Мотоблок Крот МК-4 сдвигателем Honda. Руководство - часть 5
Устройство

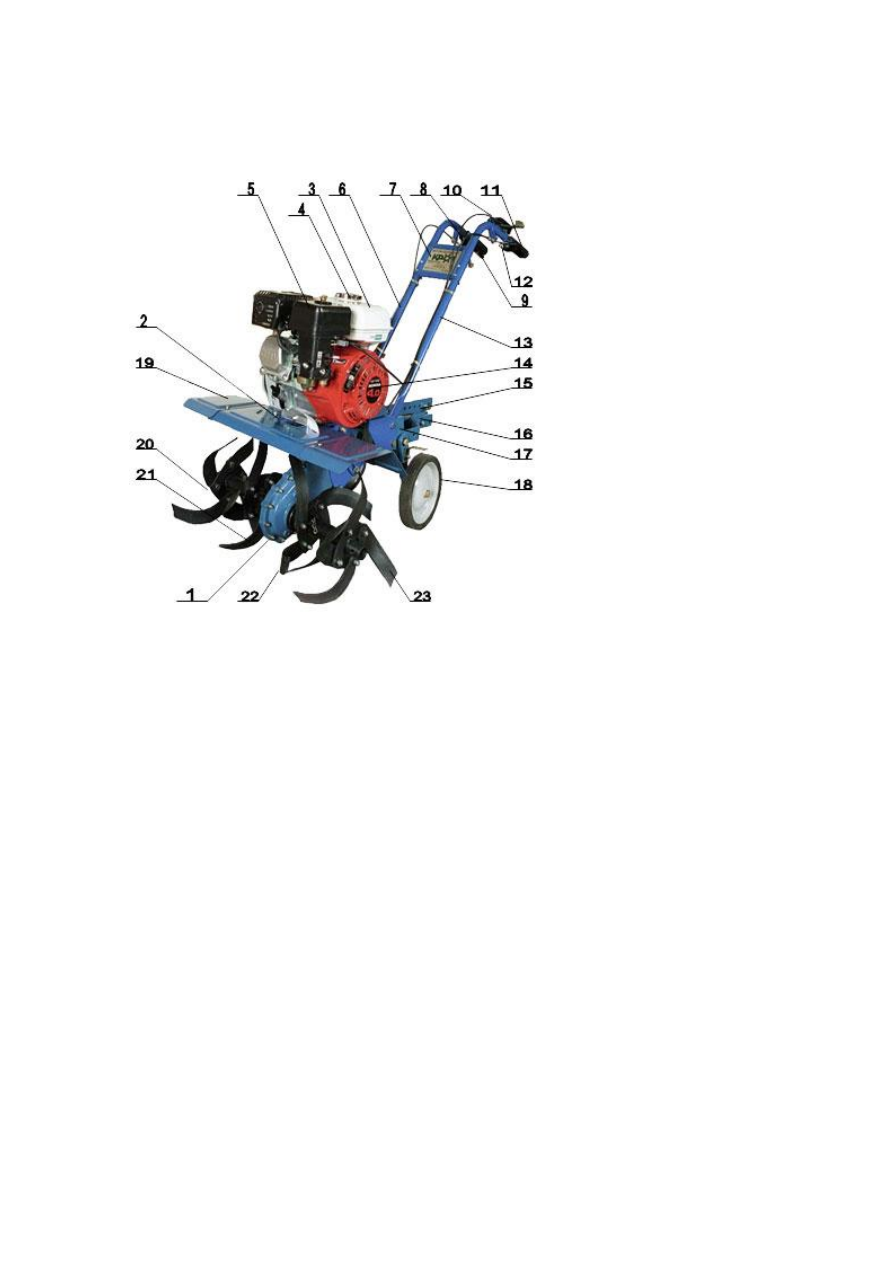

МК-4 (рис.1) состоит из следующих основных составных частей:
двигателя –14; редуктора –1; рам –2, 17; роторов –20, 21, 22, 23с ножами; колес –18; топливного бака –3 с крышкой –4; воздушного фильтра –5; труб –6, 13; рукояток управления
–8,
11;
рычагов
управления сцеплением –9, заднего хода –12 и дросселем –10; хомута
