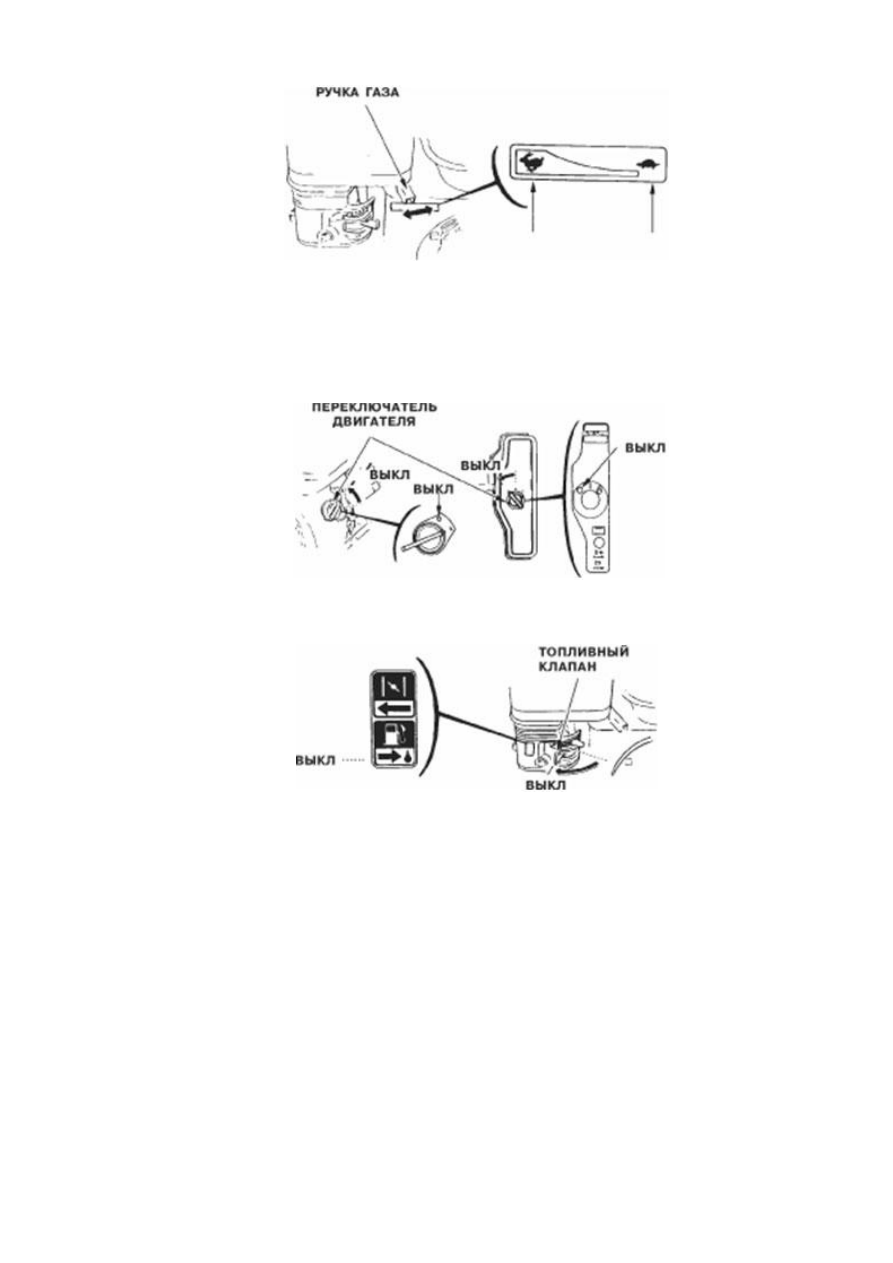

Остановка

двигателя

1.

Переведите

рычаг

управления

дросселем

в

положение

«СТОП».

Выключите двигатель, повернув переключатель двигателя в позицию «Выключить»(OFF).



2. Поверните топливный клапан в позицию «Выключить»(OFF).



Техническое обслуживание
ПРЕДУПРЕЖДЕНИЕ:
Регулировка и замена деталей двигателя должна производиться только
квалифицированным мастером или дилером фирмы Honda.

Если Вы хотите добиться высокого уровня работы двигателя, важно периодически
проводить его осмотр и регулировку.
Регулярный техосмотр будет способствовать также увеличению срока эксплуатации
двигателя. В таблице приводятся необходимые интервалы между осмотрами и тип
технического обслуживания.









ВРЕМЯ

ОСМОТРА.

Сервис

должен  проводиться в указанный
интервал времени.

ДЕТАЛЬ ДВИГАТЕЛЯ

При каждом

включении

Первый

месяц

или через

20 часов

Каждые

три

месяца

или через

50 часов

Каждые 6

месяцев

или через
100 часов

Каждый

год или

через 300

часов

Масло

Проверьте

уровень

*









Замена



*



*



Воздушный фильтр  Проверка

*







*

Чистка





*(1)

*



Свеча зажигания

Искроуловитель

(дополнительная

запчасть)

Проверка–

чистка







*



Чистка







*



Топливный бак и

фильтр

Чистка









*(2)

Клапанный зазор

Проверка –

регулировка









*(2)

Топливопровод

Проверка

Каждые 2 года (Замена в случае необходимости) (2)



ВНИМАНИЕ:

(2)

осматривайте чаще, если используете двигатель в пыльных районах.

При использовании двигателя в режиме сильной нагрузки или при высокой окружающей
температуре производите смену масла каждые 25 часов.
(3)

Должен производить квалифицированный мастер или дилер фирмы Honda.

Техническое обслуживание культиваторов

Техническое  обслуживание  самоходных  и  фрезерных  культиваторов  включает  в  себя
моечные,  заправочные,  смазочные,  контрольные,  крепёжные,  регулировочные  и  другие
операции.

Виды и периодичность технического обслуживания культиватора.

Ежедневное обслуживание:
-

Очистка самоходного культиватора, протирка насухо

-

Осмотр крепёжных соединений двигателя, редуктора, рукояток к рамам.

-

Контроль герметичности шлангов бензопровода, отсутствие течи масла и топливной

смеси.

После первых 20 часов(1 месяц) :
-

Проверка и затяжка крепления соединений двигателя, шасси и редуктора.

-

Регулирование клиноременной передачи (сцепления)

-

Контроль уровня масла и замена масла в редукторе.

Через каждые 50 часов (3 месяца) производить регулирование сцепления

Через каждые 300 часов (12 месяцев) производить замену масла в редукторе и смазку
тросов управления.





Уход за наружными поверхностями культиватора.

Все наружные поверхности самоходного и фрезерного культиватора по окончании
рабочего процесса необходимо тщательно промыть до полного удаления пыли, песка,
грязи, после чего протереть насухо и высушить на воздухе в течение 2…3 часов.

Регулирование клиноременной передачи.

Правильное регулирование клиноременной передачи  обеспечивает надежную работу
сцепления и необходимую долговечность клинового ремня.

Основное натяжение клинового ремня производите при выключенном сцеплении
перемещением двигателя 10 (рис.4) вдоль рам 25 (по стрелке д). предварительно
вывернув винты 21, 24, с шайбами 20, 22, 23, снимите кожух 19 и ослабьте четыре гайки
26 крепления двигателя к рамам. Натяжение должно быть максимальным, но не вызывать
вращение роторов. Контроль регулирования можно производить медленной прокруткой
двигателя с помощью стартера.

Дополнительное натяжение осуществляется с помощью натяжного ролика путем
изменения положения винта 4. Перед началом регулирования винт 4 должен быть
ввернут до упора. В этом положении при работающем двигателе включите сцепление и
проверьте работоспособность культиватора с полной нагрузкой. В случае
проскальзывания ремня увеличьте натяжение ролика путем выворачивания винта 4. Не
забудьте законтрить винт 4 с гайкой 3. Произведите регулирование положения упора 13,
ослабив гайку крепления. Упор не должен касаться наружной поверхности клинового
ремня. Допустимый зазор И должен быть в пределах 1…3 мм.

Допускается эксплуатация клинового ремня с трещинами на внутреннем диаметре.

ВНИМАНИЕ! При закреплении двигателя следите за расположением шкивов 11, 15
клиноременной передачи. Шкивы должны располагаться в одной плоскости. Допустимое
отклонение не более 1  мм.
При установке кожуха 19 ограничительная скоба Г (на внутренней поверхности кожуха) не
должна касаться наружной поверхности клинового ремня при фиксации рычага 1
фиксатором 2. Допустимый зазор Б должен быть в пределах 1…3 мм.

Мы производим техническое обслуживание культиваторов Крот в Москве.

Правила хранения

Кратковременное хранение (до 1 месяца).

Выполните работы по ЕО (ежедневное обслуживание).

Смажьте маслом все вращающиеся и перемещающиеся детали.

Кратковременное хранение (до 3 месяца).

Выполните работы по ЕО.

Смажьте маслом все вращающиеся и перемещающиеся детали.

Длительное хранение (до 1 года).

Выполните работы по ЕО (ежедневное обслуживание).

Смажьте маслом все вращающиеся и перемещающиеся детали.

Протрите поверхности МК ветошью.

Храните МК в сухом помещении.


Наименование
неисправности

Вероятная причина

Метод
устранения

Примечание

Двигатель

не

заводится

Загрязнен

воздушный

фильтр,  Нет  топлива  в
баке,

Нет

масла

в

картере,  Свеча  вышла  из
строя

Прочистить
фильтр,  Залить
бензин,
Проверить
масло  и  долить,
Заменить свечу

В

остальных

случаях

обратиться

к

квалифицированному
специалисту  или  к  дилеру
фирмы Honda

Ротор  вращается
неравномерно
или

не

вращается

Налипла

земля

на

роторе,

засорение

роторов

посторонними

предметами.
Проскальзывает
(пробуксовывает)
ведущий шкив

Очистить

от

грязи  ремень  и
канавки

на

шкиве



Гарантийные обязательства

При условии соблюдения правил по эксплуатации и техническому обслуживанию,
предусмотренных данным руководством, гарантийный срок работы МК-4 устанавливается
12 месяцев й срок с даты продажи.

Гарантийный срок хранения согласно ТУ 4737-001-56605979-01
-

24 месяца с даты выпуска МК предприятием-изготовителем.

Предприятие-изготовитель обязуется в течении гарантийного срока работы МК
безвозмездно заменять или ремонтировать дефектные составные части и МК в целом,
если отказ произошел по вине предприятия-изготовителя.

При выявлении дефектов в период гарантийного срока работы необходимо обратиться в
мастерскую.

В случае отправки по почте допускается  дополнительный съём с двигателя топливного
бака и глушителя.

Владелец должен предъявить МК, оформленный гарантийный талон с корешком и
заявление, в котором указать:
-

модель МК

-

номер МК

-

номер двигателя МК

-

дату выпуска

-

дату продажи

-

заявленный дефект

-

количество ранее произведенных ремонтов и кем они производились

-

ориентировочное время работы до момента отказа (час)

-

марку применяемого масла, бензина

-

с какими навесными орудиями использовался МК (перечислить)

-

подробное описание отказа
