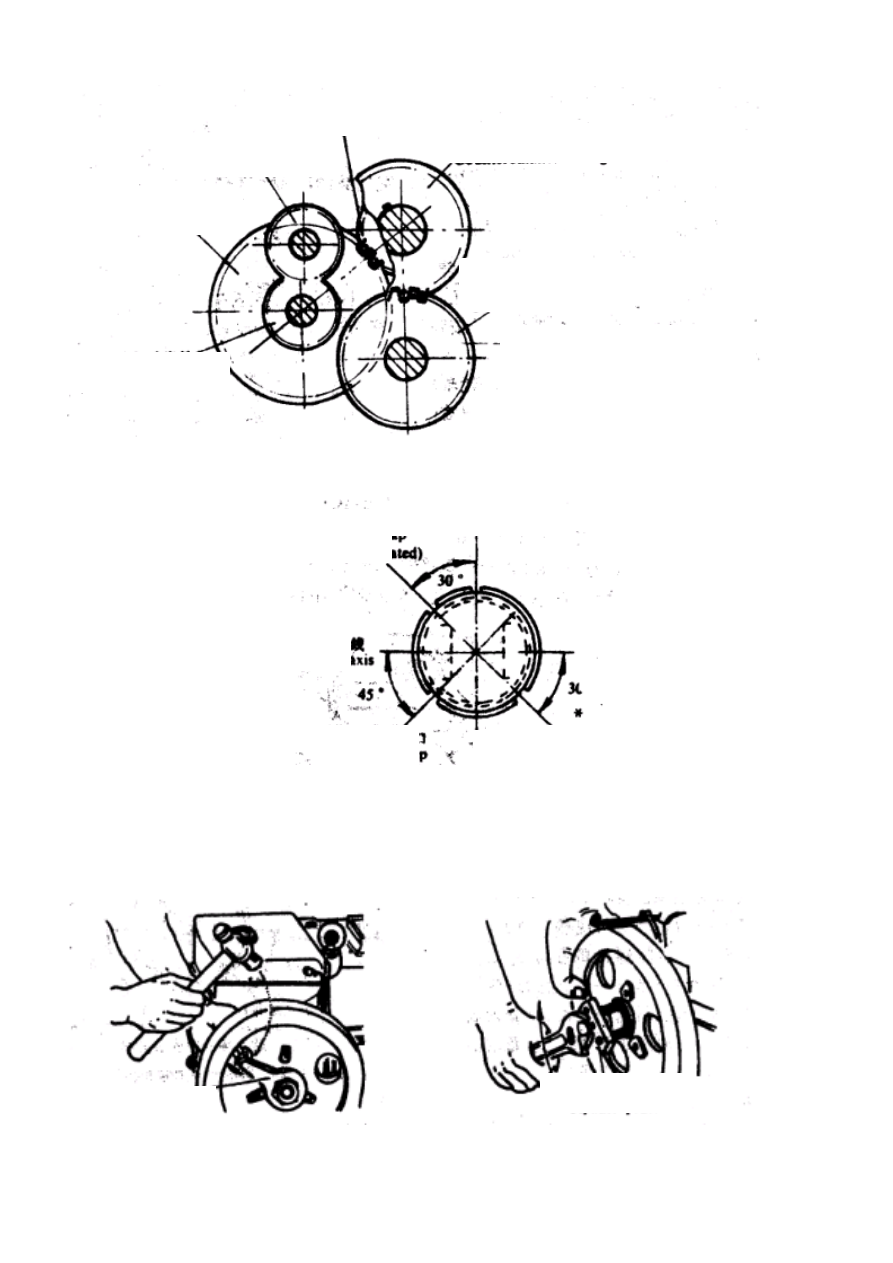

Рис. 23 Точки зацепления шестерен на дизельном двигателе 185

Рис. 24 Кольца со ступенчатым расположением зазоров

6. Демонтаж махового колеса

Ослабьте гайку маховика, постукивая по концу гаечного ключа для гайки маховика молотком, как
показано на рис. 25, затем снимите маховое колесо специальным инструментом, как показано на рис. 26.

Рис. 25 Ослабление гайки маховика

Рис. 26 Снятие махового колеса

Распределительная шестерня
коленчатого вала

Распределительная
шестерня распредвала

Вал – шестерня противовеса

Вал - шестерня
противовеса, ведомая

Пусковая

шестерня,

ведущая

Пусковая

шестерня,

ведомая

Снятие ведомой вал - шестерни
противовеса

на

дизельном

двигателе 180.180N

Гаечный ключ гайки
маховика

Шкив маховика

Зазор 1-го
хромированного
кольца

Зазор

маслосъемного

кольца

Ось

поршневого

пальца

Зазор 3-го
кольца

Зазор 2-го
кольца

~ 78 ~

7. Демонтаж коленчатого вала
(1) Снимите распределительную шестерню

коленчатого вала с конца корпуса
распределительного механизма.

(2) Снимите статор динамо-машины.
(3) Отверните все болты на корпусе

коренного подшипника.

(4) Поверните коленчатый вал таким

образом,

чтобы

противовес

на

коленчатом  вале  расположился  по  пазу
в  блоке  цилиндров.  Другими  словами,
шплинт  на  конусе  коленчатого  вала
должен  расположиться  на V-образной
метке

на

корпусе

коренного

подшипника.

Рис. 27 Демонтаж коленчатого вала

(5) Извлеките корпус коренного подшипника и коленчатый вал из блока цилиндров, одновременно

вворачивая два болта (М8 х 35) в винтовые отверстия на корпусе, как показано на рис. 27.

Внимание: Предохраняйте шейку коленчатого вала от ударов и загрязнения.

VIII ОСВЕТИТЕЛЬНОЕ ОБОРУДОВАНИЕ И ПРОВОДКА

Два осветительных силовых блока представляют собой миниатюрный электрический генератор и динамо-
машину с маховиком.
Выходная  мощность  мини-генератора,  устанавливаемого  в  корпусе  охлаждающего  вентилятора,
составляет 25 ватт и 12 вольт.
Ротор  динамо-машины  крепится  в  маховике,  а  обмотка  статора  крепится  на  корпусе  коренного
подшипника. Существует два типа динамо-машины с маховиком, один с выходной мощностью 30 ватт и
12 вольт, а второй – с выходной мощностью 90 ватт и 12 вольт.
В зависимости от потребностей пользователя, на дизельном двигателе возможна установка одного из этих
блоков.
Проводка  показана  на  рис. 28 и 29. Чтобы  предотвратить  перегорание  лампы  или  тусклое  освещение,
номинальное  напряжение  лампы  и  ее  мощность  в  ваттах  должны  совпадать  с  соответствующими
величинами осветительного силового блока.
Средний провод между обмоткой статора динамо-машины с маховиком (90 ватт) заземляется, а два других
провода находятся под напряжением.
На  динамо-машине  с  маховиком  с  выходной  мощностью 30 ватт  средний  провод  отсутствует.  Способ
подсоединения проводки такой же, как и для мини-электрогенератора.

V-образная
метка

Верхние
отверстия

Шплинт
маховика

Обмотка статора

Ротор

Маховик

Передняя
лампа

Вентилятор

Мини-генератор

~ 79 ~

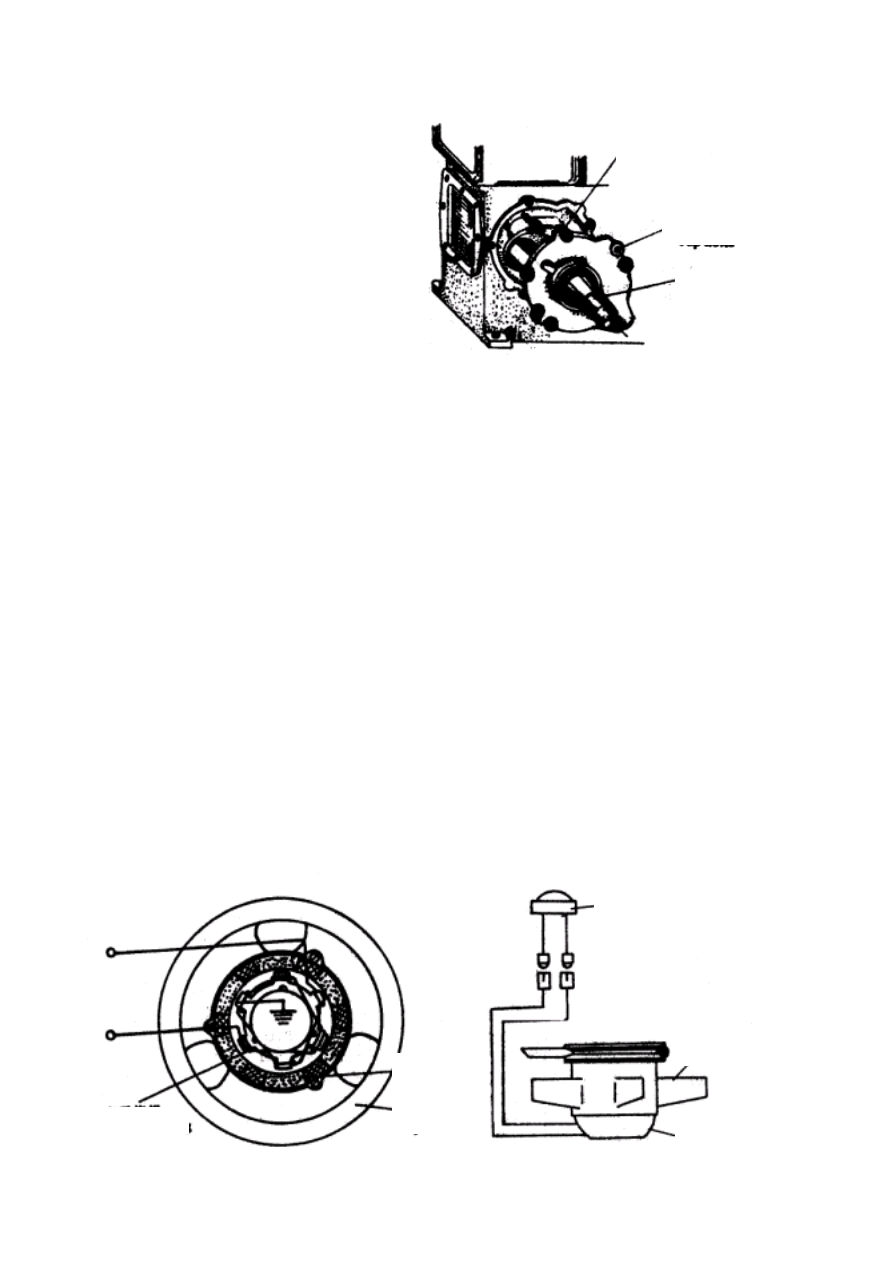

Рис. 28 Динамо-машина с маховиком 90 Ватт

Рис. 29 Микро-динамо-машина

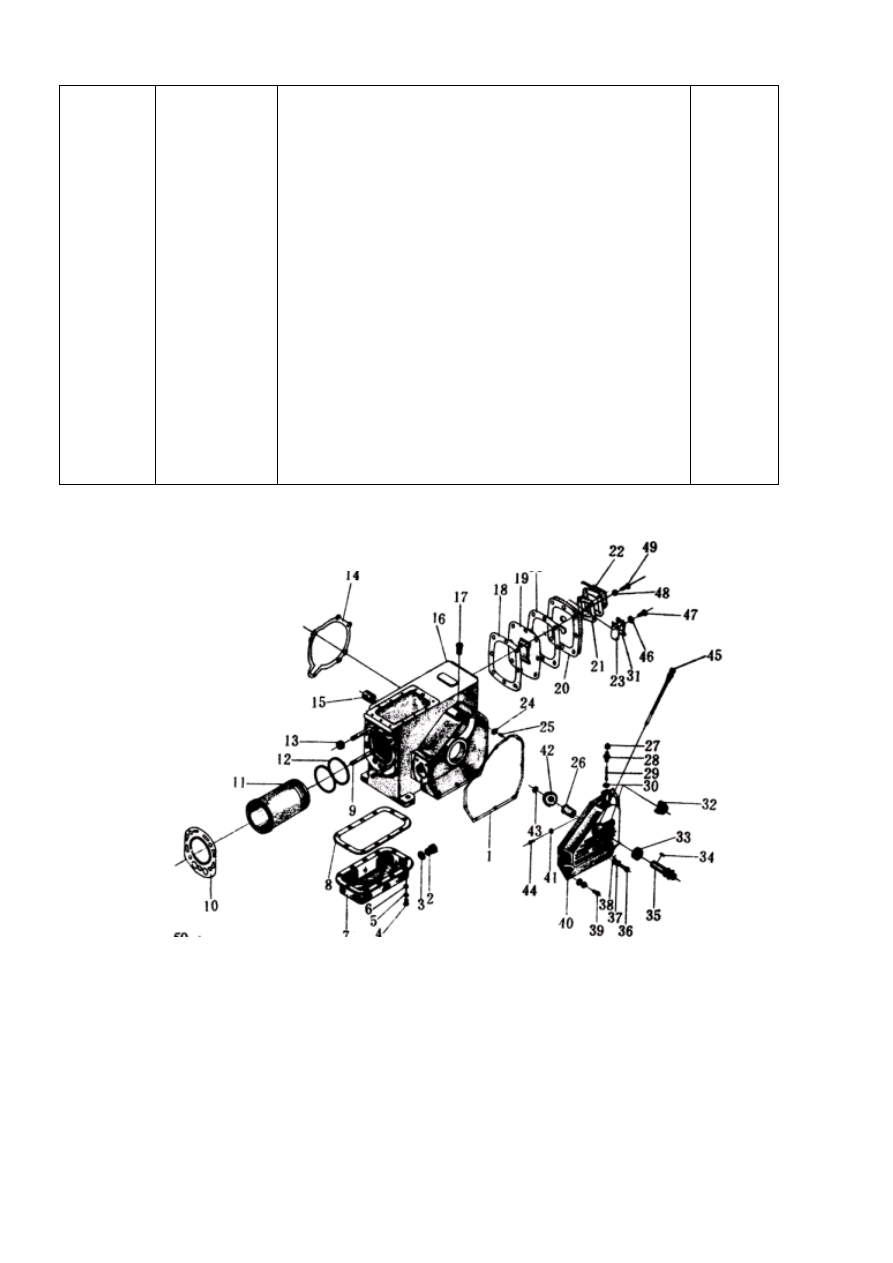

IX ПЕРЕЧЕНЬ ОСНОВНЫХ ДЕТАЛЕЙ

Блок цилиндра

Серийный

№

Номер детали

Наименование детали

Кол-во

единиц

2
3
4
5
6
7
8
9

13
14

15
16

17
18
19

20
21
22
23
24
25
26
27
28
29
30

185-01019

180-01019

185-01013
185-01014
185-01019

GB 93

GB 848

185-01400
185-01024
185-01003
185-01005
180-01005
190-01005
185-01009
180-01009
190-01009
185-01008
180-01008
185-01008
185-01022
180-01022
185-01021
185-01004
180-01004
185-01015
185-01011
185-01103

185-01101
185-01102
185-01114
185-01112

GB3452-1

185-01018
185-01204
185-01211

185-01214А

185-01213
185-01212

Прокладка  для  крышки  корпуса  распределительного
механизма
Прокладка  для  крышки  корпуса  распределительного
механизма
Резьбовая пробка
Уплотнительная шайба
Болт для поддона картера
Пружинная шайба 8
Простая шайба
Поддон картера
Прокладка для поддона картера
Штифт головки блока цилиндра
Прокладка головки блока цилиндра
Прокладка головки блока цилиндра
Прокладка головки блока цилиндра
Гильза цилиндра
Гильза цилиндра
Гильза цилиндра
Уплотнительное кольцо гильзы цилиндра
Уплотнительное кольцо гильзы цилиндра
Гайка головки блока цилиндра
Прокладка корпуса коренного подшипника
Прокладка корпуса коренного подшипника
Шарикоподшипник уравновешивающего вала
Блок цилиндра
Блок цилиндра
Втулка
Прокладка сапуна
Предохранительная  пластина  системы  смазки  в
комплекте
Задняя крышка сапуна
Уплотнение
Крышка сапуна в комплекте
Уплотнение сапуна
Уплотнительное кольцо 10 х 1.8
Гнездо
Втулка для пускового вала
Колпачок индикатора уровня масла
Посадочное гнездо индикатора уровня масла
Штифт индикатора уровня масла
Шайба

1
1

11
11
11

1
1
4
1
1
1
1
1
1
2
2
4
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1

~ 80 ~

31
32
33
34
35
36
37
38
39
40

41
42
43
44
45

46
47
48
49

185-01111
185-01501
185-01220

GB 1096

185-01231

GB 5782

GB 859
GB 848

GB 5783

185-01201
180-01201

GB 859

185-01203

GB 894-1

185-01204
185-01500
180-01500

GB 859

GB 5783

GB 93

GB 5781

Прижимная пластина для сапуна
Крышка заливной горловины для масла
Уплотнение для пускового вала
Шплинт 5 х 16
Пусковой вал
Болт М6 х 30
Пружинная шайба 6
Простая шайба 6
Болт М6 х 25
Крышка корпуса распределительного механизма
Крышка корпуса распределительного механизма
Пружинная шайба 6
Пусковая ведущая шестерня
Пружинное стопорное кольцо
Установочный винт
Масляный щуп
Масляный щуп
Пружинная шайба 4
Болт М4 х 16
Пружинная шайба 6
Болт М6 х 20

1
1
1
1
4
8
8
4
1
1
1
1
1
1
1
1
6
6
8
8

Блок цилиндров в сборе
