1. ВВЕДЕНИЕ





Настоящее  руководство  по  эксплуатации  (далее  РЭ),  совмещенное  с  па-
спортом, распространяется на изделие «Лебедка «БУРЛАК» и является до-
кументом, удостоверяющим предприятием – изготовителем значения пара-
метров и характеристик данного изделия.



РЭ  является  основным  и  обязательным документом  для  ознакомления  по-
требителя  с  порядком  работы,  монтажа,  регулирования,  технического  об-
служивания (далее ТО) и хранения лебедки «БУРЛАК».



От  соблюдения  и  точного  выполнения  требований,  изложенных  в  данном



РЭ зависит надежная и долговечная работа лебедки.



В  конструкцию  лебедки  предприятием  изготовителем  могут  быть  внесены
несущественные изменения без отражения в РЭ, не ухудшающие потреби-
тельские качества изделия.





2. ОПИСАНИЕ И РАБОТА ЛЕБЕДКИ





2.1. Назначение изделия



Лебедка  «БУРЛАК»  предназначена  для  перемещения  грузов  по  горизон-
тальной или наклонной плоскости, а в комплекте с сельскохозяйственными
орудиями (плуг, окучник, картофелевыкапыватель) может быть использова-
на для обработки почвы на приусадебных и садовых участках.



Лебедка не предназначена для грузоподъемных работ!





2.2. Технические характеристики





- Масса лебедки, кг (в зависимости от двигателя)



50...54



- Габаритные размеры в рабочем состоянии, не более, мм:





- длина



1000



- ширина



430



- высота



940



- Габаритные размеры в транспортном состоянии, не более, мм:



- длина



670



- ширина



430



- высота



640



- Ремень профиля «А», длина, мм



800



- Диаметр барабана, мм



133



- Диаметр троса, мм



4



- Длина троса, м



49...50



6



7





- Двигатель–четырехтактный, карбюраторный с принудительным воздушным
охлаждением и ручным запуском мощностью 4...7 л.с.*.



- Скорость перемещения троса, км/ч:

2,7...5,4



- Главная передача — клиноременная, редуктор — цепной, двухступенчатый



- Тормоз — барабанный с ножным приводом.



- Тип управления приводом — тросовое, при помощи рычага сцепления,
дроссельной заслонкой — рычагом на двигателе*.



*более подробно см. «Руководство пользователя» двигателем, которое при-



кладывается к данному РЭ.








2.3. Комплектность



Комплект поставки: в упаковке «БУРЛАК» должен соответствовать данному
перечню:



- Лебедка «БУРЛАК»

1 шт.



- Руководство по эксплуатации лебедки«БУРЛАК»

1 шт.



- Руководство пользователя на двигатель

1 шт.



- Рама плуга (комплект)*

1 шт.



- Плуг*

1 шт.



- Окучник*

1 шт.



* поставляются без упаковки







2.4. Устройство и работа лебедки

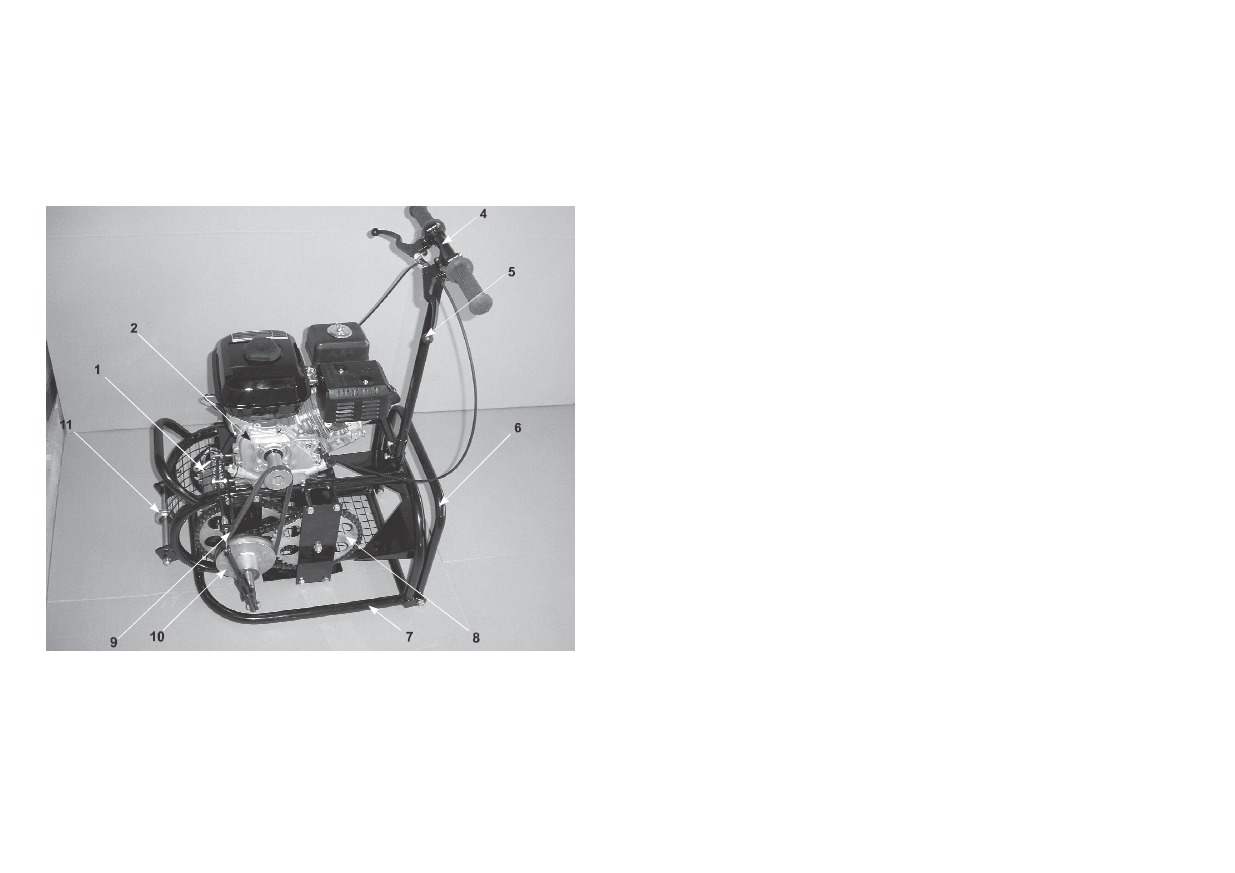

Лебедка состоит из следующих основных узлов (см. фото на обратной сто-
роне  обложки,  предохранительный  кожух  снят):  рама  7,  двигатель  2  с  кли-
ноременной передачей 9, цепной редуктор 8, барабан с тросом 1, механизм
дискового  сцепления  10,  руль  4,  подножка  с  грунтозацепами  6,  рукоятка
управления   приводом сцепления 5, ролик — тросоукладчик 11. Рама лебед-
ки  сварной  конструкции  состоит  из  трубчатых  деталей,  на  ней  закреплены
все остальные узлы лебедки.



Двигатель  установлен  на  пластине,  приваренной  к  раме,  имеется  возмож-
ность  его  перемещения  для  натяжения  клинового  ремня.  Двигатель  имеет
бензобак, механизм ручного запуска, рычаги управления дроссельной и воз-
душной заслонками, выключатель двигателя.



Цепной редуктор представляет из себя набор из четырех звездочек, связан-



ных  между  собой  двумя  цепями.  На  входном  валу  редуктора  установлено



сухое однодисковое сцепление, управляемое рукояткой посредством троса.
Корпус  барабана  изготовлен  из  стальной  трубы  диаметром  133  мм  с  при-
варенными с торцев пластинами для   ограничения   укладки   троса, в   кото-
рых  установлены шарикоподшипники качения. Барабан приварен к ведомой
звездочке  и  установлен  на  ступенчатой  оси,  закрепленной  на  пластинах.
Трос пропущен через отверстие на левой стороне барабана и закреплен из-
нутри. Впереди имеется ролик для равномерной укладки троса.



Руль служит для опоры оператора и представляет из себя Т-образную труб-
чатую деталь с резиновыми рукоятками, закрепленную на раме при помощи
втулки, позволяющей изменять высоту расположения руля и убирать его для
транспортировки.



Подножка с грунтозацепами служит для фиксации лебедки на грунте во вре-
мя  работы  и  представляет  из  себя  U-образную  трубчатую  рамку  с  попере-
чиной  и  грунтозацепами («якорем»). Для транспортировки якорь имеет воз-
можность быть переставлен грунтозацепами внутрь. В правой нижней части
рамы расположена педаль привода тормоза барабана.






3. ЭКСПЛУАТАЦИЯ ЛЕБЕДКИ





Безотказная  работа  лебедки  обеспечивается  при  условии  соблюдения  всех
положений  и  правил, приведенных  в  настоящем  руководстве  по  эксплуата-
ции лебедки «БУРЛАК» и прилагаемом «Руководстве пользователя» на уста-
новленный двигатель.





3.1. Расконсервация лебедки



Лебедка поставляется в упаковочной таре в законсервированном виде. Для
подготовки к работе лебедку необходимо распаковать и расконсервировать.
Расконсервацию производить в проветриваемом помещении в следующем
порядке:



-  удалить  заводскую  консервационную  смазку  ветошью,  смоченной  уайт-
спиритом  или  керосином,  затем  протереть  насухо  сухой  ветошью;  смазать
цепи смазкой для роликовых цепей;



- проверить уровень масла в картере двигателя в соответствии с «Руковод-



ством пользователя»;



При сборке лебедки на предприятии-изготовителе обязательно производит-
ся пробный запуск двигателя и обкатка изделия, производятся необходимые
регулировки, поэтому в других работах нет необходимости.
