ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для поддержания высокой эффективности

работы культиватора необходимо периоди-

чески проверять его техническое состояние

и выполнять необходимые работы по обслу-

живанию. Регулярное проведение техниче-

ского обслуживания также позволит увели-

чить срок службы культиватора. В таблице,

приведенной ниже, указана периодичность

технического обслуживания и виды выпол-

няемых работ.

БЕЗОПАСНОСТЬ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Меры предосторожности:

Убедитесь, что двигатель выключен, прежде

чем Вы приступите к какому-либо техниче-

скому обслуживанию или ремонту. Это ис-

ключит возможность несчастных случаев:
— Ядовитая окись углерода содержится

в выхлопных газах двигателя.

Убедитесь, что в месте, где Вы работае-

те с двигателем хорошая вентиляция.

— Возможность ожога об горячие части.

Дайте двигателю и выхлопной системе

охладиться, прежде чем приступать к

обслуживанию.

— Травмирование об движущиеся ча-

сти.

Не запускайте двигатель, если в этом

нет необходимости

Ознакомьтесь с инструкцией прежде, чем

приступать к техническому обслуживанию, и

убедитесь, что у Вас есть необходимые ин-

струменты и вы владеете необходимыми на-

выками. Чтобы исключить возможность по-

жара или взрыва, будьте осторожны при ра-

боте рядом с бензином. Для очистки деталей

используйте только невоспламеняющийся

растворитель, не используйте бензин. Не ку-

рите рядом с деталями связанными с бензи-

ном, не допускайте присутствия огня и искр.

ПРЕДУПРЕЖДЕНИЕ!

Заглушите двигатель и дайте

ему остыть перед тем, как вы-

полнять какие-либо работы по

техническому обслуживанию. Не-

своевременное техническое об-

служивание или не устранение

проблемы перед работой, может

стать причиной поломки культи-

ватора и не подлежит гарантий-

ному ремонту.

Всегда выполняйте проверку и ре-

комендации по техническому об-

служиванию по графику, указанно-

му в данном руководстве.

ВНИМАНИЕ!

При техническом обслуживании

и ремонте используйте толь-

ко оригинальные запасные части

Champion. Использование неори-

гинальных запасных частей, или

запасных частей, не обладающих

соответствующим

качеством,

может привести к повреждению

культиватора и не подлежит га-

рантийному ремонту.

ПРИМЕЧАНИЕ!

График технического обслужива-

ния применим к нормальным рабо-

чим условиям. Если Вы эксплуати-

руете двигатель в экстремаль-

ных условиях, таких как длитель-

ная высокая нагрузка, работа при

высоких температурах, при силь-

ной влажности или запыленно-

сти, необходимо сократить сро-

ки между ТО.

ТАБЛИЦА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Работы выполняются в каждый указан-

ный месяц или отработанное количество

часов, смотря, что случается раньше.

Перед

использо-

ванием

Каждые

3 месяца

или

50 часов

Каждые

6 месяцев

или

100 часов

Каждый

год

или

300 часов

При

необходи-

мости

Моторное масло

Проверить

уровень

Заменить

Воздушный фильтр

Проверить

Очистить

Х(1)

Заменить

Х(1)

Фильтр бензобака

Проверить

Очистить

Заменить

Фильтр-отстойник

Промыть

Свеча зажигания

Проверить

Заменить

Смазка редуктора

Проверка

Замена

Добавить

при необ-

ходимо-

сти

Камера сгорания

Очистить

500

Моточа-

сов(2)

Клапанный зазор

Проверить

и настроить

Х(2)

Топливный бак

Очистить

10 Топливопровод

Проверить/

заменить

Х(2)

11 Лезвия фрез

Проверить/

заменить

12 Крепежные детали

Проверить/

Подтянуть

(1) Сервисное обслуживание должно осуществляться более часто, при работе в пыльных условиях.
(2) Эти пункты должны осуществляться в специализированном сервисном центре.
(Х) Работа выполняется пользователем

РЕКОМЕНДАЦИИ ПО ТЕХНИЧЕСКОМУ

ОБСЛУЖИВАНИЮ

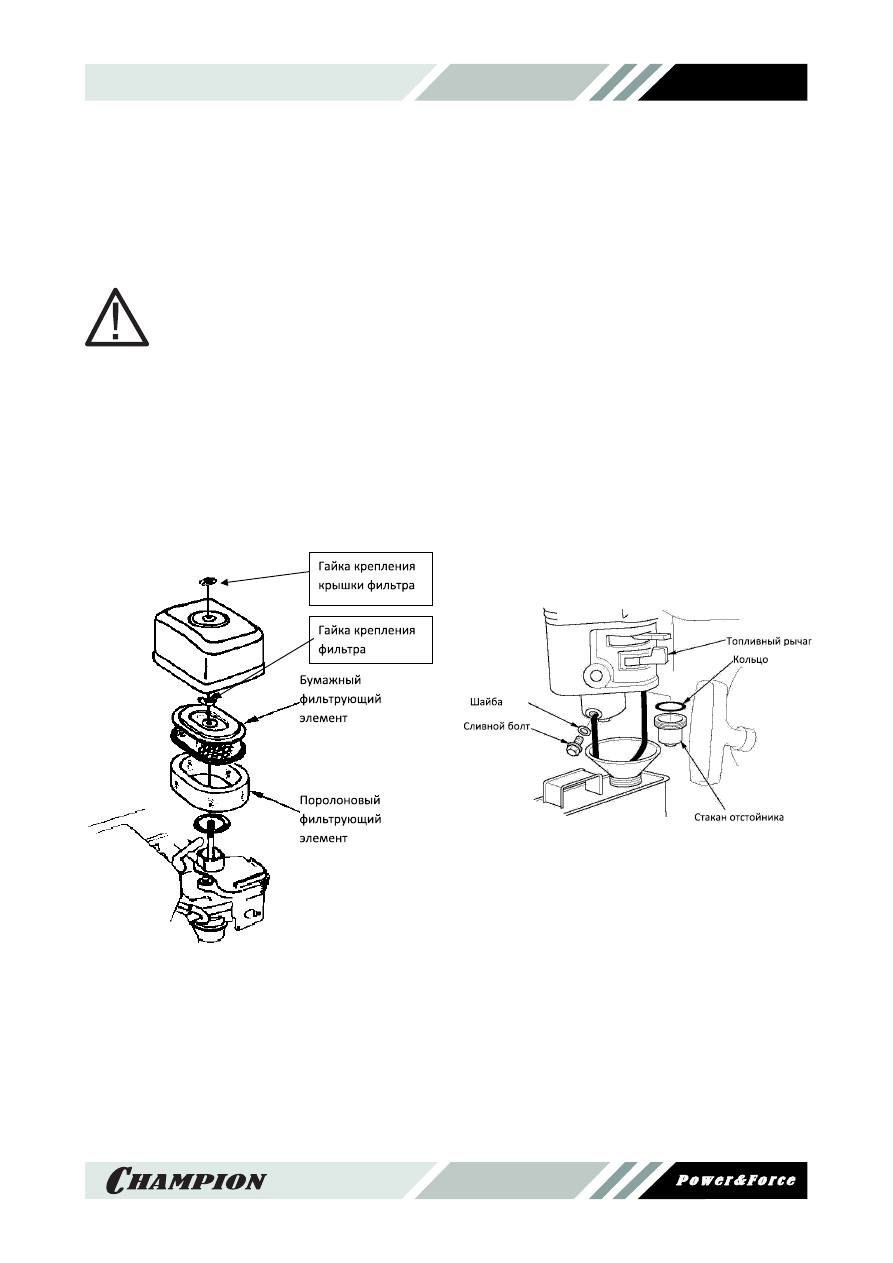

ОБСЛУЖИВАНИЕ ВОЗДУШНОГО

ФИЛЬТРА (РИС.9)

3. Промойте поролоновый фильтр теплым

мыльным раствором или раствором не-

горючей жидкости, тщательно отожмите

и просушите. Смочите фильтр неболь-

шим количеством специального масла

для фильтров, либо чистым моторным

маслом и тщательно отожмите.

4. Грязный бумажный фильтр подлежит

только замене.

5. Установите на место воздушные филь-

тра, установите крышку и закрутите гай-

ку крепления крышки.

ОЧИСТКА ФИЛЬТРА-ОТСТОЙНИКА

КАРБЮРАТОРА (РИС.10)

РИС.10

1. Установите топливный рычаг в положе-

ние Off (закрыто)

2. Установите под карбюратор подходя-

щую емкость.

3. Открутите сливной болт и слейте топли-

во из карбюратора.

4. Открутите стакан отстойника и промой-

те его .

5. Закрутите стакан отстойника и сливной

болт.

ВНИМАНИЕ!

Засоренный воздушный фильтр

препятствует потоку воздуха в

карбюратор, снижает мощность

двигателя и производитель-

ность культиватора. Эксплуа-

тация двигателя без воздушного

фильтра или с повреждённым воз-

душным фильтром будет способ-

ствовать попаданию грязи в дви-

гатель, вызывая быстрый износ

деталей двигателя. Повреждения

такого рода не подлежат устра-

нению по гарантии.

РИС.9

1. Открутите гайки и снимите крышку воз-

душного фильтра и фильтр

2. Проверьте состояние фильтрующего

элемента воздухоочистителя и убеди-

тесь, что он находится в чистом и нор-

мальном состоянии. При необходимо-

сти, очистите или замените фильтрую-

щий элемент.

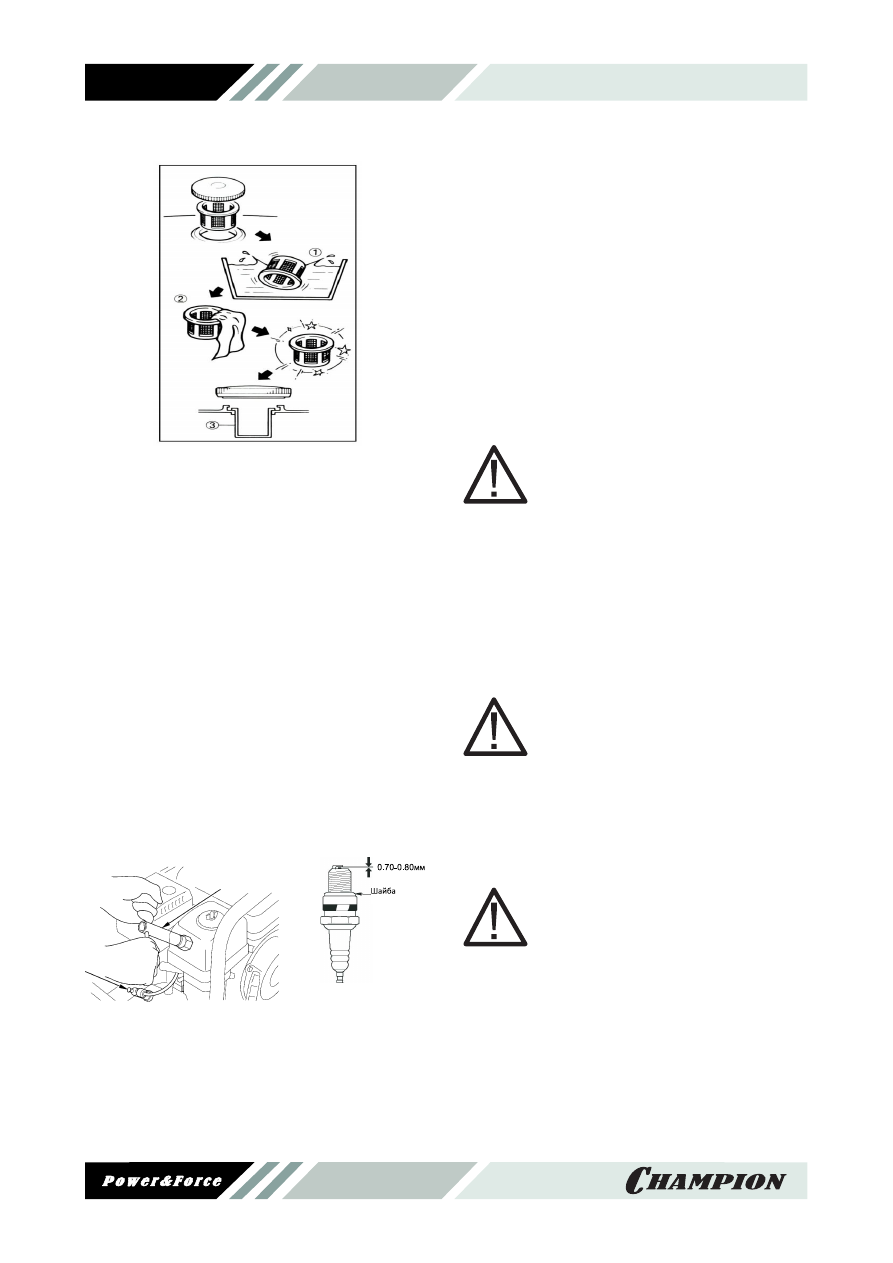

ОЧИСТКА ФИЛЬТРА БЕНЗОБАКА

РИС.11

1. Открутите крышку бензобака и сними-

те сетчатый пластмассовый фильтр(1)

бензобака, расположенный под крыш-

кой бензобака.

2. Промойте фильтр(1) растворителем и

установите на место (3).

3. Закройте крышку бензобака

ОБСЛУЖИВАНИЕ СВЕЧИ

ЗАЖИГАНИЯ

Рекомендованная свеча зажигания F7RTC

или её эквиваленты (Champion-RN6YC,

NGK- BPR7ES, Bosch- WR5DC).
ВНИМАНИЕ! Использование для работы

двигателя свечи зажигания, отличной по сво-

им параметрам от рекомендованной, может

привести к выходу двигателя из строя и ан-

нулированию гарантии изготовителя.

РИС.12

1. Отсоедините колпачок свечи зажигания

и удалите грязь вокруг свечи зажигания.

2. Снимите свечу зажигания свечным клю-

чом.

3. Проверьте свечу зажигания. Если элек-

троды изношены или повреждена изо-

ляция замените её.

4. Измерьте электродный зазор свечи за-

жигания специальным щупом. Зазор

должен быть 0.7-0.8 мм. При увеличе-

нии или уменьшении требуемого зазора

рекомендуется заменить свечу, так регу-

лировка зазора может привести к изме-

нению качества искрообразования.

5. Аккуратно закрутите свечу руками.
6. После того, как свеча зажигания уста-

новлена на место, затяните её свечным

ключом.

7. Установите на свечу колпачек.

ВНИМАНИЕ!

Никогда не выкручивайте све-

чу, пока двигатель полностью не

остыл – опасность повреждения

резьбовой части головки цилин-

дра.

ВНИМАНИЕ!

Свеча зажигания должна быть на-

дежно затянута. Не завернутая

должным образом свеча зажига-

ния сильно нагревается при рабо-

те двигателя и может привести

к его повреждению.

Большое усилие затяжки свечи за-

жигания может повредить резьбу

головки цилиндра.

ПРИМЕЧАНИЕ!

При установке новой свечи зажи-

гания, для обеспечения требуемой

затяжки, заверните свечу ключом

на 1/2оборота после посадки бур-

тика свечи на уплотнительную

шайбу. При установке бывшей в

эксплуатации свечи зажигания,

для обеспечения требуемой за-

тяжки заверните свечу ключом на

1/4- 1/8 часть оборота после по-

садки буртика свечи на уплотни-

тельную шайбу.
