Вопрос №1 Изображенную поверхность называют
A) цилиндрическая
Вопрос №2 На каких чертежах правильно определена линия пересечения плоскостей?
1 2 3 4 A) 4 Вопрос №3 Изображенную поверхность называют
A) гиперболический параболоид Вопрос №4 Как расположены по отношению к плоскостям проекций плоскость α (а∩b)?
A) ‖ горизонтальной плоскости
Вопрос №5 Что получится при пересечении конуса плоскостью β?
A) гипербола

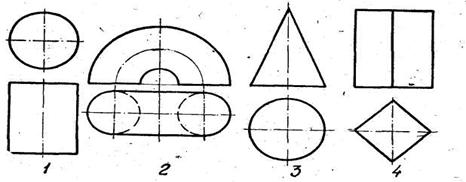

Вопрос №6 На каком чертеже задан тор?
A) 2 Вопрос №7 Изображенную поверхность называют
A) коноид
Вопрос №8 На каком чертеже прямая параллельна плоскости?
1 2 3 A) 1
Вопрос №9 Что называют следом плоскости? A) линию пересечения плоскости с плоскостью проекций
Вопрос №10 На каком чертеже указано правильное нанесение размерных чисел?
1. 2. 3. 4. 5. 6. A) 2 B) 5
Вопрос №11 Чертеж, выполненный от руки в глазомерном масштабе называют A) эскизом Вопрос №12 На каком чертеже показан наклонный разрез?
1. 2. 3. A) 1

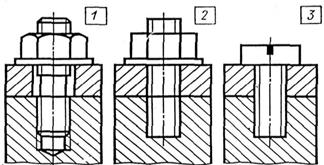

Вопрос №13 На каком чертеже показано условное изображение гайки?
A) 2
Вопрос №14 Какой стержень можно ввернуть в отверстие М 22? A) М 22 Вопрос №15 Размерные линии на машиностроительных чертежах заканчиваются … A) стрелками
Вопрос №16 К какому чертежу обязательно необходимо выполнять спецификацию? A) сборочному чертежу Вопрос №17 Что такое галтель? A) округление внешних и внутренних углов деталей
Вопрос №18 Какая линия применяется для проведения линий невидимого контура предмета? A) штриховая
Вопрос №19 Какие элементы входят в лестничную клетку A) лестничные марши, лестничные площадки, косоуры
Вопрос №20 Какое изображение дает представление о форме здания и взаимном расположении помещений? A) план
Вопрос №21 Что входит в состав проекта? A) пояснительная записка, чертежи планов, фасадов, разрезов, смета
Вопрос №22 Что такое смета? A) затраты на строительство
Вопрос №23 Как обозначаются поперечные оси? A) цифрами Вопрос №24 Чему равен модуль при строительстве? A) 100
Вопрос №25 Изображение здания мысленно рассеченного вертикальной плоскостью и спроецированного на плоскость проекций параллельно секущей плоскости? A) Разрез
Вопрос №26 На месте какого вида расположен чертеж плана здания? A) вида сверху
Вопрос №27 На месте какого вида расположен чертеж разреза здания? A) вида слева Вопрос №28 Для чего необходима панель измерения в Компасе? A) определить расстояние между объектами
Вопрос №29 Установка привязок – это … A) задание команд позволяющих точно установить курсор в различные характерные точки чертежа
Вопрос №30 Команда «Координаты точки» относится к группе команд … A) измерения
Вопрос №1 На каком чертеже задана прямая общего положения?
1 2 3 4 A) 2
Вопрос №2 На каком чертеже изображена прямоугольная изометрия куба?
A) 3

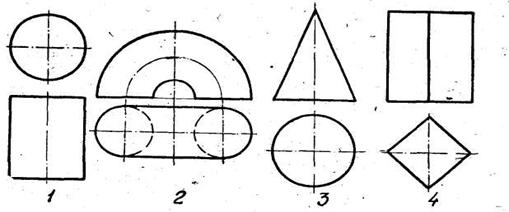

Вопрос №3 На каком чертеже задан тор?
A) 2
Вопрос №4 На каком чертеже прямая параллельна плоскости?
1 2 3 A) 2
Вопрос №5 На каком чертеже изображен квадрат в прямоугольной изометрии?
1 2 3 4 A) 3
Вопрос №6

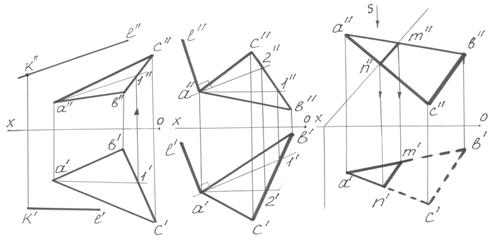

На каком чертеже прямая параллельна плоскости АВС? 1 2 3 A) 2
Вопрос №7 Проецирование называют центральным, если… A) проецирующие лучи перпендикулярны по отношению к плоскости проекций
Вопрос №8 Если ось цилиндра, на котором расположена винтовая линия параллельна плоскости проекций, то винтовая линия на эту плоскость проекций проецируется в … A) синусоиду
Вопрос №9 Проецирование называют косоугольным, если… A) проецирующие лучи параллельны между собой и расположены под 45о по отношению к плоскости проекций
Вопрос №10 На каком чертеже указано правильное нанесение размерных чисел?
1. 2. 3. 4. 5. 6. A) 1 B) 5 Правильный ответ: A, B
Вопрос №11 Укажите, какие размерные числа записаны правильно?
A) 20 B) 12
Вопрос №12 На каком чертеже изображен болт?
A) 3
Вопрос №13 Что называется частичным разрезом? A) изображение совмещающее в себе часть вида и часть разреза
Вопрос №14 Как называется изображение представленное на чертеже?
A) сечение наложенное
Вопрос №15 Укажите правильное изображение разреза резьбового соединения
A) 2
Вопрос №16 Какое расстояние должно быть между параллельными размерными линиями? A) 7 мм

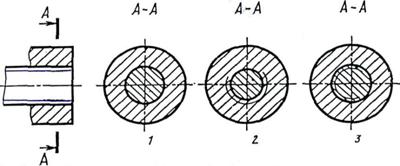

Вопрос №17 Укажите изображение отверстия по стрелке А?
A) 2

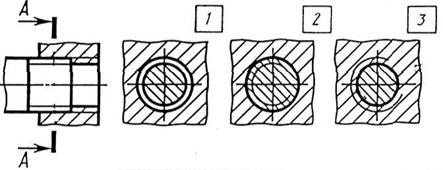

Вопрос №18 Укажите правильное изображение резьбового соединения в разрезе А-А?
A) 3
Вопрос №19 Что входит в состав проекта? A) пояснительная записка, чертежи планов, фасадов, разрезов, смета
Вопрос №20 Что такое смета? A) затраты на строительство
Вопрос №21 Проект, предназначенный для массового строительства? A) типовой проект
Вопрос №22 На месте какого вида расположен чертеж разреза здания? A) вида слева
Вопрос №23 Проекционное изображение железнодорожного моста это- ? A) чертеж инженерно-строительный
Вопрос №24 Определите вид разреза?
A) поперечный
Вопрос №25 ГОСТ – это ? A) государственный стандарт
Вопрос №26 Как обозначаются продольные оси? A) буквами
Вопрос №27 Чем характеризуется объемно-планировочный элемент? A) высотой, шагом, пролетом Вопрос №28 К какой панели инструментов относятся команды «усечь кривую», «разбить кривую»? A) редактирование Вопрос №29 Команда «Копирование» относится к группе команд … A) редактирование
Вопрос №30 Команда «Многоугольник» позволяет вычертить A) правильный многоугольник
|
|
|
1 2
3 4
