Вопрос №22
Изображение здания мысленно рассеченного горизонтальной плоскостью и спроецированного на плоскость проекций параллельно секущей плоскости?
A) План
3? Число, указывающее высоту поверхности какого-либо элемента над нулевой плоскостью?
E) отметки уровня
3? СПДС – это ?
I) система проектной документации для строительства
Вопрос №23
Как называется таблица, которую прилагают к чертежу генплана?
A) экспликация
Вопрос №24
Отсчетный уровень относительно, которого определяются высота элемента здания?
A) уровень пола первого этажа
Вопрос №25
Как обозначаются продольные оси?
A) буквами
Вопрос №26
Как называется таблица, которую прилагают к строительному чертежу?
A) экспликация
Вопрос №27
Что принимают за высоту здания?
A) высоту от земли до конька
Вопрос №28
Команда «Масштабирование» относится к группе команд …
A) редактирование
Вопрос №29
Графический примитив «Дуга» имеет атрибут …
A) радиус
Вопрос №30
Команда «Копирование» относится к группе команд …
A) редактирование
Вопрос №1
Как расположены по отношению к плоскостям проекций плоскость α (а∩b)?
A) ‖ горизонтальной плоскости
Вопрос №2
На каком чертеже изображены пересекающиеся прямые?
A) в
Вопрос №3
Какой цифрой обозначена натуральная величина угла отрезка АВ к П2
A) 2
B) 1
C) 3
D) 4
Правильный ответ: A
Вопрос №4
На каком чертеже изображена пространственная кривая линия?
A) 1
B) 2
Правильный ответ: A, B
Вопрос №5
Как называется аксонометрическая проекция, если по всем осям размеры откладывают в масштабе 1:1?
A) прямоугольная изометрия
Вопрос №6
Фигура развертки поверхности конуса представляет собой
A) круговой сектор
Вопрос №7

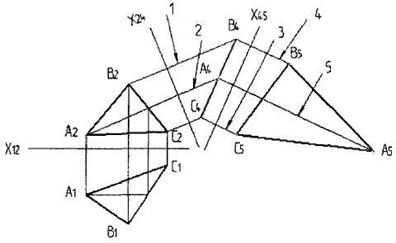

Какой цифрой указано неверно отложенное расстояние при решении задачи?
A) 5
Вопрос №8
Если ось цилиндра, на котором расположена винтовая линия перпендикулярна плоскости проекций, то винтовая линия на эту плоскость проекций проецируется в …
A) окружность
Вопрос №9
На каких чертежах прямая m принадлежит плоскости α?
1 2 3 4
A) 1 и 2
Вопрос №10
Какие даны изображения?
A) фронтальный разрез, вид сверху, профильный разрез
Вопрос №11
На каком чертеже указано правильное нанесение размерных чисел?
1. 2. 3. 4. 5. 6.
A) 1
B) 5
Правильный ответ: A, B
Вопрос №12

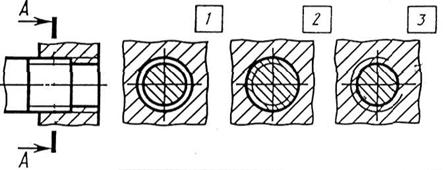

Укажите правильное изображение разреза резьбового соединения
A) 2
Вопрос №13
Изделие, составные части которого подлежат соединению между собой на предприятии – изготовителе …
A) сборочная единица
Вопрос №14
Какая длина болта является расчетной?
A) б;
Вопрос №15
Какой стержень можно ввернуть в отверстие с трапецеидальной резьбой диаметром 32 и шагом 3?
A) 3
Вопрос №16
Укажите, какие размерные числа записаны правильно?
A) 15
B) 18
Правильный ответ: A, B
Вопрос №17
На каком чертеже показан сложный ломаный разрез?
1 2 3
A) 3
Вопрос №18
Как называется изображение представленное на чертеже?
A) сечение наложенное
Вопрос №19
Что определяет расположение основных несущих стен и колонн?
A) координационные оси
Вопрос №20
Что является отсчетным уровнем здания?
A) пол первого этажа
Вопрос №21
Фасад обозначен Фасад 1-10 определите вид фасада?
A) главный
