Автокран TEREX-DEMAG AC 1000 - технические характеристики

Технические характеристики TEREX-DEMAG AC 1000:

Максимальная грузоподъемность / вылет:	1000 т./ 3 м.
Главная стрела:	13,5 - 50/100 м.
Удлинитель стрелы:	128м/74м/69м/12м/15м
Максимально возможная длина системы:	33,3 + 4,0 + 126,0 = 163,3
Габаритная длина:	22,48 м.
Длина шасси:	17,15 м.
Радиус разворота по оголовку стрелы:	20,31 м.
Двигатель шасси:	DaimlerChrysler (480 кВт. / 653 л/с.)
Максимальная скорость в походном состоянии:	80 км/ч.
Колесная формула:	18 x 8 x 18
Тип шин:	14.00
Максимальный преодолеваемый уклон:	38%
Максимальный противовес:	168 / 228 т.

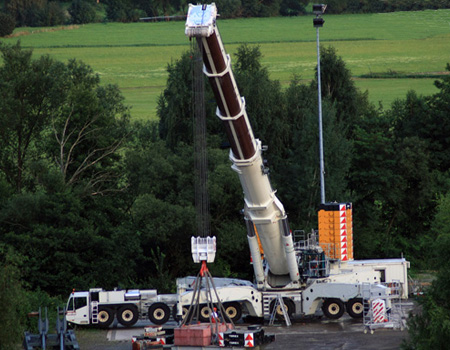

Самый мощный телескопический кран в мире

Подробные технические характеристики TEREX-DEMAG AC 1000:

ШАССИ TEREX-DEMAG AC 1000

Двигатель Daimler; Мощность 480 кВт (653 л/с), крутящий момент 3000 Нм, cсертификация в соответствии с EURO MOT 3b, TIER 4i, CARB; Daimler выхлопная система изготовлена из нержавеющей стали с SCR катализатором.
Топливный бак 800 л дизельного топлива, 90 л дополнительно.
Трансмиссия ZF TC-Tronic HD (тяжелый режим); Автоматическая коробка с встроенным преобразователем момента и гидравлическим ретардером, 12 передач вперед и 2 назад; Выборочная продольная блокировка включена в коробку передач.
Оси 18 x 8 x 18; 9 осей, оси 2, 3, 5, 6 ведущие и оборудованы выборочными блокировками, все оси управляемые, ось 6 подъёмная.
Подвеска Гидропневматическая подвеска с компенсацией осевой нагрузки; Гидравлически блокируемая; Ручное или автоматическое нивелирование.
Управление Двухконтурное гидроуправление с насосом аварийного управления. Активное управление задних осей (6 - 9) с разными программами управления.
Тормоза Пневматические двухконтурные рабочие тормоза, действующие на все колеса; Дисковые тормоза; Гидравлический ретардер, встроенный в трансмиссию; Дополнительное торможение выхлопной системой; Подпружиненный стояночный тормоз.
Колеса 385/95R25 (14.00R25); Стальные диски 9.5-25/1.7“.
Кабина Тип 2.88 m; Регулируемое сиденье с подогревом, подлокотниками и пневмоподвеской; Сиденье пассажира; Регулиуемое рулевое колесо; Усиленные окна дверей; Тонированное стекло; Аудиоподготовка.
Зависимый обогрев Водяной обогрев от двигателя с мощностью обогрева 12 кВт
Кондиционер Кондиционер с мощностью охлаждения 7 кВт
Освещение На нижней балке, верхней балке и габаритные огни.
Темпомат Автоматический контроль скорости и торможения.
Держатель крюка Для крюкоблока 44-1-26-ES.
Камера заднего обзора Оптический дисплей в кабине шасси
Парктроник Оптический и акустический сигналы опасного расстояния.
Доп. Ксеноновый свет Дополнительное включение ксенонового освещения при заднем ходе.
Централизованная смазка Автоматическая система смазки всех точек шасси
Иммобилайзер Предотвращает несанкционированное использование; Включает 3 ключа.
Прочее Стремянка; Поручни.

КРАНОВАЯ УСТАНОВКА TEREX-DEMAG AC 1000

ОБОРУДОВАНИЕ TEREX-DEMAG AC 1000

Освещение 2 фонаря для лебедок и такелажа противовеса, 2 регулируемых фонаря на кабине для рабочей зоны, 1 для отсека двигателя, 7 для опор, 1 для подвеса стрелы и 4 для быстроразъёмных соединений.
Предупредительный свет Бесконтактные маячки для всех удлинителей.
Безопасность по контуру Отражатели спереди, по бокам и сзади шасси.

ОПЦИИ ШАССИ TEREX-DEMAG AC 1000

Самосборные опоры 2 дополнительные опоры, обеспечивающие самомонтаж 4 основных опор когда транспортировка проходит без них.
Колеса 445/95R25 (16.00R25); Стальные диски 9.5-25/1.7“.

ОПЦИИ КРАНОВОЙ УСТАНОВКИ TEREX-DEMAG AC 1000

Телескопическая стрела HA100 Дополнительные вставки в HA50; 17.1 м - 100 м; Оборудование для установки всех удлинителей; 6 шкивов в оголовке для грузоподъёмности 168,4т
Сборочные принадлежности HA100 Инструменты для безопасной сборки HA100 в составе НА50 со вспомогательным краном.
Транспортное крепление HA100 Транспортное крепление для безопасной перевозки НА100.
Стапель стрелы HA100 Комбинированное транспортно-установочное и крепежное оборудование для НА100; Обеспечивает сборку/разборку без дополнительной механизации и безопасную погрузку на трейлер.
S1-HA50 4 дополнительных шкива для оголовка НА50 на грузоподъёмность до 363,3т
S1-HA100 3 дополнительных шкива на оголовок НА100 для грузоподъёмности до 245,3т
SSL Сайдвэй Супер Лифт; Увеличивает грузоподъёмность стрелы.
H3 3я лебедка; Крепится на базовой раме противовеса; Тросоукладчик; Обеспечивает работу двумя крюкоблоками со всеми удлинителями; Не используется для WIHI маневрирования.
Лебедка запасовки Для помощи при перезапасовке крюкоблоков.
Части противовеса Альтернативное исполнение
Противовес CC-SK10X 180 т = 18 CC-SK10X стальные коробки по 10т (с действующих СС и ТС кранов), черного цвета; С улучшенной безопасностью при монтаже.
Противовес CC-GG10XX 180 т = 18 CC-GG10XX отливки по 10т (с действующих СС и ТС кранов), черного цвета; С улучшенной безопасностью при монтаже и транспортировке.
Противовес AC-GG10 180 т = 18 AC-GG отливки по 10т (с АС350, АС500, АС650 и АС700 кранов), черного цвета; С адаптером AC-GG.
Противовес XL Операции на максимальных XL радиусах с уменьшенным потивовесом для эквивалентной грузоподъёмности (90т на максимальном радиусе XL как 128т на стандартном радиусе); Максимально 90т; Радиус XL в рамках радиуса SSL.

УДЛИНИТЕЛИ ОСНОВНОЙ СТРЕЛЫ TEREX-DEMAG AC 1000

WIHI126 128 м удлинитель, в комплекте с элементами подвески, вставки кратны 6м; Механически устанавливаются на углы 8, 20 и 40 градусов; Габариты системы Q2124, Q1820, Q1514; 8 шкивов и 2 шкива оголовка; Действуют с НА50, включая LWIHI78, LF69, F74, SF74, H2.
SF74 74 м тяжелый удлинитель, вставки кратны 6м, Механически устанавливаются на углы 8, 20 и 40 градусов; Габариты системы Q2124, Q1820, Q1514; 8 шкивов и 2 шкива оголовка; Действуют с НА50, включая LF21, F50.
F74 74 м удлинитель, вставки кратны 6м, Механически устанавливаются на углы 8, 20 и 40 градусов; Габариты системы Q1820, Q1514; 8 шкивов и 2 шкива оголовка; Действуют с НА50, включая LF69.
LF69 69 м легкий удлинитель, вставки кратны 6м, Механически устанавливаются на углы 8, 20 и 40 градусов; Габариты системы Q1820, Q1514; 2 шкива оголовка; Действуют с НА100 только (требует адаптера НА100)
Адаптер HA100 3м; Требуется для работ с НА100 с удлинителями LWIHI, F, LF.
VA12 12м; Изменяемый адаптер для поднятой WIHI монтируется с НА50.
WIMS15 15м; Маневровая установка удлинителя от 0 до 15 градусов; Максимальная нагрузка 80т.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ TEREX-DEMAG AC 1000

Крюкоблок 320-11-26-D 320-11-26-D (3500 kg); Двурогий крюкоблок с красно-белыми полосками
Крюкоблок 250-9-26-D 250-9-26-D (2800 kg); Двурогий крюкоблок с красно-белыми полосками
Крюкоблок 200-7-26-D 200-7-26-D (2600 kg); Двурогий крюкоблок с красно-белыми полосками
Крюкоблок 160-5-26-D 160-5-26-D (2200 kg); Двурогий крюкоблок с красно-белыми полосками
Крюкоблок 100-3-26-D 100-3-26-D (1800 kg); Двурогий крюкоблок с красно-белыми полосками
Крюкоблок 100-3-26-E 100-3-26-E (1800 kg); Двурогий крюкоблок с красно-белыми полосками
Крюкоблок 44-1-26-ES 44-1-26-ES (1000 kg); Однорогий крюкоблок с красно-белыми полосками; Специальный крюк для Н0.
Крюкоблок 15-0V-26-E 15-0V-26-E (900 kg); Одиночный крюк с вертикальной осью вращения, красный.
Опорные маты Опорные маты спроектированы в соответствии с максимальной опорной нагрузкой кран (около 260т); 260-3500 x 2400 x 200 3500мм х 2400мм х 200мм; Стальные, весом около 2,5т; Могут оставаться прикрепленные к опорам при перемещении по рабочей площадке.

Опции оказывают отрицательное действие на осевую нагрузку, размеры и вес машины.
Все удлинители стрелы требуют соответственной перенастройки программного
обеспечения при их использовании.
