13-26

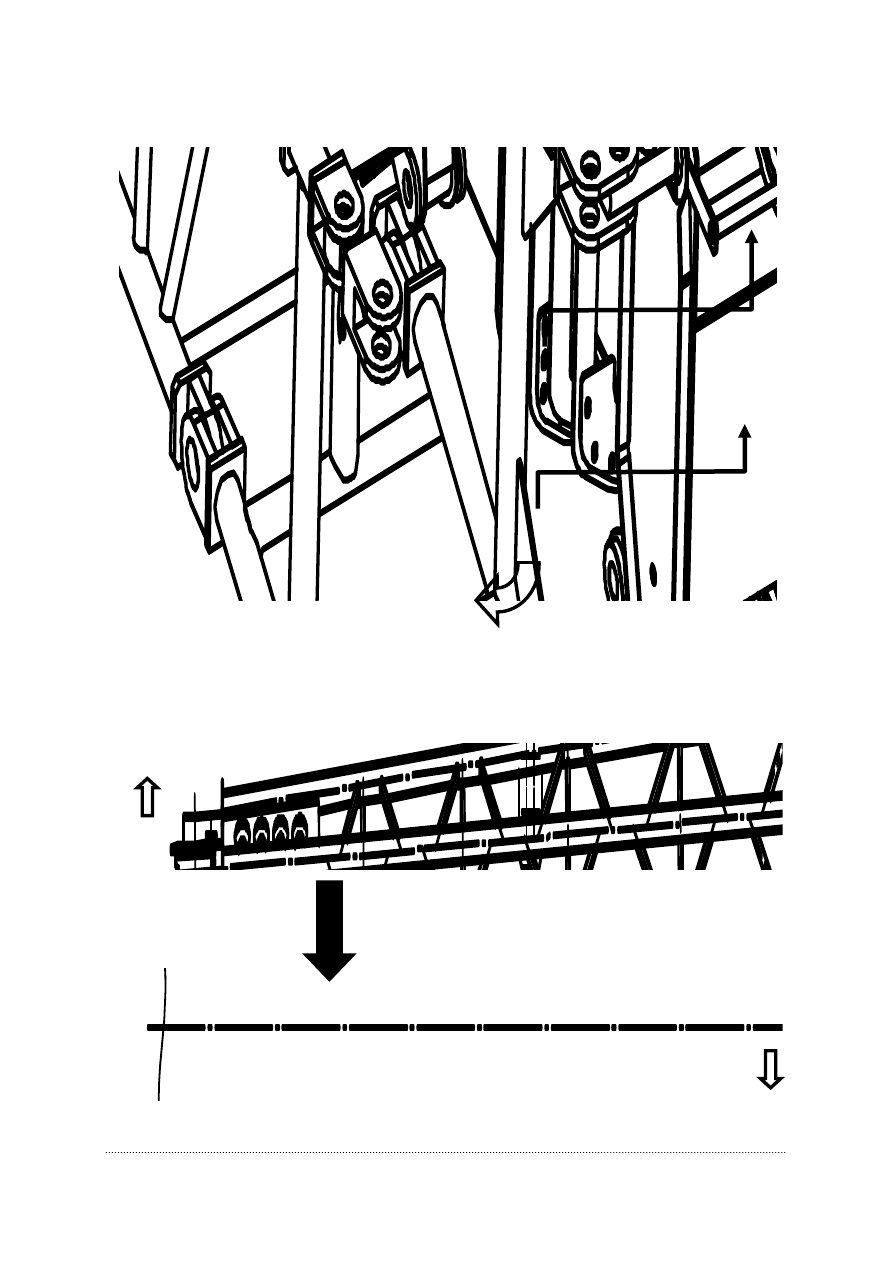

Рисунок 13.39 – Удаление пальцев и расстыковка гуська и стрелы



Рисунок 13.40 – Установка гуська вдоль стрелы на кронштейне





13-27

Рисунок 13.41 – Установка пальца в кронштейн на стреле



Рисунок 13.42 – Перевод и фиксация блока основания гуська

в «нижнем» нерабочем положении



Рисунок 13.43 – Установка пальцев в вилки основания гуська





13-28


-  вставить  пальцы  с  фиксаторами  в  вилки  на  основании  гуська

(рисунок 13.43);

-  разместить  вспомогательную  крюковую  подвеску  в  корзине  на  стойке

поддержки стрелы;

-  пропустить  грузовой  канат  через  левый  блок  (по  ходу  движения  крана)

на оголовке стрелы;

-  установить  ограничитель  высоты  подъема  на  оголовке  стрелы  и

подключить  его  кабель  к  колодке  штепсельного  разъема  на  оголовке
стрелы;

-  запасовать  грузовой  канат  с  использованием  основной  крюковой

подвески  и  блоков  в  оголовке  стрелы  (две  последние  ветви  полиспаста
завести в скобы груза ограничителя высоты подъема);

-  закрепить  конец  грузового  каната  в  клиновой  обойме,  а  клиновую

обойму установить на оголовок стрелы;

-  произвести обтяжку грузового каната рабочим грузом;
-  проверить правильность срабатывания ограничителя высоты подъема.

ЗАПРЕЩАЕТСЯ НАХОЖДЕНИЕ  ЛЮДЕЙ    ПОД  СТРЕЛОЙ  КРАНА  ИЛИ  ГУСЬКОМ
ПРИ ВЫПОЛНЕНИИ РАБОТ ПО ДЕМОНТАЖУ ГУСЬКА.

13.8.5 Демонтаж сменного рабочего оборудования

Для  снятия  сменного  рабочего  оборудования  с  крана  необходимо  выполнить

работы по демонтажу гуська с оголовка стрелы.

ВНИМАНИЕ:  ДЕМОНТАЖ  ГУСЬКА  НЕОБХОДИМО  ПРОИЗВОДИТЬ  С  ПРИМЕНЕНИЕМ

ВСПОМОГАТЕЛЬНЫХ ГРУЗОПОДЪЕМНЫХ СРЕДСТВ ГРУЗОПОДЪЕМНОСТЬЮ НЕ МЕНЕЕ 1 Т!

Демонтаж гуська необходимо выполнять в следующей последовательности:

-  установить кран на выносные опоры (раздел 13.4);
-  полностью втянуть секции стрелы;
-  повернуть  стрелу  в  рабочую  зону  и  опустить  ее  в  положение,

обеспечивающее  доступ  к  оголовку  стрелы,  но  не  допуская  при  этом
касания оголовка гуська о поверхность рабочей площадки;

-  опустить вспомогательную крюковую подвеску на рабочую площадку;
-  разъединить  штепсельный  разъем  (рисунок 13.44) на  оголовке  гуська  и

снять ограничитель высоты подъема, установленный на оголовке гуська;

-  снять  с  грузового  каната  вспомогательную  крюковую  подвеску  и

клиновую обойму;

-  разобрать зажим на клиновой обойме и снять с него грузовой канат;
-  выбить из клиновой обоймы клин и вынуть грузовой канат;
-  вывести грузовой канат из блока на оголовке гуська;
-  снять оси у блоков гуська, фиксирующие грузовой канат от возможного

спадания из ручья блока (рисунки 13.45, 13.46);

-  вывести грузовой канат из блоков, после чего оси блоков установить на

место;

-  выполнить строповку гуська у его основания и оголовка;
-  закрепить

строп

за

грузозахватный

орган

дополнительного

грузоподъемного средства или механизма;



13-29

-

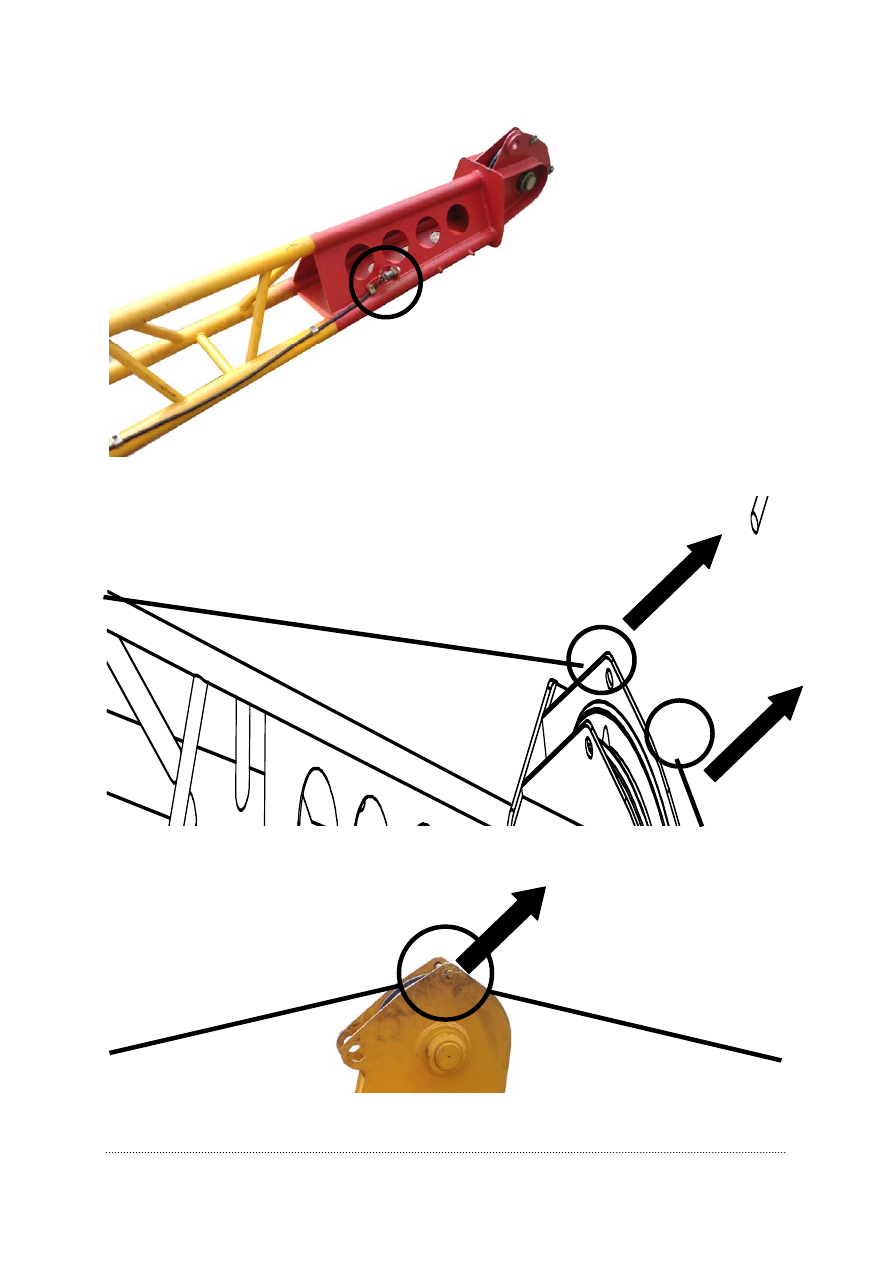

Рисунок 13.44 – Отключение электрического кабеля на гуське



Рисунок 13.45 – Удаление осей с фиксаторами на оголовке гуська



Рисунок 13.46 – Удаление оси на блоке основания гуська
