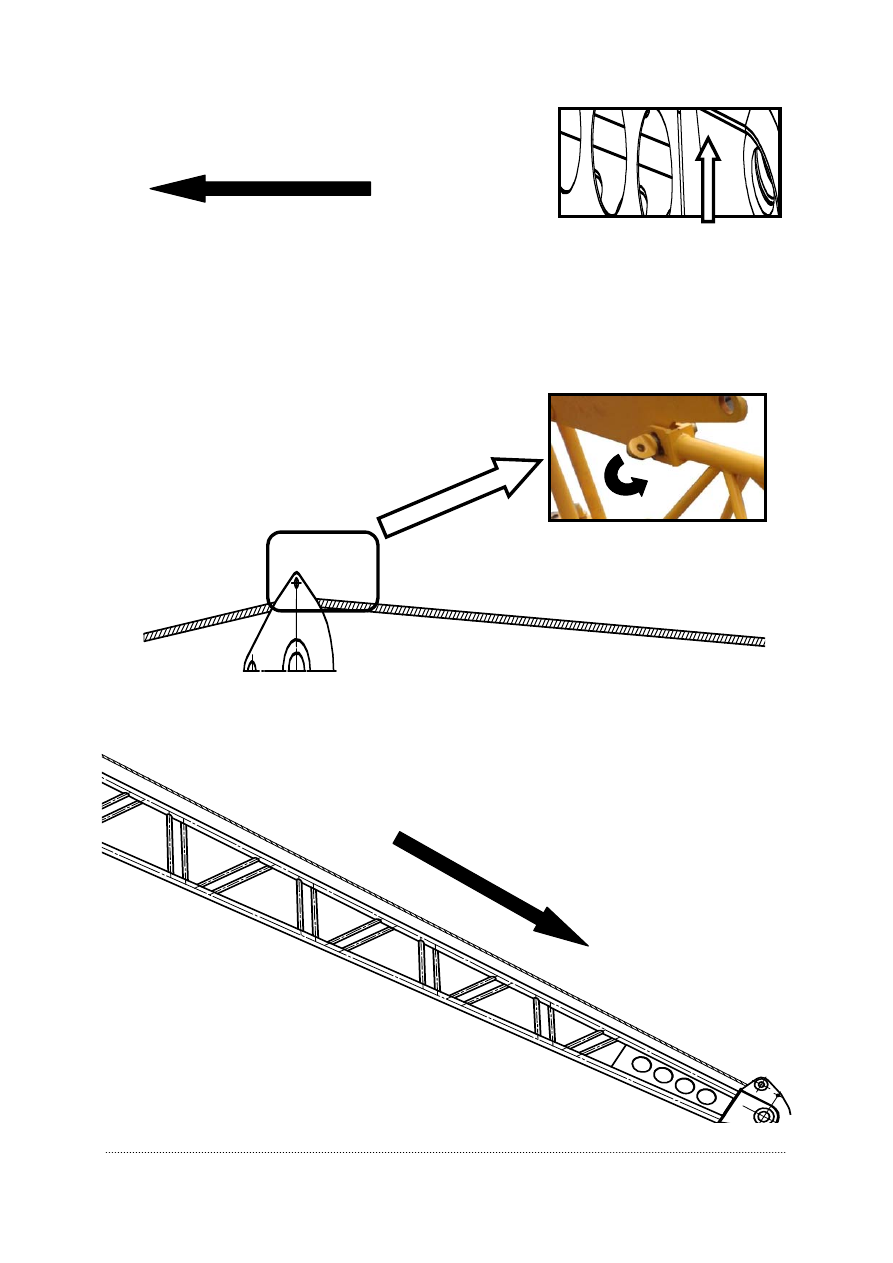

13-18

Рисунок 13.21 – Установка клиновой обоймы на оголовок гуська

и натяжение грузового каната



Рисунок 13.22 – Удаление фиксирующего пальца из тяги гуська



Рисунок 13.23 – Перевод гуська в положение «угол 30°»

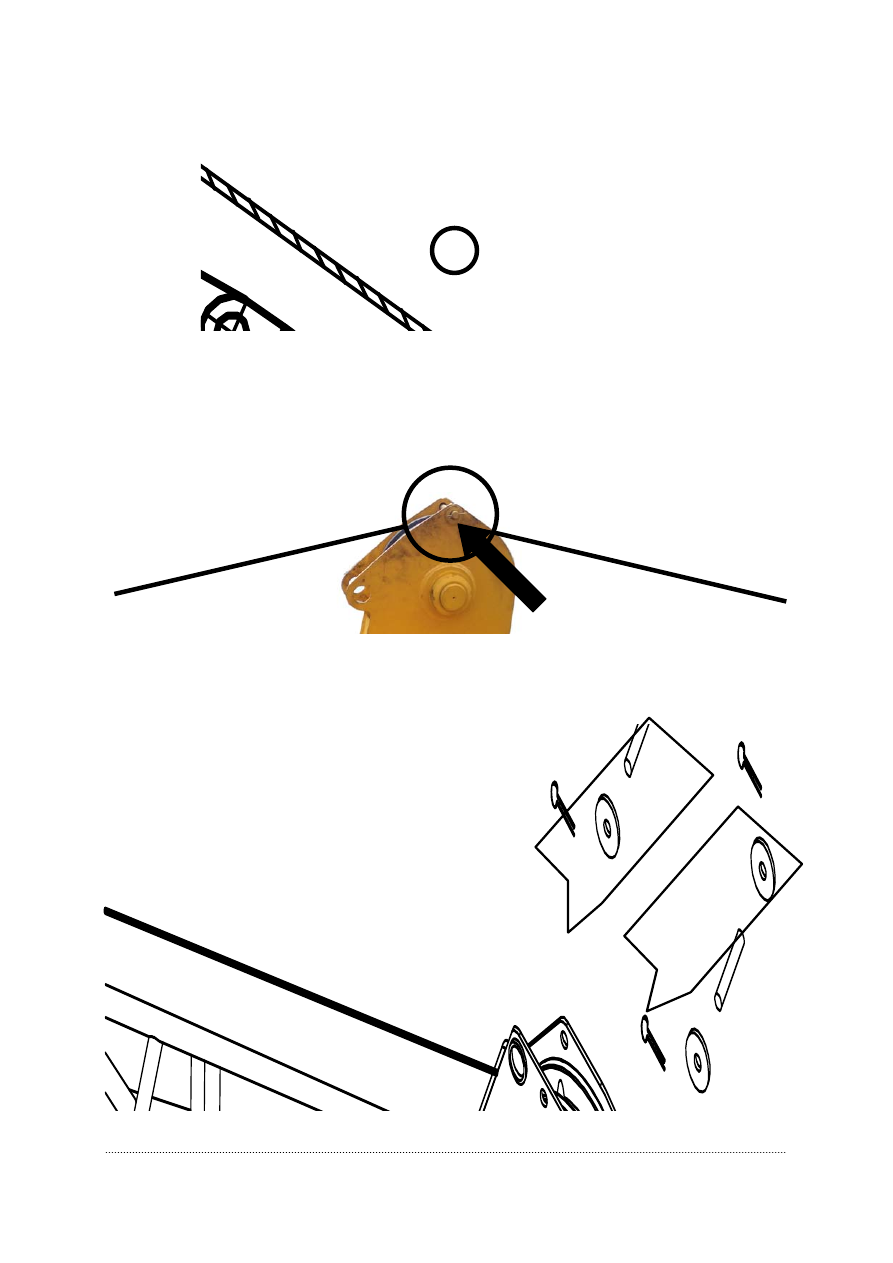

13-19

Рисунок 13.24 – Установка пальца для соединения тяги

и основания гуська в положении «угол 30°»



Рисунок 13.25 – Установка оси на блоке основания гуська



Рисунок 13.26 – Установка осей с фиксаторами на оголовке гуська





13-20


-  механизмом  подъема  медленно  поднять  вспомогательную  крюковую

подвеску  на  высоту 0,5-1,0 м  от  поверхности  и  дождаться  полного
раскручивания грузового каната;

-  подтянуть вспомогательную крюковую подвеску к оголовку гуська;
-  проверить правильность срабатывания ограничителя высоты подъема.

После  выполнения  вышеописанных  операций  кран  готов  к  работе  с  гуськом,

установленным в положение 30°.

Изменение угла наклона гуська из положения 30° в 0° выполнять в следующей

последовательности:

-  установить кран на выносные опоры (раздел 13.4);
-  развернуть рабочее оборудование в положение 180° от кабины шасси;
-  опустить  стрелу  с  гуськом  в  положение,  обеспечивающее  доступ  к

оголовку стрелы с рабочей площадки, но не допуская при этом касания
оголовка гуська о поверхность рабочей площадки;

-  опустить вспомогательную крюковую подвеску на рабочую площадку;
-  разъединить  штепсельный  разъем  на  оголовке  стрелы  и  снять

ограничитель высоты подъема, установленный на оголовке гуська;

-  демонтировать с грузового каната вспомогательную крюковую подвеску;
-  снять оси у блоков гуська, фиксирующие грузовой канат от возможного

спадания из ручья блока (рисунки 13.27, 13.28);

-  вывести грузовой канат из блоков;
-  закрепить  клиновую  обойму  на  оголовке  гуська  и  механизмом  подъема

натянуть грузовой канат (рисунок 13.29);

-  удалить фиксирующий палец из места соединения тяги с гуськом;
-  механизмом  подъема  поднять  гусек  до  положения 0°, при  котором

возможно выполнить соединение тяги с гуськом (рисунок 13.30);

-  установить  палец  для  фиксации  гуська  в  положении  наклона

относительно оси стрелы на угол 0°;

-  снять клиновую обойму с оголовка гуська;
-  завести  грузовой  канат  в  блоки  гуська  и  установить  оси  с  фиксаторами

(рисунки 13.31, 13.32);

-  установить  ограничитель  высоты  подъема  и  соединить  штепсельный

разъем на оголовке;

-  соединить грузовой канат с вспомогательной крюковой подвеской;
-  установить  на  ограничителе  грузоподъемности  соответствующую

рабочую конфигурацию;

-  выполнить  подъем  стрелы  с  гуськом  на  высоту 1-1,5 м  и  убедиться  в

прочности собранной конструкции;

-  работая соответствующими джойстиками в кабине крановщика медленно

произвести подъем стрелы с гуськом на угол 45-60°;

ВНИМАНИЕ! При  выполнении  операции  подъема  стрелы  необходимо,
чтобы вспомогательная крюковая подвеска оставалась на рабочей площадке.
Для  этого  по  время  подъема  стрелы  следует  периодически  «стравливать»
грузовой  канат  механизмом  подъема,  добиваясь,  чтобы  крюковая  подвеска
оставалась на рабочей площадке.

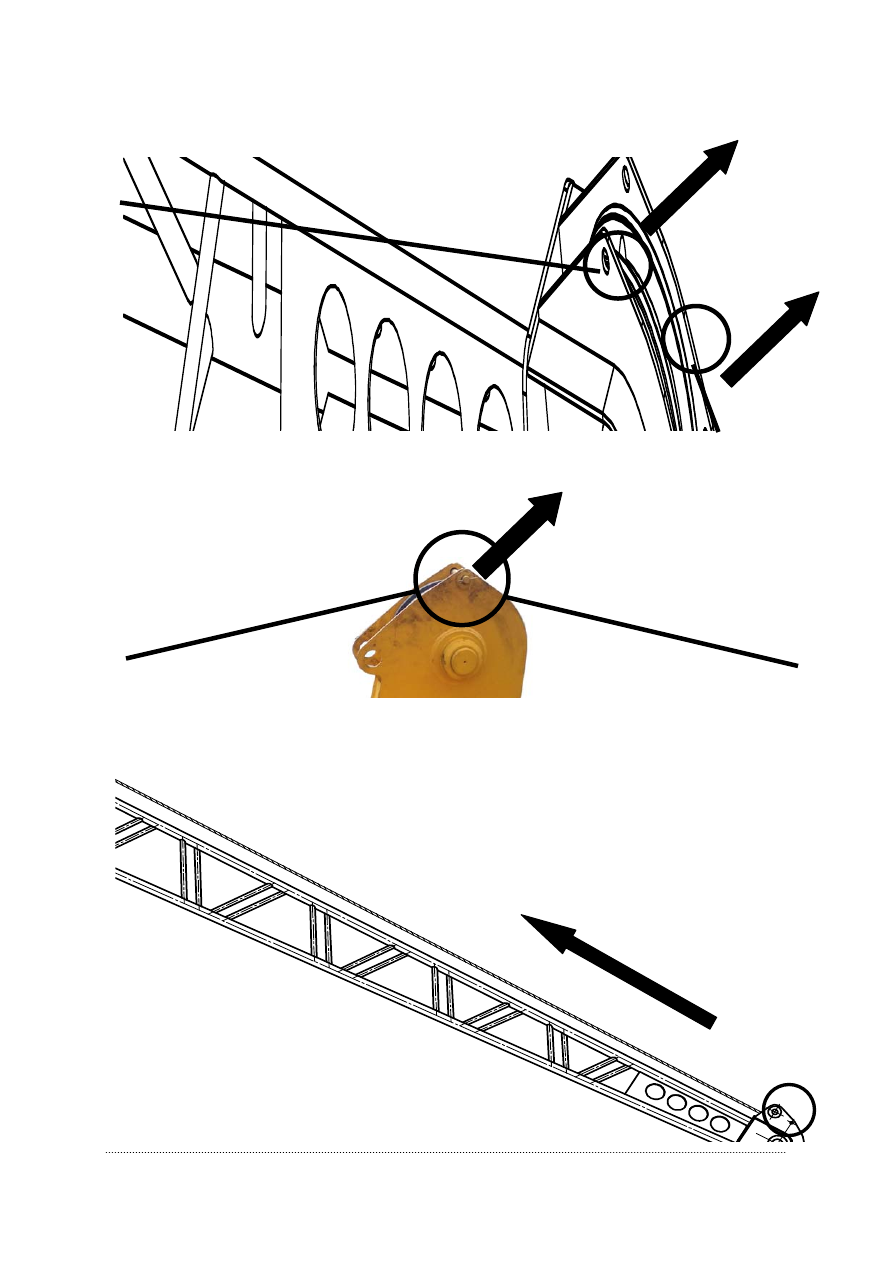

13-21

Рисунок 13.27 – Удаление осей с фиксаторами на оголовке гуська



Рисунок 13.28 – Удаление оси на блоке основания гуська

Рисунок 13.29 – Подъем гуська до положения «угол 0°»
