Автокран КС-45717А-1Р Ивановец. Руководство - часть 34

 4-53

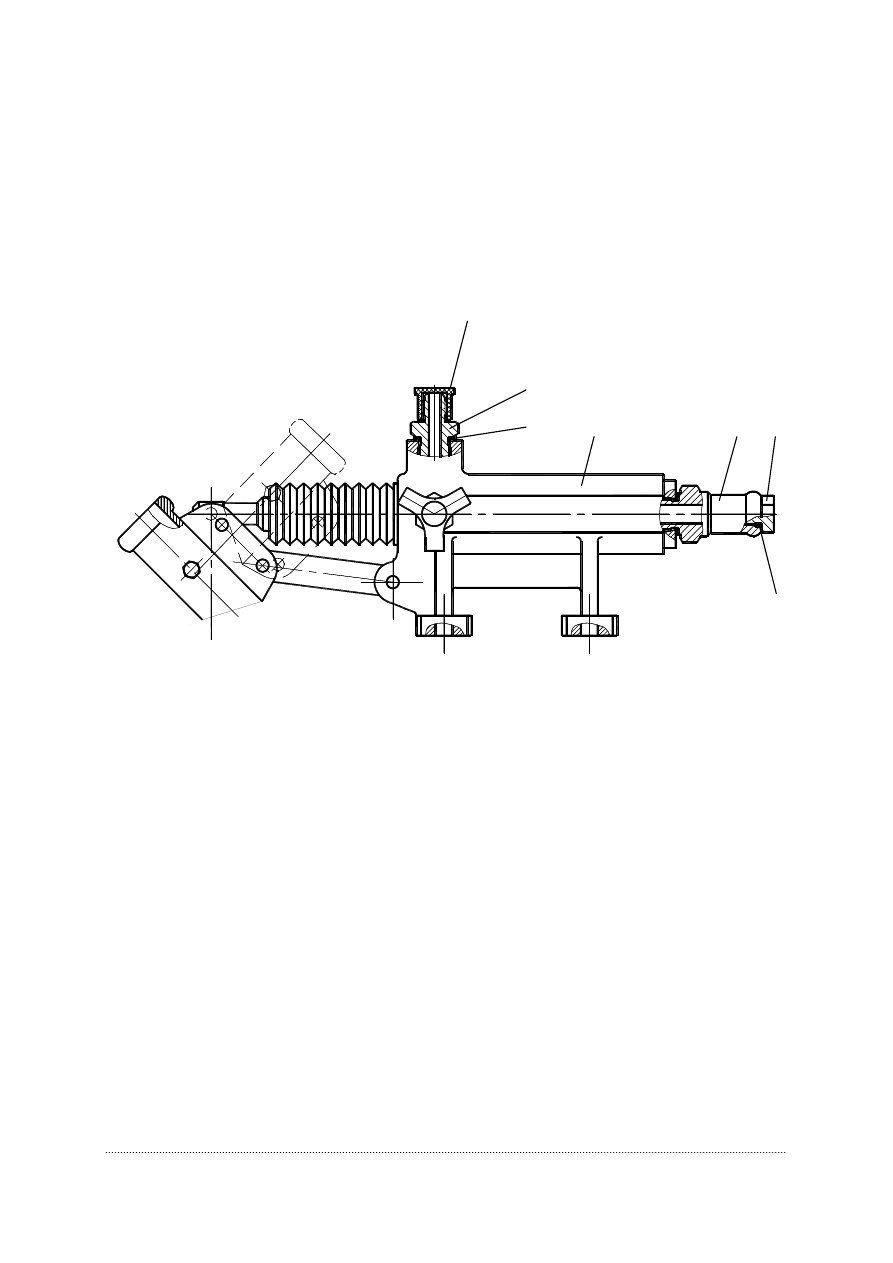

Рисунок 4.27.2 – Насос ручной

7

1

2

3

4

5

6

1 –

2, 5 –
3, 7 –

4 –
6 –

заглушка;
штуцера;
кольца уплотнительные;
насос ручной HP 70ES;
пробка

 4-54



При  движении  плунжера 25 (рисунок 4.27.1) с  помощью  рычага 3 влево,  по

рисунку,  происходит  всасывание  рабочей  жидкости  из  полости  А  в  полость  В  через
всасывающий клапан 14. При этом нагнетательный клапан 4 закрыт пружиной 12.

При движении поршня вправо, по рисунку, всасывающий клапан 14 закрывается

под  действием  давления  и  происходит  нагнетание  рабочей  жидкости  из  полости  В  в
полость Б через нагнетательный клапан 4.

Для привода ручного насоса в комплекте ЗИП имеется рукоятка.
Устройство  ручного  насоса  КС-45717.83.700-1  показано  на  рисунке 4.26.1, а

ручного насоса КС-45717.83.700 (HP70ES) - на рисунке 4.26.2.

4.28 Вентиль нормально-закрытый

Вентиль

нормально-закрытый,

обозначенный

на

гидравлической

принципиальной схеме ВН (рисунок 4.1), служит для замыкания между собой рабочих
полостей  гидромотора  с  целью  перевода  груза  в  безопасное  состояние  при  выходе  из
строя насоса.

При  замыкании  рабочих  полостей  рабочая  жидкость,  циркулируя  из  одной

полости  в  другую,  не  создает  сопротивления  при  проворачивании  вала  гидромотора
вручную.  В  рабочем  положении  вентиль  должен  быть  закрыт,  открывается  только  в
аварийной ситуации. Устройство вентиля показано на рисунке 4.28.

4.29 Разводка и соединения трубопроводной арматуры

Применяемые  на  кране  соединения  трубопроводной  арматуры  показаны  на

рисунке 4.29.

На  рисунках 4.30-4.37 показаны  разводка  и  подсоединение  трубопроводной

арматуры к механизмам крана.







1,2 – трубопроводы;
3 – корпус;
4 – кольцо уплотнительное;
5 – винт запорный

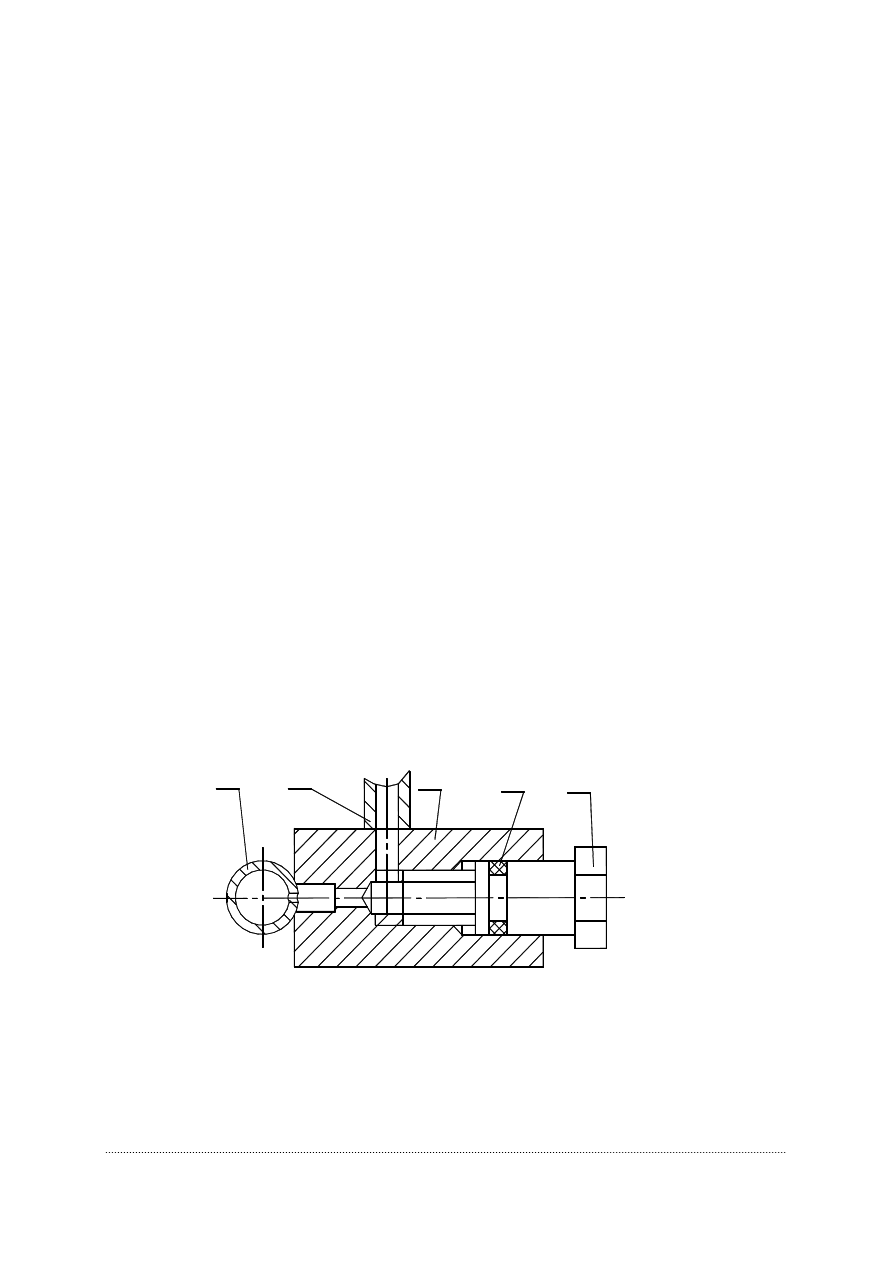

Рисунок 4.28 – Вентиль нормально-закрытый

 4-55

3 4

5

11 10

6

Б

В

22

17

19

18

A

1

2

13

21

9 8

7

20

12

Г

14

15

16

Д

Е

23

24

1 –

2, 3, 8, 16 –

4 –

5, 14, 21 –

6, 7, 11, 23 –

9, 15, 20 –

10 –

угольник;
кольца уплотнительные;
фланец;
ниппели;
гайки накидные;
штуцера;
рукав высокого давления;

12 –
13 –
17 –
18 –
19 –
22 –
24 –

шайба защитная;
гайка;
рукав;
трубопровод (сливной‚ дренажный);
шайба;
трубка;
хомут

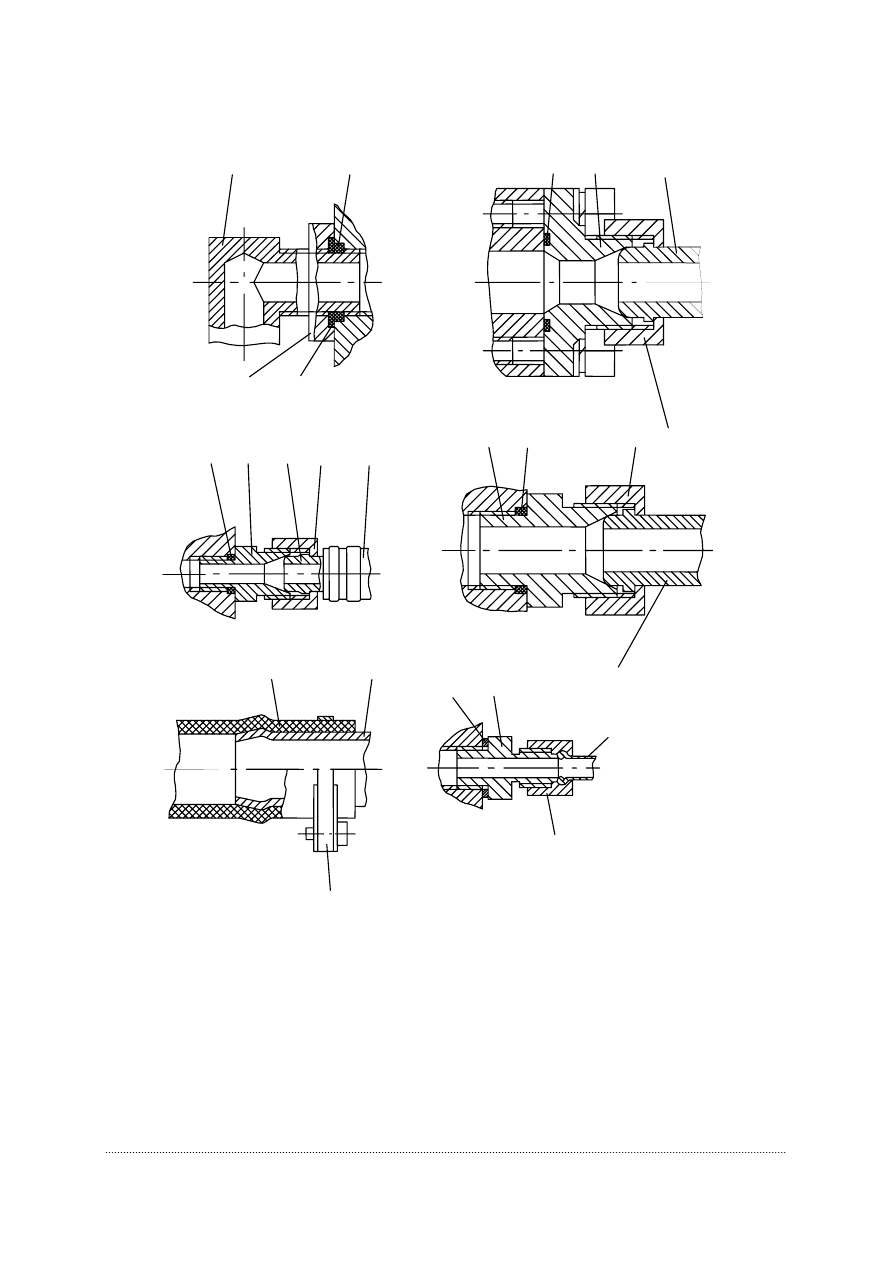

Рисунок 4.29 – Соединения трубопроводной арматуры

 4-56

А

А

Б

В

Г

3

1

2

11

4

5

6

12

10

13

7,8,

9

Б

Г

В

труба

 в

 сборе

;

обвязка

 насо

са

;

гидрооборуд

ование

 рамы

 опорной

;

рукав

;

скоба

;

спираль

;

болт

;

гайка

;

шайба

;

пломба

;

рукав

 высок

ого

 давления

;

хомут

 червячный

;

проволока

.

1 –

2 –

3 –

4 –

5 –

6 –

7 –

8 –

9 –

10 –

11 –

12 –

13 –



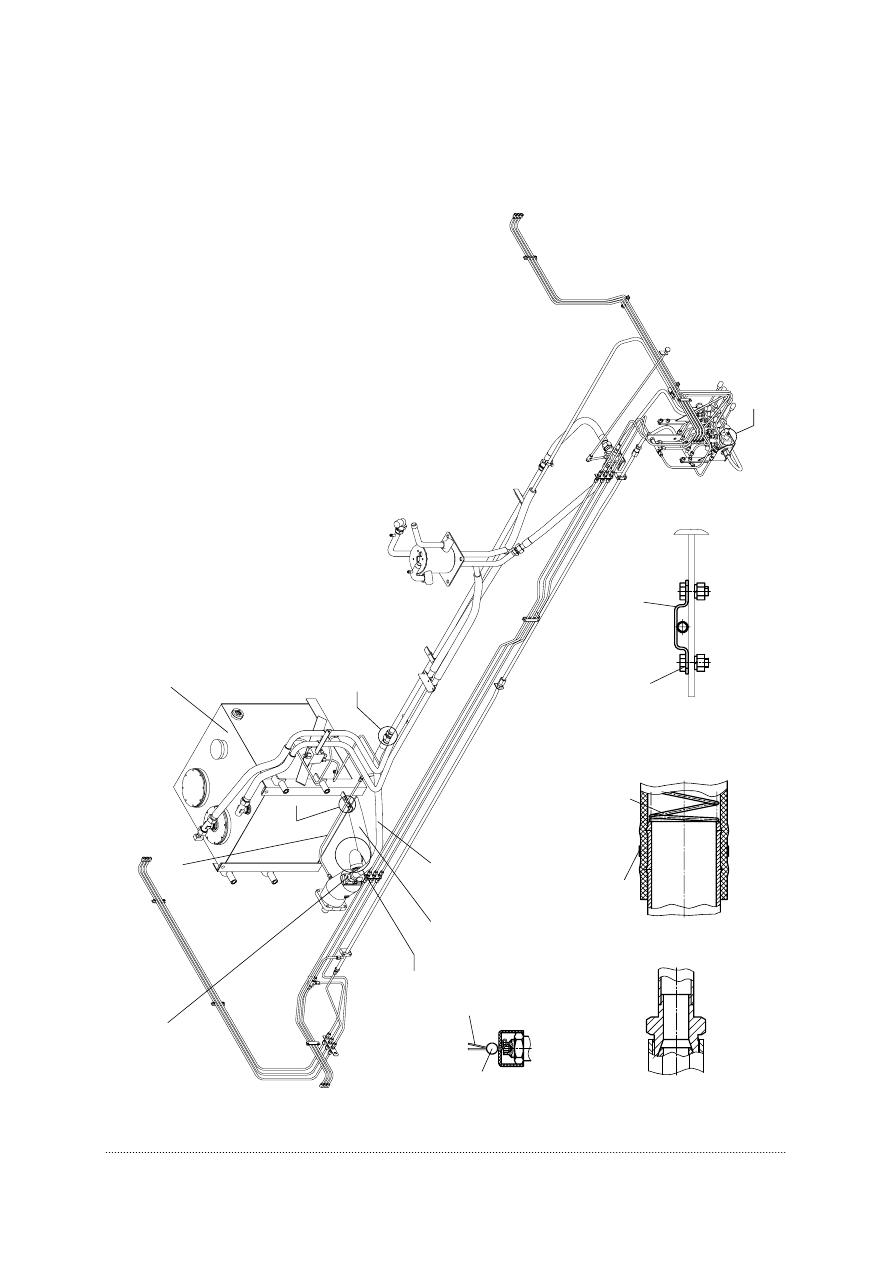

Рисунок

  4.30 –

Гидрооборуд

о

вание

 неповоротной

 части
