 4-45



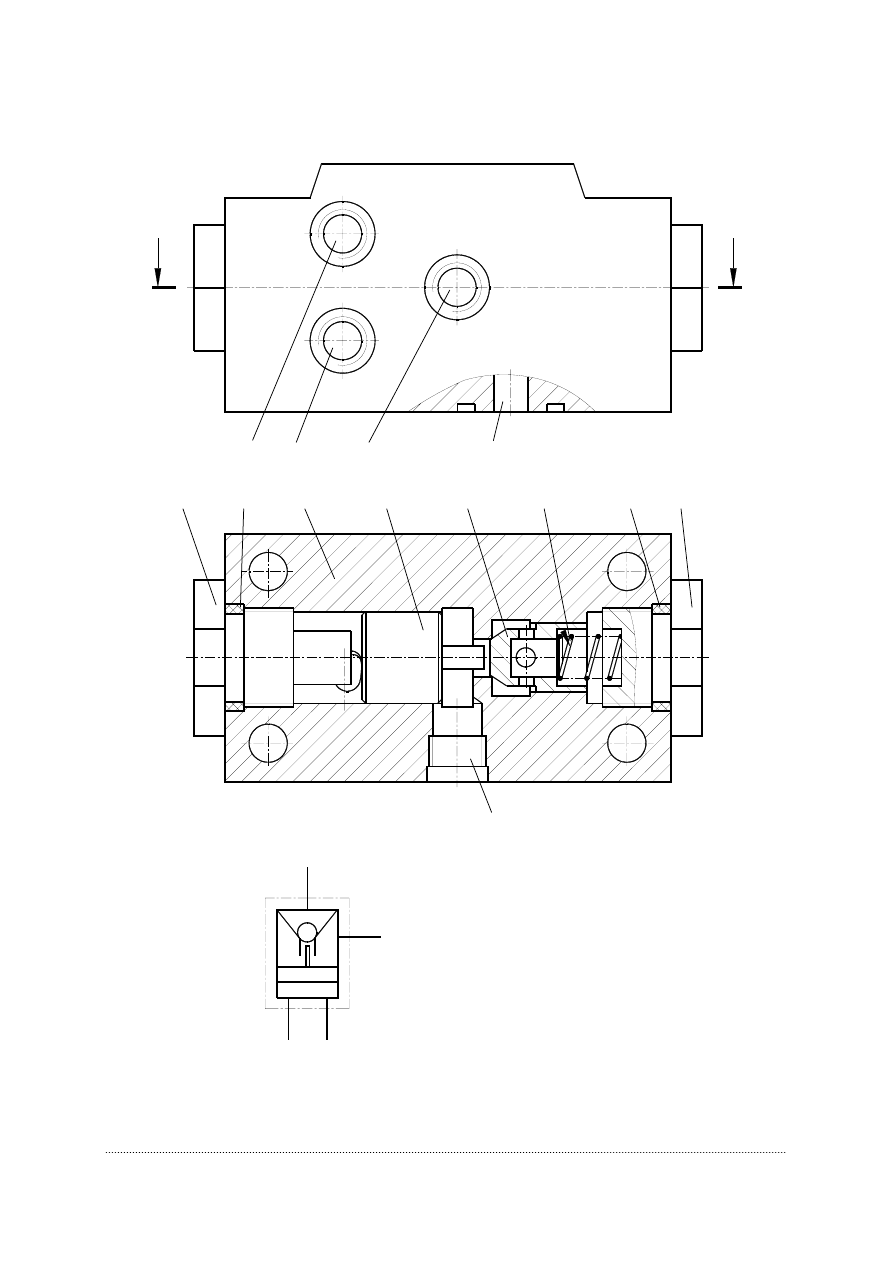

Рисунок 4.22 - Гидрозамок

1

Б - Б

Б

Х

1

А

Б

Х

А

А

1

2

3

4

5

6

7

8

1, 8 –
2, 7 –

3 –
4 –
5 –
6 –

пробки;
кольца уплотнительные;
корпус;
поршень;
клапан;
пружина



А –

А

1

 –

Х –

Х

1

 –

напор от гидрораспределителя при
выдвижении штока гидроопоры;
к поршневой полости гидроопоры;
напор от гидрораспределителя при
втягивании штока гидроопоры;
к штоковой полости гидроопоры

А

1



А

Х

1



Х

Обозначение на принципиальной

гидравлической схеме

 4-46



4.23 Дроссели
Разгрузочный  дроссель,  обозначенный  на  гидравлической  принципиальной

схеме  ДР3 (рисунок 4.1),  предотвращает  самопроизвольное  перемещение  штока
гидроцилиндра Ц9 из-за перетечек рабочей жидкости в гидрораспределителе Р2.

Разгрузочный  дроссель  ДР5  предотвращает  самопроизвольное  перемещение

штока гидроцилиндра механизма изменения вылета Ц12.

Дроссель  ДР4  ограничивает  усилие  затяжки  крюка  при  приведении  крана  в

транспортное положение.

За  счет  дозированной  утечки  рабочей  жидкости  из  гидроконтура  механизма

подъема дроссель обеспечивает необходимое для затяжки крюковой подвески давление
рабочей  жидкости  в  гидроконтуре  механизма  подъема  при  установки  переключателя
затяжки крюковой подвески в рабочее положение.

Устройство дросселей показано на рисунке 4.23

4.24 Соединение вращающееся

Вращающееся  соединение,  обозначенное  на  гидравлической  принципиальной

схеме  А  (рисунок 4.1),  служит  для  передачи  рабочей  жидкости  от  насоса,
расположенного  на  опорной  раме,  к  гидроагрегатам,  находящимся  на  поворотной
платформе крана, и в обратном направлении.

Вращающееся соединение имеет три канала:
Т - сливной, Р - напорный, D - дренажный.
Каналы  в корпусе 9  (рисунок 4.24) и  в обойме 3 разделены уплотнительными

кольцами 4,5.

Для уплотнения канала Р кроме резиновых  колец устанавливаются уплотнения

комбинированные 1 и 2.

Корпус 9 вращающегося  соединения  крепится  на  опорной  раме  крана.

Вращающаяся обойма 3 соединена с поворотной платформой через поводок 8.

4.25 Гидроблок аварийный

Гидроблок  аварийный,  обозначенный  на  гидравлической  принципиальной

схеме  БА  (рисунок 4.1),  установлен  на  раме  шасси  и  предназначен  для  подключения
ручного  насоса  НР  при  приведении  крана  в  транспортное  положение  в  аварийной
ситуации (при выходе из строя двигателя шасси или насоса НА).

Гидроблок аварийный состоит из предохранительного клапана I (рисунок 4.25) и

двух игл 13, ввернутых в корпус 1.

При  превышении  давления  в  подводе  Р  сверх  давления  настройки  рабочая

жидкость преодолевает усилие пружины 9 и клапан 10, который отходит от седла 11,
пропуская жидкость из подвода Р в отвод Т.



 4-47

А

Б

А

Б

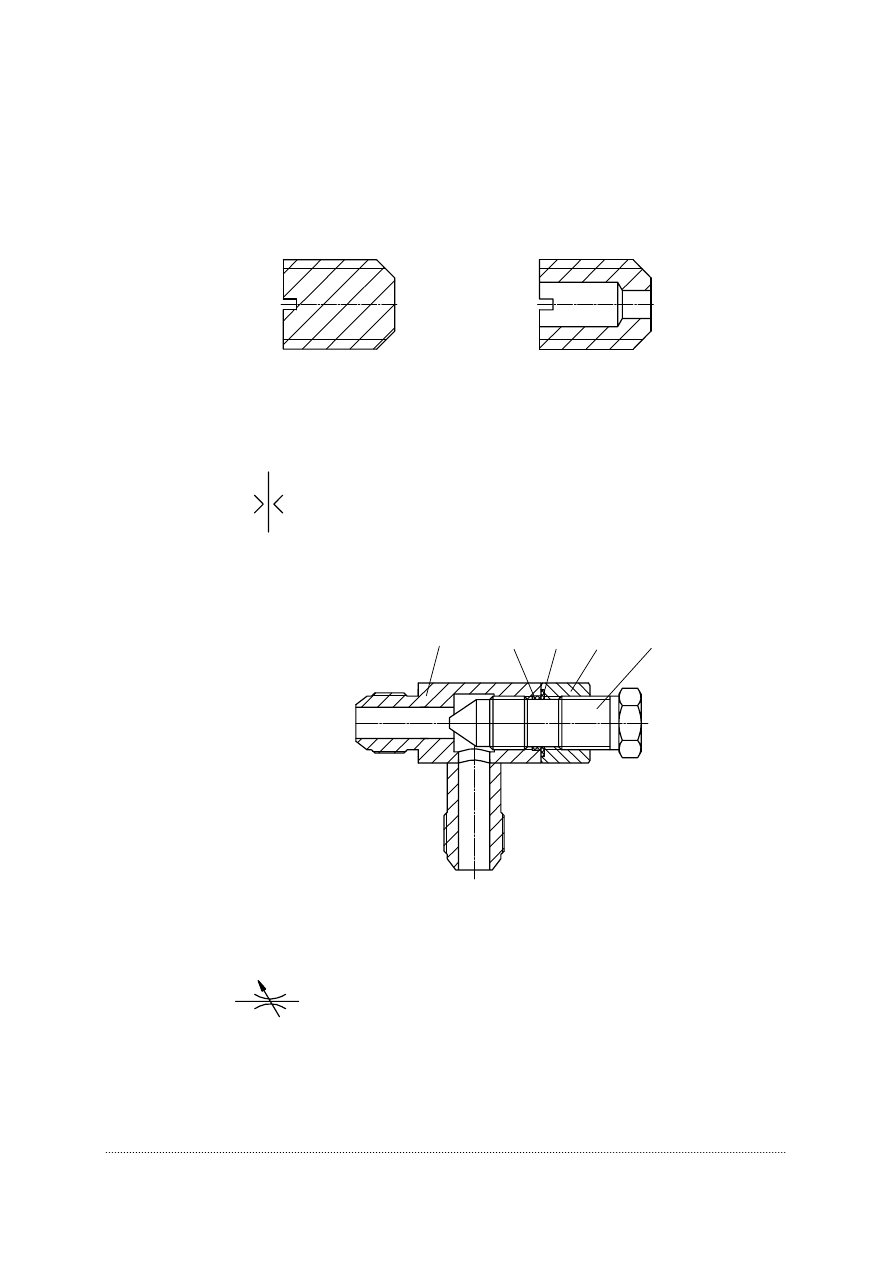

Рисунок 4.23 – Дроссели



1 –
2 –
3 –
4 –
5 –

корпус;
кольцо;
шайба;
гайка;
игла

А –

Б –

подвод;
отвод

4



1

2

3

Обозначение на принципиальной

гидравлической схеме

Дроссель ДР1

А –

Б –

подвод;
отвод

Дроссели ДР2, ДР3, ДР4,  ДР5, ДР7

Дроссель ДР6

Обозначение на принципиальной

гидравлической схеме

 4-48





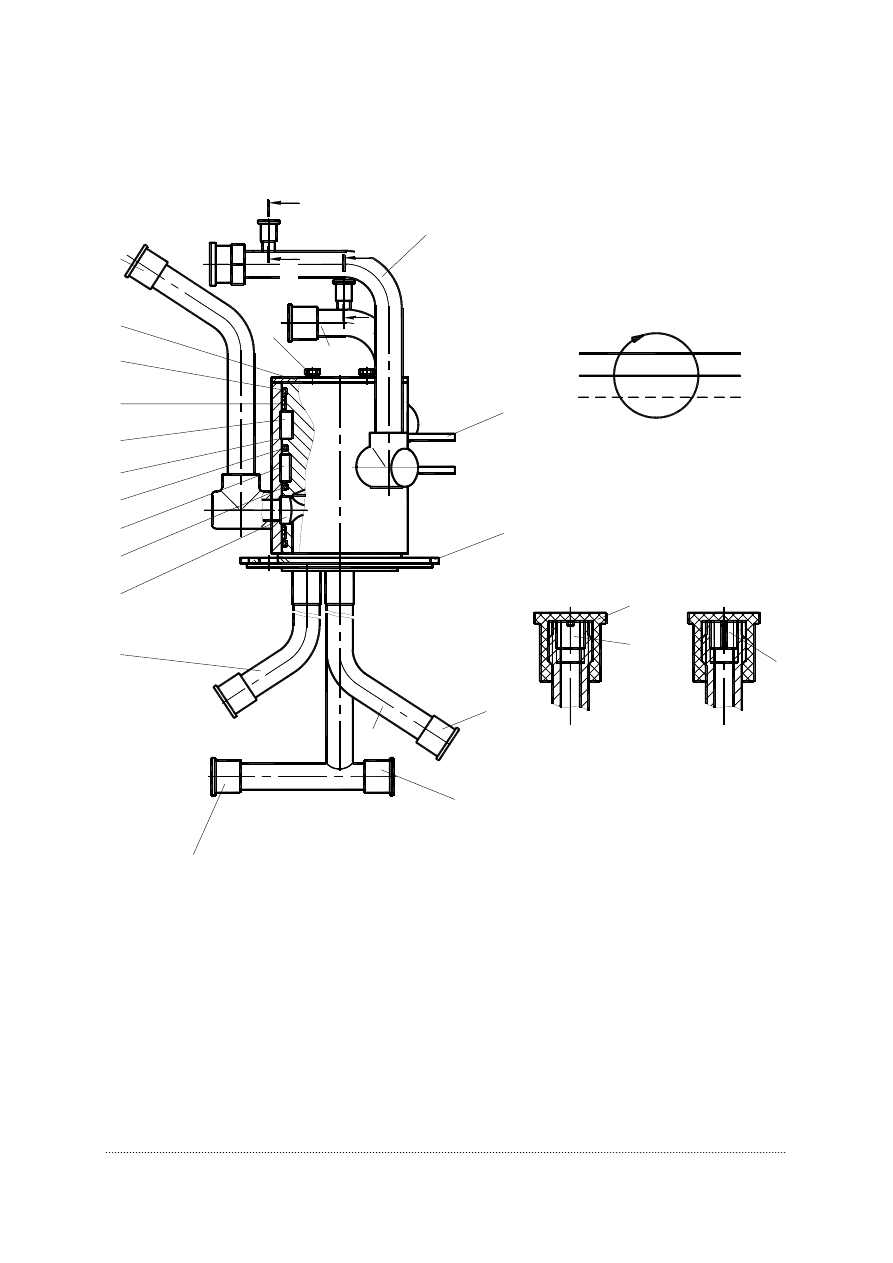

Рисунок 4.24 – Соединение вращающееся

Обозначение на принципиальной

гидравлической схеме

А-А

t

  1, 2 –
      3 –

4, 5 –

6 –
7 –
8 –
9 –

уплотнения комбинированные;
обойма в сборе;
кольца уплотнительные;
шайба;
болт;
поводок;
корпус в сборе;

10, 11, 12 –

13, 14 –



P(p) –

T(t) –

D(d) –

заглушки;
дроссели

напор;
слив;
дренаж


Б-Б

6

8

5

T

3
2

P

1

D

d

p

9

10

11

12

13

P

T

D

А

А

Б

Б

p

t

7

d
