3-29

А

5

6

7

1

2

8

3

4

9

10 11

13

12

А

14
15

1 этап

2 этап

3 этап

4 этап

6 этап

7 этап

5 этап

15

14

2

4

3

1 этап

2 этап

3 этап

4 этап

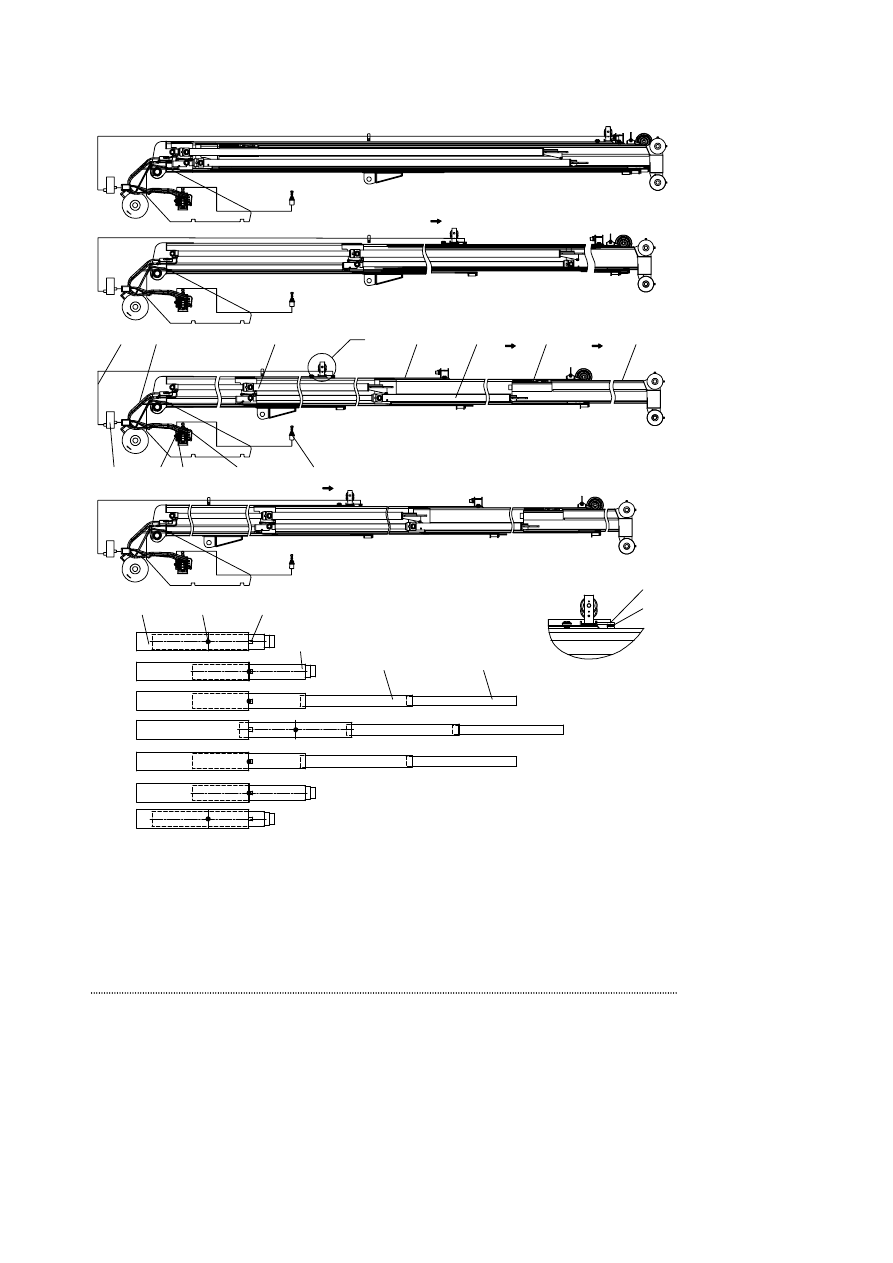

Рисунок 3.18 – Схема телескопирования стрелы







1 –
2 –
3 –
4 –
5 –
6 –








основание стрелы;
вторая секция стрелы;
третья секция стрелы;
четвертая секция стрелы;
электрическая связь;
гидравлическая связь;

7 –

8 –

9 –

10, 11 –

12 –
13 –
14 –
15 –


гидроцилиндр выдвижения (втягивания)
третьей секций стрелы;
гидроцилиндр выдвижения (втягивания)
второй секций стрелы;
система управления;
золотники;
гидрораспределитель;
джойстик;
датчик;
метка



3-30



3  этап.  Третья 3 и  четвертая 4 секции  стрелы  синхронно  выдвигаются  до

механического упора.

4  этап.  Полное  выдвижение  второй 2 секции  происходит  после  нажатия  на

кнопку 15 (рисунок 1.11) телескопирования второй секции стрелы на щитке приборов в
кабине крановщика. Стрела полностью выдвинута.

Втягивание секций стрелы:
5  этап.  При  перемещении  джойстика 12 (рисунок 1.10) на  себя  в  продольном

направлении открывается золотник 11 (рисунок 3.18) гидрораспределителя 12. Рабочая
жидкость,  нагнетаемая  гидронасосом,  втягивает  поршень  гидроцилиндра 7, который
механически  связан  со  второй 2 секцией.  Происходит  задвижение  секции 2
относительно секции 1.

6  этап.  При  достижении  датчиком 14 метки 15 на  второй 2 секции,  системой

управления 9 формируется электрический сигнал, который по средствам электрической
связи 5 переключает электромагнитный клапан гидрораспределителя 12, одновременно
по  средствам  гидравлической  связи 6, происходит  гидравлическое  переключение
каналов  рабочей  жидкости  с  гидроцилиндра 7 на  гидроцилиндр 8, тем  самым
происходит  переключение  задвижения  со  второй 2 секции  на  синхронное  задвижение
третьей 3 и четвертой 4 секций до механического упора.

7  этап.  Полное  втягивание  второй 2 секции  происходит  после  нажатия  на

кнопку 15 (рисунок 1.11) телескопирования второй секции стрелы на щитке приборов в
кабине крановщика. Стрела полностью собрана.

Для  того,  чтобы  обеспечить  плавность  хода  при  выдвижении  и  втягивании

секций  стрелы,  а  так  же  для  устранения  зазоров  между  секциями,  конструкцией
предусмотрена  установка  ползунов  между  внутренними  и  наружными  стенками
секций.  Неподвижные  ползуны  установлены  в  головных  нижних  частях  первой 1
(рисунки 3.17.1-3.17.5), второй 2 и третьей 3 секциях стрелы, а подвижные - на верхних
задних частях второй 2, третьей 3 и четвертой 4 секциях.

При  сборке  зазоры  между  ползунами  и  поверхностью  секций  регулируются

установкой  прокладок,  а  так  же  прокладки  устанавливаются  дополнительно  по  мере
износа ползунов в процессе эксплуатации.

В  оголовке  секции 4 стрелы  установлены  блоки 31, которые  с  основной

крюковой подвеской и грузовым канатом образуют грузовой полиспаст.

Натяжение  каната  выдвижения 5 осуществляется  гайками 71, а  каната

втягивания – гайками 74.

Схемы запасовки канатов  выдвижения и втягивания секций стрелы указаны на

рисунке 3.17.2.

Описание  устройства  и  работы  гидроцилиндров  выдвижения  (втягивания)

секций  стрелы  приведено  в  разделе  «Гидропривод»  настоящего  руководства  по
эксплуатации.

3.10.2 Подвеска крюковая основная

Основная  крюковая  подвеска  является  грузозахватным  органом  крана  и

предназначена  для  работы  с  телескопической  стрелой  при  восьмикратной  и
четырехкратной запасовках грузового каната.

Крюковая  подвеска состоит из рабочих блоков 4 (рисунок 3.19), вращающихся

на  подшипниках  качения  на  оси 8 и  зафиксированных  проставными  втулками 6,
траверсы 1, на которой на упорном подшипнике 12 установлен крюк 15, щек 3 и 13.



3-31

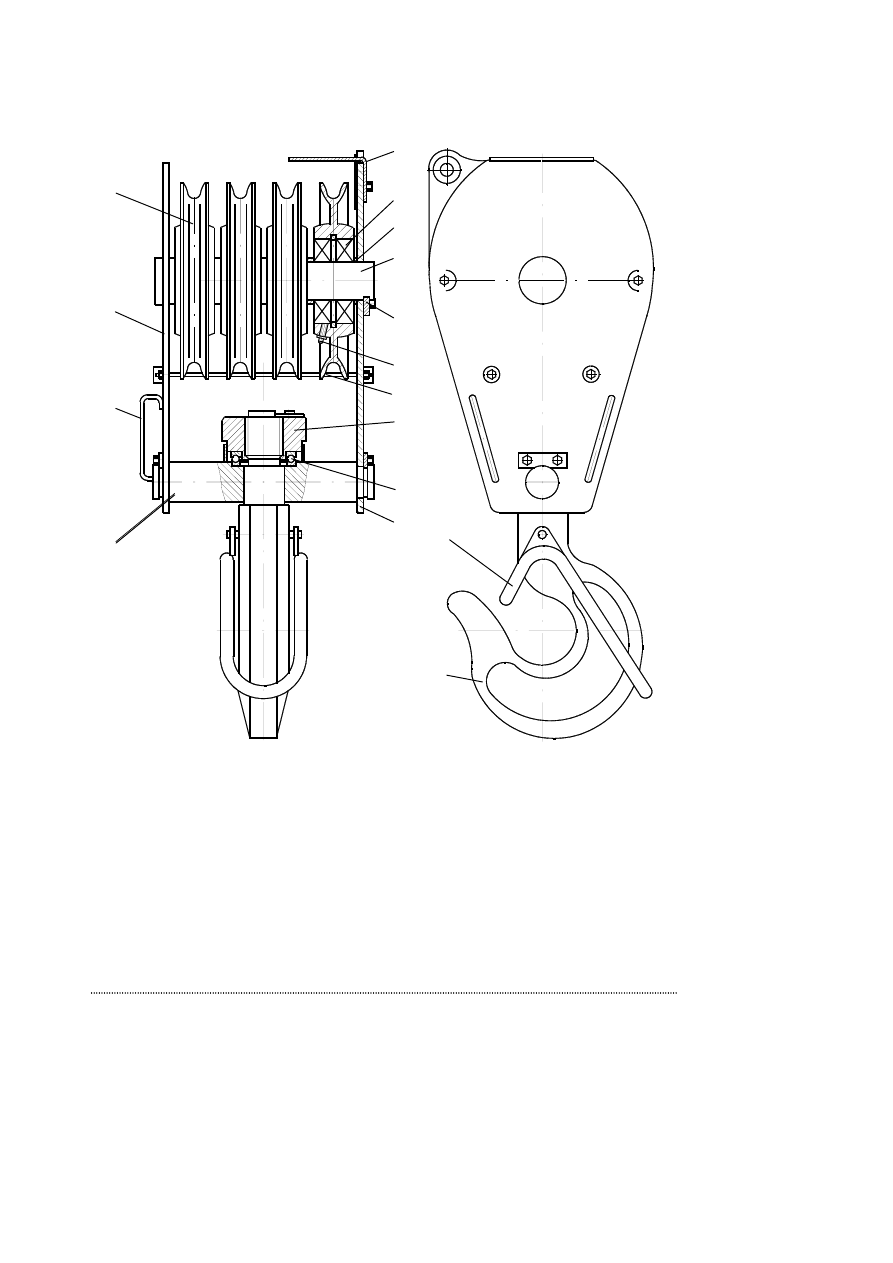

Рисунок 3.19 – Подвеска крюковая основная

1 –
2 –

3, 13 –

4 –
5 –

6, 12 –

7 –

траверса;
ручка-скоба;
щеки;
блок;
упор;
подшипники;
втулка проставная;

8 –
9 –

10 –
11 –
14 –
15 –
16 –

ось;
оседержатель;
ограничитель;
гайка;
скоба;
крюк;
пресс-масленка

3

14

4

2

15

5

6

7

8

9

11

13

16

1



3-32



От  выпадания  каната  блоки  ограждены  шпилькой 10. На  щеке 13 закреплен

упор 5 для  воздействия  на  ограничитель  высоты  подъема  крюковой  подвески.  Для
надёжного удержания грузовых строп крюк 15 оборудован скобой 14.



3.11 Сменное рабочее оборудование

Для  увеличения  длины  рабочего  оборудования  и  расширения  зоны

подстрелового  пространства  кран  может  комплектоваться  сменным  стреловым
оборудованием – удлинителем (гуськом).

На  оголовок  стрелы  монтируется  гусек 1 (рисунки 3.20.1 и 3.20.2). Длина

гуська 9 м. Общее увеличение рабочего оборудования достигает 39,7 м, а максимальная
высота подъема – 39,9 м.

При установке гуська запасовка грузового каната должна быть заменена только

на

однократную.

Вместо

основной

крюковой

подвески

устанавливается

вспомогательная крюковая подвеска.

Гусек представляет собой жесткую решетчатую сварную конструкцию из труб.
В оголовке гуська на оси установлен блок, который огибается грузовым канатом

со  вспомогательной  крюковой  подвеской.  В  основании  гуська  имеются  кронштейны,
предназначенные для крепления его на осях оголовка верхней секции телескопической
стрелы.

В целях увеличения подстрелового пространства при работе крана со сменным

рабочим оборудованием, угол закрепления гуська на оголовке стрелы может иметь два
положения: 0° или 30°.

В  случае  необходимости  установленный  на  стрелу  гусек  демонтируется  или

легко переводится в транспортное положение вдоль стрелы.

Перевод  гуська  в  транспортное  положение  выполняется  также  с  применением

дополнительного грузоподъемного средства. Гусек разъединяется с оголовком стрелы,
а  затем  разворачивается  на 180

°,  после  чего  устанавливается  вдоль  стрелы  на

кронштейне поддержки и фиксируется.

Монтаж  и  демонтаж  гуська  подробны  описаны  в  разделе  «Подготовка  крана  к

использованию» настоящего руководства по эксплуатации.

3.11.1 Подвеска крюковая вспомогательная

Вспомогательная крюковая подвеска является грузозахватным органом крана и

предназначена для работы со сменным рабочим оборудованием (гуськом).

Вспомогательная  крюковая  подвеска  применяется  только  с  однократной

запасовкой грузового каната.

Вспомогательная крюковая подвеска состоит из тяги 1 (рисунок 3.21) и крюка 5,

вращающихся на упорных подшипниках 7, установленных в траверсах 4. Оси траверс
соединены щеками 3.

Скоба 6 предохраняет  съемное  грузозахватное  приспособление  от

самопроизвольного выпадания из зева крюка грузовых строп.

Со  вспомогательной  крюковой  подвеской  грузовой  канат  соединяется

посредством клиновой обоймы

Грузовой  канат  соединяется  с  клиновой  обоймой  с  помощью  клина,  скобы  и

колодки.

Масса вспомогательной крюковой подвески 0,05 т.
