3-25

Б - Б

Д - Д

А - А

В - В

Г - Г

Е

З - З

20

18

19

22

20

21

18

23

24

25

27

26

28, 29, 30

39

38

18

20

18

20

31

32

33, 34

35

36, 37

Ж

31

32

33, 34

35

36, 37

40

42

41

43

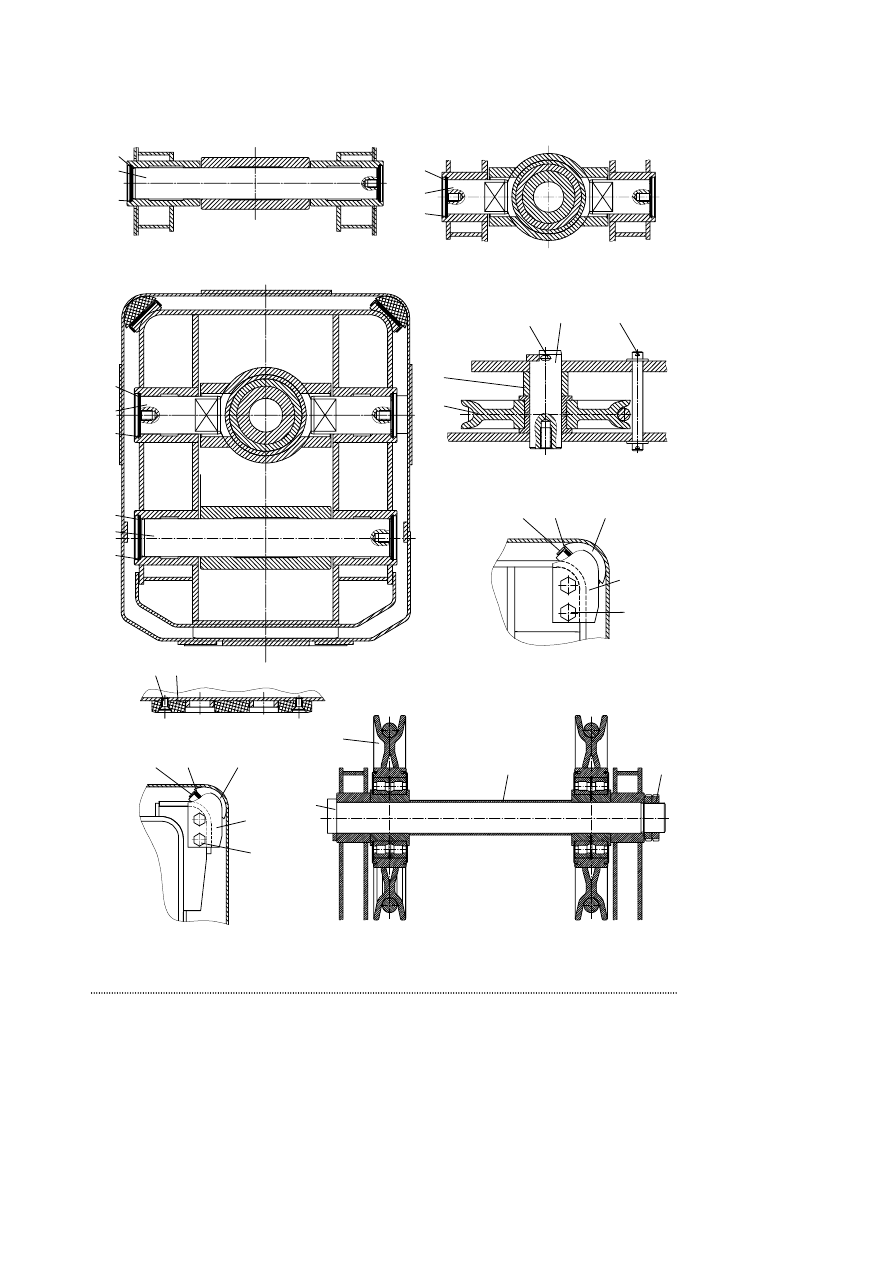

Рисунок 3.17.3 - Стрела телескопическая



3-26

И - И

К - К

Л - Л

М - М

Н - Н

45

44

46, 47, 48

49

50

51

52

57

53

54

56

55

58

59

59

62

60, 61

П - П

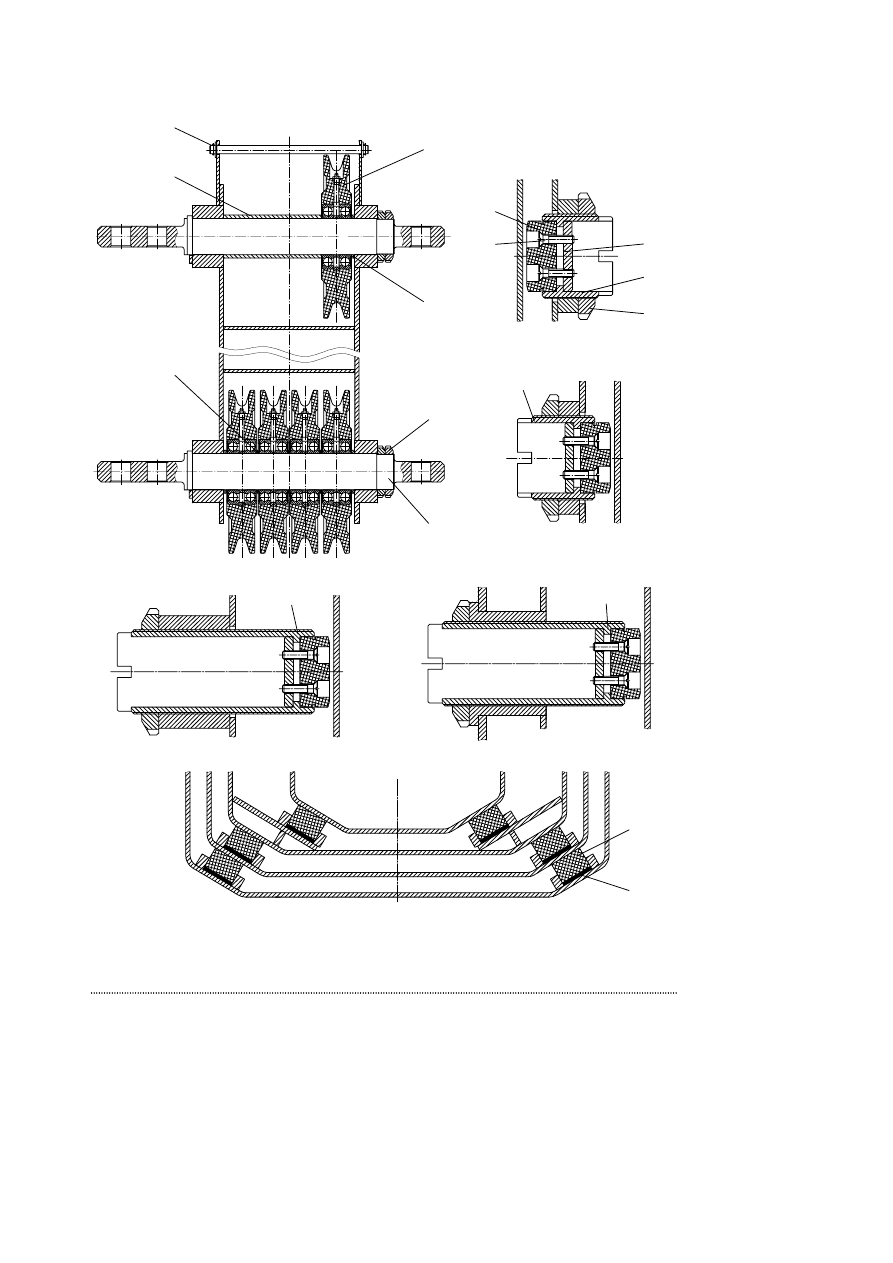

Рисунок 3.17.4 - Стрела телескопическая



3-27

Р

Я - Я

Ю

Э

У

C

Ц - Ц

Ф

Щ - Щ

63

64, 65

66, 67, 68

69

70

Ш

83

84, 85

74

75

76

73

79

78

77

80
81

82

86, 87, 88

Щ

Щ

89

90

91

92

93, 67

94

Ш

Т

5

71, 72

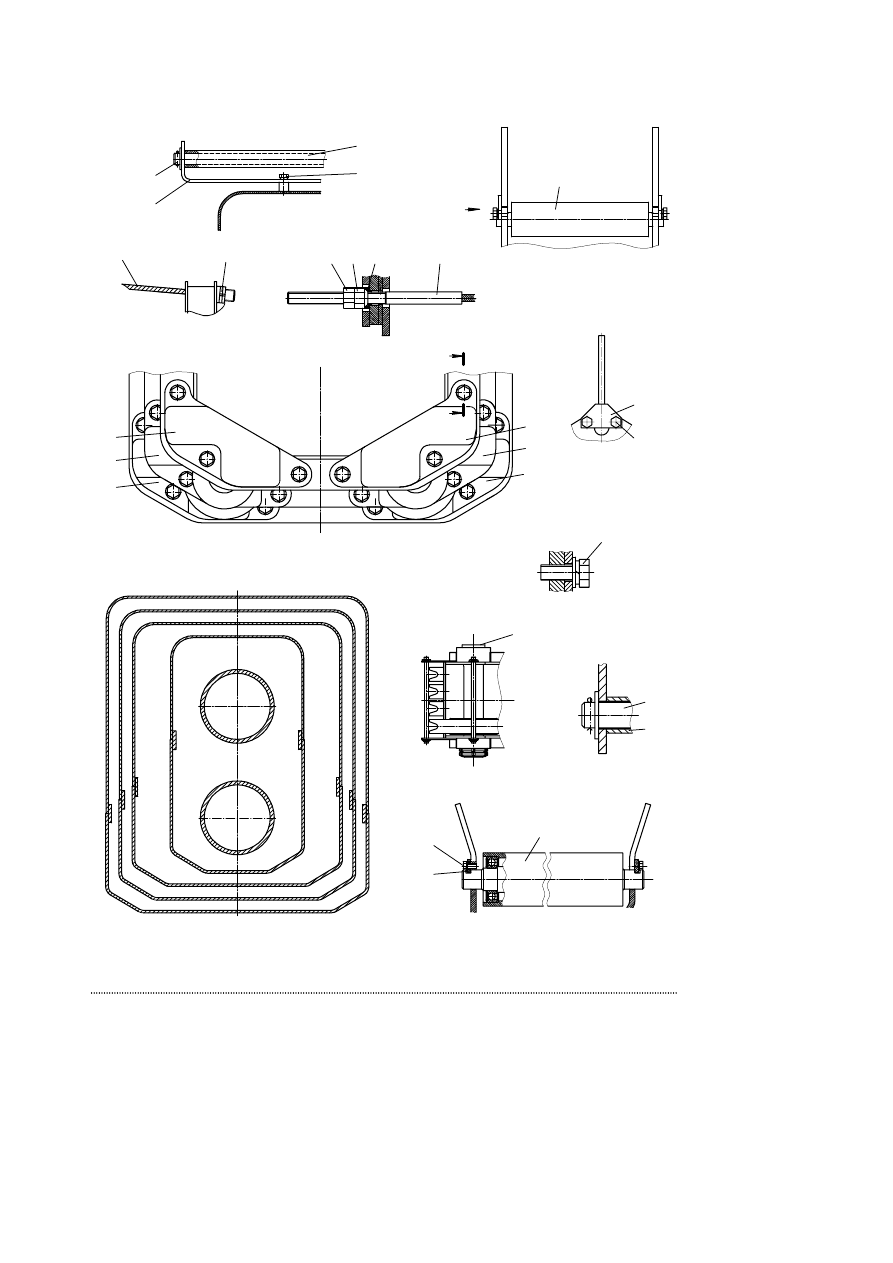

Рисунок 3.17.5 - Стрела телескопическая



3-28



Гидроцилиндр 7 располагается  внутри  четвертой 4 секции  стрелы  и  опирается

на  роликовую  опору.  Третья  секция  стрелы 3 установлена  внутри  второй 2 секции  и
выдвигается  (втягивается)  гидроцилиндром 7 выдвижения  секций  стрелы,  гильза
которого  крепится  к  кронштейнам,  расположенным  на  внутренней  поверхности
боковых стенок секции, а шток крепится к стенкам второй 2 секции.

На  задней  части  внутренних  боковых  поверхностей  третьей 3 секции

установлены два блока 24, которые служат для втягивания четвертой секции 4 стрелы
канатом втягивания 5. На головной части третьей 3 секции установлены два блока 41,
которые служат для выдвижения четвертой 4 секции стрелы канатом выдвижения 5.

Четвертая 4 секция  стрелы  установлена  внутри  третьей 3 и  выдвижение

(втягивание)  ее  осуществляется  канатами  выдвижения 5 и  втягивания 76. Для  того,
чтобы  нагрузка  на  канаты  распределялась  равномерно  на  верхней  и  боковых
поверхностях  секции  установлены  уравнительные  блоки.  Выдвижение  четвертой 4
секции  стрелы  производится  в  следующем  порядке:  третья 3 секция,  выдвигаемая
гидроцилиндром 7, через  блоки,  расположенные  на  ее  головной  части,  вытягивает
канат выдвижения 5, который проходит через уравнительный блок, расположенный на
верхней  плоскости  четвертой 4 секции,  а  концы  его  закреплены  на  головной  верхней
части  второй 2 секции  стрелы.  Так  как  длина  каната  постоянна,  то  третья 3 секция,
выдвигаясь, вытягивает четвертую 4 секцию на такое же расстояние.

Одновременно с выдвижением третьей 3 секции происходит удлинение верхней

ветви  каната 76 втягивания,  а  нижняя  ветвь  каната 76 втягивания  сокращается.
Втягивание  четвертой 4 секции  стрелы  производится  в  следующем  порядке:  третья 3
секция,  втягиваемая  гидроцилиндром 7, через  блоки,  расположенные  на  боковых
стенках  задней  части  второй 2 секции,  тянет  канат  втягивания 76, который  проходит
через уравнительный блок на верхней плоскости и два боковых уравнительных блока
четвертой 4 секции, а концы его закреплены на головной части второй 2 секции стрелы.
Так  как  длина  каната  постоянна,  то  третья 3 секция  втягиваясь,  сама  втягивает
четвертую 4 секцию  на  такое  же  расстояние.  Одновременно  с  втягиванием  третьей 3
секции происходит втягивание каната выдвижения четвертой 4 секции стрелы.

На  оголовке  четвертой 4 секции  стрелы  расположены  обводные  блоки,  через

которые  производится  запасовка  грузового  каната.  В  верхней  части  оголовка
установлен  обводной  блок,  служащий  для  направления  грузового  каната  от  грузовой
лебедки  к  грузовым  блокам  оголовка,  которые  предназначены  для  связи  с  крюковой
подвеской и изменения кратности запасовки грузового каната.

Телескопирование секций стрелы происходит поэтапно.
Выдвижение секций стрелы:
1  этап.  При  перемещении  левого  джойстика 12 (рисунок 1.10) в  продольном

направлении от себя открывается золотник 10 (рисунок 3.18) гидрораспределителя 12.
Рабочая  жидкость,  нагнетаемая  гидронасосом,  толкает  поршень  гидроцилиндра 7,
который  механически  связан  со  второй 2 секцией,  происходит  выдвижение  второй 2
секции относительно первой 1 секции.

2  этап.  При  достижении  датчиком 14 метки 15 на  второй 2 секции,  системой

управления 9 формируется электрический сигнал, который по средствам электрической
связи 5 переключает электромагнитный клапан гидрораспределителя 12, одновременно
по  средствам  гидравлической  связи 6, происходит  гидравлическое  переключение
каналов  рабочей  жидкости  с  гидроцилиндра 7 на  гидроцилиндр 8, тем  самым
происходит переключение выдвижения секций со второй 2 на третью 3 и четвертую 4.
