Автоматический ограничитель грузоподъёмности MS-200 для крана SR-300LS - часть 8

- 26 -

 1)

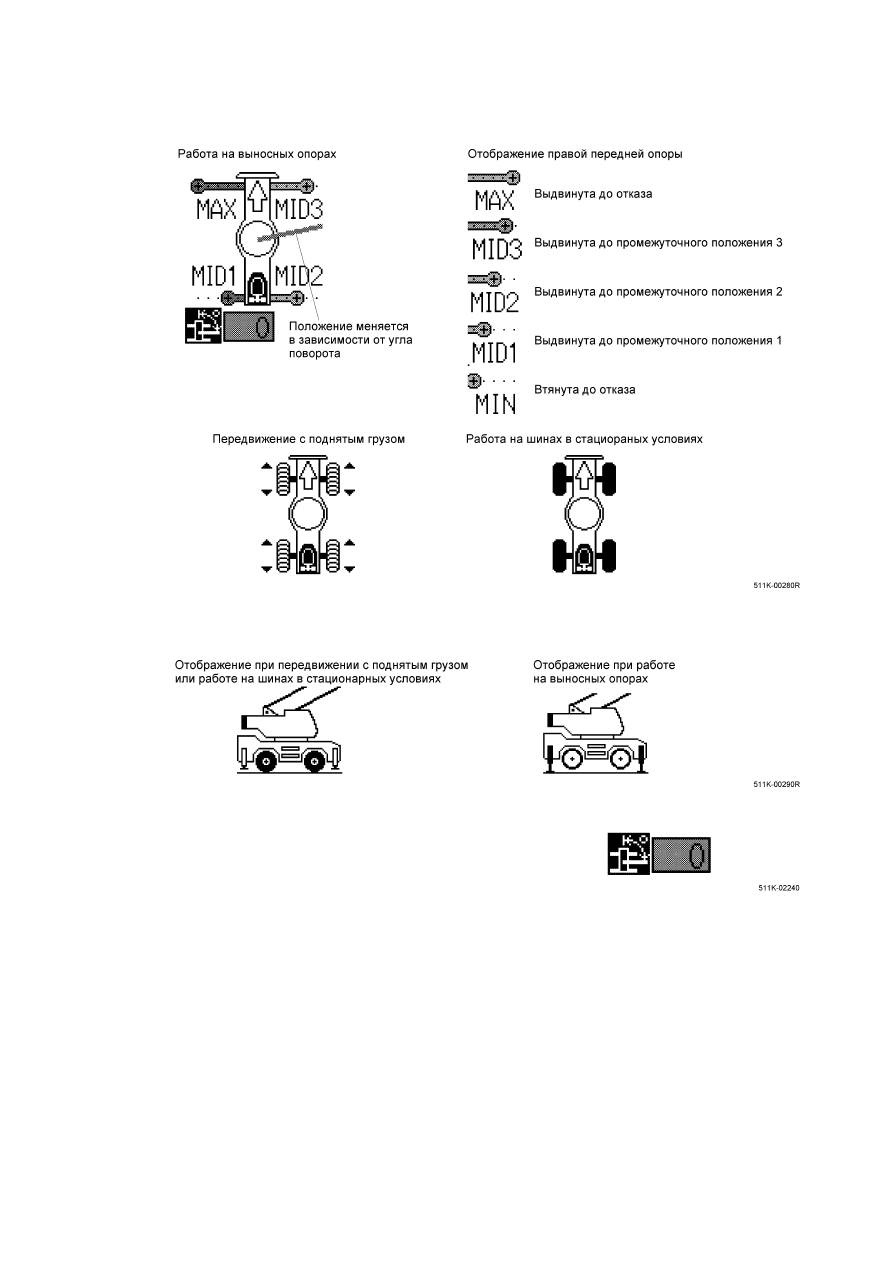

Отображение состояния выносных опор и отображение угла поворота



①  Отображение состояния выносных опор



  В зависимости от состояния выносных опор изменяется и другое изображение, как показано ниже.



②  Отображение угла поворота



  Когда  крановое  оборудование  направлено  вперед,

отображается  ноль.  Эта  цифра  увеличивается  по  мере
поворота  в  правом  направлении,  достигая 180, когда
крановое оборудование направлено назад.

- 27 -

 2)

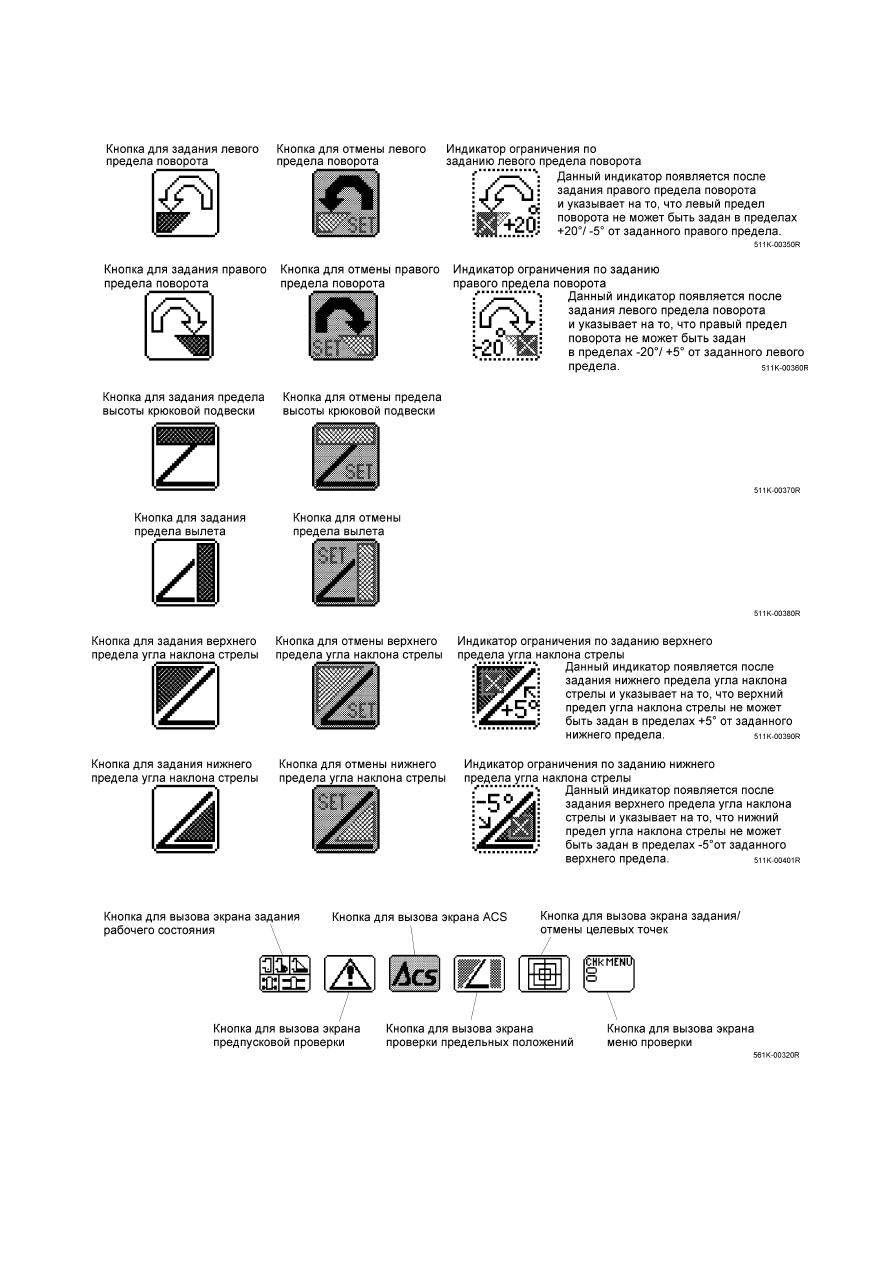

Кнопки задания/отмены предельных положений



 Кнопки задания/отмены предельных положений расположены в правом участке экрана ACS.

 3)

Кнопки переключения экранов



 Кнопка переключения экранов, соответствующая отображающемуся экрану, показывается на окрашенном

фоне. На «экране ACS» таким образом выделяется кнопка для вызова «экрана ACS».

- 28 -

 4)

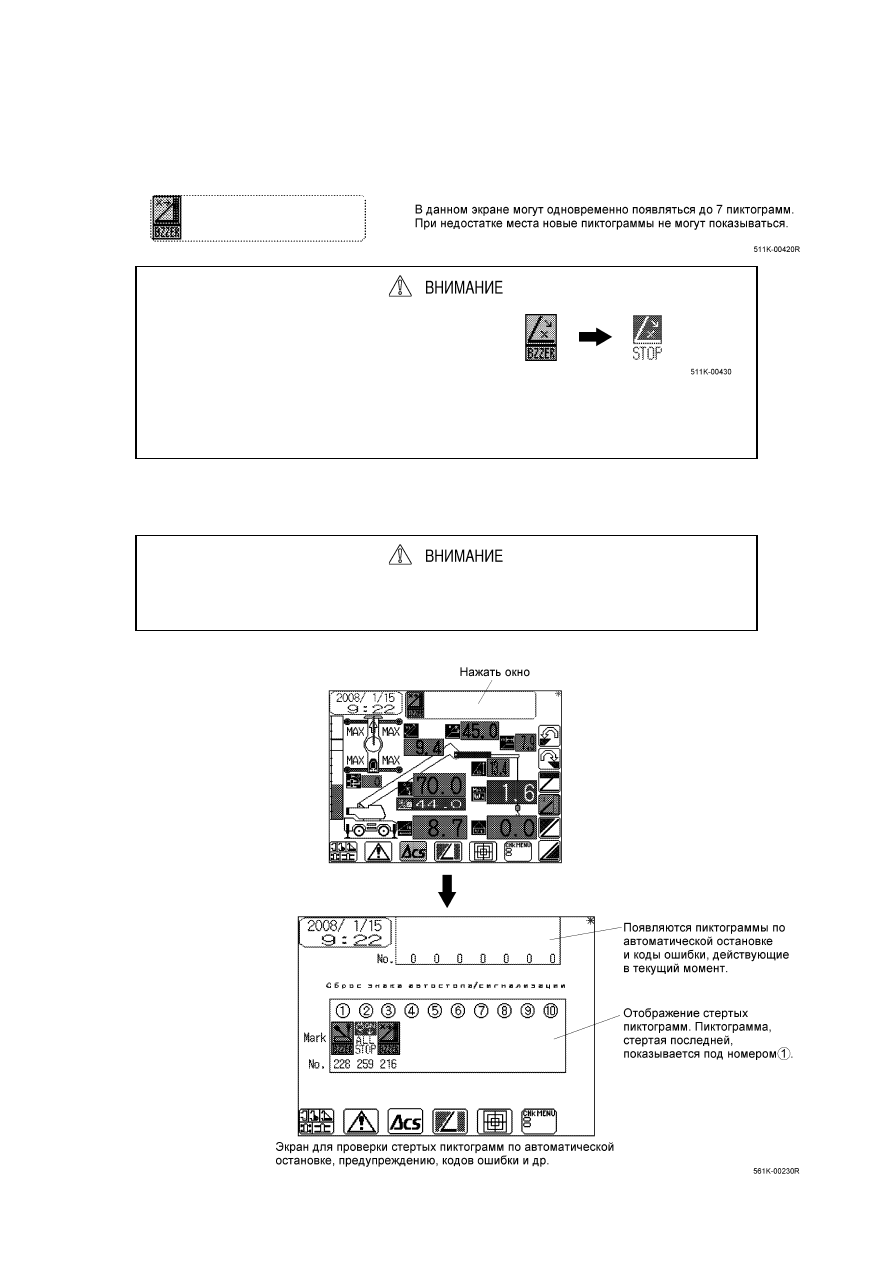

Окно  для  отображения  пиктограмм  по  автоматической  остановке  и  предупреждению,  а  также  кодов
ошибки



 На верху «экрана ACS» расположено окно для отображения пиктограмм по автоматической остановке и

предупреждению, а также кодов ошибки и др.

Пиктограммы по предупреждению и
автоматической остановке по одной и той же
причине не могут появляться одновременно.
Когда функция автоматической остановки срабатывает из-за достижения нижнего
предельного угла наклона стрелы при отображении пиктограммы по соответствующему
предупреждению, последняя заменяется пиктограммой по остановке.

(511K-0020-0R)



①  При  нажатии  данного  окна  появляется  экран,  на  котором  можно  проверять  ранее  появившиеся

пиктограммы по автоматической остановке и предупреждению, коды ошибки и др.

Крановая  установка  становится  в  состоянии  автоматической  остановки  при  появлении
экрана отображения стертых пиктограмм по автоматической остановке и предупреждению.

(511K-0058-0R)

- 29 -

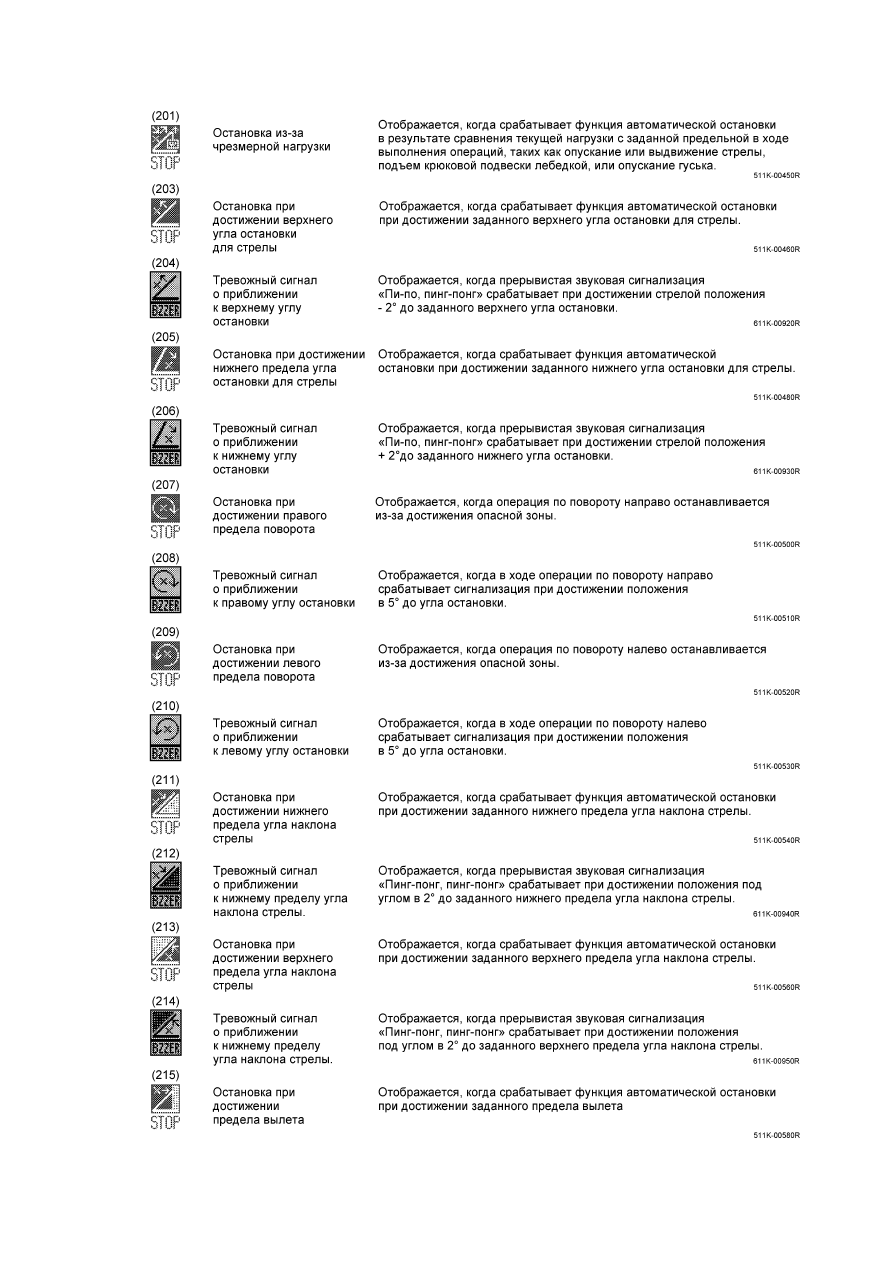

②  Описание пиктограмм, отображаемых в вышеуказанном экране
