Автоматический ограничитель грузоподъёмности MS-200 для крана SR-300LS - часть 7

- 22 -

 1)

Когда  выбрана  «работа  гуськом», «работа  вспомогательным  одноканатным  блоком»  или  «установка
гуська».



 Кнопка

 появляется при выборе работы стрелой, как показано ниже на рисунке.



 Кнопки

 и

 появляются после выбора состояния стрелы и состояния выносных опор.

 2)

Когда выбрана «работа гуськом» или «работа стрелой с гуськом»



 Кнопка

 появляется.



 При выборе работы стрелой с гуськом кнопка

 также появляется.



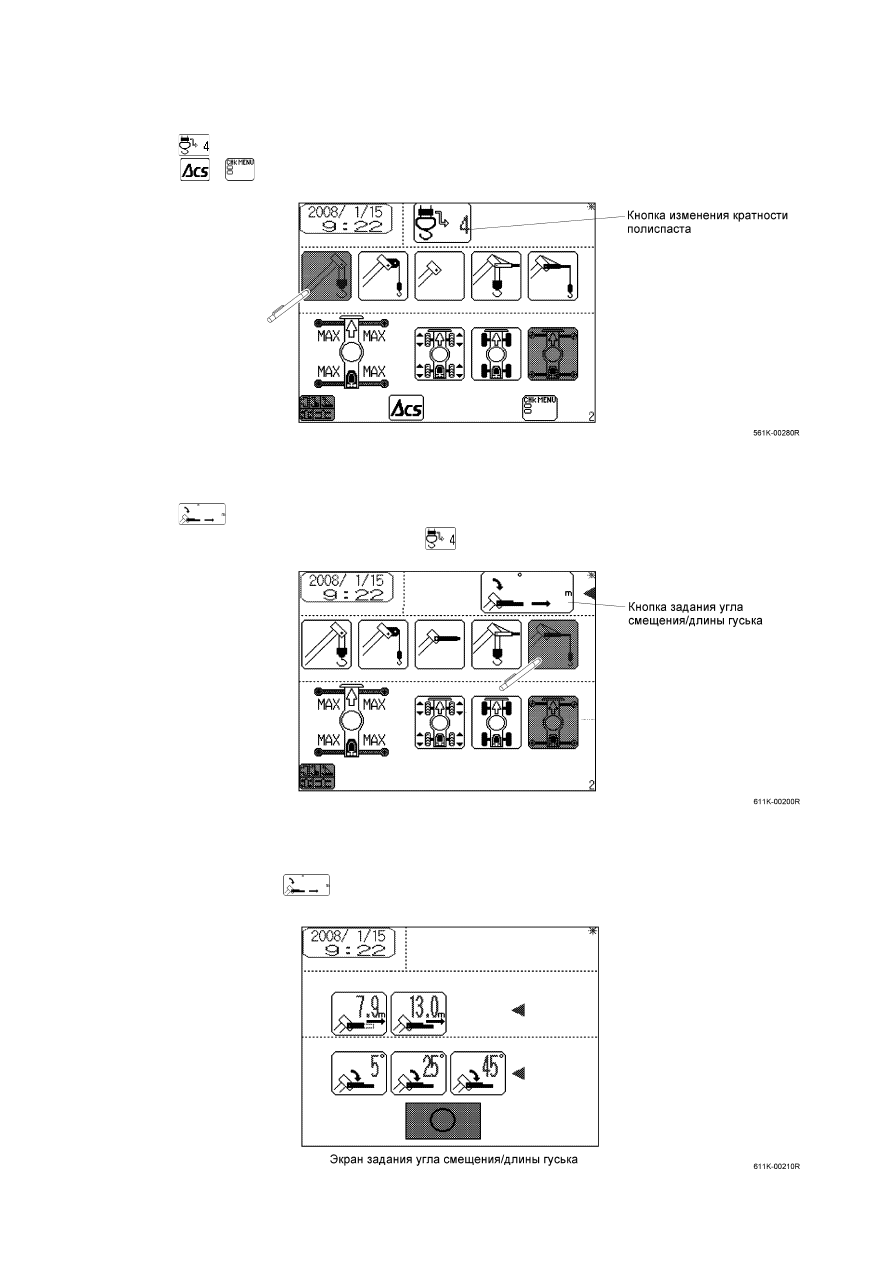

①  Экран задания угла смещения/длины гуська



  При нажатии кнопки

 появляется экран задания угла смещения/длины гуська.

- 23 -



  Данный  экран  применяется  для  выбора  подходящих  величин  угла  смещения  и  длины  гуська.  При

нажатии  любой  из  кнопок  она  становится  желтой.  Когда  выбраны  угол  смещения  и  длина  гуська,

мигающая  лампочка

  гаснет  и  кнопка  ввода

,  расположенная  в  центре  внизу  экрана,

преобразуется в кнопку

. Нажимают кнопку

.



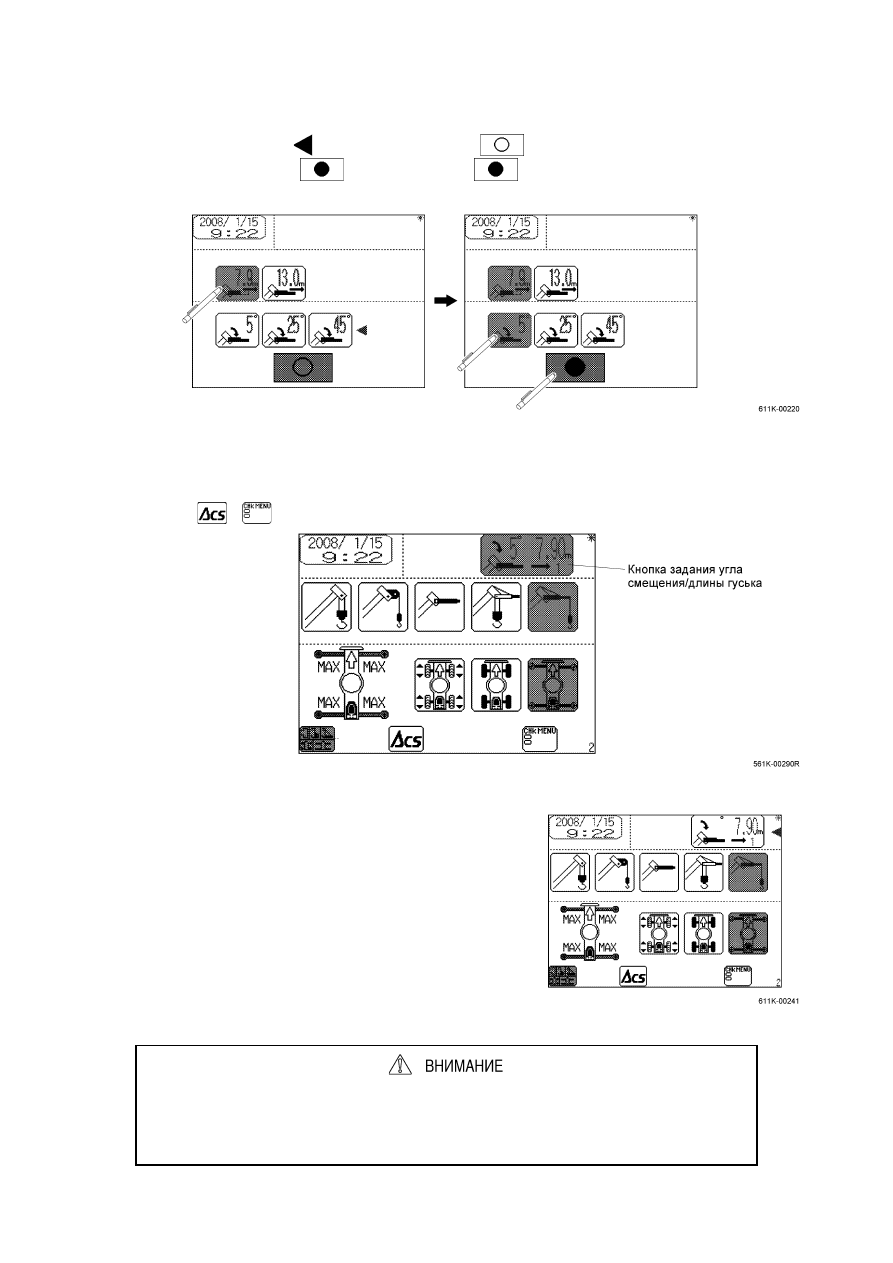

  После  выбора  угла  смещения  и  длины  гуська  кнопка  для  выбора  угла  смещения  и  длины  гуська

показывается в желтом цвете, как показано ниже.



  Кнопки

 и

 появляются после выбора состояния стрелы и состояния выносных опор.



  Если  выбран  только  один  параметр  по  гуську  (угол

смещения  или  длины  гуська),  кнопка  для  выбора  угла
смещения/длины  гуська  не  становится  желтой,  как
показано ниже.



  Когда это происходит, следует еще раз выбрать параметры

по гуську.

Следует выбрать подходящее состояние  гуська, состояние стрелы и состояние выносных
опор.  Если  одно  или  более  из  этих  состояний  не  выбрано,  невозможно  переходить  к
следующему экрану.

(511K-0066-0R)

- 24 -

 (2) Кнопки для изменения состояния выносных опор

 1)

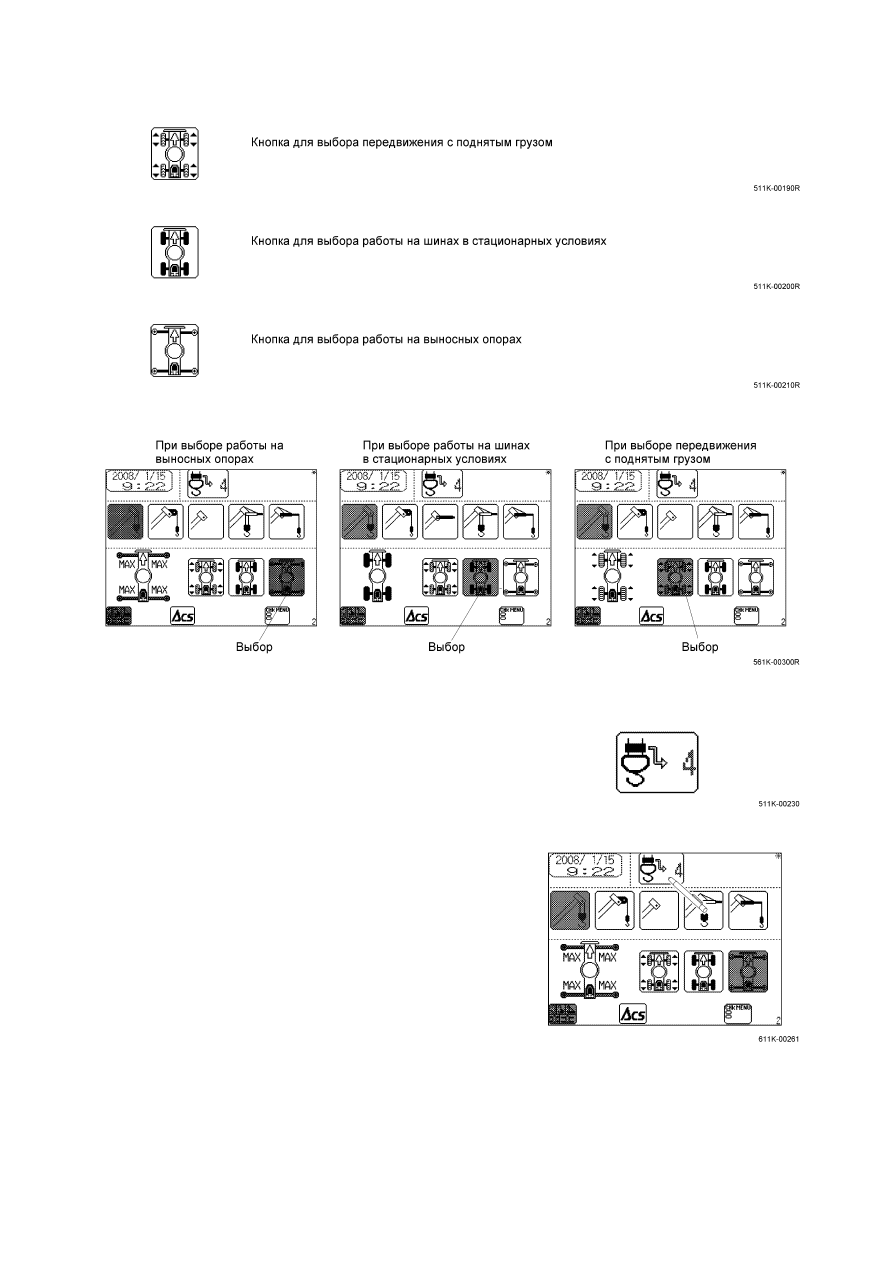

Экран, появляющийся при выборе каждой из указанных кнопок

 (3) Экран для изменения кратности полиспаста
 1)

Кнопка для изменения кратности полиспаста

 2)

При  нажатии  кнопки  для  изменения  кратности  полиспаста
появляется соответствующий экран.

- 25 -

 3)

Изменение кратности полиспаста

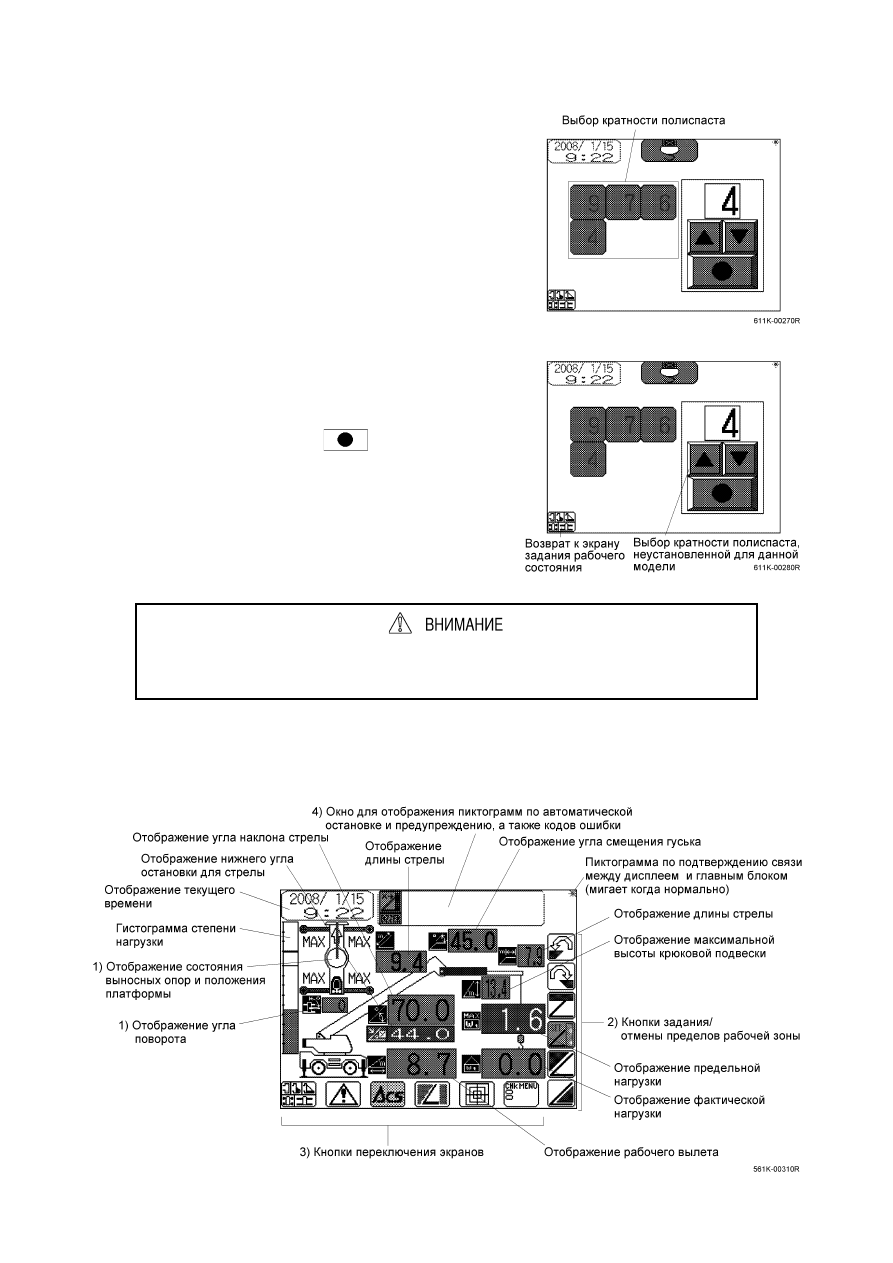

①  На  экране  показывают ся  кратно сти  полиспаст а,

установленные  для  применяемой  модели  крана.  Для
изменения кратности нажимают кнопку с нужной цифрой.
После выбора кратности дисплей возвращается к «экрану
задания рабочего состояния».



②  Для  выбора  кратности,  иной  чем  установленные  для

данной модели, изменяют цифру, показанную на экране, с
помощью  кнопки ▲  или ▼.  Выбрав нужную кратность,
вводят ее нажатием кнопки

.

Невозможно  вводить  в  качестве  кратности  полиспаста 1 или  число,  превышающее
максимальную кратность, установленную для применяемой модели.

(511K-0067-0R)

4-2-2  Экран ACS

 (561K-0003-0R)

 (1) Описание элементов на экране
