Кран-трубоукладчик ТЛ-ДТ-54 (технические характеристики) описание и технические характеристики |
Кран-трубоукладчик ТЛ-ДТ-54 дизельный, грузоподъемностью 3 т оснащается крюком. Базой крана является гусеничный трактор ДТ-54 со снятой кабиной.

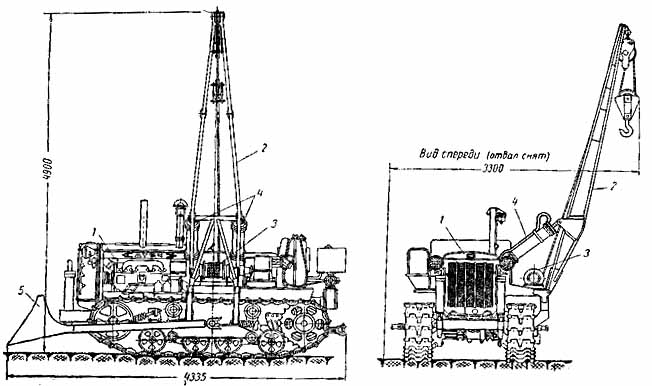

| Кран-трубоукладчик ТЛ-ДТ-54 |
Привод всех механизмов - гидравлический
от дизеля Д-54. Отбор мощности к рабочим органам производится через
мультипликатор и далее к шестеренному насосу гидропривода УМГЛ. Привод
грузовой лебедки осуществляется через шестеренный редуктор от
гидравлического насоса типа НПА-64 производительностью 97 л/мин и
рабочим давлением 75 кг/см.
Изменение вылета стрелы производится при помощи двух гидроцилиндров.
Стрела крана А-образной формы - сварная, коробчатого сечения,
присоединяется к трактору с левой стороны; противовес из чугунных плит
неподвижно закреплен с правой стороны трактора. Управление всеми
механизмами крана - рычажное. Кран-трубоукладчик снабжается бульдозерным
оборудованием с гидравлическим управлением отвалом. При перемещении
крана с одного объекта на другой противовес снимается.
|
Кинематическая и

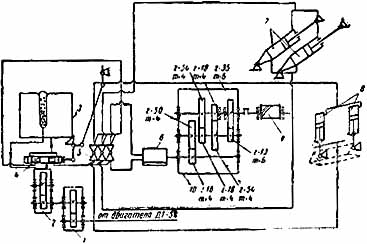

гидравлическая схемы крана-трубоукладчика ТЛ-ДТ-54: 1 - мультипликатор; 2 - шестеренный насос; 3 - масляный бак; 4 - распределитель позиционный; 5 - распределительный кран; 6 - гидронасос НПА-64; 7 - гидроцилиндры подъема стрелы; 8 - гидроцилиндры подъема ножа; 9 - лебедка грузовая; 10 - редуктор шестеренчатый |
