Пневмоколесный кран МКП-16 (технические характеристики)

Пневмоколесный кран МКП-16 (технические характеристики)
описание и технические характеристики

Кран МКП-16 - дизельный грузоподъемностью 16 т, оснащен основным и вспомогательным крюками. Все исполнительные механизмы приводятся от дизеля через зубчатые передачи и независимые реверсы, что позволяет совмещать рабочие движения.
Конструкции грузовой и стреловой лебедок унифицированы, имеют обгонные муфты, что дает возможность опускать грузы или стрелу на режиме двигателя. Механизм поворота оснащен реверсом с фрикционными муфтами, которые позволяют с помощью гидроуправления регулировать скорость разгона и торможения поворота.
Кран оснащен основной стрелой длиной 10 м, которая с помощью сменных секций может быть удлинена до 18 и 26 м. На конец Г-образного наголовника стрел можно установить неуправляемый гусек длиной 2,3 м.

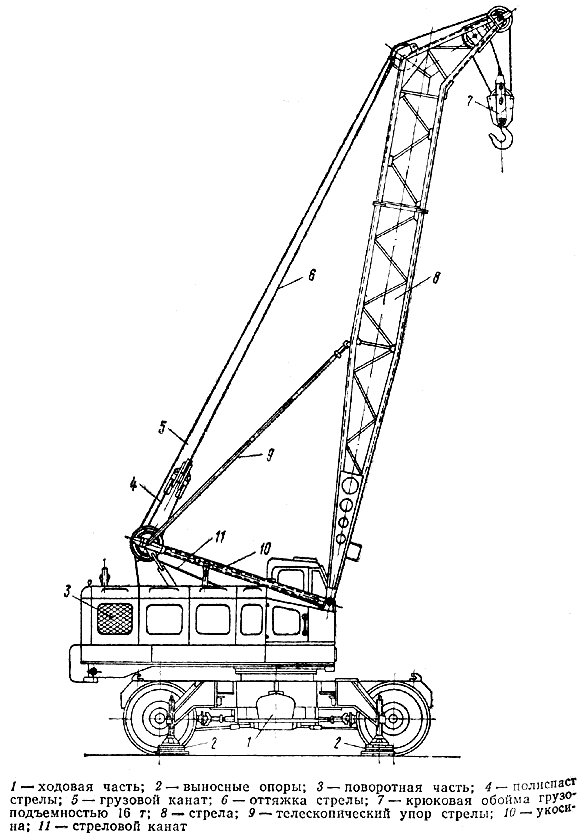

Конструктивная схема крана МКП-16

Поворотная платформа крана МКП-16 унифицирована с платформой крана МКГ-16М на гусеничном ходовом устройстве.

Технические характеристики крана МКП-16

Грузоподъемность, т:
..на выносных опорах	16,0 - 4,0
..без выносных опор	12,0 - 3,0
Вылет (наименьший - наибольший), м	4,1 - 10,0
Наибольшая высота подъема, м	10,5 - 6,0
Стреловое оборудование:
..основное	Н*
..сменное (тип Х количество модификаций)	У Х 3; Г*
Длина стрелы, м	10,0
Скорость подъема (опускания), м/мин:
..наибольшая	11,0
..наименьшая	2,3
Частота поворота, об/мин	0,4 - 1,7
Скорость передвижения, км/час:
..рабочая	5,0
..транспортная	3,6 - 7,0
Грузоподъемность при передвижении, т	6,8
Преодолеваемый уклон пути, град.	12
База, мм:	4100
Колея колес, мм:
..передних	2450
..задних	2400
Число колес, (всего Х ведущих)	4 Х 4
Обозначение шин	14,00 Х 20
Число осей (передних Х задних)	1 Х 1
Наименьший радиус поворота, м	6,1
Дорожный просвет, мм	275
Расстояние между выносными опорами, мм:
..вдоль продольной оси крана	4000
..поперек продольной оси крана	3600
Двигатель силовой установки	СМД-14
Наибольшая мощность, л.с.	60
Привод	механический
Габаритные размеры в транспортном положении, мм:
..длина	14500
..ширина	3200
..высота	4000
Рабочая масса крана, т	24,0
В том числе:
..масса ходового устройства вместе с опорно-поворотным устройством	---
..масса противовеса	3,6
Нагрузка на мосты, тс:
..передний	10,0
..задний	14,0

* - Н - с невыдвижной основной стрелой; У - с невыдвижной удлиненной стрелой; Г- с невыдвижной удлиненной стрелой с гуськом.

Техническая характеристика крана МКП-16 при работе со сменным стреловым оборудованием

	Удлиненные стрелы от 15 до 23 м	Удлиненная стрела 23 м с гуськом 2,3 м
Грузоподъемность на выносных опорах, т, при вылете
..наименьшем	11,5 - 5,5	4,0
..наибольшем	2,0 - 1,0	0,8
Вылет, м:
..наименьший	5,0 - 7,5	9,0
..наибольшем	9,0	22,0
Высота подъема крюка, м, при вылете
..наименьшем	15,0 - 25,0	26,0
..наибольшем	10,0 - 15,0	17,0

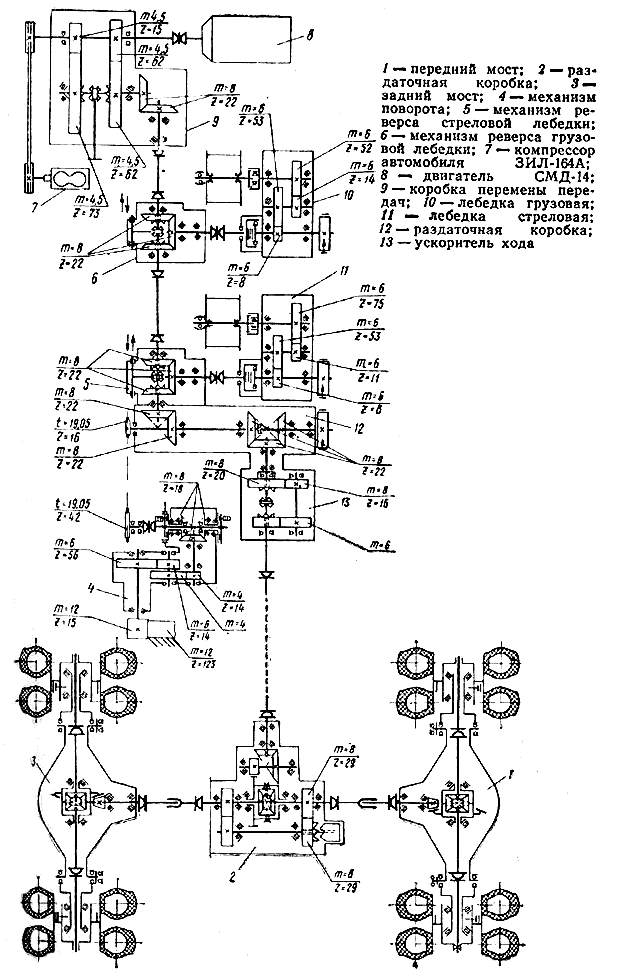

Кинематическая схема крана МКП-16
