Автомобильные краны КС-2561К и КС-2561К-1 (технические характеристики)

Автомобильные краны КС-2561К и КС-2561К-1 (технические характеристики)
описание и технические характеристики

Краны КС-2561К и КС-2561К-1 грузоподъемностью 6,3 т с механическим приводом монтируют на шасси грузового автомобиля ЗИЛ-130. Шасси оборудовано торсионным стабилизатором с фиксируемой тягой и откидными выносными опорами с пружинным балансиром. Для механизации установки кранов на выносные опоры у крана КС-2561К применяют автомобильные гидродомкраты, а у крана КС-2561К-1 - гидропривод. Опорно-поворотное устройство роликовое.

Техническая характеристика автокранов КС-2561К и КС-2561К-1

Базовый автомобиль	ЗиЛ-130
Мощность шасси базового автомобиля, кВт	110
Стреловое оборудование:
..основное	невыдвижная стрела; выдвижная стрела
..сменное	с удлиненной стрелой; с удлиненной стрелой с гуськом
Длина основной стрелы, м	8
Вылет (наименьший - наибольший), м	3,3 - 7
Грузоподъемность при вылете (наименьшем - наибольшем), т:
..на выносных опорах	6,3 - 1,9
..без выносных опор	1 - 0,3
Грузоподъемность при передвижении, т	1,6
Скорость подъема (опускания) груза, м/мин:
..наибольшая	13
..наименьшая	0,4
Частота вращения, об/мин	0,1 - 2,5
Скорость изменения вылета, м/мин	11

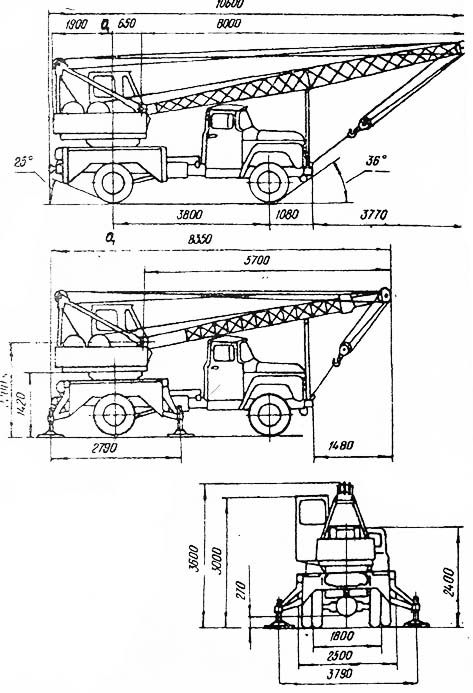

Размеры в транспортном положении, м:
..длина (с выдвижной / невыдвижной стрелами)	8,5 / 10,6
..ширина	2,5
..высота	3,6
Вес крана, т	9,25 (8,98) - для КС-2561К 9,53 (9,26) - для КС-2561К-1

В отличие от крана КС-2561Д основным стреловым оборудованием является невыдвижная или выдвижная решетчатая стрела. У выдвижной стрелы подвижная секция выдвигается с помощью пневмоцилиндра, а втягивается с помощью стрелового каната. Комплект сменного рабочего оборудования такой же, как у краиа КС-2561Д.
Канаты, применяемые на кранах КС-2561К и КС-2561К-1 аналогичны канатам, применяемым на кранах КС-2561Д и КС-2561ДА. Исполнительные механизмы крана на поворотной платформе располагают аналогично механизмам крана КС-2561Д.
Кинематическая схема отличается, только системой отбора мощности для привода механизмов крана. У этих машин отбор мощности происходит не от коробки передач автомобиля, а через специальный редуктор отбора мощности.

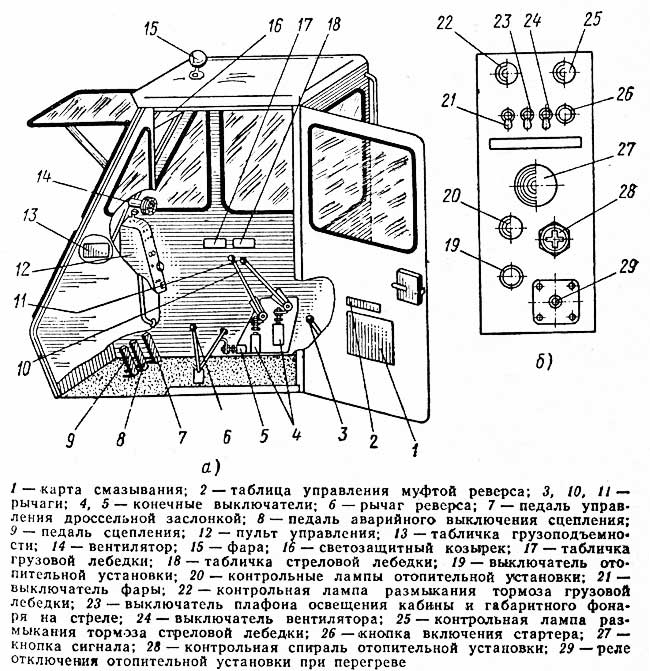

Кабина управления (а) и пульт управления (б) кранов КС-2561К и КС-2561К-1
