Автомобильные краны КТС-3 и КТС-3Г (технические характеристики)
описание и технические характеристики |
Краны предназначены для выполнения
строительно-монтажных работ при возведении гражданских и промышленных
зданий высотой до 3 этажей, а также для погрузочно-разгрузочных работ.
Максимальная грузоподъемность кранов - 3 т.

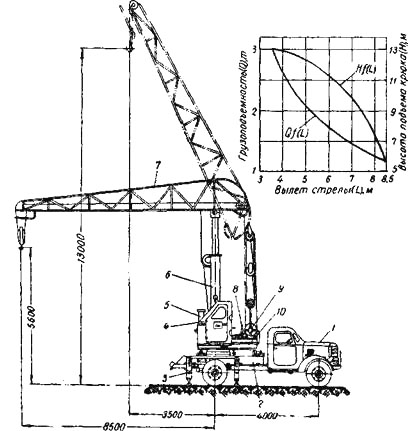

Автомобильный кран КТС-3:
1-шасси автомобиля ЗиС-150; 2-неподвижная рама; 3-выносные
опоры; 4-кабина крановщика; 5-опора стрелы; 6-телескопическая
мачта; 7-стрела; 8-опора колонны; 9-лебедки крана; 10-поворотная
рама |

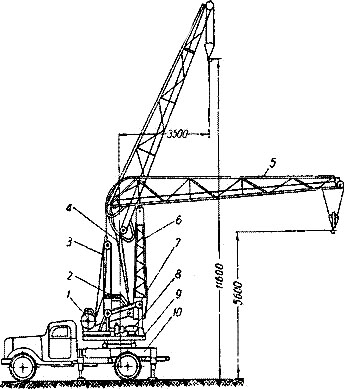

Автомобильный башенный кран
КТС-ЗГ:
1-лебедка; 2-кабина крановщика; 3-стреловой полиспаст;
4-грузовой канат; 5-стрела; 6-башня; 7-рама портала; 8-механизм
поворота; 9-рама поворотная; 10-рама |
Кран КТС-3 смонтирован
на раме шасси автомобиля ЗиС-150. Автокран может производить такие
рабочие движения: подъем или спуск груза крюком, подъем стрелы с грузом,
поворот стрелы. Опускать груз стрелой не разрешается.
При работе крана можно совмещать только два движения: подъем груза
крюком и опускание стрелы; опускание груза и подъем стрелы. Благодаря
специальной запасовке полиспаста при подъеме стрелы груз остается все
время на одной высоте и получает горизонтальное перемещение по прямой
линии. Кран может работать только с выносными опорами.
Все движения крана, кроме перемещения, осуществляются двигателем
автомобиля через коробку отбора мощности и промежуточный редуктор. На
шасси автомобиля монтируется неповоротная часть крана, состоящая из рамы
с выносными опорами (аутригерами) и стабилизатора, промежуточного
редуктора, коробки отбора мощности и других элементов трансмиссии
автомобиля.
Коробка отбора мощности служит для осуществления передачи движения к
рабочим механизмам крана.
Схема запасовки канатов крана
КТС-3:
1-стреловой барабан; 2-монтажный барабан; 3-грузовой барабан;
4-канат подвески полиспаста; 5-грузовой канат; 6-канат для
монтажа колонны; 7-стреловой канат; 8-отклоняющий ролик |
Кран имеет телескопическую трубчатую
колонну (башню), к которой в верхней части шарнирно прикрепляется
трубчатая стрела (по типу башенных кранов). Колонна нижней частью
шарнирно прикреплена к опорной трубе поворотной платформы. В
вертикальном положении колонна фиксируется болтом.
На поворотной части крана устанавливаются редуктор вращения,
распределительная коробка, лебедка, опорная тумба с колонной, кабина,
опоры стрелы и колонны.
В кране предусмотрен специальный механизм - реверс, изменяющий
направление вращения барабанов лебедки и поворотной рамы (стрелы).
Лебедка состоит из трех барабанов, посаженных на одну ось. Между
стреловым и грузовым барабаном помещен монтажный барабан, которым
осуществляется подъем колонны при переводе крана из транспортного
положения и опускание колонны при переводе крана из рабочего в
транспортное положение.
Перемещается кран при помощи двигателя и трансмиссии автомобиля. При
замене автомобильных колес железнодорожными кран может передвигаться по
железнодорожным путям нормальной колеи. По железной дороге кран
перевозится в сложенном виде на двухосной железнодорожной платформе
грузоподъемностью до 20 т.

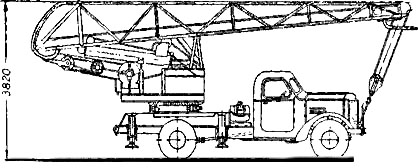

Транспортирование крана КТС-3
своим ходом в сложенном виде |
Кран может также передвигаться
собственным ходом в сложенном виде на большие расстояния и без
складывания - в пределах строительной площадки, на первой скорости. Для
складывания крана телескопическая колонна монтажным устройством
укорачивается и одновременно наклоняется назад, при этом колонна и
стрела укладываются на специальные опоры. После закрепления стрелы на
опоре набрасывается чалочный канат на грузовой крюк крана и
прикрепляется к передним буксирным крюкам автомобиля.
Кран КТС-ЗГ более
совершенный, у которого вместо телескопической трубчатой колонны
установлена башня, сваренная из уголков в виде пространственной фермы.
Вследствие этого высота подъема крюка на минимальном вылете уменьшилась
с 13 м до 11,6 м, но
повысилась устойчивость крана.
Башня в нижней части шарнирно прикрепляется к раме портала,
присоединенной к поворотной платформе крана. В рабочем положении башня
стопорится. Благодаря такому креплению она может наклоняться механизмом
крана и опираться на специально предусмотренную опорную площадку. На
большие расстояния кран перемещается со сложенными башней и стрелой.

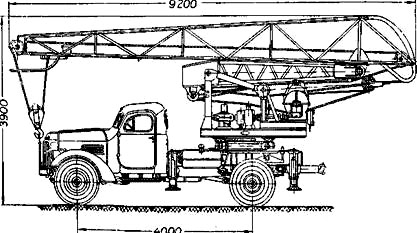

Транспортирование крана КТС-3Г
своим ходом в сложенном виде |
