Раздел 3. Грузозахватные органы, грузозахватные приспособления и тара





3.1. Канаты (ГОСТ 3241)

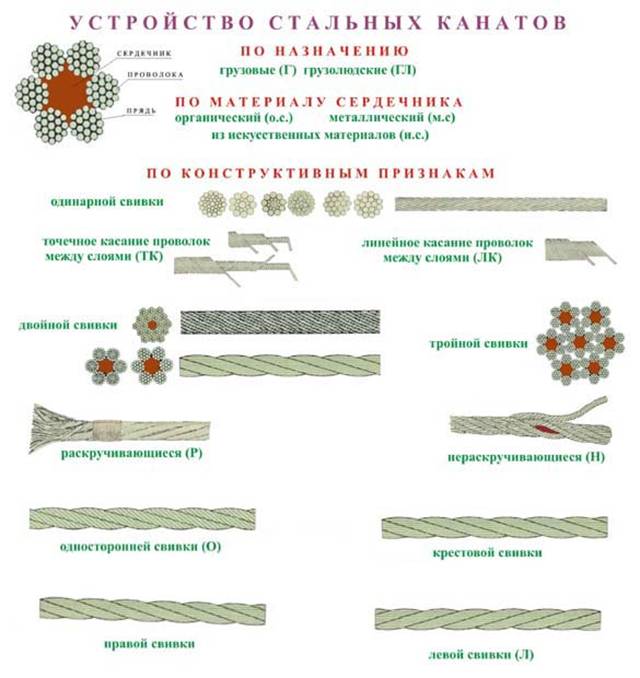

Классификация

1. Канаты подразделяются по признакам

1.1. По конструкции:

- одинарной свивки - состоящие из проволок, свитых по спирали в один или несколько концентрических слоев,

- двойной свивки - состоящие из прядей, свитых в один или несколько концентрических слоев,

- тройной свивки - состоящие из канатов двойной свивки (стренг), свитых в концентрический слой.

1.2. По форме поперечного сечения: круглые, плоские.

1.3. По форме поперечного сечения прядей: круглопрядные, фасоннопрядные.

1.4. По типу свивки прядей и канатов одинарной свивки:

- с точечным касанием проволок между слоями - ТК,

- с линейным касанием проволок между слоями - ЛК,

- с линейным касанием проволок между слоями при одинаковом диаметре проволок по слоям пряди - ЛК-О,

- с линейным касанием проволок между слоями при разных диаметрах проволок в наружном слое пряди - ЛК-Р,

- с линейным касанием проволок между слоями и проволоками заполнения - ЛК-З,

- с линейным касанием проволок между слоями и имеющих в пряди слои с проволоками разных диаметров и слои с проволоками одинакового диаметра - ЛК-РО,

- с комбинированным точечно-линейным касанием проволок - ТЛК.

1.5. По материалу сердечника:

- с органическим сердечником из натуральных или синтетических материалов - ОС,

- с металлическим сердечником - МС.

1.6. По способу свивки: нераскручивающиеся - Н, раскручивающиеся.

1.7. По степени уравновешенности: рихтованные - Р, нерихтованные.

1.8. По направлению свивки каната: правой, левой - Л.

Направление свивки каната определяется:

- для канатов одинарной свивки - направлением свивки проволок наружного слоя,

- для канатов двойной свивки - направлением свивки прядей наружного слоя,

- для канатов тройной свивки - направлением свивки стренг в канат.

1.9. По сочетанию направлений свивки каната и его элементов в канатах двойной и тройной свивки:

- крестовой свивки (направление свивки каната и направление свивки стренг и прядей противоположны),

- односторонней свивки (направление свивки пряди и направление свивки проволоки в пряди одинаковы) - О.

1.10. По степени крутимости:

- крутящиеся (с одинаковым направлением свивки проволок в канатах одинарной свивки, прядей или стренг),

- малокрутящиеся (многослойные многопрядные и одинарной свивки с противоположным направлением свивки элементов по слоям) - МК.

1.11. По механическим свойствам марок ВК, В, 1.

1.12. По виду покрытия поверхности проволок в канате: из проволоки без покрытия, из оцинкованной проволоки: в зависимости от поверхностной плотности цинка - С, Ж, ОЖ,

- покрытие каната или прядей полимерными материалами - П.

1.13. По назначению: грузолюдские (марок ВК, В) - ГЛ, грузовые - Г.

1.14. По точности изготовления: повышенной - Т, нормальной.

Диаметр каната, назначение, марка, вид покрытия, направление свивки, сочетание направлений свивки, способ свивки, степень уравновешенности, степень крутимости, точность изготовления, маркировочная группа, обозначение соответствующего стандарта на сортамент указываются потребителем и входят в условное обозначение каната.







3.2. Способы крепления концов стальных канатов.

Петля на конце каната при креплении его на кране, а также петля стропа, сопряженная с кольцами, крюками или другими деталями, должна быть выполнена:

а) с применением коуша и заплеткой свободного конца каната или установкой зажимов;

б) с применением стальной кованой, штампованной, литой втулки с закреплением клином;

в) путем заливки легкоплавким сплавом;

г) другим способом в соответствии с нормативными документами.

Применение сварных втулок не допускается (кроме крепления конца каната во втулке электрической тали).

Корпуса, втулки и клинья не должны иметь острых кромок, о которые может перетираться канат. Клиновая втулка и клин должны иметь маркировку, соответствующую диаметру каната.

Число проколов каната каждой прядью при заплетке должно соответствовать указанному в таблице.

Число проколов каната прядями при заплетке

Диаметр каната, мм	Минимальное число проколов каждой прядью
До 15 От 15 до 28 От 28 до 60	4 5 6

Последний прокол каждой прядью должен производиться половинным числом ее проволок (половинным сечением пряди). Допускается последний прокол делать половинным числом прядей каната.

Конструкция зажимов должна соответствовать нормативным документам. Количество зажимов определяется при проектировании с учетом диаметра каната, но должно быть не менее трех. Шаг расположения зажимов и длина свободного конца каната за последним зажимом должны составлять не менее шести диаметров каната. Скобы зажима должны устанавливаться со стороны свободного конца каната.

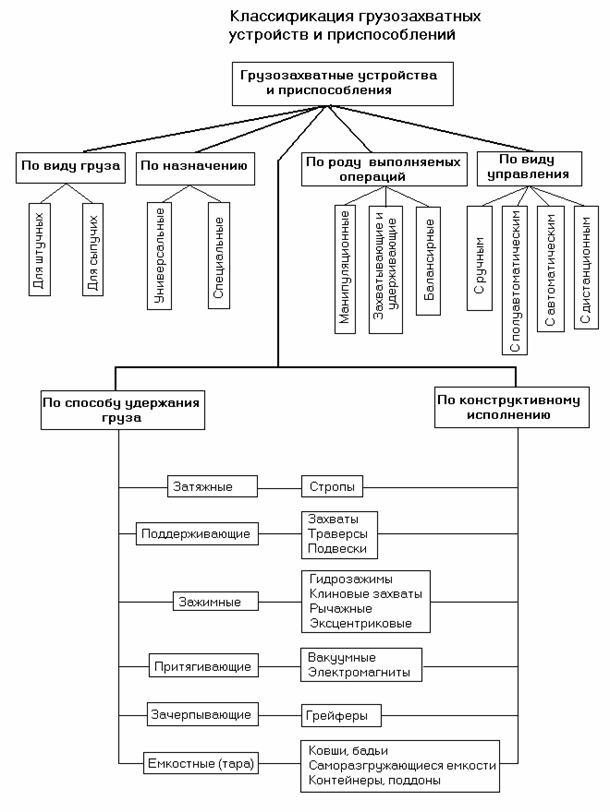

3.3. Общие сведения о грузозахватных приспособлениях

Съемное грузозахватное приспособление mсг - устройство массой mсг, соединяющее груз с краном. Съемное грузозахватное приспособление легко снимается с подъемного устройства и отсоединяется от груза.



Грузозахватные приспособления и тара применяются в процессе производства работ по подъему и перемещению грузов с применением грузоподъемных машин. Строповка, обвязка и зацепка твердых грузов для подъема, перемещения и опускания их при выполнении строительно-монтажных, погрузочно-разгрузочных и других работ с применением грузоподъемных машин производятся при помощи грузозахватных приспособлений. Для подъема и перемещения жидких и сыпучих грузов используется специальная тара (бадьи, лотки, ящики, контейнеры, ковши и т.п.).

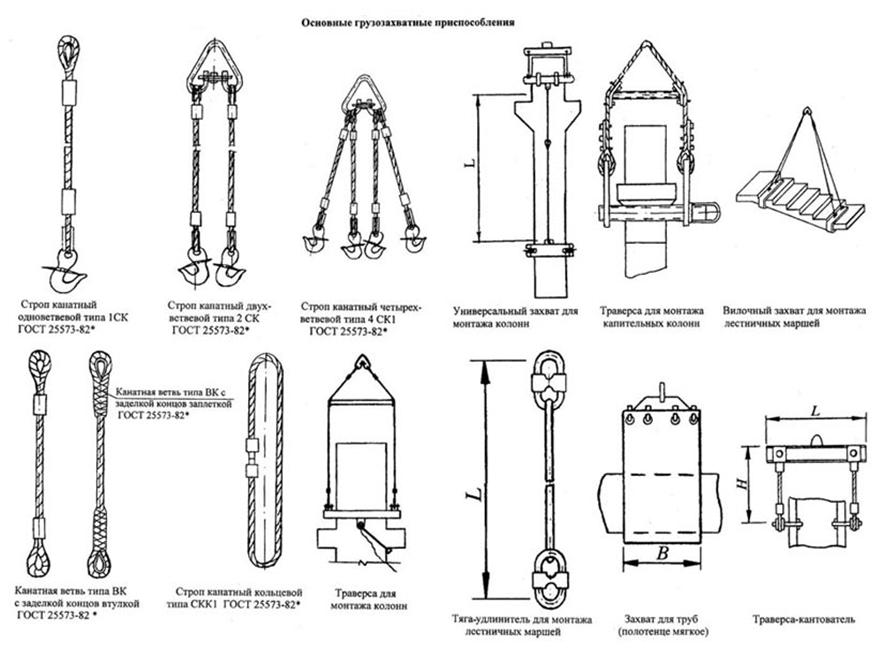

В зависимости от условий производства работ, геометрических размеров и массы груза используют грузозахватные приспособления разных конструкций (стропы, траверсы, захваты и т.п.). Стропы относятся к наиболее простым в конструктивном исполнении грузозахватным приспособлениям и представляют собой гибкие элементы с концевыми креплениями и захватными органами различных конструкций. В качестве гибкого несущего элемента, как правило, используются стальные проволочные канаты, реже - цепи и ленты,

Стальные канаты менее трудоемки в изготовлении, имеют высокую удельную несущую способность и гибкость, значительно удобнее в работе и более долговечны, чем канаты из органических растительных волокон или стальные грузовые цепи. Стальной проволочный канат сглаживает динамические нагрузки и надежен, так как разрушение каната происходит не внезапно, как у цепи, а количество оборванных проволок увеличивается постепенно, что позволяет следить за состоянием каната и браковать его задолго до обрыва.

Преимуществами стальных цепей по сравнению со стальными канатами являются их высокая гибкость, простота конструкции, технологичность и способность огибать острые грани, без применения подкладок. Существенными недостатками стальных цепей являются их большая масса, возможность внезапного разрыва вследствие быстрого раскрытия образовавшихся трещин и необходимость тщательного повседневного контроля состояния (износа) звеньев цепи. Кроме того, стальные цепи не допускают приложения динамических нагрузок, а дефекты в металле звеньев цепи трудно обнаружить.

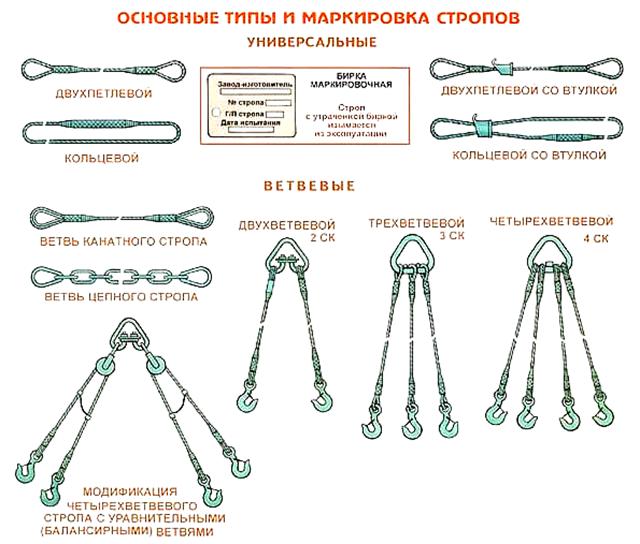

По числу ветвей стропы разделяют на канатные одноветвевые (1СК), двухветвевые (2СК), трехветвевые (ЗСК), четырехветвевые (4СК) и универсальные (УСК), цепные одноветвевые (1СЦ), двухветвевые (2СЦ), трехветвевые (ЗСЦ), четырехветвевые (4СЦ) и универсальные (УСЦ). Простые стропы (СК и СЦ) применяют для навешивания грузов, имеющих специальные приспособления (петли, крюки, рымы, болты и т.п.), универсальные стропы - для строповки грузов обвязкой.





Многоветвевые стропы используют для подъема и перемещения строительных деталей и конструкций, имеющих две, три или четыре точки крепления. Их широко применяют для строповки элементов зданий (панелей, блоков, ферм и т.п.), снабженных петлями или проушинами. При использовании многоветвевого стропа нагрузка должна передаваться на все ветви равномерно, что обеспечивается вспомогательными соединениями.

Универсальные стропы применяют при подъеме груза, обвязка которого обычными стропами невозможна (трубы, доски, металлопрокат, аппараты и т.п.).

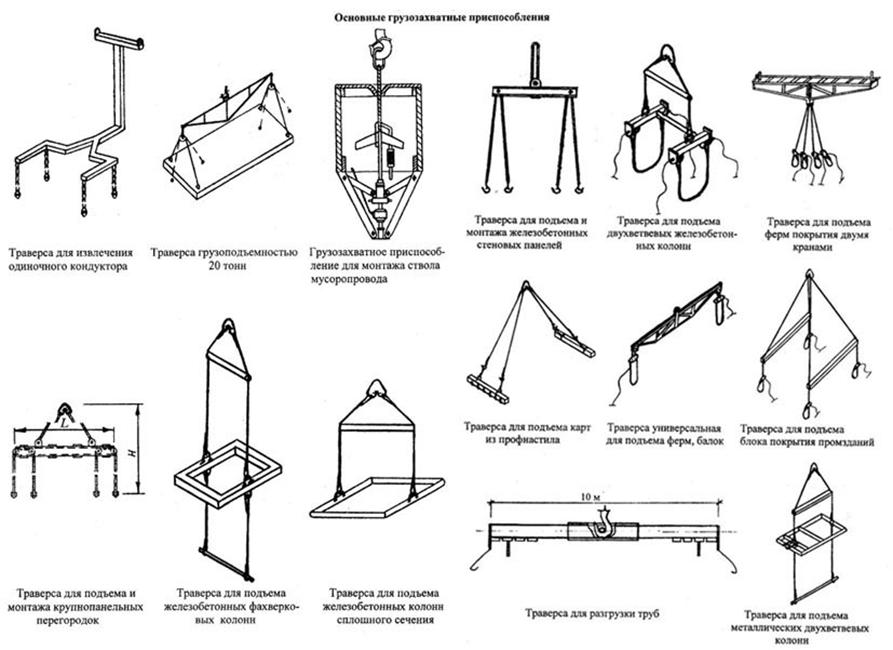

Траверсы используют для подъема и перемещения длинномерных или крупногабаритных конструкций или оборудования (колонны, фермы, балки, аппараты, трубы и т.п.). Траверсы рассчитаны на восприятие сжимающих или растягивающих усилий. Они предохраняют груз от воздействия сжимающих усилий, возникающих при наклоне груза, и обеспечивают безопасность при его перемещении краном. Траверсы навешивают на крюк крана при помощи косынки с проушиной (кольцом) или гибких или жестких тяг, присоединяемых шарнирно, что полностью освобождает их от изгибающих моментов. Навешивание траверс на крюк крана при помощи жестких и гибких тяг приводит к потере полезной высоты подъема. Канатные стропы на свободном конце заканчиваются крючками различных конструкций, взаимодействующими со скобами изделия или штыревыми замками, укрепленными на траверсе с коушами, вводимыми в гнезда корпуса замка.

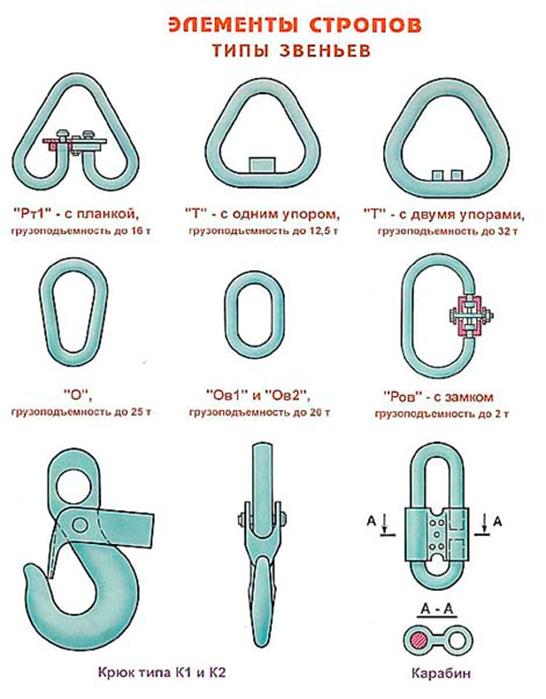

Захваты являются наиболее совершенными и безопасными грузозахватными приспособлениями, основное преимущество которых - сокращение затрат ручного труда при захвате груза и его укладке краном в проектное положение. Целесообразно применять захваты в тех случаях, когда приходится перемещать однотипные конструкции, например на заводах железобетонных изделий, заводах металлоконструкций, складах и ряде других предприятий. Захватами, установленными на стропах, можно быстро закрепить строп за поднимаемые рельсы, швеллеры и балки. При помощи соединительных звеньев и такелажных скоб захваты быстро укрепляют на стропах. На стропах можно также крепить крюки, зажимы для листов, а также другие приспособления.

Наиболее распространенными видами стальной технологической тары для подъема и перемещения штучных, тарно-штучных, полужидких и жидких грузов, а также грузов, относящихся к категории взрыво- и пожароопасных, являются ящики, бадьи, емкости, бункеры, контейнеры, поддоны и другие пакетирующие приспособления.
