2020 год

Раздел 2. Основные сведения о грузоподъемных кранах

2.1. Область распространения Правил устройства и безопасной эксплуатации грузоподъемных кранов

Настоящие Правила распространяются на:

а) грузоподъемные краны всех типов, включая мостовые краны-штабелеры с машинным приводом *;

б) грузовые электрические тележки, передвигающиеся по надземным рельсовым путям совместно с кабиной управления *;

в) краны-экскаваторы, предназначенные для работы только с крюком, подвешенным на канате, или электромагнитом *;

г) электрические тали *;

д) подъемники крановые;

е) грузозахватные органы (крюки, грейферы, грузоподъемные электромагниты, клещевые захваты и т.п.);

ж) грузозахватные приспособления (стропы, захваты, траверсы и т.п.);

з) тару, за исключением специальной тары, применяемой в металлургическом производстве (ковши, мульды, изложницы и т.п.), а также в морских и речных портах, требования к которой устанавливаются отраслевыми правилами или нормами. (Правила 1.3).

* Далее по тексту — краны.

Настоящие Правила не распространяются на:

а) грузоподъемные машины, установленные в шахтах, на морских и речных судах и иных плавучих сооружениях, на которые распространяются специальные правила;

б) экскаваторы, предназначенные для работы с землеройным оборудованием или грейфером;

в) грузоподъемные краны-манипуляторы и краны-трубоукладчики, на которые распространяются соответствующие правила Госгортехнадзора России;

г) грузоподъемные краны, предназначенные для работы только с навесным оборудованием (вибропогружателями, шпунтовыдергивателями, люльками, буровым оборудованием и т.п.);

д) грузоподъемные машины специального назначения (например, напольные, завалочные и посадочные машины, электро- и автопогрузчики, путе- и мостоукладочные машины и т.п.);

е) монтажные полиспасты и конструкции, к которым они подвешиваются (мачты, шевры, балки и т.п.);

ж) грузоподъемные краны с ручным приводом;

з) ручные тали. (Правила 1.4).

2.2. Классификация грузоподъемных кранов

2.3. Индексация грузоподъемных кранов

2.3.1. Башенных кранов

КБ -  .  ОО

КБ – кран башенный

1-я цифра обозначает номер размерной группы по грузовому моменту:

1 – до 25 тм;                    5 – до 250 тм;                9 – более 1000 тм.

2 – до 60 тм;                    6 – до 400 тм;

3 – до 100 тм;                  7 – до 630 тм;

4 – до 160 тм;                  8 – до 1000 тм;

Последующие две цифры от 01 до 69 присваиваются кранам с поворотной башней, от 71 до 99 – кранам с неповоротной башней.

После точки указывается номер исполнения, отличающийся от базовой модели. Для базовых моделей номер исполнения «0» не пишут.

Далее – обозначение очередной модернизации (изменение конструкции без изменения основных параметров) А, Б, В, затем климатическое исполнение (ХЛ – для холодного, Т – тропического и ТВ – тропического влажного климата; для умеренного климата буква не ставится).

2.3.2. Стреловых кранов

КС -     -  ОО

КС – кран стреловой

2.4. Основные параметры грузоподъемных кранов.

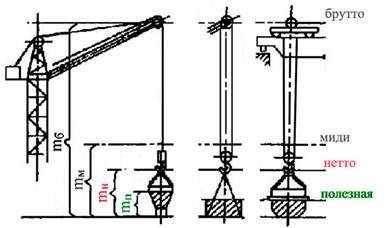

1. Съемное грузозахватное приспособление mсг - устройство массой mсг, соединяющее груз с краном. Съемное грузозахватное приспособление легко снимается с подъемного устройства и отсоединяется от груза.

2. Грузоподъемность полезная mп - груз массой mп, поднимаемый краном и подвешенный при помощи съемных грузозахватных приспособлений или непосредственно к несъемным грузозахватным приспособлениям.

3. Грузоподъемность нетто тн - груз массой тн, поднимаемый краном и подвешенный при помощи несъемных грузозахватных приспособлений. Масса тн представляет собой сумму значений массы груза, соответствующего полезной грузоподъемности mп и съемных грузозахватных приспособлений mсг: тн = тп + mсг

4. Грузоподъемность миди тм - груз массой тм, поднимаемый краном и подвешенный к нижнему концу подъемного средства. Масса тм представляет собой сумму значений массы груза, соответствующего полезной грузоподъемности mп, съемных грузозахватных приспособлений mсг и несъемных грузозахватных приспособлений тнг:

тм = тп + mсг + тнг

5. Грузоподъемность брутто тб - груз массой тб, подвешенный непосредственно к крану, к грузовой тележке или к оголовку стрелы. Масса тбпредставляет собой сумму значений массы груза, соответствующего полезной грузоподъемности mп, съемных и несъемных грузозахватных приспособлений mсг и тнг  и подъемного средства тпс:

тб = тп + mсг + тнг + тпс

6. Момент грузовой: М = Q*L - произведение величин грузоподъемности Q и соответствующего ей вылета L.

7. Момент грузовой опрокидывающий: МА = Q*L - Произведение величин грузоподъемности Q и соответствующего вылета от ребра опрокидывания А.

8. Вылет L – Расстояние по горизонтали от оси вращения поворотной части до вертикальной оси грузозахватного органа при установке крана на горизонтальной площадке.

8.1. Вылет проектный – Вылет, определенный без нагрузки на крюке.

8.2. Вылет рабочий – Вылет, определенный с грузом на крюке.

9. Вылет от ребра опрокидывания – Расстояние по горизонтали от ребра опрокидывания до вертикальной оси грузозахватного органа при установке крана на горизонтальной площадке.

9.1. Вылет проектный от ребра опрокидывания - Вылет от ребра опрокидывания, определенный без нагрузки на крюке.

9.2. Вылет рабочий от ребра опрокидывания - Вылет от ребра опрокидывания, определенный с грузом на крюке.

10. Высота подъема Н - расстояние по вертикали от уровня стоянки крана до грузозахватного органа, находящегося в верхнем положении.

12. Глубина опускания h - расстояние по вертикали от уровня стоянки крана до грузозахватного органа, находящегося в нижнем рабочем положении.

13. Диапазон подъема.

14. Скорости рабочих движений.

15. Конструктивная масса.

16. Общая масса.

17. Нагрузка на колесо – Величина наибольшей вертикальной нагрузки, передаваемой одним ходовым колесом на крановый путь или на ось.

18. Задний габарит – Наибольший радиус поворотной части крана со стороны, противоположной стреле.

19. Колея – для кранов стрелового типа – расстояние по горизонтали между осями рельсов или колес ходовой части крана. Для грузовых тележек – расстояние между осями рельсов для перемещения тележки.

20. База – Расстояние между осями опор (тележек) крана, измеренное вдоль пути.

21. База выносных опор – Расстояние между вертикальными осями выносных опор, измеренное вдоль пути.

22. Расстояние между выносными опорами - Расстояние между вертикальными осями выносных опор, измеренное поперек пути.

23. Контур опорный – Контур, образуемый горизонтальными проекциями прямых линий, соединяющих вертикальные оси опорных элементов крана (колес или выносных опор).

24. Уклон пути – Уклон, на котором допускается работа крана.

25. Габарит приближения – Пространство, определяемое условиями безопасности при работе крана вблизи сооружений, из пределов которого может выходить лишь грузозахватный орган при выполнении рабочих операций.

26. Устойчивость крана – способность крана противодействовать опрокидывающим моментам.

27. Устойчивость грузовая - способность крана противодействовать опрокидывающим моментам, создаваемым массой груза, силами инерции, ветровой нагрузкой рабочего состояния и другими факторами.

28. Устойчивость собственная - способность крана противодействовать опрокидывающим моментам при нахождении крана в рабочем (в том числе без груза) и нерабочем состояниях.

2.5. Приборы и устройства безопасности

Классификация по конструкции

Прибор безопасности - техническое устройство электронного типа, устанавливаемое на кране и предназначенное для отключения механизмов в аварийных ситуациях или их предупреждения.

Устройство безопасности - техническое устройство механического, электрического, гидравлического или иного (неэлектронного) типа, устанавливаемое на кране и предназначенное для отключения механизмов в аварийных ситуациях или для предупреждения крановщика (машиниста) об аварийной ситуации.

Классификация по назначению

Ограничитель - устройство, автоматически отключающее и/или переключающее на пониженную скорость привод механизма в аварийных ситуациях.

Ограничитель рабочего движения - ограничитель, который вызывает остановку и/или ограничение рабочих движений крана.

Регистратор параметров работы крана - устройство, регистрирующее параметры работы крана.

Указатель - устройство, информирующее крановщика (машиниста) и обслуживающий персонал об условиях работы крана.

Устройство предохранительное - механическое устройство для защиты крана в аварийных ситуациях.

Буфер - устройство для смягчения удара.

Захват противоугонный - устройство для удержания крана от передвижения вдоль кранового (рельсового) пути в нерабочем состоянии под действием ветра.
