123

Глава 87. Общие сведения

Умолчательные параметры листового тела для текущей детали можно задать в соответс!
твующем диалоге (рис. 87.5). Для его вызова служит команда

Сервис — Параметры —

Текущая деталь — Свойства листового тела.

Набор элементов управления в данном диалоге такой же, как в диалоге настройки лис!
тового тела для новых деталей. Однако работа с этими элементами имеет ряд особен!
ностей.

Все числовые поля в диалоге настройки текущей листовой детали (

Толщина, Радиус

сгиба и т.п.) являются справочными. Они соответствуют переменным текущей листовой
детали (см. раздел 87.3 на с. 124) и содержат те значения, которые эти переменные име!
ют в настоящий момент. При изменении значения какой!либо переменной содержимое
соответствующего поля также изменяется.

Коэффициент,
определяющий
положение
нейтрального
слоя

Выберите этот вариант, если длина развертки должна
рассчитываться с использованием коэффициента положения
нейтрального слоя (см. раздел 87.4.1 на с. 128).
Введите умолчательное значение коэффициента.

Величина сгиба

Выберите этот вариант, если длина развертки будет задаваться
явно (см. раздел 87.4.2 на с. 128), и введите умолчательное
значение величины сгиба.

Уменьшение
сгиба

Выберите этот вариант, если длина развертки должна
определяться путем задания уменьшения сгиба (см. раздел 87.4.3
на с. 129).
Введите умолчательное значение уменьшения.

Таблица сгибов

**

Включите эту опцию, если длины разверток сгибов должны браться
из таблицы сгибов (см. раздел 87.4.4 на с. 130).
Чтобы выбрать файл таблицы, нажмите кнопку с многоточием.
Полное имя указанного файла появится в поле

Таблица сгибов.

* При построении листового тела сгибы, соответствующие углам контура в

эскизе, строятся по внутреннему радиусу вне зависимости от состояния
этой опции.

** При включении опции

Таблица сгибов варианты определения длины раз!

вертки становятся недоступны, поскольку использование таблицы являет!
ся приоритетным по отношению к этим вариантам. В то же время числовые
поля группы

Развертка остаются доступны. Введенные в них значения бу!

дут применяться по умолчанию для сгибов, использующих соответствую!
щие варианты определения длины развертки.

Табл. 87.1. Диалог настройки параметров листового тела для новых деталей

Элемент

Описание

Часть XIX. Детали из листового материала

124

Таким образом, непосредс!
твенно в диалоге парамет!
ров листового тела для теку!
щей детали возможна
следующая настройка:

▼

изменение способа за!
дания радиусов сгибов,

▼

изменение интерпрета!
ции угла,

▼

включение или отключе!
ние освобождений сги!
бов и выбор формы ос!
вобождения,

▼

выбор способа опреде!
ления длины разверток
сгибов,

▼

смена таблицы сгибов.

Вновь заданные параметры будут использоваться как умолчательные при создании но!
вых сгибов в текущей листовой детали. Параметры сгибов, созданных до изменения на!
стройки, останутся прежними.

87.3.

Переменные листовой детали и работа с ними

При создании в детали листового тела (см. главу 88) в ней появляются переменные, со!
ответствующие параметрам листовой детали.

Переменные листового тела и их значения отображаются в окне переменных (рис. 87.6):

▼

SM_Thickness — толщина листового материала,

▼

SМ_Radius — внутренний радиус сгиба,

▼

SM_Angle — угол сгиба,

▼

SM_BA — величина сгиба,

▼

SM_BD — уменьшение сгиба,

▼

SM_K — коэффициент положения нейтрального слоя,

▼

SM_H — глубина освобождения сгиба,

▼

SM_W — ширина освобождения сгиба.

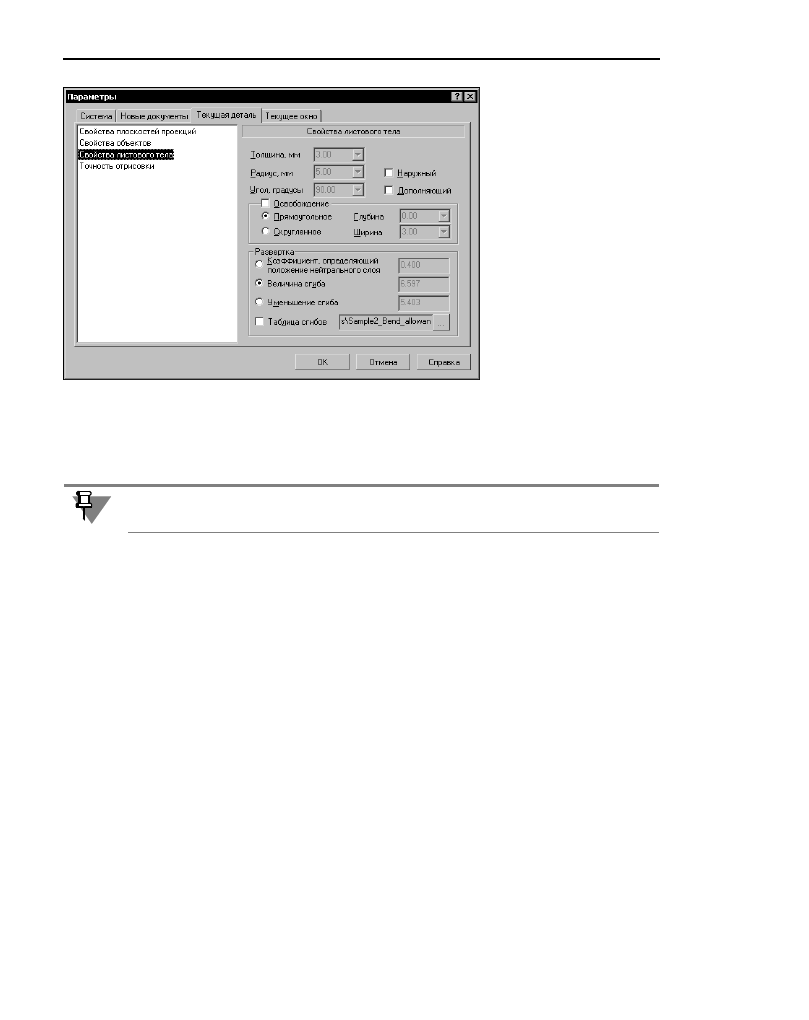

Рис. 87.5.  Диалог настройки параметров

листового тела для текущей детали

Выбор новой таблицы сгибов повлияет на уже существующие в детали сгибы. Подробнее
об этом рассказано в разделе

Смена таблицы сгибов на с. 131.

125

Глава 87. Общие сведения

Значения переменных при построении листового
тела определяются следующим образом:

▼

SM_Thickness — задается в поле

Толщина на

Панели свойств,

▼

SМ_Radius — для листового тела с разомкну!
тым эскизом задается в поле

Радиус на Пане!

ли свойств; для листового тела с замкнутым
эскизом имеет умолчательное значение –
значение, заданное в диалоге настройки
свойств листового тела для новых деталей,

▼

SM_Angle — имеет умолчательное значение,

▼

SM_H — имеет умолчательное значение,

▼

SM_W — имеет умолчательное значение,

▼

SM_BA, SM_BD, SM_K — значение одной из
этих переменных (в зависимости от выбран!
ного способа определения длины развертки)
задается в соответствующем поле на Панели
свойств, а остальные имеют умолчательные
значения; если длина развертки определяется
по таблице сгибов, то все три переменные
имеют умолчательные значения.

Эти значения переменных листовой детали —
присвоенные им при создании листового тела —
являются

умолчательными для данной детали.

При создании листовых элементов, содержащих сгибы, параметрам этих элементов мо!
гут автоматически присваиваться псевдонимы:

▼

внутренним радиусам — SМ_Radius,

▼

углам сгибов — SM_Angle,

▼

глубинам освобождений — SM_H,

▼

ширинам освобождений — SM_W,

▼

величинам сгибов — SM_BA,

▼

уменьшениями сгибов — SM_BD,

▼

коэффициентам нейтрального слоя — SM_K.

Чтобы параметрам элементов автоматически были присвоены псевдонимы, значения
этих параметров должны совпадать с умолчательными значениями для данной детали.

Присвоение одного и того же псевдонима параметрам различных элементов означает
использование этими элементами одной и той же переменной. Изменение ее значения
передается во все эти элементы. Таким образом можно быстро изменить размеры и то!
пологию листовой детали, не прибегая к редактированию каждого элемента в отде!
льности.Например, параметру «радиус» во всех сгибах детали соответствует переменная
SМ_Radius, а параметру «угол» — переменная SM_Angle. Первоначальные значения
переменных — 3 и 90 (рис. 87.7).

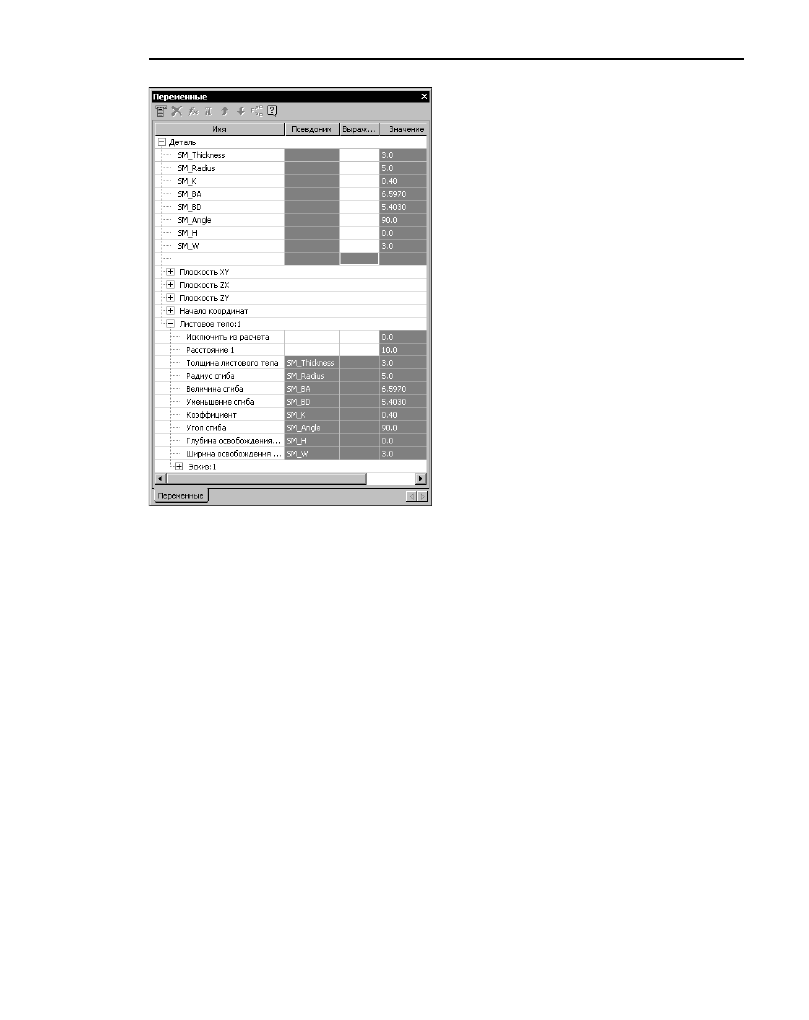

Рис. 87.6.  Переменные листовой детали

Часть XIX. Детали из листового материала

126

В результате изменения значения переменной SМ_Radius на 1,5, а переменной SM_Angle
на 70 все сгибы детали перестроились в соответствии с новым значениями параметров
(рис. 87.8).

Автоматически созданные переменные можно использовать в выражениях, определяю!
щих значения других переменных и параметров, а также в эскизах.

87.3.1. Особенности работы с переменными листовой детали

1. Псевдонимы параметров листовой детали изменить невозможно.

2. Значения умолчательных переменных для данной листовой детали могут изменяться

только при редактировании листового тела или системы уравнений этой детали.

3. Редактирование элемента, имеющего умолчательные параметры, путем изменения ка!

кого!либо из них

не влияет на значение соответствующей умолчательной переменной. В

результате такого редактирования параметру элемента присваивается значение, введен!
ное в соответствующее поле Панели свойств, а умолчательный псевдоним параметра
(SМ_Radius, SM_Angle и т.д.) автоматически удаляется.

4. Если в результате редактирования элемента его параметру возвращается умолчательное

значение, то умолчательный псевдоним автоматически присваивается этому параметру
только в том случае, если он не имеет псевдонима. Если же параметру элемента был при!

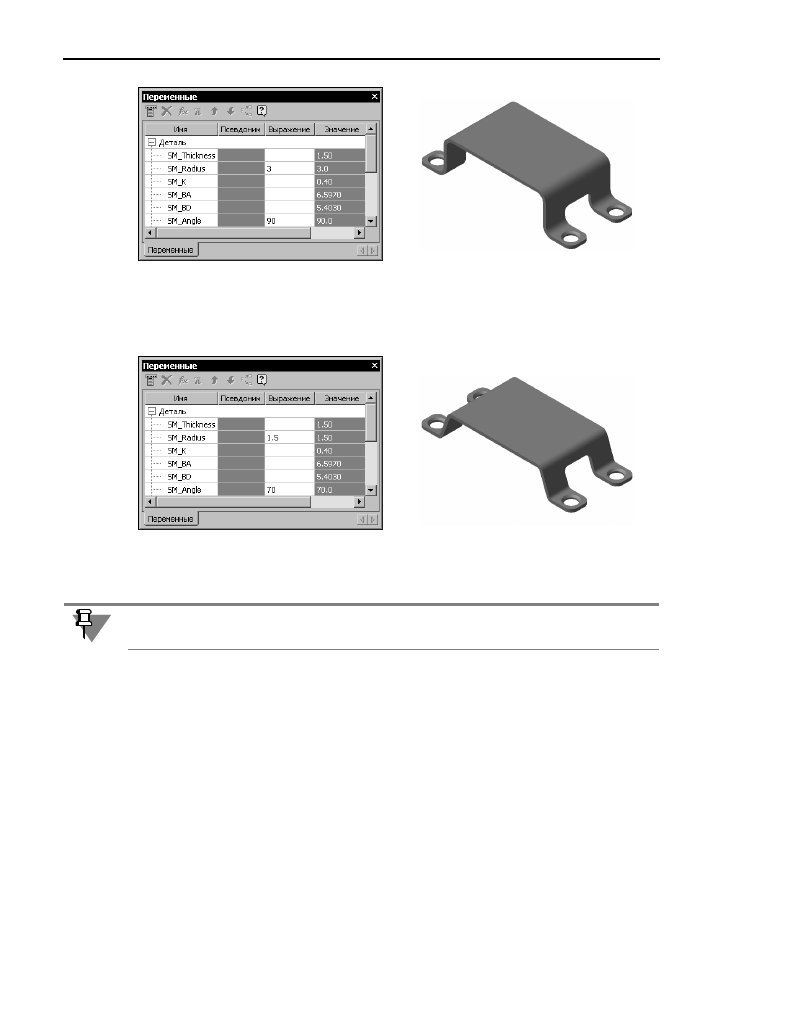

Рис. 87.7.  Первоначальные значения переменных и исходное состояние детали

Рис. 87.8.  Новые значения переменных и перестроенная деталь

Работа с переменными и выражениями в деталях подробно рассмотрена в главе 105.
