115

Глава 85. Массивы элементов

Порядок работы с получившейся симметричной деталью будет прежним — добавление
и вычитание тел, формирование фасок, скруглений и отверстий. Новые элементы не
обязательно должны быть симметричны.

а)

б)

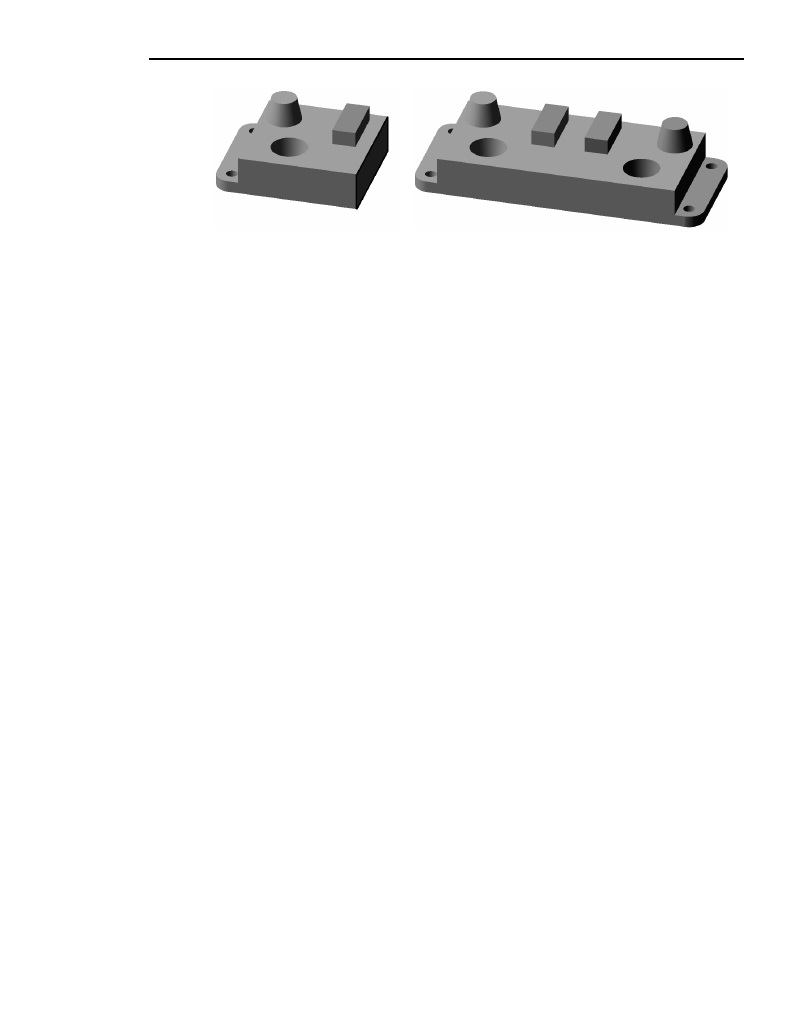

Рис. 85.9.  Зеркальное копирование всей детали:

а) исходная деталь, б) результат копирования

116

Глава 86.

Характерные точки

Использование характерных точек позволяет изменять различные параметры объектов
(размеры, положение, форму и др.) без помощи клавиатуры — путем перемещения то!
чек мышью.

Характерные точки трехмерных объектов соответствуют числовым полям, находящимся
на Панели свойств. Характерные точки отображаются на экране в виде черных квадра!
тов.

Некоторые объекты (например, спирали, элементы выдавливания и др.) имеют довольно
много числовых параметров. Отображение сразу всех характерных точек этих объектов
невозможно, поэтому на экране одновременно показываются только те точки, которые
соответствуют числовым полям, находящимся на текущей вкладке Панели свойств. В ка!
честве примера такого объекта рассмотрим коническую спираль. Cразу после вызова ко!
манды

Спираль коническая на Панели свойств активна вкладка Построение. На ней

расположены четыре числовых поля, поэтому фантом спирали имеет четыре характер!
ные точки (рис. 86.1, а). При переключении на вкладку

Диаметр эти характерные точки

исчезают и появляются другие — соответствующие числовым полям вкладки

Диаметр

(рис. 86.1, б).

Чтобы изменить значение какого!либо параметра, необходимо активизировать соот!
ветствующую ему характерную точку и переместить ее.

Для активизации точки подведите к ней курсор мыши. После того, как точка будет выде!
лена и рядом с ней появится надпись, содержащая имя и значение параметра, нажмите
левую кнопку мыши.

Не отпуская кнопку, перемещайте мышь. Вслед за курсором будет перемещаться вы!
бранная характерная точка, значение соответствующего ей параметра будет изменяться.
Фантом объекта будет динамически перестраиваться. После того, как нужное значение
будет достигнуто, отпустите кнопку мыши.

Значения некоторых параметров могут откладываться как в одну, так и в другую сторону
от нейтрального положения. При перемещении характерной точки, соответствующей та!
кому параметру, на Панели свойств автоматически активизируется нужный переключа!
тель направления. Например, уклон боковых стенок элемента выдавливания может быть
направлен внутрь или наружу. При перемещении характерной точки Угол из нулевого по!

а)

б)

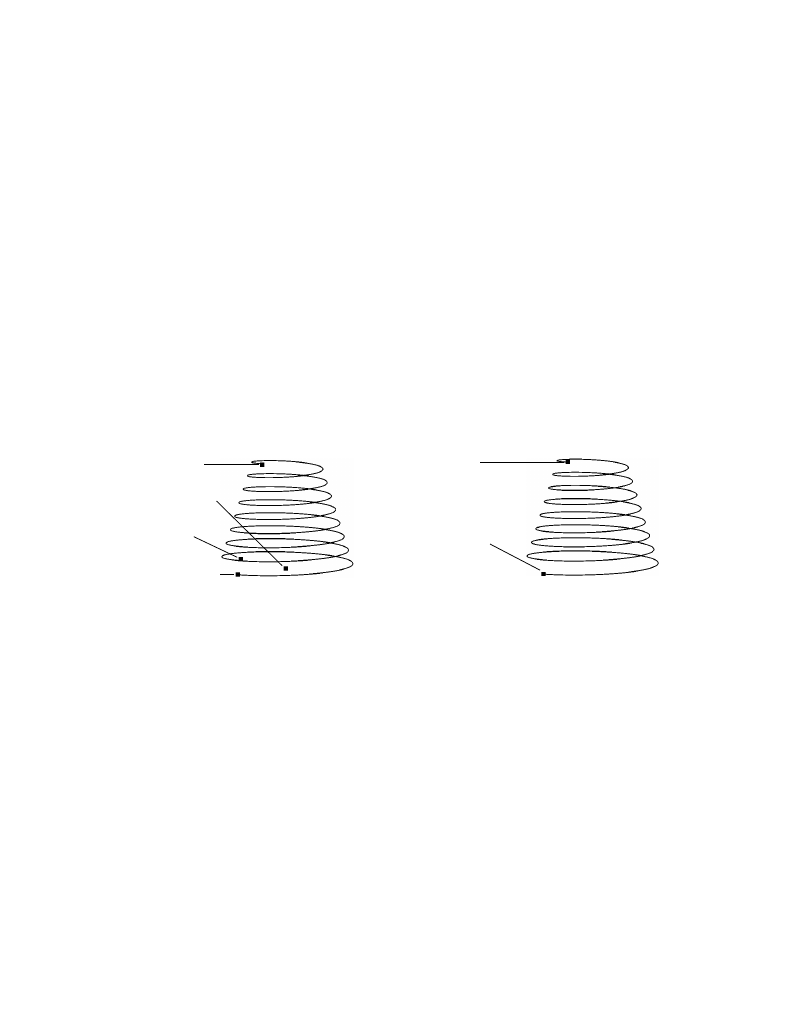

Рис. 86.1.  Характерные точки конической спирали:

а) активна вкладка Построение Панели свойств; б) активна вкладка Диаметр Панели свойств

Число витков

Точка привязки

Шаг витков

Начальный угол

Диаметр
конечный

Диаметр
начальный

117

Глава 86. Характерные точки

ложения внутрь тела детали активизируется переключатель

Уклон внутрь, а при пере!

мещении наружу — переключатель

Уклон наружу.

Контролировать изменение значения параметра при перемещении характерной точки
удобнее в режиме округления значений.

Чтобы включить этот режим, нажмите кнопку

Округление на Панели текущего состоя!

ния. В режиме округления параметр, соответствующий перемещаемой характерной точ!
ке, может принимать только такие значения, которые кратны текущему шагу курсора.
Значение текущего шага курсора отображается в одноименном поле на панели

Текущее

состояние. В этом же поле вы можете сменить — ввести с клавиатуры или выбрать из
списка — текущий шаг курсора для активного окна. Для быстрой активизации этого по!
ля используйте комбинацию клавиш <Shift> + </> (клавишу </> необходимо нажимать на
дополнительной цифровой клавиатуре). Список шагов и умолчательный шаг можно ус!
тановить в диалоге настройки курсора (см. Том I, рис. 8.6 на с. 71).
