243

Глава 71. Библиотека фрагментов

Для управления структурой библиотеки служат команды

Удалить, Копировать, Выре

зать и Вставить контекстного меню. С их помощью вы можете переносить фрагменты
и подразделы между разделами, а также удалять ставшие ненужными разделы и фраг!
менты.

Кроме того, с помощью команд копирования, вырезания и вставки возможен обмен раз!
делами и фрагментами между различными библиотеками фрагментов.

71.2.

Вставка фрагментов из библиотеки

Чтобы вставить фрагмент из библиотеки в текущий графический документ, выполните
следующие действия.

1. Выделите в списке фрагмент, который требуется вставить, и вызовите из контекстного

меню команду

Вставить фрагмент в документ. Можно также дважды щелкнуть мы!

шью по имени нужного фрагмента.

Система перейдет в режим вставки фрагмента. На Панели свойств появятся элементы
управления вставкой (см. табл. 51.1 на с. 98).

2. Настройте параметры вставки на Панели свойств и укажите базовую точку фрагмента.

3. Выполните необходимое количество вставок и нажмите кнопку

Прервать команду.

71.3.

Отключение библиотеки

Если какая!либо из библиотек фрагментов больше не требуется, вызовите из контекс!
тного меню одноименной вкладки команду

Закрыть. Библиотека будет отключена от

системы КОМПАС!3D V8.

71.4.

Сервисные функции

При работе с библиотекой фрагментов доступны сервисные функции, вызываемые ко!
мандами контекстного меню вкладки. Эти команды представлены в таблице 71.1.

Часть XIV. Библиотеки

244

Табл. 71.1.  Сервисные функции библиотеки

Команда

Описание

Оптимизировать Оптимизация библиотеки.

При удалении фрагментов из библиотеки размер ее файла на диске
не меняется. Место в файле, на котором хранился удаленный
фрагмент, остается свободным. При последующем создании
фрагмента в этой библиотеке он записывается на свободное место
в файле библиотеки. Если свободного места нет, размер
библиотеки увеличивается.
Случается, что файл библиотеки, содержащей небольшое
количество фрагментов, имеет значительный размер.
Команда

Оптимизировать служит для приведения размера

файла в соответствие с количеством хранящихся в нем
фрагментов. После вызова команды из файла библиотеки
исключаются свободные участки

*

.

При значительном размере файла библиотеки выполнение
команды может занять несколько минут.

* Оптимизацию библиотеки моделей можно сравнить с дефрагментацией

жесткого диска, произведенной в пределах одного файла.

Втянуть
внешние ссылки

Копирование в библиотеку всех фрагментов, существующих в ней
в виде ссылок на файлы. При этом связь с файлами!источниками
не сохраняется.

Сохранить
фрагмент
в файл как...

Сохранение фрагмента библиотеки в отдельном файле на диске.
После вызова команды на экране появляется диалог, в котором
требуется указать каталок и имя файла для записи.

Сведения

Вывод на экран диалога информации о выбранном фрагменте.

Две последние команды доступны только в контекстном меню библиотечного фрагмен!
та.

Часть XV

Печать

246

Глава 72.

Общие сведения о печати документов

КОМПАС!3D V8 является приложением Windows и использует все возможности этой
операционной системы по работе с устройствами вывода (принтерами и плоттерами).

Кроме того, КОМПАС!3D V8 предоставляет пользователю ряд дополнительных сервис!
ных возможностей: предварительный просмотр перед печатью, различные приемы ком!
поновки на поле вывода, печать только заданной части документа, компоновку и печать
сразу нескольких документов.

72.1.

Режим предварительного просмотра

Режим предварительного просмотра для печати — специальный режим работы КОМ!
ПАС!3D V8.

Для перехода в этот режим из обычного режима работы с КОМПАС!3D V8 вызовите ко!
манду

Файл — Предварительный просмотр.

В режиме предварительного просмотра документы недоступны для ре!
дактирования.

Режим предварительного просмотра имеет собственное Главное меню,
Панель управления (рис. 72.1) и Панель свойств (рис. 72.2).

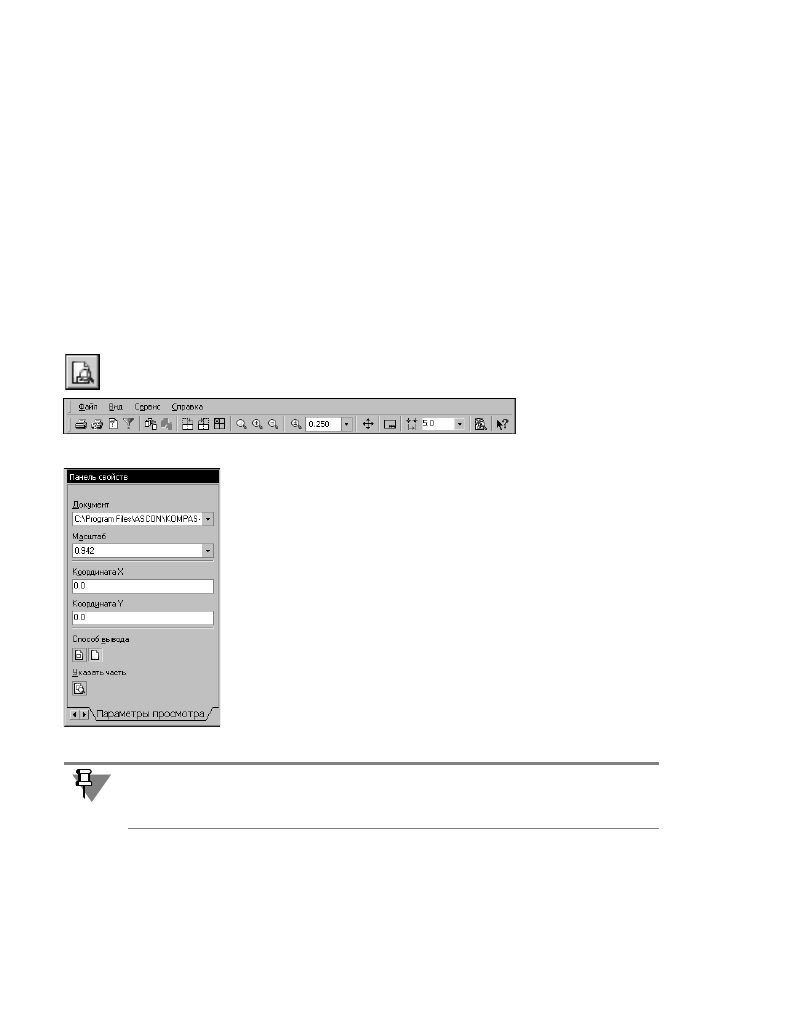

Рис. 72.1.  Главное меню и Панель управления в режиме предварительного просмотра

Рис. 72.2.  Панель свойств

В этой части Руководства под словами «Панель управления» и «Панель свойств» будут
подразумеваться именно Панель управления и Панель свойств в режиме предваритель!
ного просмотра.
