239

Глава 70. Менеджер библиотек

Для работы с Менеджером и с библиотеками предназначены команды контекстных ме!
ню вкладок.

70.2.

Управление Менеджером библиотек

Для управления Менеджером библиотек предназначены команды контекстного меню
области просмотра разделов (рис. 70.1). Эти команды представлены в таблице 70.1.

70.3.

Управление библиотеками

Для управления библиотеками предназначены команды контекстного меню библиотеки,
выделенной в списке (рис. 70.1). Эти команды представлены в таблице 70.2.

Табл. 70.1. Команды управления Менеджером библиотек

Команда

Описание

Добавить
описание

Добавление библиотеки в Менеджер библиотек.

Вид

Настройка внешнего вида панели Менеджера библиотек.

Создать раздел

Создание нового раздела (подраздела) в Менеджере библиотек.

Удалить

Удаление выделенного раздела из Менеджера библиотек. Раздел
удаляется вместе со своими подразделами.

Вставить

Вставить в выделенный раздел Менеджера библиотеку,
находящуюся в буфере обмена

*

.

Если буфер обмена пуст, команда недоступна.

* Менеджер библиотек использует собственный механизм буфера обмена,

отличающийся от стандартного буфера Windows.

Табл. 70.2. Команды управления библиотеками

Команда

Описание

Запустить

Запуск библиотеки, выделенной в списке.
Запуск библиотек фрагментов и моделей происходит также при их
подключении.

Часть XIV. Библиотеки

240

Подключить

Подключение библиотеки, выделенной в списке. Подключение
необходимо, чтобы функции библиотеки были доступны
пользователю.
Команда доступна для неподключенных библиотек.
Выбранная библиотека подключается в установленном для нее
режиме. В поле рядом с названием библиотеки появляется красная
«галочка» — признак того, что библиотека подключена.
Для отключения библиотеки повторно вызовите команду
Подключить. Можно также щелкнуть мышью в поле с красной
«галочкой» рядом с названием библиотеки.

Режим работы

Выбор режима работы библиотеки, выделенной в списке.

Свойства

Настройка свойств библиотеки, выделенной в списке. После
вызова команды на экране появляется настроечный диалог.
Команда доступна для неподключенных библиотек.

Удалить

Удаление библиотеки, выделенной в списке, из Менеджера
библиотек

*

.

Вырезать

Удаление библиотеки, выделенной в списке, из Менеджера
библиотек и помещение ее в буфер обмена Менеджера. Вырезание
в буфер очередной библиотеки удаляет его предыдущее
содержимое.

Вставить

Вставка библиотеки из буфера в текущий раздел Менеджера.

Отключить все

Отключение от системы КОМПАС!3D V8 всех подключенных
библиотек.

* Удаление библиотеки означает отключение доступа к ней из Менеджера

библиотек. Никаких действий с файлом библиотеки на диске при этом не
производится.

Табл. 70.2. Команды управления библиотеками

Команда

Описание

241

Глава 71.

Библиотека фрагментов

При работе в КОМПАС!3D V8 вы можете сохранять созданные изображения типовых де!
талей во фрагментах, а затем вставлять их в новые чертежи. Если во время работы часто
возникает необходимость вставлять в чертежи одни и те же фрагменты, удобно пользо!
ваться

библиотеками фрагментов. В библиотеках можно упорядоченно хранить различ!

ные типовые фрагменты с произвольными комментариями к ним. Использование биб!
лиотек фрагментов упрощает поиск и вставку в документ готовых изображений.

Каждая библиотека фрагментов представляет собой отдельный файл с расширением lfr.
Фрагменты библиотеки не являются отдельными файлами на диске, а входят составны!
ми частями в единый файл библиотеки. Фрагменты хранятся в виде упорядоченных
списков в подразделах и корневом разделе библиотеки. Имена фрагментов и разделов
библиотеки могут состоять из любых символов, количество фрагментов и разделов не
ограничено.

В стандартный комплект поставки КОМПАС!3D V8 включены некоторые библиотеки
фрагментов (например, библиотека технологических обозначений). Для работы с библи!
отеками фрагментов, не входящими в стандартный комплект поставки системы, требу!
ется отдельно оплачиваемая лицензия.

Каждая библиотека фрагментов отображается на отдельной вкладке Менеджера библи!
отек (рис. 71.1).

Для настройки внешнего вида вкладки служит команда

Вид из ее контекстного меню.

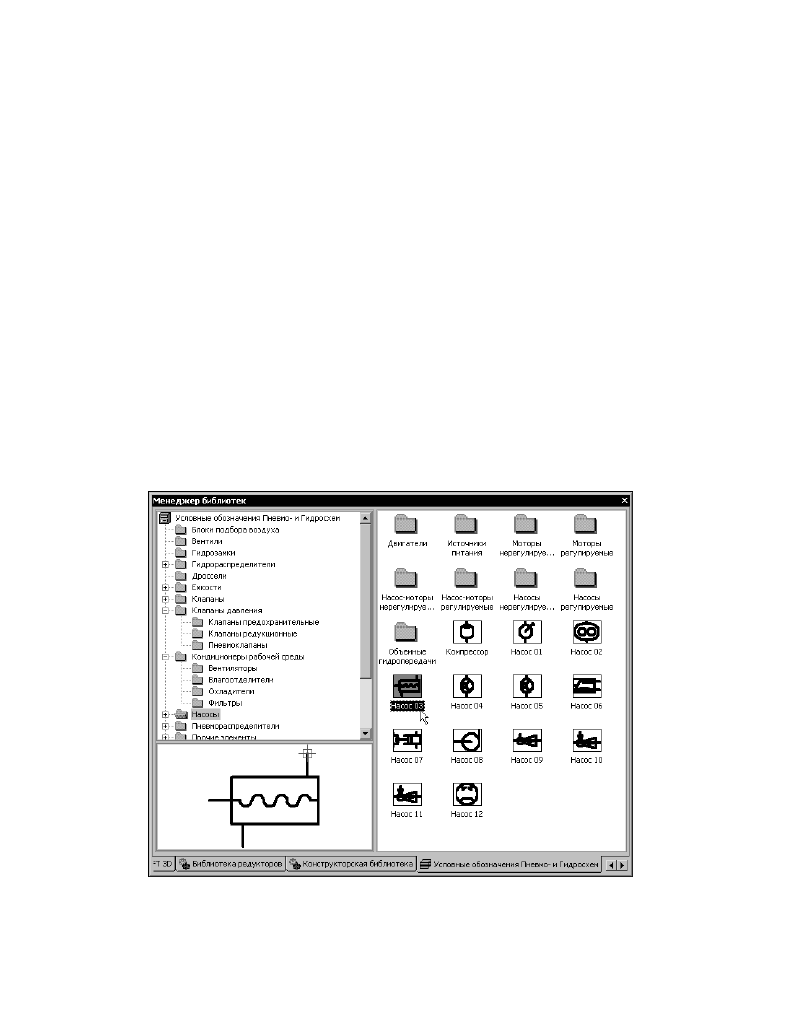

Рис. 71.1.  Пример библиотеки фрагментов

Часть XIV. Библиотеки

242

71.1.

Создание библиотеки фрагментов

Чтобы создать новую библиотеку фрагментов, выполните следующие действия.

1. Вызовите из контекстного меню списка разделов Менеджера команду

Добавить

описание — Библиотеки документов.

2. В появившемся диалоге введите имя несуществующей библиотеки и подтвердите ее со!

здание.

3. В появившемся диалоге свойств библиотеки введите ее название в Менеджере.

Созданная библиотека появится в списке библиотек текущего раздела Менеджера. Эта
библиотека пока не подключена.

4. Выделите созданную библиотеку и вызовите из контекстного меню команду

Подклю

чить.

В окне Менеджера библиотек появится вкладка, соответствующая созданной библиоте!
ке. Эта вкладка пуста, поскольку вновь созданная библиотека еще не содержит фрагмен!
ты.

5. Сформируйте структуру библиотеки с помощью команды

Создать раздел из контекс!

тного меню вкладки.

6. Включите фрагменты в разделы. Это можно сделать двумя способами:

▼

поместить в библиотеку готовые фрагменты,

▼

создать фрагменты непосредственно в библиотеке.

Если имеются готовые фрагменты, которые будут храниться в библиотеке, выполните
следующие действия.

6.1.

Вызовите из контекстного меню вкладки команду

Добавить фрагмент в библи

отеку....

6.2.

В появившемся диалоге укажите каталог и имя файла (файлов) *.frw для включе!
ния в библиотеку.

6.3.

В появившемся диалоге задания имени фрагмента установите имя по умолчанию
(полное или относительное) или введите произвольное имя фрагмента (фрагмен!
тов) в библиотеке.

Выбранные фрагменты будут помещены в текущий раздел библиотеки под задан!
ными именами.

Если готовых фрагментов нет, выполните следующие действия.

6.4.

Вызовите из контекстного меню вкладки команду

Новый фрагмент.

6.5.

В появившемся диалоге введите имя фрагмента в библиотеке.

КОМПАС!3D V8 откроет новое окно фрагмента.

6.6.

Создайте изображение, которое будет храниться во фрагменте.

6.7.

Сохраните и закройте фрагмент.

Созданный фрагмент будет помещен в текущий раздел библиотеки.

В дальнейшем, чтобы отредактировать библиотечный фрагмент, выделите его в списке
и вызовите из контекстного меню команду

Редактировать.
