30.4.1. Расположение копий

По умолчанию в группе

Ориентация копий активен переключатель Доворачивать

копии до радиального направления. При этом каждая копия поворачивается вокруг
своей базовой точки так, чтобы ее положение относительно той радиальной линии, на
которой она расположена, совпадало с положением исходного объекта относительно
оси X глобальной системы координат. Если требуется, чтобы все копии располагались
так же, как исходный объект, активизируйте переключатель

Не доворачивать копии

до радиального направления.

30.5.

Копия по окружности

Чтобы создать массив копий выделенных объектов, разместив их по окружности с ука!
занным центром, вызовите команду

Копия по окружности.

Задайте центр копирования.

На экране появится фантом массива с умолчательными параметрами.

Введите общее количество экземпляров массива в соответствующее поле на Панели
свойств.

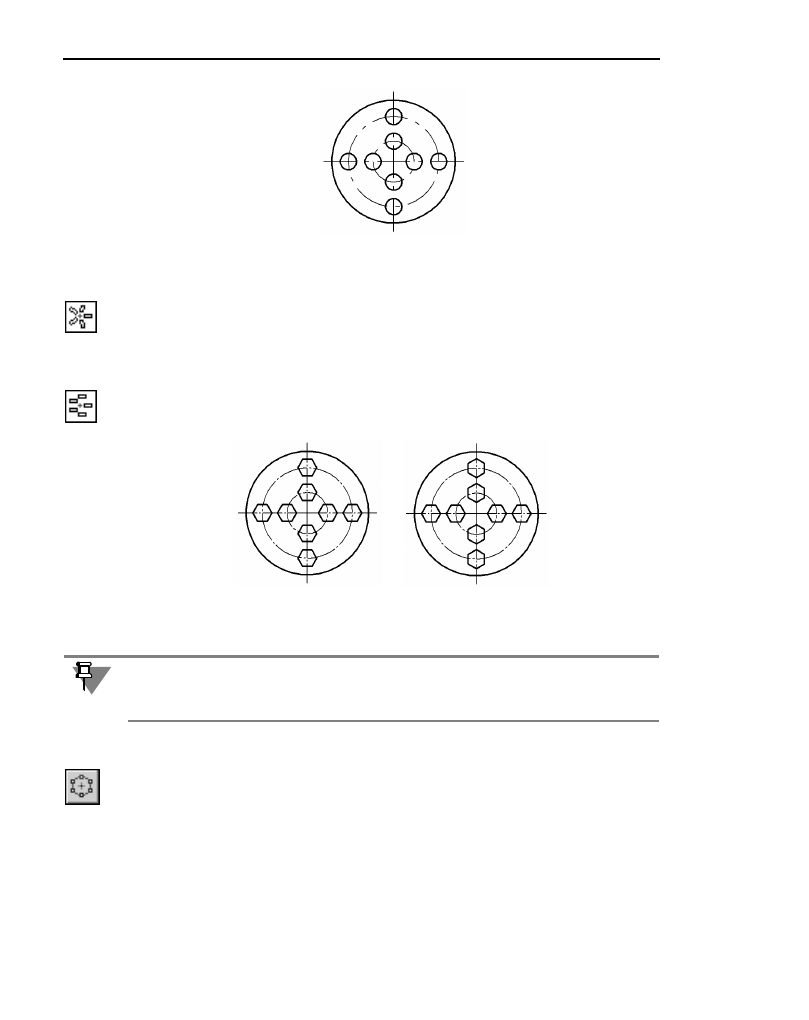

Рис. 30.9.  Пример копирования по концентрической сетке

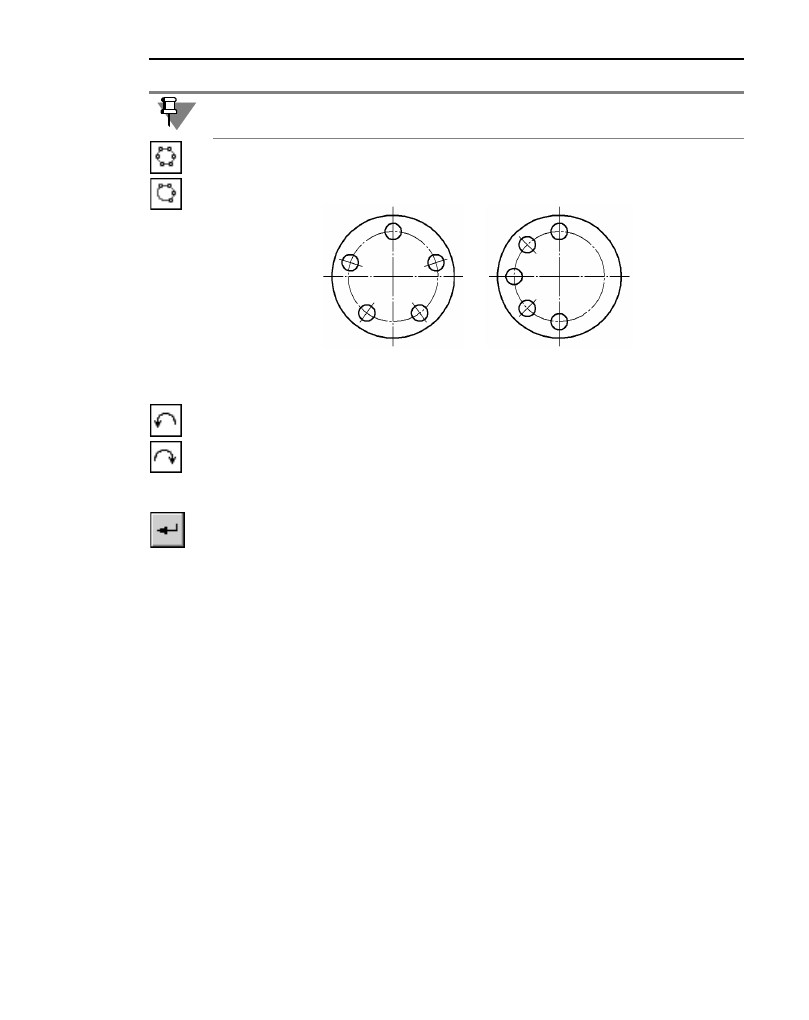

а)

б)

Рис. 30.10.  Копирование по концентрической сетке:

а) без доворота до радиального направления, б) с доворотом до радиального направления

Экземпляры массива располагаются описанным образом, если поле

Угол содержит ну!

левое значение (см. раздел 30.1.1 на с. 228). В противном случае каждая копия дополни!
тельно поворачивается на заданный угол.

235

Глава 30 Копирование

Группа переключателей

Режим позволяет выбрать способ размещения экземпляров

массива (рис. 30.11).

Если вы выбрали размещение копий с заданным угловым шагом, введите его значение
в поле

Шаг, и установите нужное направление копирования с помощью группы пере!

ключателей

Направление.

Каждое изменение того или иного параметра массива немедленно отражается на его
фантоме.

Управление атрибутами при копировании описано в разделе 30.1.2 на с. 229.

Чтобы зафиксировать массив, нажмите кнопку

Создать объект.

При копировании по окружности исходный объект входит в состав массива, поэтому ко!
личество созданных копий будет на единицу меньше введенного значения.

а)

б)

Рис. 30.11.  Режим копирования: а) вдоль всей окружности, б) с угловым шагом 45°

236

Глава 31.

Преобразования объектов

31.1.

Поворот

Чтобы повернуть выделенные объекты, вызовите команду

Поворот.

Задайте точку центра поворота.

▼

Если известно положение, которое должна занять после поворота какая!либо точка
изображения, задайте ее в качестве базовой (

т1). Затем задайте новое положение этой

точки —

т2.

▼

Если известен угол поворота объектов, введите его в соответствующее поле на Панели
свойств.

Управление исходными объектами описано в разделе 29.1.1 на с. 226.

31.2.

Масштабирование

Чтобы выполнить масштабирование выделенных объектов, вызовите команду

Масшта

бирование.

Введите в соответствующие поля на Панели значения коэффициентов масштабирования
в направлении осей координат (вы можете ввести разные значения коэффициента мас!
штабирования по осям).

Управление исходными объектами описано в разделе 29.1.1 на с. 226.

а)

б)

Рис. 31.1.  Выполнение поворота: а) исходное изображение, б) изображение после

поворота отверстия (центр поворота отмечен «крестиком»)

Иногда требуется повернуть только часть геометрических объектов, составляющих
изображение, а остальные — соответствующим образом перестроить. Такое редактиро!
вание осуществляется с помощью команды

Деформация поворотом (см. раздел 32.3

на с. 241).

Ввод масштаба по оси Y невозможен, если среди выделенных объектов есть окружности
или дуги окружностей или виды целиком. В этом случае выполнение операции произво!
дится со значением масштаба по оси Y, равным масштабу по оси X.

237

Глава 31 Преобразования объектов

Группа переключателей

Выносные линии управляет масштабированием выносных ли!

ний. Подробно об этом рассказано в следующем разделе.

Задайте точку центра масштабирования.

31.2.1.

Управление масштабированием выносных линий

Выносные линии и линии!выноски размеров (если они есть среди объектов, участвую!
щих в операции) по умолчанию не масштабируются, т.е. их длина остается такой же, как
в оригинальном изображении. При этом в группе

Выносные линии активен переклю!

чатель

Не масштабировать.

Если необходимо изменить длину выносных линий и линий!выносок в соответствии с за!
данными коэффициентами масштабирования, активизируйте опцию

 Масштабиро

вать.

Рекомендуется включать масштабирование выносных линий при значительном измене!
нии масштаба объектов, среди которых имеется много размеров.

а)

б)

Рис. 31.2.  Выполнение масштабирования: а) исходное изображение,

б) изображение после масштабирования проушины

Иногда требуется промасштабировать только часть геометрических объектов, составля!
ющих изображение, а остальные — соответствующим образом перестроить. Такое ре!
дактирование осуществляется с помощью команды

Деформация масштабировани

ем (см. раздел 32.4 на с. 242).

а)

б)

в)

Рис. 31.3.  Уменьшение масштаба копий объекта в два раза: а) исходный объект,

б) копирование без масштабирования выносных линий,

в) копирование с масштабированием выносных линий
