Часть V.

Редактирование

230

30.2.1. Интерпретация шага

По умолчанию значение, введенное в поле

Шаг, воспринимается как расстояние между

соответствующими точками соседних экземпляров массива. При этом в группе

Режим

активен переключатель

Расстояние между соседними копиями. Второй переключа!

тель в этой группе —

Расстояние между крайними копиями. Активизируйте его, ес!

ли на участке кривой, длина которого задана в поле

Шаг, требуется равномерно размес!

тить количество копий, заданное в поле

Количество.

30.2.2. Расположение копий

По умолчанию производится доворот копий до нормали к кривой: каждая копия повора!
чивается так, чтобы ее положение относительно нормали к кривой, проведенной в точку
вставки, совпадало с положением исходного объекта относительно оси Y глобальной
системы координат. При этом в группе

Нормаль активен переключатель Доворачи

вать до нормали. Если требуется, чтобы все копии располагались так же, как исходный
объект, активизируйте переключатель

Не доворачивать до нормали.

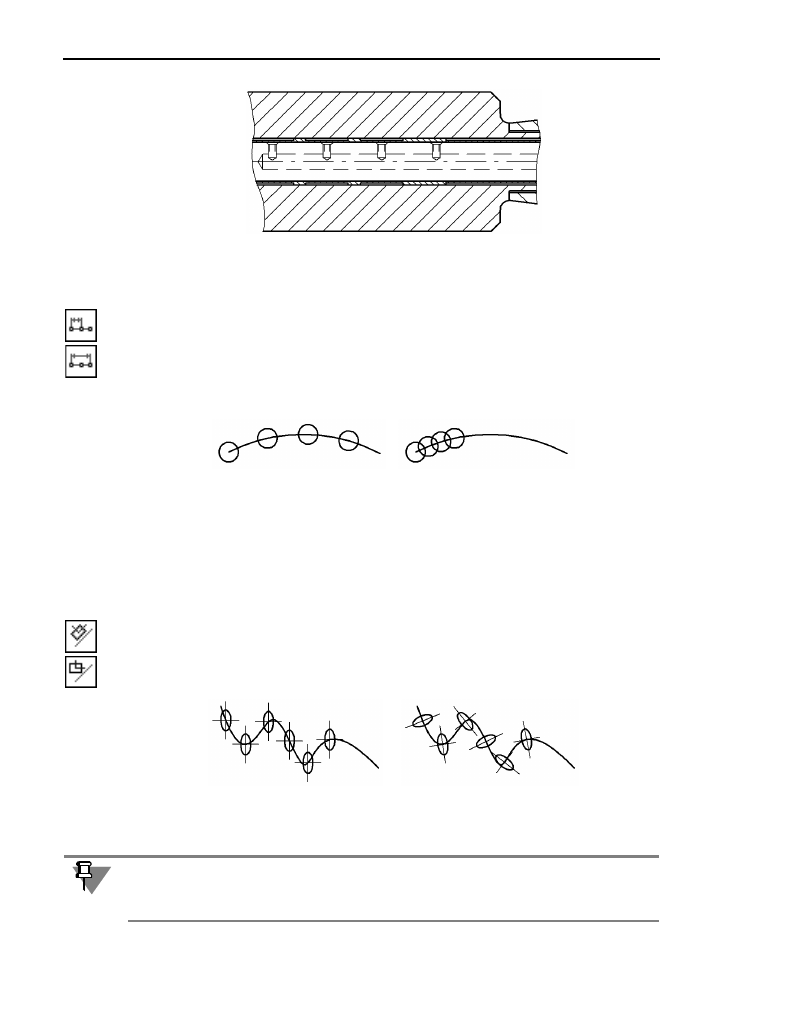

Рис. 30.3.  Пример копирования по кривой

а)

б)

Рис. 30.4.  Копирование окружностей вдоль дуги:

а) активен переключатель Расстояние между соседними копиями,

б) активен переключатель Расстояние между крайними копиями

а)

б)

Рис. 30.5.  Копирование эллипса вдоль сплайна: а) без доворота копий до нормали,

б) c доворотом копий до нормали

Экземпляры массива располагаются описанным образом, если поле

Угол содержит ну!

левое значение (см. раздел 30.1.1 на с. 228). В противном случае каждая копия дополни!
тельно поворачивается на заданный угол.

231

Глава 30 Копирование

30.2.3. Направление копирования

По умолчанию копирование объектов вдоль кривой направлено против часовой стрелки
от начальной точки. При этом в группе

Направление активен переключатель Отрица

тельное направление. Если массив должен располагаться по другую сторону от на!
чальной точки, активизируйте переключатель

Положительное направление.

30.3.

Копия по параллелограммной сетке

Чтобы создать массив копий выделенных объектов, разместив их в узлах сетки с задан!
ными параметрами, вызовите команду

Копия по сетке.

Управление исходными объектами описано в разделе 29.1.1 на с. 226.

Укажите базовую точку копируемых объектов

т1. При формировании массива копии бу!

дут размещены так, чтобы их базовые точки совпадали с узлами сетки (см.
рис 30.6, 30.7).

На экране появится фантом массива. Чтобы настроить сетку требуемым образом, акти!
визируйте вкладку

Параметры Панели свойств. Расположенные на ней элементы управ!

ления представлены в таблице 30.1. Параметры сетки, которыми управляют перечислен!
ные элементы, показаны на рис. 30.6.

Очевидно, что выбор направления создания массива имеет смысл только в тех случаях,
когда в качестве начальной точки указана не крайняя точка кривой.

Табл. 30.1. Элементы управления параллелограммной сеткой

Элемент Описание

Наклон

Угол наклона первой оси сетки к оси абсцисс текущей системы
координат.

N1 N2

Количества экземпляров массива вдоль первой и второй осей
сетки.

Угол раствора

Угол между осями сетки.

Шаг1 Шаг2

Шаг копий вдоль первой и второй осей сетки.

Режим 1 Режим 2 Переключатели, управляющие интерпретацией шага вдоль осей.

Управление интерпретацией рассмотрено в разделе 30.2.1 на
с. 230.

 Копии в углах
сетки

Переключатели, управляющие способом размещения копий. Они
доступны, если количество копий вдоль каждой из осей больше
или равно трем.

Часть V.

Редактирование

232

Каждое изменение того или иного параметра массива или сетки немедленно отражается
на его фантоме.

Чтобы зафиксировать фантом, укажите точку вставки массива

т2.

30.4.

Копия по концентрической сетке

Чтобы создать массив выделенных объектов, разместив их в узлах концентрической сет!
ки, вызовите команду

Копия по концентрической сетке.

Управление исходными объектами описано в разделе 29.1.1 на с. 226.

Укажите базовую точку копируемых объектов

т1. При формировании массива копии бу!

дут размещены так, чтобы их базовые точки совпадали с узлами сетки (см. рис 30.9,
30.10).

На экране появится фантом массива. Чтобы настроить сетку требуемым образом, акти!
визируйте вкладку

Параметры Панели свойств. Расположенные на ней элементы уп!

равления представлены в таблице 30.2. Параметры сетки, которыми управляют перечис!
ленные элементы, показаны на рис. 30.8.

Копии внутри
сетки

Переключатели, управляющие способом размещения копий. Они
доступны, если количество копий вдоль каждой из осей больше
или равно трем.

Табл. 30.1. Элементы управления параллелограммной сеткой

Элемент Описание

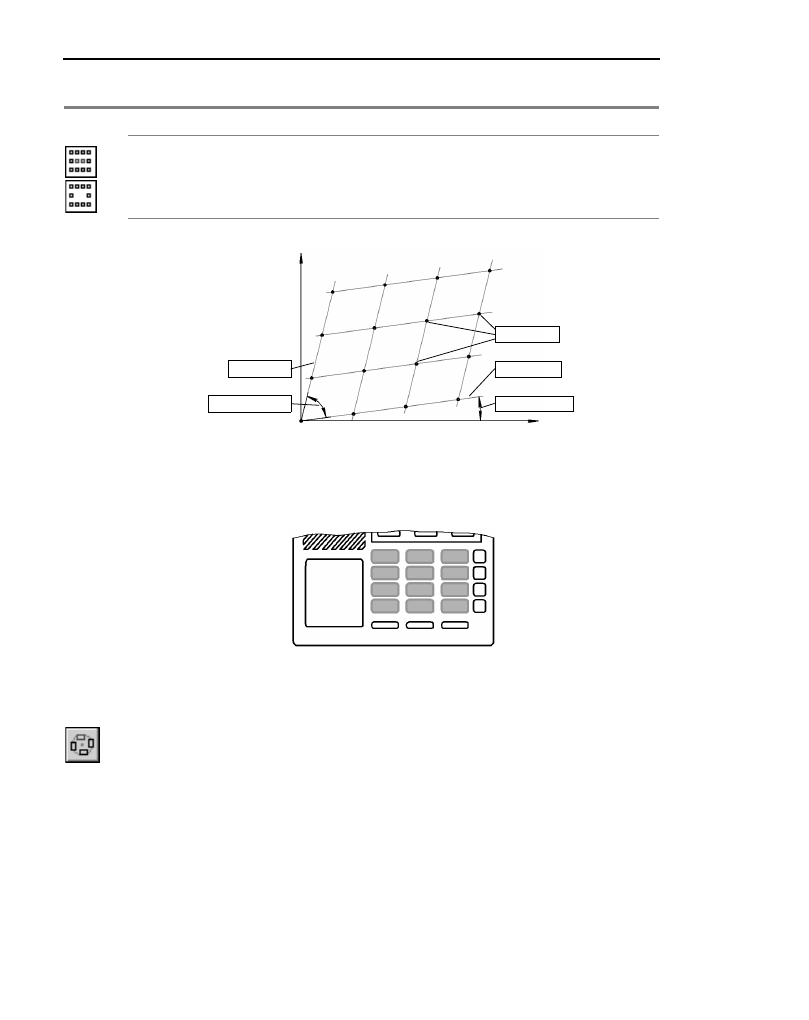

Рис. 30.6.  Схема образования параллелограммной сетки

Первая ось

Вторая ось

Угол наклона

Угол раствора

Узлы сетки

Рис. 30.7.  Пример копирования по сетке

233

Глава 30 Копирование

Каждое изменение того или иного параметра массива или сетки немедленно отражается
на его фантоме.

Чтобы зафиксировать фантом, укажите точку вставки массива

т2.

Табл. 30.2. Элементы управления концентрической сеткой

Элемент Описание

Радиус

Значение радиуса начальной окружности сетки.

Шаг 1 Шаг 2

Шаг копий в радиальном и кольцевом направлениях.

Режим 1 Режим 2 Переключатели, управляющие интерпретацией шага в радиальном

и кольцевом направлениях. Управление интерпретацией
рассмотрено в разделе 30.2.1 на с. 230.

N1 N2

Количества копий в радиальном и кольцевом направлениях.

Начальный угол

Угол между осью абсцисс текущей системы координат и первой
радиальной линией сетки.

Копия в центре

Группа переключателей, управляющая отрисовкой копии в
центральной точке сетки. Если активен переключатель

Оставлять

копию в центре, то в массив будет добавлен еще один экземпляр
так, чтобы его базовая точка совпала с центром сетки. По
умолчанию формирование центральной копии отключено.

Ориентация
копий

Группа переключателей, управляющая расположением копий. Ее
действие подробно рассмотрено ниже.

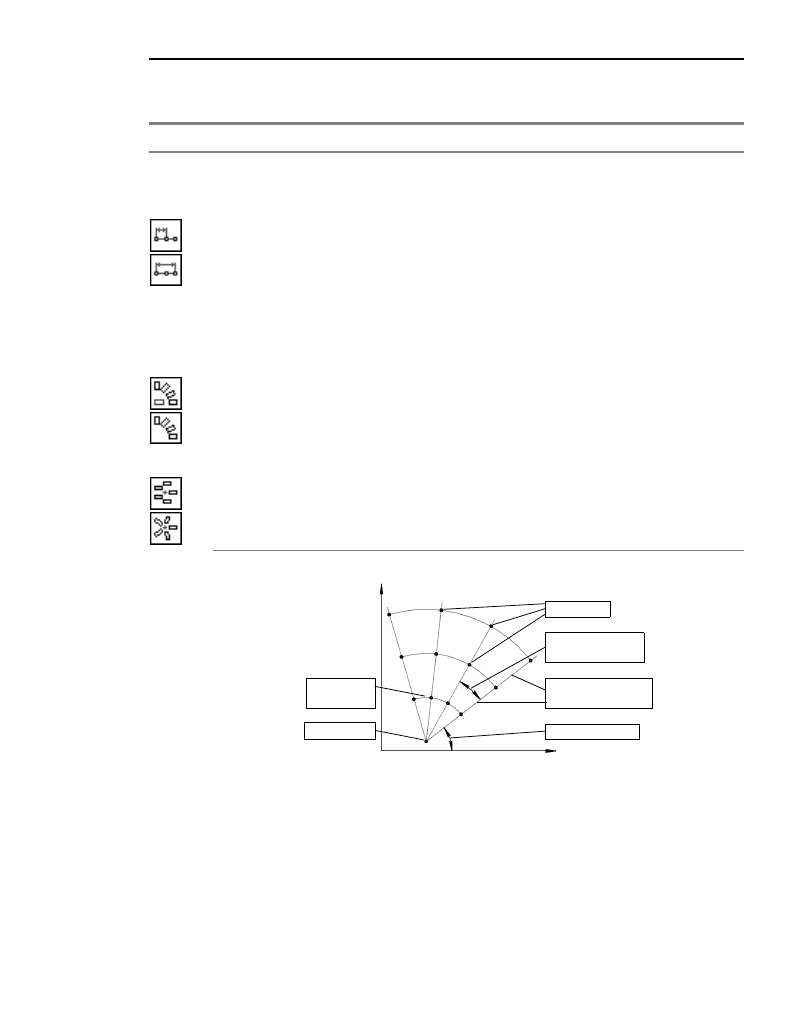

Рис. 30.8.  Схема образования концентрической сетки

Узлы сетки

Начальная
окружность

Шаг в кольцевом
направлении

Начальный угол

Центр сетки

Шаг в радиальном
направлении
