По этой же причине не допускается такое вырезание из тела формообразующего эле!
мента, которое разделяет тело на две части или несколько несвязанных между собой
частей.

При попытке выполнить операцию, приводящую к разделению тела или появлению но!
вых несвязанных между собой частей одного и того же тела, появляется ошибка «Тело
состоит из отдельных частей».

Таким образом, если деталь состоит из нескольких частей, например, сегментный вкла!
дыш, то каждую часть необходимо создавать как самостоятельное тело.

2. Кроме того, что тело детали не может быть разделено на части, оно не может быть час!

тично скрыто. Это означает, что нельзя скрыть, например, отдельный приклеенный к те!
лу формообразующий элемент. Поэтому после вызова команды

Скрыть для какого!ли!

бо элемента скрывается целиком все тело, в состав которого входит этот элемент.

3. Изменение положения тел детали друг относительно друга возможно только путем из!

менения положения эскизов, использованных для создания тел. Для этого можно вос!
пользоваться, например, командами

Разместить эскиз и Изменить плоскость из кон!

текстного меню эскиза в Дереве построения.

2.1.3.

Изменения в работе системы

В связи с реализацией возможности многотельного моделирования произведены следу!
ющие изменения.

▼

Команды создания оснований деталей (

Операция выдавливания, Операция по се

чениям и т.д.) и команды приклеивания элементов (Приклеить выдавливанием,
Приклеить по сечениям и т.д.) попарно объединены. Получившиеся команды сохрани!
ли названия команд создания оснований и служат для добавления материала детали. Во
время выполнения каждой из них можно указать, является ли создаваемый элемент от!
дельным телом или его необходимо приклеить к имеющемуся телу (телам).

При создании листового тела тоже можно указать, будет ли оно являться самостоятель!
ным или его необходимо приклеить к другим телам. Однако, в отличие от операций (вы!
давливания, по сечениям и др.), листовое тело в детали может быть только одно.

Удаление материала детали по!прежнему производится при помощи команд вырезания.

▼

При приклеивании и вырезании элементов, а также при выполнении команд

Отверстие,

Сечение поверхностью и Сечение по эскизу можно задавать область применения —
набор тел, на которые будет распространяться действие операции. По умолчанию об!
ласть применения определяется автоматически: в нее включаются все видимые тела (т.е
тела, показ которых не отключен с помощью команды

Скрыть), с которыми пересекает!

ся новый элемент. Подробнее — см. раздел 2.1.4 на с. 12.

▼

Для выполнения команды

Ребро жесткости при наличии в детали нескольких тел необ!

ходимо указать тело, к которому будет приклеено ребро.

▼

Копирование тел в детали возможно только при помощи команды

Зеркально отразить

все. В связи с этим она переименована в Зеркально отразить тело и дополнена новы!
ми возможностями (см. раздел 2.1.8 на с. 17). Остальные команды создания массивов
по!прежнему служат для копирования элементов (об особенностях построения
массивов — см. раздел 2.1.6 на с. 16).

КОМПАС3D V8 Plus. Новые возможности

12

▼

Появилась команда

Булева операция, позволяющая выполнять булевы операции над

телами внутри детали. Подробнее — см. раздел 2.1.7 на с. 16.

▼

Общее количество тел в детали отображается в Дереве
построения — в скобках после названия детали (рис. 2.1).

Пиктограмма формообразующего элемента в Дереве построе!
ния зависит от результата операции — отдельное тело или при!
клеенный элемент. Сравните, например, пиктограммы опера!
ций выдавливания 1, 2 и 3 на рис. 2.1. Их пиктограммы
показывают, что в результате первой и второй операций были
созданы отдельные тела, а третья образовала приклеенный
элемент.

2.1.4.

Область применения операций
добавления и удаления материала детали

Область применения операции — набор тел, которые модифицируются в результате
операции.

При добавлении материала детали, т.е. при приклеивании формообразующих элементов
и создании листового тела, область применения определяет тела, с которыми будет объ!
единен создаваемый (редактируемый) элемент, а при удалении, т.е. при вырезании фор!
мообразующих элементов, создании круглых отверстий, сечении плоскостью и по
эскизу — тела, материал которых будет удален в результате операции.

Например, имеется три тела. На верхней грани тела 1 создан эскиз для операции выдав!
ливания — окружность (рис. 2.2, а). Способ определения глубины выдавливания —

Че

рез все. В область применения операции могут входить любые из этих тел в любом со!
четании. Допустим, область применения составляют тела 1 и 3.

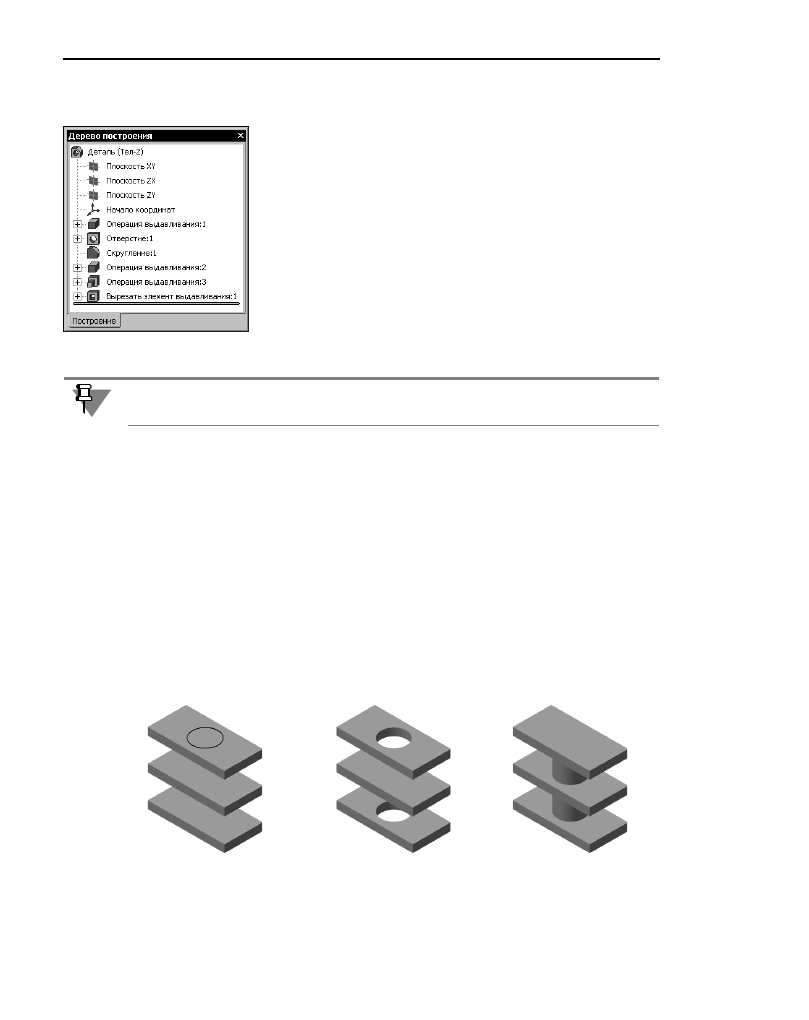

Рис. 2.1.

 Дерево построения

детали

Количество тел многотельной детали не показывается в Дереве построения, если эта де!
таль редактируется в контексте сборки.

а)

б)

в)

Рис. 2.2.  Область применения операции выдавливания:

а) исходное состояние детали и эскиз операции,

б) результат вырезания, в) результат приклеивания

тело 1

тело 2

тело 3

13

Глава 2. Трехмерное моделирование

Если элемент выдавливания вырезается, то в результате операции отверстие появится
только в телах 1 и 3  (рис. 2.2, б). Несмотря на то, что элемент выдавливания проходит
через тело 2, оно остается целым, поскольку не включено в область применения опера!
ции.

Если элемент выдавливания приклеивается, то получится новое тело, состоящее из тел
1 и 3 и элемента выдавливания  (рис. 2.2, в). Несмотря на то, что элемент выдавливания
проходит через тело 2, оно остается самостоятельным, поскольку не включено в область
применения операции выдавливания.

По умолчанию область применения операции определяется автоматически: в нее вклю!
чаются все тела, кроме скрытых, с которыми пересекается элемент, являющийся резуль!
татом операции (до завершения операции он показывается в виде фантома).

При необходимости область применения любой операции можно настроить вручную.

В примерах, приведенных выше, результатом вырезания с автоопределением области
применения были бы отверстия во всех трех телах, а результатом приклеивания — одно
тело, образованное телами 1, 2, 3 и выдавленным элементом.

Набор тел, составляющих область применения операции,

остается неизменным. Вклю!

чение отображения тел, которые были скрыты в момент выполнения операции, а также
«перетаскивание» тел в Дереве построения детали не приводят к изменению области
применения. Благодаря этому возможно моделирование деталей путем вычитания одно!
го тела из другого.

Например, нужно построить деталь с полостью сложной формы. Для этого можно дейс!
твовать следующим образом.

1. Создать первое тело — тело, которое будет определять форму детали, и скрыть его.

2. Создать второе тело — тело, которое будет определять форму полости. Выполняя опе!

рации, формирующие тело, можно не производить никаких действий по заданию их об!
ластей применения, т.е. использовать умолчательный способ определения области
применения — автоопределение. При этом в область применения всех операций будет
входить только второе тело.

3. Включить показ первого тела. При этом область применения второго тела не изменится.

Другими словами, все операции, выполненные в п.2, в том числе, например, операции
вырезания

Через все, будут по!прежнему относиться только ко второму телу.

4. Выполнить булеву операцию вычитания второго тела из первого.

Чтобы включить в область применения операции новые тела или исключить из нее име!
ющиеся, необходимо войти в режим редактирования этой операции и изменить область
ее применения с помощью элементов Панели свойств.

2.1.5.

Способы задания области применения операции

В область применения операции могут быть включены:

Таким образом, если вы работаете с пересекающимися телами, то те из них, которые не
должны входить в область применения выполняемых операций, рекомендуется скрыть.

КОМПАС3D V8 Plus. Новые возможности

14

▼

те из видимых (не скрытых) тел, которые пересекаются с элементом, образующимся в
результате операции,

▼

все видимые тела,

▼

все тела.

Тела, исключенные из расчета, не могут включаться в область применения операции.

▼

При приклеивании к детали формообразующих элементов, а также при создании листо!
вого тела область применения операции задается на вкладке

Результат операции Па!

нели свойств (рис. 2.3). Группа элементов управления

Область применения доступна,

если активен переключатель

Объединение.

▼

При вырезании формообразующих элементов область применения задается на вкладке
Вырезание Панели свойств (рис. 2.4). Группа элементов управления Область приме
нения доступна, если неактивен переключатель Автоопределение.

▼

При построении круглого отверстия, а также при рассечении детали поверхностью или
по эскизу область применения задается на вкладке

Результат операции Панели

свойств (рис. 2.5). Группа элементов управления

Область применения доступна, если

неактивен переключатель

Автоопределение.

Умолчательный способ определение области применения операции — автоопределе!
ние. При этом:

▼

если материал добавляется, то активен переключатель

Автообъединение,

▼

если материал удаляется, то активен переключатель

Автоопределение области при

менения.

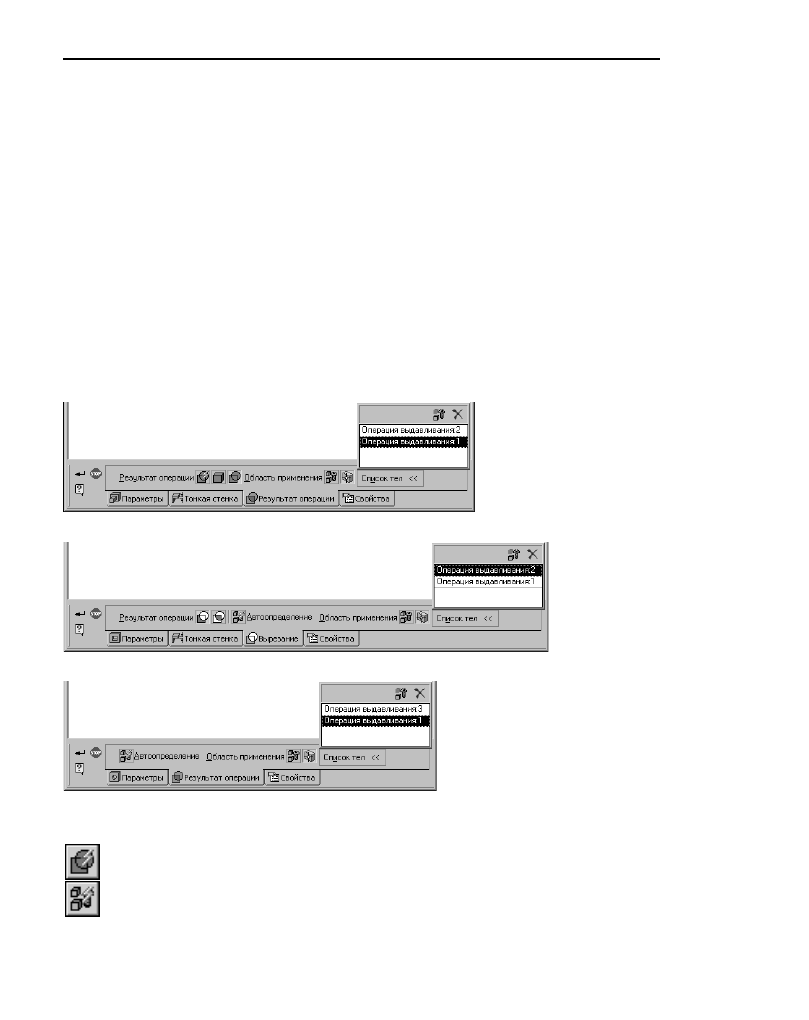

Рис. 2.3.  Задание области применения приклеиваемого элемента выдавливания

Рис. 2.4.  Задание области применения вырезаемого элемента выдавливания

Рис. 2.5.  Задание области применения круглого отверстия
