Аскон КОМПАС-3D V8 Plus. Новые возможности - часть 1

7

Глава 1.

Общие усовершенствования

1.1.

Управление лицензиями

Реализовано управление получением лицензии
на работу с трехмерными моделями. Чтобы за!
нять лицензию, необходимо вызвать команду
Сервис — Получить лицензию на КОМПАС
3D (рис. 1.1).

В режиме работы с графическими документами и
документами!моделями команда

Получить ли

цензию на спецификацию перенесена из ме!
ню

Спецификация в меню Сервис. (рис. 1.1).

После вызова команды получения лицензии система проверяет, есть ли на сетевом клю!
че свободные лицензии на работу с выбранным компонентом системы.

▼

Если лицензии есть, то одна из них занимается. В меню рядом с именем команды полу!
чения лицензии появляется «галочка».

Завершив работу с компонентом, вы можете освободить лицензию. Для этого вызовите
команду получения лицензии. «Галочка» в меню исчезнет. Освободившуюся лицензию
сможет получить другой пользователь на другом рабочем месте.

▼

Если лицензию получить нельзя, то после вызова команды получения лицензии выдает!
ся сообщение о том, что работа со спецификациями или с моделями возможна только в
деморежиме.

Можно включить автомати!
ческое получение лицензий
при запуске системы. Эта
настройка производится в
разделе

Общие — Управ

ление лицензиями на
вкладке

Система настроеч!

ного диалога (рис. 1.2).

Если одна или обе опции
этого диалога включены, то
во время загрузки системы
производится проверка на!
личия на сетевом ключе ап!
паратной защиты свободной
лицензии на работу с соот!
ветствующим продуктом
(продуктами). Если лицен!
зия есть, то она занимается.

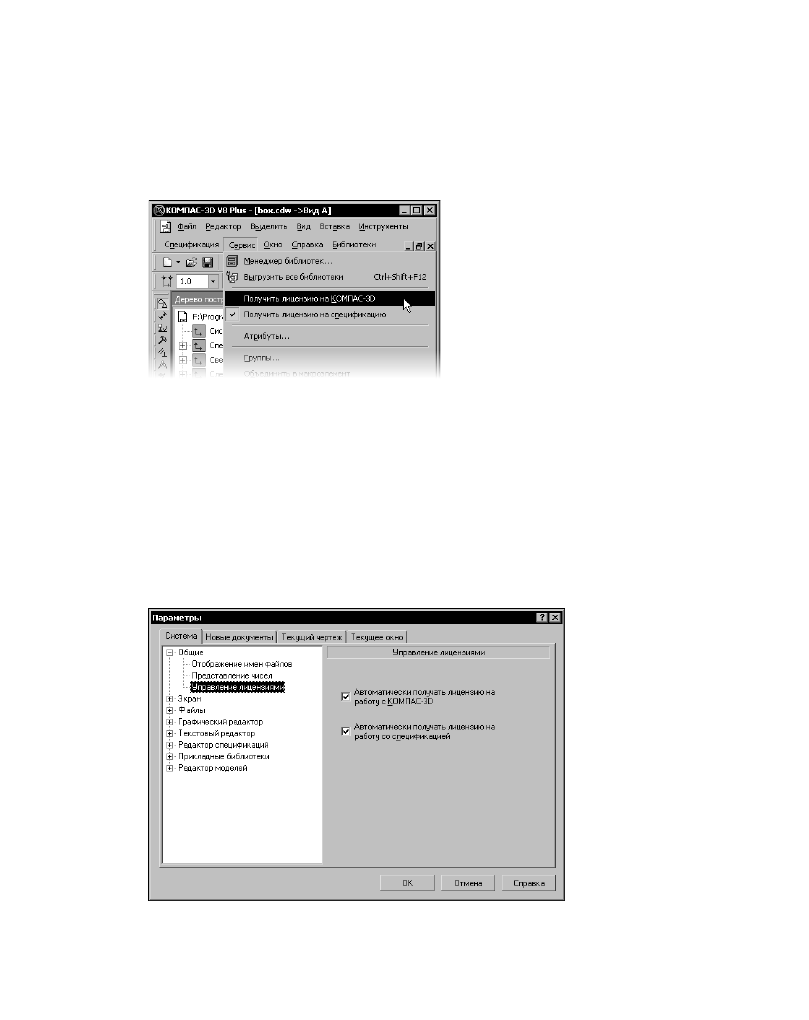

Рис. 1.1.

 Команды получения лицензий

Рис. 1.2.

 Диалог управления лицензиями

КОМПАС3D V8 Plus. Новые возможности

8

По умолчанию автоматическое получение лицензий отключено.

1.2.

Спецзнаки

В файлы спецзнаков КОМПАС добавлены новые спецзнаки. Номера, изображения и на!
звания спецзнаков приведены в таблице 1.1.

1.3.

Группа «Библиотеки стилей»

В меню

Сервис появилась группа Библиотеки стилей (рис. 1.3), объединяющая следу!

ющие команды:

▼

Типы атрибутов...

▼

Стили линий...

▼

Стили штриховок...

▼

Стили текстов...

▼

Типы основных надписей...

▼

Оформление чертежей...

▼

Оформление текстовых
документов...

▼

Стили спецификаций...

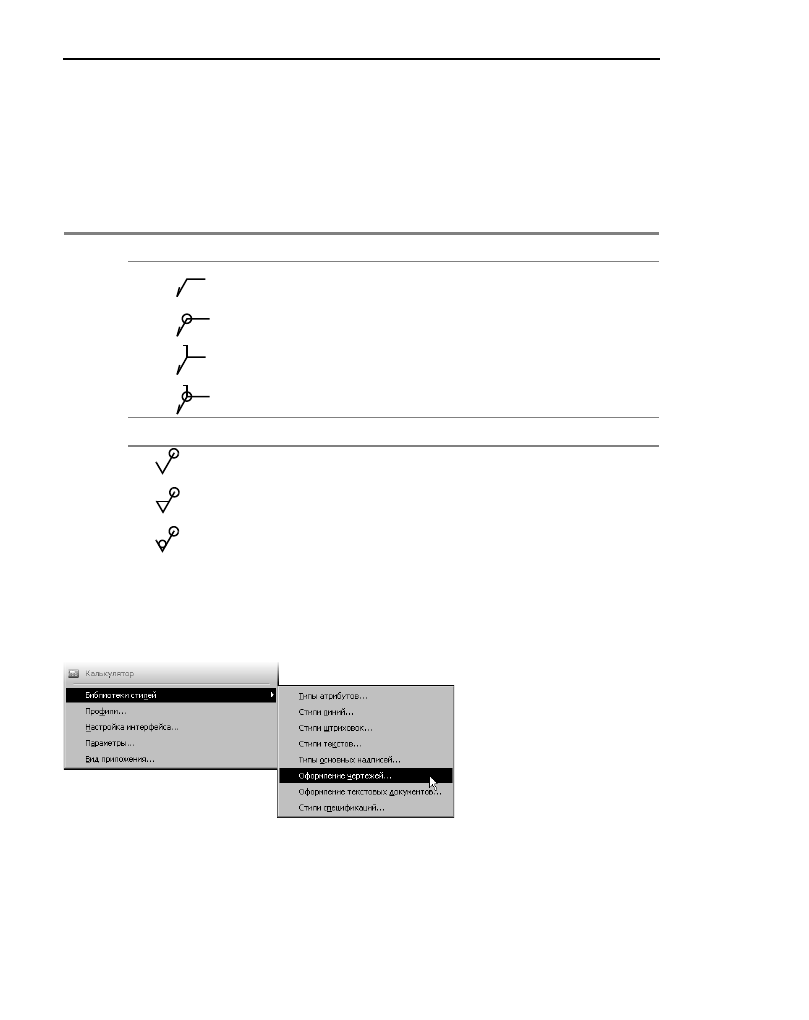

Табл. 1.1.  Новые спецзнаки КОМПАС

Швы сварных соединений

121

Обозначение сварного шва

122

Обозначение сварного шва. По контуру

123

Обозначение сварного шва. Монтажный шов

124

Обозначение сварного шва. Монтажный шов по контуру

Знаки шероховатости

87

Шероховатость. Верхний. По контуру

88

Шероховатость. Верхний. С удалением материала. По контуру

89

Шероховатость. Верхний. Без удаления материала. По контуру

AB

EF

CD



AB

EF

CD



AB

EF

CD



AB

EF

CD



Рис. 1.3.

 Группа Библиотеки стилей

9

Глава 1. Общие усовершенствования

1.4.

Переменные среды

Появилась новая перемен!
ная среды системы КОМ!
ПАС!3D — PARTLIB. Она
указывает, в какой папке
размещаются файлы моде!
лей Справочника Стандарт!
ные изделия.

В диалоге просмотра распо!
ложения служебных файлов
и папок появилась строка
Справочник Стандарт
ные изделия, соответству!
ющая этой переменной
(рис. 1.4).

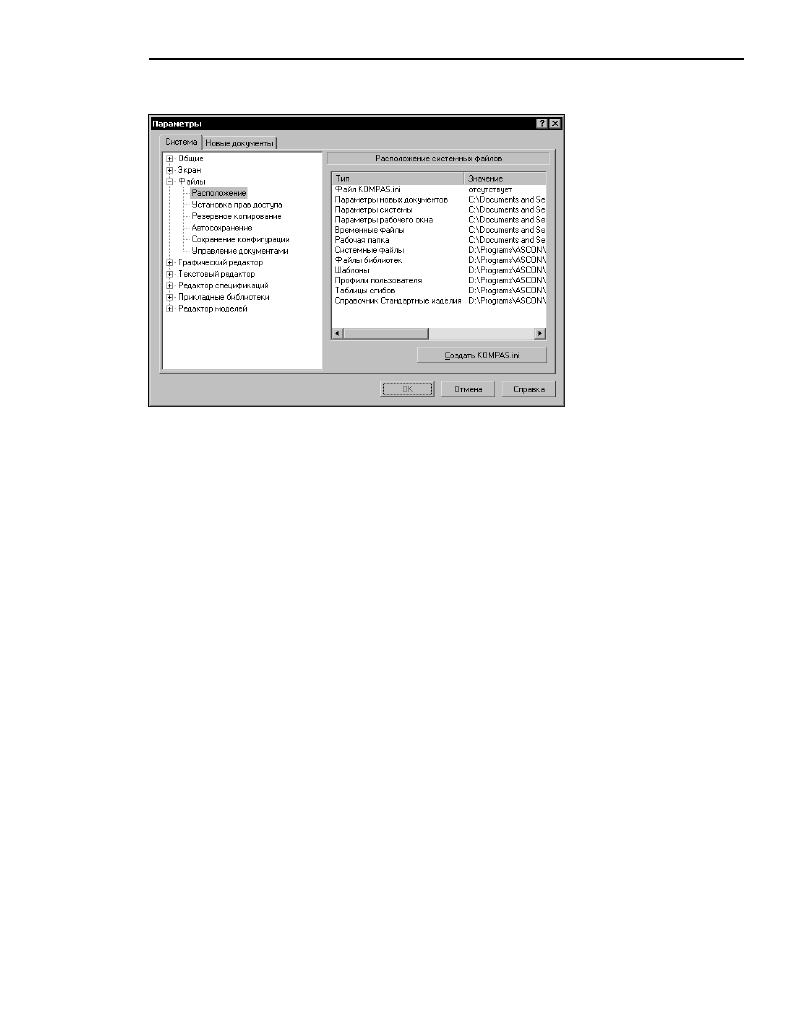

Рис. 1.4.  Диалог просмотра расположения файлов

10

Глава 2.

Трехмерное моделирование

2.1.

Многотельное моделирование

Реализована возможность многотельного моделирования, т.е. создания нескольких
твердых тел в одной детали (файле *.m3d). Результатом многотельного моделирования
может являться как одно тело, так и несколько тел (т.е. многотельная деталь).

Каждое тело в процессе многотельного моделирования создается обычным образом,
т.е. путем выполнения булевых операций над объемными элементами. Над телами также
могут производиться булевы операции.

Многотельное моделирование расширяет возможности построения деталей и снимает
ограничения на создание моделей, которые можно получить только объединением, вы!
читанием или пересечение тел. Например, используя многотельное моделирование,
можно построить деталь путем объединения тонкостенных тел с разной толщиной стен!
ки.

2.1.1.

Примеры использования многотельного моделирования

В качестве наиболее типичных примеров использования многотельного моделирования
являются проектирование «с нескольких сторон» и создание тел вычитанием.

Проектирование «с нескольких сторон» — способ проектирования, при котором отде!
льные части детали создаются как самостоятельные тела, а затем объединяются. При
этом пересекающиеся тела можно объединить путем выполнения над ними булевой опе!
рации, а непересекающиеся — путем построения нового пересекающегося с ними тела.

Создание тел вычитанием — способ проектирования, при котором тело детали форми!
руется путем вычитания одних тел из других. В этом случае нужно создать два пересека!
ющихся тела, первое из которых будет определять форму детали, а второе — форму по!
лости. Затем следует произвести над телами булеву операцию вычитания второго тела
из первого. Данный способ проектирования рекомендуется для создания деталей со
сложными карманами или другими выборками, проходящими через сложные поверх!
ности и имеющими скругления.

2.1.2.

Особенности работы с многотельными деталями

1. При создании многотельных деталей необходимо помнить, что каждое тело, составляю!

щее деталь, должно быть неразрывно. Поэтому не допускается создание формообразу!
ющих элементов, приводящих к разделению тел.

Например, на основе эскиза, содержащего несколько невложенных друг в друга замкну!
тых контуров, невозможно построить элемент выдавливания, являющийся отдельным
телом.

Если такие карманы или выборки симметричны, то до применения булевой операции не!
обходимо создать копию второго тела с помощью команды

Зеркально отразить тело,

а затем дважды выполнить булеву операцию вычитания.
