Часть II

База данных

комплектующих

108

Глава 3.

Общие сведения о БДК

Описания всех электротехнических изделий, материалов, конструктивных элементов,
деталей, используемых при проектировании электрооборудования, хранятся в БДК.

3.1.

Структура БДК

База данных имеет иерархическую структуру (рис. 3.1). В дереве базы
данных можно создавать каталоги с любой вложенностью подкаталогов.

Каталоги и подкаталоги формируют иерархию хранения изделий. В под!
каталогах содержатся таблицы. Они представляют собой контейнеры для
хранения данных о родственных по назначению изделиях (например:
винты, автоматические выключатели, кнопки управления, изоляционные
материалы и т.п.).

Каждая запись (строка) таблицы хранит информацию об одном типоисполнении изде!
лия. Например, Выключатель КЕ181У3, исп. 1, черный, ТУ16'89 ИКЖШ. 641211. 002ТУ.

В свою очередь запись состоит из полей (ячеек). Каждое поле хранит элементарную ин!
формацию о вносимом в базу данных изделии (например: поставщик изделия, масса из!
делия, справочная информация об изделии и т.п.).

3.2.

Объекты БДК

К объектам БДК относятся элементы структуры базы и элементы описаний комплектую!
щих изделий. Перечень объектов БДК приведен в табл. 3.1.

Табл. 3.1.  Объекты БДК

Название

Описание

Каталог
(подкаталог)

Элемент структуры базы данных. В нем могут размещаться
вложенные каталоги (подкаталоги), таблицы (хранилища данных).
Каталоги можно создавать на любом уровне дерева БДК.
Количество каталогов на одном уровне дерева не ограничено.

Таблица

Хранилище данных о комплектующих изделиях. Каждая таблица
хранит свой класс, тип или серию изделий. Таблицы всегда
размещаются в каталогах не выше третьего уровня дерева. Их
количество в пределах одного уровня не ограничено.

Запись (строка)
таблицы

Описание свойств одного изделия. Каждое типоисполнение
изделия представлено в таблице одной записью. Все записи в
таблице состоят из полей (ячеек). Количество записей в таблице не
ограничено.

Рис. 3.1.

 Структура БДК

109

Глава 3. Общие сведения о БДК

Работа с объектами БДК выполняется в Менеджере базы данных комплектующих систе!
мы КОМПАС!Электрик Std. В нем можно формировать иерархию хранения изделий, со!
здавать новые хранилища изделий и настраивать их структуру, вести справочники по
часто используемым значениям, вводить и корректировать данные об изделии, добав!
лять, удалять, копировать и дублировать записи об изделиях и т.п.

3.3.

Начало и окончание работы Менеджера БДК

3.3.1.

Запуск приложения

1. В меню

Пуск вызовите команду Программы — АСКОН — КОМПАСЭлектрик Vx

Std — Менеджер базы данных комплектующих.

2. По запросу Менеджера выберите тип СУБД, введите имя пользователя и пароль. Если

имя пользователя или пароль не распознается, то обратитесь к системному администра!
тору.

После ввода данных на экране откроется главное окно Менеджера (см. рис. 3.2).

3.3.2.

Выход из приложения

Чтобы выйти из Менеджера БДК с сохранением всех внесенных изменений, вызовите ко!
манду

База данных — Выход.

Закрыть Менеджер можно также щелчком мыши по пиктограмме системного меню или
по кнопке в правой части окна Менеджера.

3.4.

Интерфейс Менеджера БДК

Менеджер БДК — это стандартное приложение Windows. Поэтому рабочее окно, кото!
рое вы видите после запуска Менеджера, практически не отличается по своему внешне!
му виду от окон других Windows!приложений (рис. 3.2).

Поле (ячейка)
записи

Часть записи таблицы. Поле записи хранит элементарную часть
информации об изделии (например, вес изделия). Имена и
количество полей определяются при создании таблицы и
одинаковы для всех ее записей.

Объекты БДК доступны для редактирования в любой момент времени.

Табл. 3.1.  Объекты БДК

Название

Описание

Часть II.

База данных комплектующих

110

Описание элементов интерфейса Менеджера представлено в табл. 3.2.



3.4.1.

Строка состояния

Строка состояния расположена под рабочей областью главного окна Менеджера БДК
(рис. 3.2). Ее можно сделать видимой или скрыть.

Чтобы переключить режим отображения, вызовите команду

Вид — Строка состояния.

Строка состояния отображается, если в меню возле команды установлен маркер. При
повторном вызове команды маркер снимается.

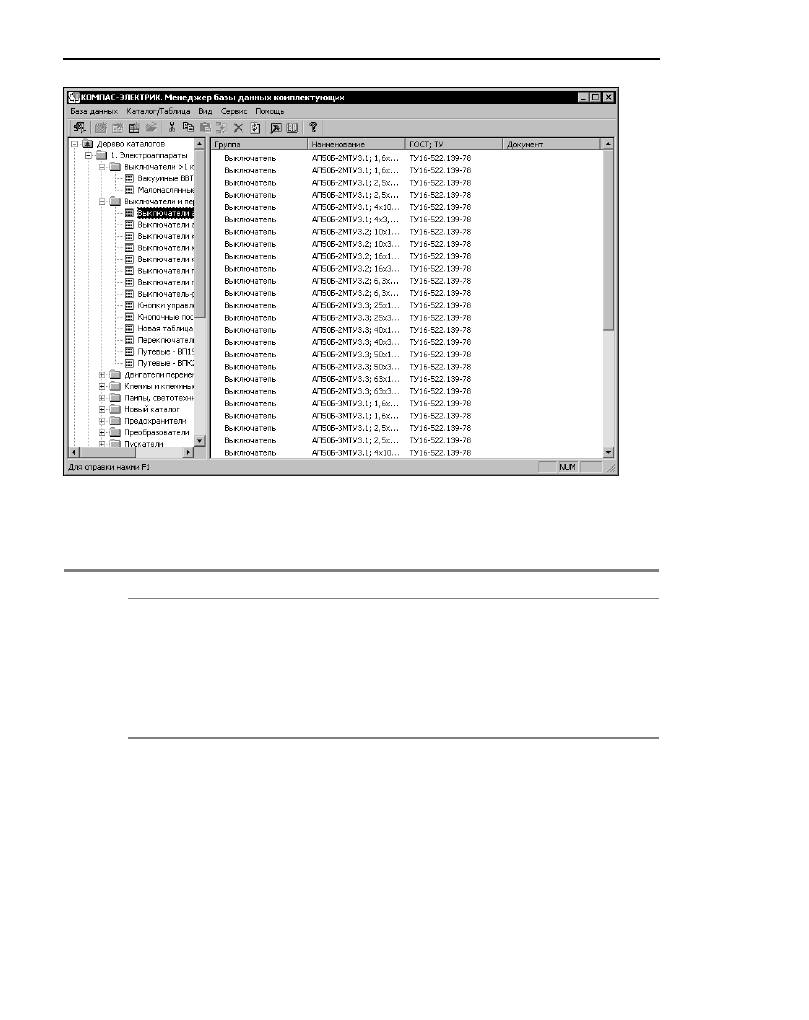

Рис. 3.2.  Интерфейс Менеджера БДК

Табл. 3.2.  Элементы интерфейса Менеджера БДК

Элемент

Описание

Главное меню

Служит для вызова команд Менеджера. Содержит
названия страниц меню.

Инструментальная панель

Содержит кнопки вызова команд Менеджера.

Рабочая область окна

Рабочая область окна разделена. Слева в виде дерева
отображается структура БДК. Справа отображается
содержимое указанного в дереве объекта базы данных.
