Часть I

Общие сведения

о системе

104

Глава 1.

Структура системы

Система КОМПАС!Электрик состоит из
двух основных модулей:

▼

База данных,

▼

Редактор схем и отчетов.

Структура системы представлена на
рис. 1.1.

Кроме того, в КОМПАС!Электрик Std
реализована возможность интеграции
проекта с системой управления инже!
нерными данными и жизненным цик!
лом изделия ЛОЦМАН:PLM (далее
PLM). Интеграция подразумевает об!
мен информацией между моделью
данных PLM и файлом проекта КОМ!
ПАС!Электрик Std.

Реализованы следующие функции ин!
теграции:

▼

получение информации из файла проекта КОМПАС!Электрик Std и преобразование ее с
учетом структуры модели данных PLM;

▼

хранение файла проекта КОМПАС!Электрик Std в базе данных PLM;

▼

открытие проекта КОМПАС!Электрик Std из PLM для редактирования;

▼

создание нового проекта КОМПАС!Электрик Std из PLM.

Более подробно об этих функциях можно узнать из Руководства пользователя ЛОЦ!
МАН:PLM.

1.1.

База данных

База данных системы является основой для проектирования документации на электро!
оборудование. Она содержит описания комплектующих изделий, применяемых в проек!
тах электрооборудования, а также Библиотеку условных графических обозначений
(УГО), используемых при создании схем. Данные об условных графических обозначени!
ях аппаратов и о комплектующих изделиях используются Редактором схем и отчетов при
создании проектов электрооборудования.

База данных имеет клиент!серверную технологию, что дает возможность нескольким
пользователям системы одновременно работать с едиными данными.

База данных открыта для пользователей, т.е. можно заносить в нее новые комплектую!
щие изделия и условные графические обозначения, можно изменять иерархическую
структуру хранения данных, устанавливать связи комплектующих изделий с УГО из Биб!
лиотеки и т.д.

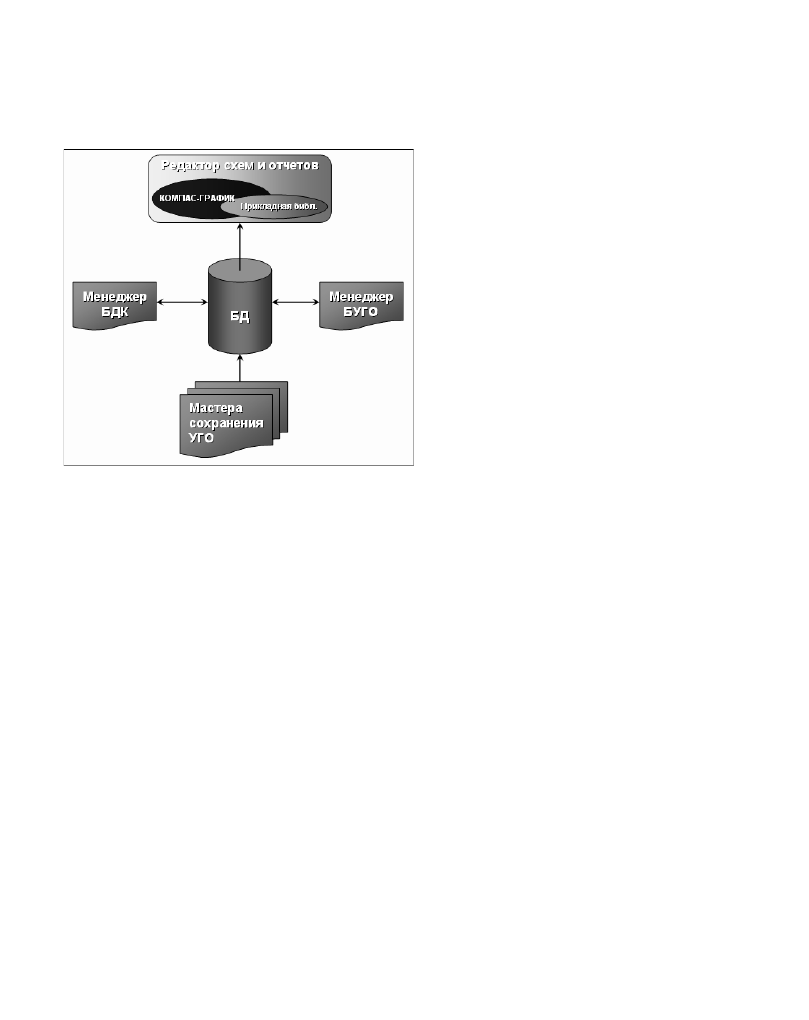

Рис. 1.1.

 Структура системы КОМПАСЭлектрик Std

105

Глава 1. Структура системы

Как уже говорилось выше, информация, введенная в базу данных, используется при со!
здании документации на изделие. Поэтому, чем полнее описание изделия в базе, тем
меньше придется вручную дорабатывать документацию на это изделие.

Для удобства работы с базой данных пользователю предоставляется два интерфейса
(табл. 1.1).

Добавление в Библиотеку новых УГО выполняется в среде КОМПАС!График под управ!
лением одного из трех мастеров сохранения (см. табл. 1.2).

1.2.

Редактор схем и отчетов

Именно в Редакторе схем и отчетов идет процесс создания и выпуска документов проек!
та электрооборудования проектируемого изделия.

Вся работа с проектом ведется в Менеджере проектов. С помощью Менеджера проектов
выполняется создание и открытие проектов, документов и листов, а также ввод исход!
ных данных проекта.

Наполнение документов проекта выполняется с помощью команд Редактора схем и от!
четов.

Результатом работы конструктора в системе автоматизированного проектирования
КОМПАС!Электрик является выпуск комплекта документов на электрооборудование. Все
полученные документы упаковываются в файл проекта. Это обеспечивает их централи!
зованное хранение.

Табл. 1.1.  Интерфейсы базы данных

Название

Содержание

Менеджер базы данных
комплектующих (Менеджер БДК)

Набор инструментов для добавления и
редактирования комплектующих изделий
электрооборудования.

Менеджер библиотеки условных
графических обозначений
(Менеджер Библиотеки УГО)

Набор инструментов для настройки структуры
Библиотеки УГО.

Табл. 1.2.  Мастера сохранения УГО

Название

Назначение

Мастер сохранения УГО Э3

Сохранение условных графических обозначений
электроаппаратов на принципиальных схемах.

Мастер сохранения УГО МКС

Сохранение условных графических обозначений
электроаппаратов на монтажно!коммутационных
схемах.

Мастер сохранения
изображения аппарата

Сохранение общего вида электроаппарата.
Общий вид используется на схемах
расположения и на компоновочных чертежах.

Часть I.

Общие сведения о системе

106

Глава 2.

Приемы работы

2.1.

Использование контекстных меню

Контекстное меню появляется на экране при нажатии правой кнопки мыши. Состав меню
зависит от объекта, на который указывал курсор во время нажатия кнопки мыши, и от
выполняемого действия. При этом в меню собраны команды, наиболее типичные для
данного момента работы.

2.2.

Горячие клавиши

Для вызова ряда команд КОМПАС!Электрик Std можно использовать горячие клавиши.
Их названия (или сочетания названий) расположены справа от названий команд в стро!
ках меню системы КОМПАС!Электрик Std.

2.3.

Как получить справку во время работы

Чтобы получить справку во время работы, вызовите команду

Помощь — Вызов справ

ки.

Эта команда вызывает справочную систему КОМПАС!Электрик Std и доступна в любое
время работы в системе КОМПАС!Электрик Std.
