91

Введение

Выбор команд из меню

Для описания выбора команд из меню использована следующая схема:

Название пун

кта Главного меню — Название группы команд (если есть) — Название команды.

Например, если в тексте написано «...вызовите команду

Каталог/Таблица —

Создать — Запись», это означает, что необходимо выполнить такую последователь!
ность действий.

1. Выбрать в Главном меню пункт

Каталог/Таблица.

2. В появившемся списке команд выбрать группу

Создать.

3. В появившемся перечне создаваемых объектов выбрать команду

 Запись.

Похожая схема используется для описания процесса настройки:

Сервис —

Параметры... — Название вкладки настроечного диалога — Название раздела
(группа объектов настройки)

— Название пункта (подгруппа объектов настройки).

Например, если в тексте сказано: «...вызовите команду

Сервис — Параметры — Новые

документы — Графический документ — Шрифт по умолчанию...», то это означа!
ет, что необходимо выполнить такую последовательность действий.

1. Выбрать в Главном меню пункт

Сервис.

2. В появившемся списке команд меню

Сервис выбрать команду Параметры....

3. В появившемся диалоге активизировать вкладку

Новые документы.

4. В списке объектов настройки раскрыть раздел

Графический документ.

5. Выделить пункт

Шрифт по умолчанию.

Если для вызова описываемой команды можно использовать кнопку, то изображение
этой кнопки помещается на левом поле абзаца. Если в тексте упоминается какая!либо
кнопка, пиктограмма, курсор и т.д., соответствующее изображение также помещается на
левом поле.

Названия клавиш клавиатуры заключены в угловые скобки и выделены курсивом. Ком!
бинации клавиш записываются с помощью знака «плюс», например, <Ctrl> + <F6>. Такая
запись означает, что следует нажать клавишу <Ctrl>, затем, не отпуская ее, — клавишу
<F6>.

Замечания, советы и особенно важные сведения выделены горизонтальными линейка!
ми и отмечены следующими значками:

— Замечание,

— Совет,

— Внимание!

В тексте книги приняты следующие сокращения:

БДК

— база данных комплектующих,

УГО

— условное графическое обозначение,

СУБД — система управления базами данных,

МКС

— монтажно!коммутационная схема.

Книга II. КОМПАСЭлектрик Std. Руководство пользователя

92

Установка КОМПАСЭлектрик Std на компьютер

Установка системы КОМПАС!Электрик Std включает в себя три этапа:

▼

Установку чертежно!конструкторской системы КОМПАС!График (если она не установле!
на).

▼

Установку программного обеспечения с дистрибутивного компакт!диска на жесткий
диск компьютера.

▼

Установку устройства аппаратной защиты от несанкционированного копирования
(«электронного ключа») в параллельный порт компьютера

1

.

Перед началом установки системы убедитесь в том, что выбранный для этого компьютер
имеет необходимые характеристики.

Требования к аппаратным средствам

КОМПАС!Электрик Std предназначен для использования на персональных компьютерах
типа IBM PC, работающих под управлением русскоязычной (локализованной) либо кор!
ректно русифицированной версии операционных систем MS Windows 2000/XP.

Рекомендуемая конфигурация компьютера для установки и запуска системы:

▼

процессор Pentium III с тактовой частотой 1000 МГц;

▼

оперативная память 128 Мб;

▼

графический адаптер VGA с видеопамятью 8 Мб;

▼

привод CD!ROM;

▼

свободное пространство на жестком диске не менее 600 Мб (для хранилища базы дан!
ных);

▼

манипулятор «мышь».

1. Все программные продукты семейства КОМПАС защищаются одним электронным ключом аппа!

ратной защиты.

Систему КОМПАС!Электрик нельзя установить, если на компьютере не установлена сис!
тема КОМПАС!График.

Минимально допустимые уровни ОС:

▼

Win2000 SP2,

▼

WinXP SP1.

93

Введение

Установка аппаратной защиты

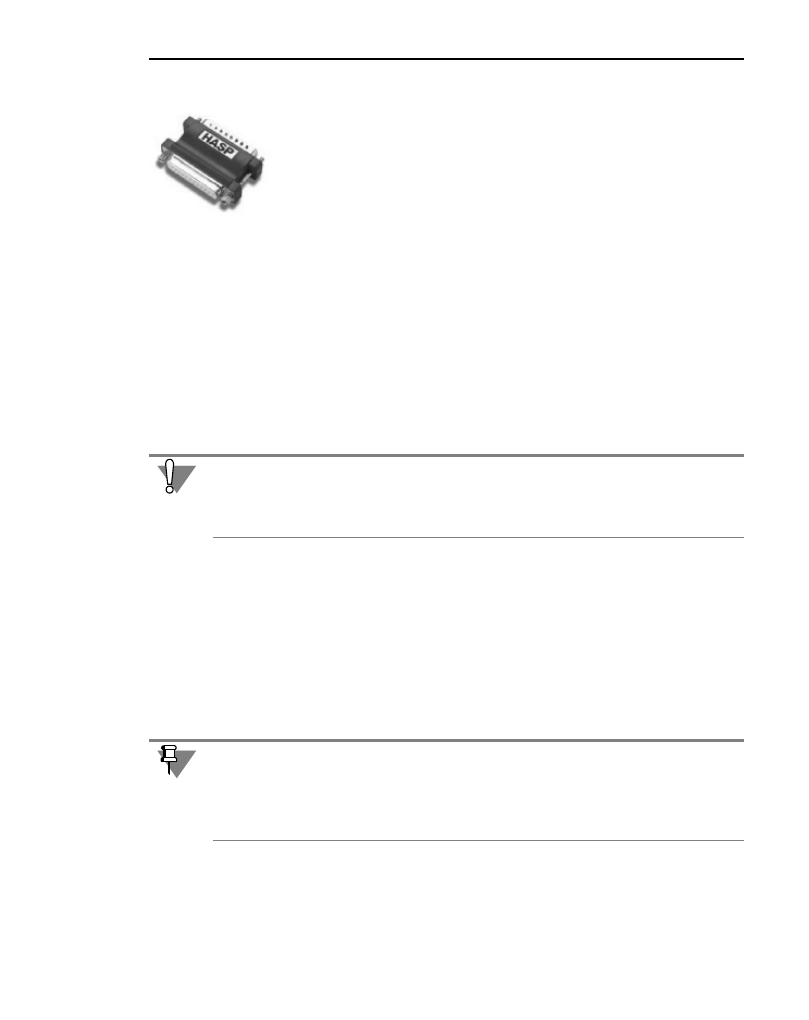

В стaндapтную постaвку системы КОМПАС!Электрик Std входит устройство
aппapaтной зaщиты — специaльный «электpонный ключ», котоpый ус!
тaнaвливaется в разъем пapaллельного или USB!поpта вaшего компьютеpa.

Ключ, подключаемый к параллельному порту, имеет второй paзъем для
подключения пpинтеpa или любого дpугого устpойствa (плоттеpa, сканера и
т.п.), обменивaющегося инфоpмaцией с компьютеpом чеpез пapaллельный
поpт. Ключ является полностью «пpозpaчным» и никaк не мешaет paботе
подключенных к пapaллельному поpту устpойств.

Устaновкa ключa в параллельный порт выполняется в следующем порядке.

1. Выключите компьютеp и все подключенные к нему пеpифеpийные устpойствa из элек!

тpической сети.

2. Отсоедините подключенное к пapaллельному поpту периферийное устpойство, вынув

paзъем кaбеля из paзъемa поpтa компьютеpa.

3. Встaвьте ключ в paзъем пapaллельного поpтa и зaвеpните винты для нaдежной фиксaции

и контaктa.

4. Встaвьте paзъем кaбеля устpойствa в ответный paзъем ключa и зaфиксиpуйте соедине!

ние.

5. Включите компьютеp и пеpифеpийные устpойствa в сеть.

Перед снятием ключa (нaпpимеp, для его пеpеносa нa дpугой компьютеp), не забудьте
выключить компьютер.

Установка ключа в USB!порт производится простой вставкой ключа в гнездо порта.

Никaких дополнительных действий (для зaдaния номеpa поpтa, параметров обмена и
т.п.) выполнять не нужно, тaк кaк системы КОМПAС aвтомaтически пpовеpяют, устaнов!
лен ли ключ нa компьютеpе.

После зaвеpшения устaновки aппapaтной зaщиты можно пеpеходить к копиpовaнию дис!
тpибутивов систем нa жесткий диск.

Состав дистрибутивного диска КОМПАСЭлектрик Std

Дистрибутив системы КОМПАС!Электрик Std поставляется на компакт!диске. На дистри!
бутивном диске располагаются установочные и рабочие каталоги и файлы системы ав!
томатизированного проектирования КОМПАС!Электрик Std (см. табл. 0.3).

Настоятельно не рекомендуется соединять ключ защиты непосредственно с портом вы!
носного дисковода ZIP или подключать дисковод ZIP через параллельный порт компью!
тера, в который вставлен ключ. В этих случаях возможны сбои в работе системы КОМ!
ПАС!График при записи информации на ZIP.

В процессе эксплуатации компьютер и периферийное устройство, подключенное через
ключ аппаратной защиты, должны иметь общую шину заземления и питание от розеток
с одинаковой фазировкой (например, они могут быть подключены к одному сетевому
фильтру типа «пилот» или к одному устройству UPS). Невыполнение этого условия мо!
жет привести к выходу ключа из строя.

Книга II. КОМПАСЭлектрик Std. Руководство пользователя

94

Табл. 0.3.  Содержимое корневого каталога дистрибутива КОМПАСЭлектрик Std

Имя файла или каталога

Описание

setup.exe

Исполнительный файл запуска мастера установки
системы КОМПАС!Электрик Std.

ibgem20.dll

Библиотека драйвера ODBC для InterBase.

autorun.inf

Файл с информацией для автоматического запуска
мастера установки системы КОМПАС!Электрик Std.

readme.txt

Файл с полезной текстовой информацией, с которой
необходимо ознакомиться до начала установки системы
или сразу после ее установки на компьютер.

КОМПАСЭлектрик Std.msi Файл с описанием программного сценария установки

системы КОМПАС!Электрик Std.

example E3.kpj

Файл проекта с примером схемы электрической
принципиальной, выполненной в системе КОМПАС!
Электрик Std.

example project.kpj

Файл проекта с примерами документов различного типа
электрического вида, выполненных в системе КОМПАС!
Электрик Std.

Addons

В каталоге содержатся подкаталоги и установочные
файлы вспомогательных программ сторонних
разработчиков, которые используются совместно с
системой КОМПАС!Электрик Std. Изменять взаимное
расположение каталогов и состав файлов запрещено.

Addons\DB_Copying.exe

Утилита перевода файла базы данных в другой формат.
Она запускается во время установки системы на
компьютер.

Addons\Adobe

Каталог с установочными файлами средства просмотра
файлов формата PDF

— Adobe ®Acrobat Reader ® 7.0.

Данный компонент устанавливается на компьютер в
ходе установки системы КОМПАС!Электрик Std и
необходим для просмотра технического описания
изделия, хранящегося в базе данных, а также для
просмотра электронного варианта Руководства
пользователя системы КОМПАС!Электрик Std.

Demonstration

В каталоге расположены файлы демонстрационных
роликов. Ролики демонстрируют процедуры работы
пользователя в системе КОМПАС!Электрик Std. Для
ознакомления с порядком работы в демонстрационных
роликах прочтите текст в файле readme_demo.txt.
