81

Глава 9. Приемы работы с объектами схем

1. Сделайте текущим лист схемы.

2. Выделите курсором одну или несколько линий связи.

3. Вызовите команду

КОМПАСЭлектрик — Операции — Автоматическая марки

ровка....

На экране появится диалог, в котором
нужно задать параметры маркировки.
Он содержит две вкладки:

Параметры маркировки (рис. 9.8,
табл. 9.9),

Параметры расстановки (рис. 9.9,
табл. 9.10).

4.

Введите во вкладках диалога зна!
чения параметров. Нажмите кнопку
Расставить.

Выбранные линии связи будут автома!
тически промаркированы.

Чтобы выделить сразу все линии связей на листе схемы, нужно нажать клавиши
<Ctrl>+A.

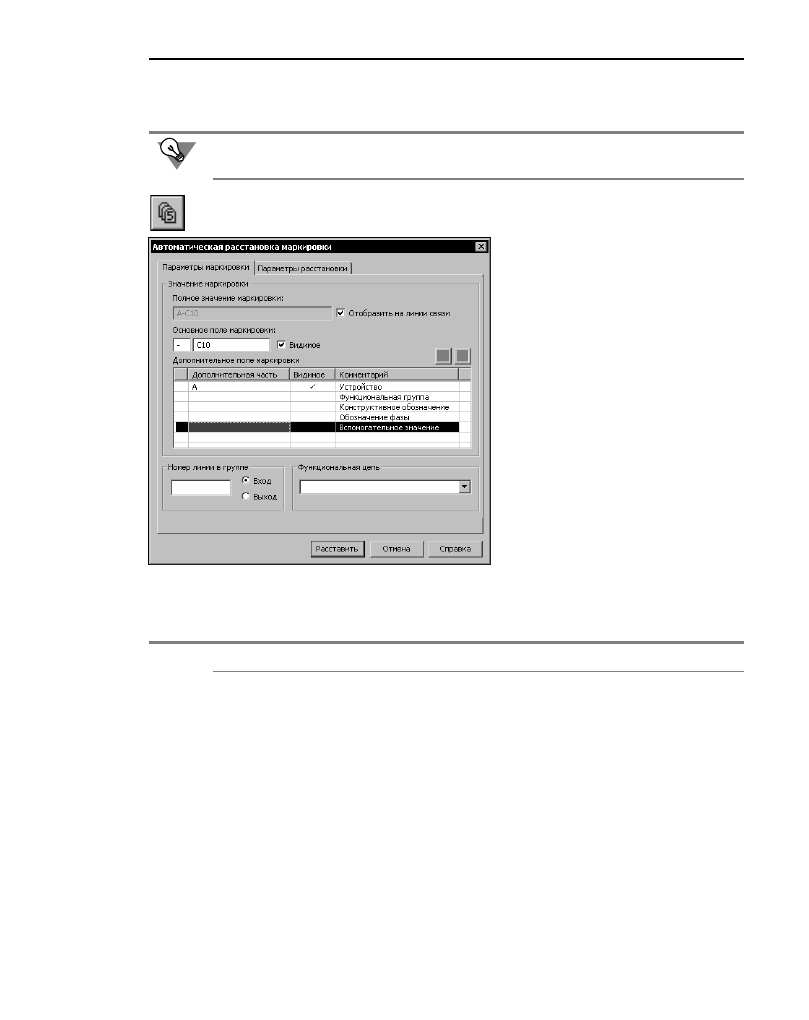

Рис. 9.8.  Диалог задания параметров маркировки

Табл. 9.9.  Элементы управления вкладки Параметры маркировки

Элемент

Описание

Полное значение Значение маркировки, составленное из основного и

дополнительного текстовых полей.

Отобразить
на линии связи

Включите эту опцию, если на схеме нужно отображать маркировку
потенциального узла.

Основное поле

Значение основного поля маркировки первой выделенной линии
связи. Для последующих линий связи значение поля изменяется в
сторону увеличения с учетом параметров, установленных в этом
диалоге.

Видимое

Включите эту опцию, чтобы на схеме было видимым основное поле
маркировки.

Часть III.

Формирование документации

82

Дополнительное
поле

Значение дополнительного поля маркировки (одинаковое для всех
линий связи, выбранных для маркировки).

Номер линии в
группе

Эта область диалога доступна, если в составе выбранных линий
связи есть линии, входящие в групповую линию связи. Если таких
линий несколько, каждой из них присваивается следующий
свободный порядковый номер.

Табл. 9.9.  Элементы управления вкладки Параметры маркировки

Элемент

Описание

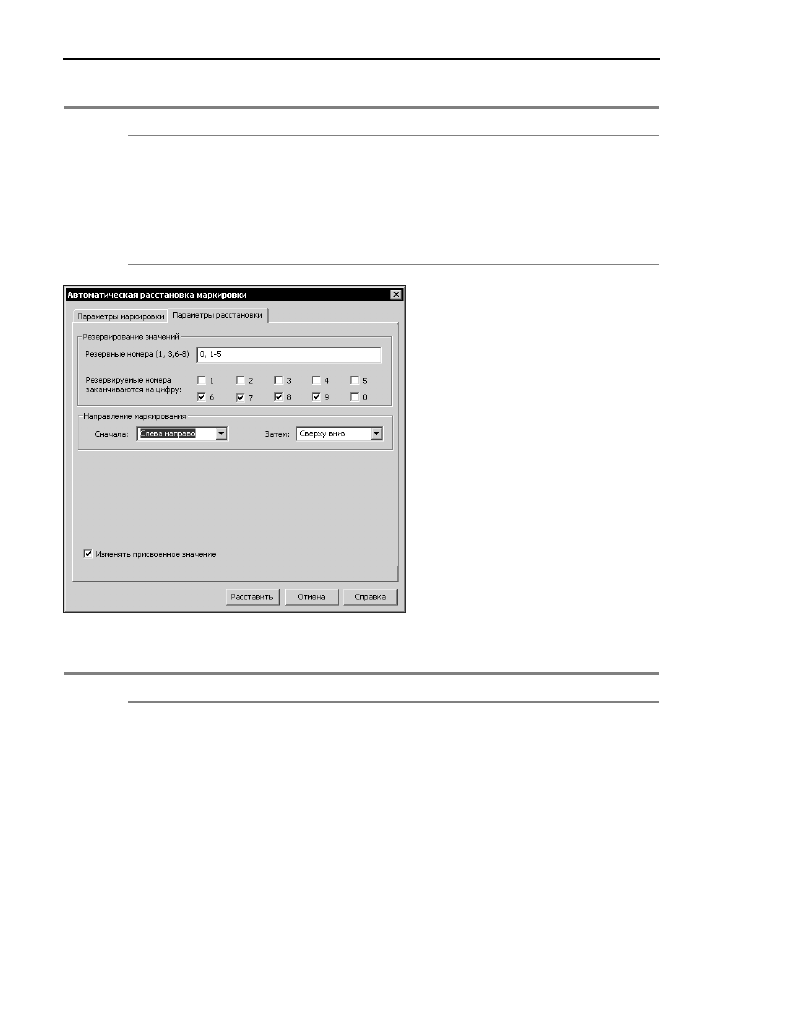

Рис. 9.9.  Диалог задания параметров расстановки

Табл. 9.10. Элементы управления вкладки Параметры расстановки

Элемент

Описание

Резервные
номера (1,3,68)

В эту строку введите те значения, которые не должны
использоваться в основном поле маркировки. Это — целые числа,
разделенные запятой. Их можно указывать и диапазоном (через
дефис).

Резервируемые
номера
заканчиваются
на цифру

Включите опции рядом с теми цифрами, на которые не должны
заканчиваться значения основного поля маркировки
потенциального узла.

Направление
маркирования

В этой области диалога с помощью списков

Сначала: и Затем:

можно установить последовательность выполнения маркирования
потенциальных узлов

*

.

83

Глава 9. Приемы работы с объектами схем

9.5.3.

Копирование объектов схемы и их группы

В Редакторе схем и отчетов можно копировать отдельные объекты схемы, а также целые
участки схем. Можно копировать из проекта в проект, из документа в документ, с листа
на лист, а также в пределах одного листа.

Таким образом, в системе предоставляется возможность компоновки новой схемы из
цепей схемы других проектов.

Чтобы скопировать объект или участок схемы, выполните следующие действия.

1. Рамкой выделите на чертеже объект или участок схемы.

2. Вызовите команду

КОМПАСЭлектрик — Редактор — Копировать.

3. На выделенном объекте укажите курсором базовую точку.

4. Вызовите команду

КОМПАСЭлектрик — Редактор — Вставить.

5. Укажите курсором точку вставки объекта. Если нужно несколько копий, укажите для

каждой из них точку вставки.

6. По окончании копирования нажмите клавишу <Esc>.

Вставляемые объекты сохраняют все свойства оригинала — это тип аппарата, значение
текстовых полей и их видимость. Позиционное обозначение аппарата и маркировка по!
тенциального узла приобретает следующее свободное значение.

Изменять
присвоенное
значение

Если на выбранном потенциальном узле уже есть маркировка, и ее
нужно изменить с учетом введенных параметров, включите эту
опцию.

* Например, если в списке

Сначала:  выбран вариант Слева направо, а в

списке

Затем: выбран вариант Сверху вниз, то маркировка потенциальных

узлов будет выполняться по следующей схеме. Первоначально выполняет!
ся поиск потенциальных узлов в горизонтальном направлении с последо!
вательным переходом сверху вниз.

Табл. 9.10. Элементы управления вкладки Параметры расстановки

Элемент

Описание

84

Глава 10.

Выпуск документов проекта

Комплектность документов проекта пользователь определяет по своему усмотрению.

Документы, сформированные в системе КОМПАС!Электрик Express, можно редактиро!
вать средствами КОМПАС!График. Но результаты редактирования не обрабатываются
средствами системы КОМПАС!Электрик. Поэтому рекомендуется сначала сформировать
весь комплект документов проекта в КОМПАС!Электрик Express, а затем, при необходи!
мости, редактировать их в КОМПАС!График.

10.1.

Схема

Создание и наполнение схемы выполняйте в следующем порядке.

1. В Менеджере проектов создайте документ

Схема. Автоматически будет создан ее пер!

вый лист. Сделайте его текущим.

2. Выберите из Библиотеки УГО нужные элементы и разместите их на листе (листах) черте!

жа схемы (см. раздел 9.2 на с. 64).

3. Соедините УГО на схеме линиями связей (см. раздел 9.3 на с. 73).

4. Разместите на чертеже схемы нужные спецсимволы (см. раздел 9.4 на с. 77).

5. Оформите чертеж средствами КОМПАС!График.

10.2.

Перечень элементов

Перед созданием перечня элементов в настройках проекта рекомендуется уточнить фор!
му заполнения и параметры документа (см. раздел 7.2 на с. 59).

Перечень элементов для создавайте после того, как сформируете чертеж схемы. Его
можно создавать как на весь проект, так и на отдельную схему. В проекте может быть
несколько перечней элементов.

Чтобы сформировать перечень элементов, выполните следующие действия.

1. Создайте документ

Перечень документов (см. раздел 8.1 на с. 61).

2. Выберите из списка схему (или весь проект). Перечень элементов сформируется авто!

матически.

10.3.

Прочие документы проекта

При необходимости вы можете включить в проект следующие типы документов, создан!
ных средствами системы КОМПАС:

листы чертежей и фрагменты КОМПАС!График (файлы с расширением cdw и frw),

спецификации (файлы с расширением spw),

трехмерные детали и сборки (файлы с расширением m3d и a3d).

Чтобы добавить в проект документ, созданный средствами системы КОМПАС, выполните
следующие действия.
