73

Глава 9. Приемы работы с объектами схем

9.2.7.

Редактирование УГО

УГО, вставленные в схемы, можно редактировать.

Изображения всех УГО имеют характерные точки. К ним относятся точка вставки УГО и
точки привязки текстовых полей. С помощью этих точек можно изменить положение
изображения УГО и его текстовых полей на схеме. Чтобы увидеть эти точки, щелкните
мышью на изображении УГО. Характерные точки будут выделены. При наведении курсо!
ра на такую точку появится всплывающая подсказка о ее назначении.

Свойства УГО также можно редактировать. Редактирование выполняется в диалоге
свойств аппарата (табл. 9.2 на с. 66), который можно открыть двойным щелчком мыши
по изображению УГО. Во вкладках диалога отображаются все данные, которые были вве!
дены при вставке УГО в схему или при предыдущем редактировании.

9.3.

Соединители

В качестве соединителей в системе КОМПАС!Электрик Express используются:

▼

линия электрической связи,

▼

групповая линия связи,

▼

электрическая шина.

При построении соединителей необходимо указать начальную точку, а затем последую!
щие точки соединителя. Для того, чтобы при построении соединителя указать новую на!
чальную точку, нажмите клавишу <Esc>. Повторное нажатие клавиши <Esc> прерывает
команду построения соединителя.

Линии электрической связи и групповой линии связи можно строить под углом, кратным
45 градусам, а электрической шины — 90 градусам. После построения соединителя его
угол можно изменить на любое значение средствами КОМПАС!График. Для линий элек!
трических связей в этом случае появляется третья характерная точка, расположенная в
середине отрезка. Изменяя положение этой точки, можно получить излом линии связи.

Линии связей, проведенные поверх друг друга, преобразуются в одну линию электричес!
кой связи.

После построения соединителя на него могут быть установлены дополнительные симво!
лы: точка связи, обрыв, перемычка, клемма, коаксиальный кабель, экран, скрутка, объ!
единение в кабель, соединение с корпусом, заземление (см. раздел 9.4).

Группа соединителей, ограниченных со всех сторон выводами УГО, объединяются в по!
тенциальный узел.

9.3.1.

Свойства соединителей

В схеме для соединителей можно назначить следующие свойства:

▼

маркировка провода потенциального узла,

▼

имя электрической шины,

▼

номер линии в группе.

Все свойства соединителей определяются в диалоге свойств, который вызывается двой!
ным щелчком мыши на соединителе в схеме.

Часть III.

Формирование документации

74

Для обычной линии связи можно ввести маркировку провода потенциального узла.

Свойства, заданные для одной линии связи, распространяются на все остальные линии,
входящие в состав одного потенциального узла. Изменение свойств на одной линии свя!
зи приводит к их изменению у всех линий потенциального узла.

Попытка присвоить потенциальному узлу уже существующую маркировку приводит к
выводу на экран сообщения об ошибке.

Маркировка потенциального узла может отображаться на одной линии связи, на не!
скольких линиях связи одновременно, или может быть скрыта.

Для электрической шины кроме маркировки и функции цепи можно вводить ее имя.

Для линии электрической связи, которая входит в группу, кроме маркировки и функции
цепи можно присвоить ее номер в группе. Линии связи, которым присвоен одинаковый
номер линии в группе, объединяются в один потенциальный узел. Если в групповую ли!
нию входит более двух линий электрической связи одного потенциального узла, то возле
входа через дробь указывается количество выходов. Расположением входа можно уп!
равлять.

9.3.2.

Линия электрической связи

Линия электрической связи показывает в схемах наличие электрической связи между
зажимами аппаратов.

Возможны следующие варианты построения линий электрических связей по отношению
к УГО.

▼

С привязкой к точкам подключения на УГО.

▼

С разрывом линии в точках подключения при сквозном построении линии поверх УГО.

▼

С разрывом линии в точках подключения при установке на нее УГО.

▼

С объединением линий, подключенных к противоположным выводам УГО, при удалении
этого УГО из схемы.

▼

Фиксация линий в точках подключения к УГО (см. раздел 5.4.1 на с. 48).

Чтобы построить линию электрической связи, выполните следующие действия.

1. Вызовите команду

КОМПАСЭлектрик — Линии связей — Линия электрической

связи.

2. На схеме последовательно укажите курсором точки прохождения линии электрической

связи.

При нахождении курсора в непосредственной близости от условного графического
обозначения на нем подсвечиваются точки подключения. В принципиальной схеме эти
точки подсвечиваются красным цветом.

Когда линия связи проходит через условное графическое обозначение, она автоматичес!
ки разрывается в точках подключения УГО.

В места T!образных пересечений автоматически вставляется точка связи.

При X!образном пересечении точка связи ставится в зависимости от настроек проекта
для соединителей (см. раздел 7.1.5 на с. 57). Если в настройках соединителей выключе!
на опция

Устанавливать точку связи при Xобразном пересечении, то точка связи

в пересечение не вставляется. В этом случае точку связи можно вставить с помощью ко!

75

Глава 9. Приемы работы с объектами схем

манды

 КОМПАСЭлектрик — Спецсимволы — Точка связи (см. раздел 9.4.10 на

с. 80).

3. После построения линии связи можно просмотреть и при необходимости отредактиро!

вать ее свойства. Чтобы открыть соответствующий диалог, дважды щелкните мышью по
любому участку линии связи. На экране появится диалог

Свойства (рис. 9.6, табл. 9.8).

В нем можно изменить
основное и дополни!
тельное поля маркиров!
ки потенциального уз!
ла, установить или
отключить видимость
полей на схеме. Потен!
циальному узлу при не!
обходимости можно на!
значить функцию цепи.

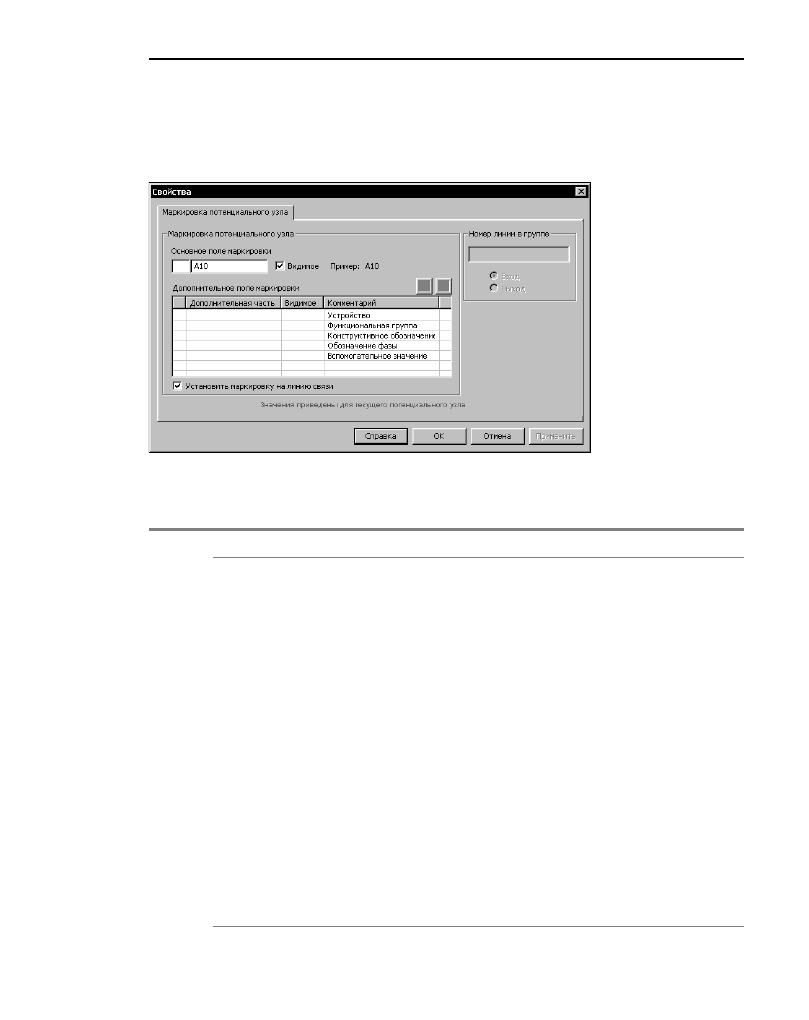

Рис. 9.6.  Диалог свойств линии связи

Табл. 9.8.  Элементы управления диалога свойств линии электрической связи

Элемент

Описание

Основное поле
маркировки

Поле ввода маркировки потенциального узла. Слева от поля можно
ввести символ, который будет разделять тексты основного и
дополнительного полей маркировки.

Видимое

Включите эту опцию, чтобы основное поле маркировки
отображалось на схеме.

Дополнительное
поле маркировки

Таблица, в которой можно сформировать текст дополнительного
поля маркировки и установить его видимость на схеме.

Установить
маркировку
на линии связи

Включите эту опцию, чтобы отобразить на линии связи текст
маркировки потенциального узла.

Номер линии
в группе

Эта область диалога доступна, если линия электрической связи
входит в группу (т.е. подключена к групповой линии связи).
Введите в ней порядковый номер линии в группе и включите опцию
Вход (для участка линии до входа в групповую линию) или Выход
(для участка линии после выхода из групповой линии).

Применить

Нажмите эту кнопку, чтобы внесенные изменения отобразились на
схеме без выхода из диалога.

Часть III.

Формирование документации

76

9.3.3.

Групповая линия связи

Линии связи, следующие в одном направлении, могут объединяться в группу. На схемах
такие группы отображаются в виде групповой линии связи, к которой подключаются
обычные линии электрической связи. Всем линиям электрической связи нужно присво!
ить порядковый номер в группе. Причем для каждой линии связи одного потенциального
узла порядковый номер на входе в группу и на выходе должен быть одинаковым.

Чтобы построить линию групповой связи, выполните следующие действия.

1. Вызовите команду

КОМПАСЭлектрик — Линии связей — Групповая линия связи.

2. На схеме последовательно укажите курсором точки прохождения групповой линии груп!

повой связи (т.е. постройте трассу прохождения линии).

3. После построения групповой линии связи проведите к ней линии электрической связи

(см раздел 9.3.2).

На схемах принципиальных рекомендуется для каждого потенциального узла сразу пос!
троить полную трассу его прохождения, а затем присвоить ему порядковый номер в
группе для отображения до и после подключения к группе. Присвоение номера выпол!
няется в диалоге свойств (рис. 9.6, табл.



9.8).

3.1.

Сначала вызовите этот диалог двойным щелчком мыши на участке линии связи до
входа в групповую линию; введите данные о маркировке потенциального узла; в
области диалога

Номер линии в группе введите номер и включите опцию Вход.

3.2.

Затем вызовите диалог свойств двойным щелчком мыши на участке линии связи
после выхода из групповой линии; в области диалога

Номер линии в группе вве!

дите тот же номер и включите опцию

Выход.

9.3.4.

Электрическая шина

Электрическая шина — это конструкция соединителя, выполненная в виде пластины то!
копроводящего металла. На схеме она отображается в виде прямоугольника шириной
3 мм. Ширину шины можно определить в настройках проекта (см. раздел 7.1.5 на с. 57).

Шины электрической связи строятся по аналогии с линиями электрических связей, за
исключением того, что их нельзя подключить к выводу аппарата.

Чтобы построить шину, выполните следующие действия.

1. Вызовите команду

КОМПАСЭлектрик — Линии связей — Шина.

2. На схеме последовательно укажите курсором точки для построения шины. Линии элек!

трической шины автоматически располагаются под углами, кратными 90 градусам.

3. После построения шины проведите к ней линии электрической связи.

При изменении направления построения шины автоматически оформляются ее изломы
и пересечения.

К шине можно подключать только простые линии электрической связи. При таком под!
ключении в принципиальных схемах вставляется точка связи.

Свойства шины можно просмотреть и отредактировать в диалоге, который открывается
двойным щелчком мыши по шине. Этот диалог аналогичен диалогу свойств линии элек!
трической связи (рис. 9.6, табл. 9.8), только для шины можно дополнительно ввести имя
и установить его видимость на схемах.
