Аскон КОМПАС-Электрик. Руководство пользователя - часть 12

65

Глава 9. Приемы работы с объектами схем

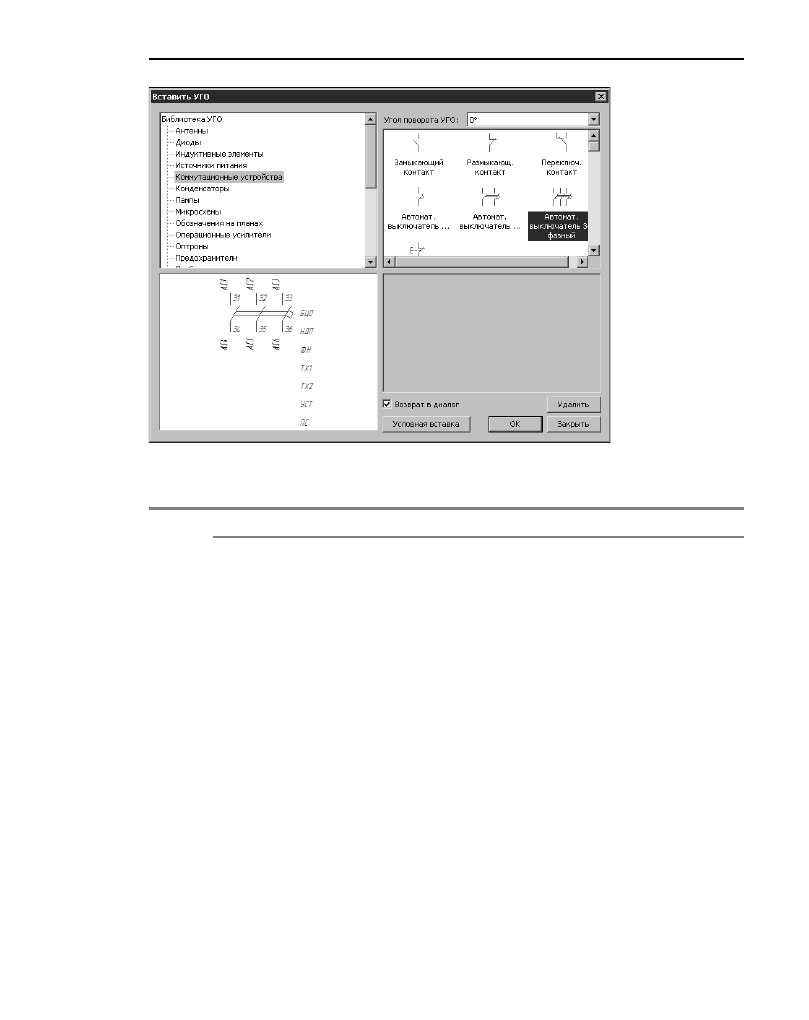

Рис. 9.1.

 Диалог Вставить УГО

Табл. 9.1.  Элементы управления диалога Вставить УГО

Элемент

Описание

Верхняя область
слева

В ней отображаются каталоги дерева Библиотеки УГО.

Верхняя область
справа

В ней отображается список УГО (в виде пиктограмм с подписями),
содержащихся в указанном каталоге.

Нижняя область
слева

В ней отображается УГО, выделенное в списке.

Нижняя область
справа

В ней отображается текстовое описание УГО, выделенного в списке
(текст может отсутствовать).

Угол поворота
УГО

Список углов поворота УГО. Из него можно выбрать значение угла,
на который УГО будет повернуто в схеме. Это значение угла
сохраняется до тех пор, пока не будет выбрано новое значение.

Удалить

С помощью этой кнопки из библиотеки можно удалять каталоги и
отдельные УГО в каталогах. Установите курсор на удаляемый
объект (каталог в дереве или УГО в списке каталога) и нажмите
кнопку. При удалении каталога удаляется все его содержимое.

Возврат в диалог Включите эту опцию, если после вставки УГО в схему нужно

вернуться в диалог

Вставить УГО. Если опция выключена, после

вставки УГО диалог автоматически закрывается.

Часть III.

Формирование документации

66

2. Выберите из Библиотеки нужное УГО и зафиксируйте его на чертеже схемы. После этого

на экране откроется диалог свойств аппарата. В левой части диалога отображаются имя
аппарата и состав



его объектов. В зависимости от того, на каком объекте установлен кур!

сор, в правой части диалога появляется разный состав элементов управления.

Элементы управления диалога представлены в табл. 9.2.

Условная вставка Если вы нажмете эту кнопку, выбранное УГО будет вставлено в

схему как обычная картинка.

Табл. 9.2.  Элементы управления диалога свойств аппарата

Элемент

Описание

БЦО

Вкладка появляется в диалоге, если на УГО предусмотрено
текстовое поле типа

БЦО. В этой вкладке вводится позиционное

обозначение аппарата. Описание элементов управления вкладки
представлено в табл. 9.3.

Спецификация

Вкладка появляется в диалоге, если на УГО предусмотрено
текстовое поле типа

БЦО (такому УГО нельзя назначить тип

аппарата). В этой вкладке (рис. 9.2) для УГО можно ввести или
выбрать из базы описание типа аппарата. Кроме того, введенное
описание можно добавить в базу данных. Элементы управления
вкладки представлены в табл. 9.5.

Зажим

Вкладка появляется в диалоге, если на УГО предусмотрены
текстовые поля типа

З. В этой вкладке (рис. 9.5 на с. 70)

содержится таблица подключений аппарата, в которой указано, к
каким номерам зажимов есть подключение, и маркировка провода,
которым осуществляется это подключение. Структура таблицы
описана в табл. 9.6 на с. 71.

Технические
характеристики

Вкладка появляется в диалоге, если на УГО предусмотрены
текстовые поля для заполнения пользователем. В этой вкладке
можно ввести описание технических характеристик аппарата.
Значения характеристик можно вводить в области диалога
Текстовые поля, заполняемые пользователем. Маркер слева
от значения характеристики управляет видимостью поля на схемах.
Если он установлен, текст поля будет отображаться на схемах.
Снять маркер можно щелком мыши в ячейке его размещения.
Повторный щелчок мыши восстановит маркер.

Перекрестная
ссылка

В этой вкладке можно изменить настройки отображения
перекрестных ссылок на схеме. Описание элементов управления
такой же вкладки содержится в табл. 7.2 на с. 56.

Табл. 9.1.  Элементы управления диалога Вставить УГО

Элемент

Описание

67

Глава 9. Приемы работы с объектами схем

Табл. 9.3.  Элементы управления вкладки БЦО

Элемент

Описание

Позиционное
обозначение

Строка ввода основной части БЦО.

Таблица

С помощью этой таблицы можно сформировать дополнительную
часть БЦО, установить ее видимость на схемах. Кроме того, можно
изменить порядок следования элементов дополнительной части.
Структура таблицы описана в табл. 9.4.

Кнопка «Вверх»

Нажмите эту кнопку, чтобы переместить выделенную в таблице
запись на строку вверх

*

.

* Перемещать можно только первые три строки.

Кнопка «Вниз»

Нажмите эту кнопку, чтобы переместить выделенную в таблице
запись на строку вниз

*

.

Применить

Резервная кнопка.

Табл. 9.4.  Структура таблицы для формирования дополнительной части БЦО

Графа

Описание

Дополнительная
часть

Текст дополнительной части БЦО.

Видимое

Если дополнительную часть БЦО нужно отображать на схемах,
щелкните мышью в ячейке этой графы. В ней автоматически
установится маркер!«галочка». Снять маркер можно повторным
щелчком мыши в этой ячейке.

Комментарий

Поясняющий комментарий дополнительной части.

Часть III.

Формирование документации

68

9.2.1.

Ввод буквенноцифрового обозначения

Позиционное обозначение можно ввести с клавиатуры или выбрать из перечня, который
отображается в диалоге

Выбор БЦО (рис. 9.8). Диалог открывается с помощью кнопки

справа от поля ввода позиционного обозначения. Он содержит таблицу, в которой для
каждого УГО приведены БЦО, имя составной части, описание аппарата (если оно было
введено).

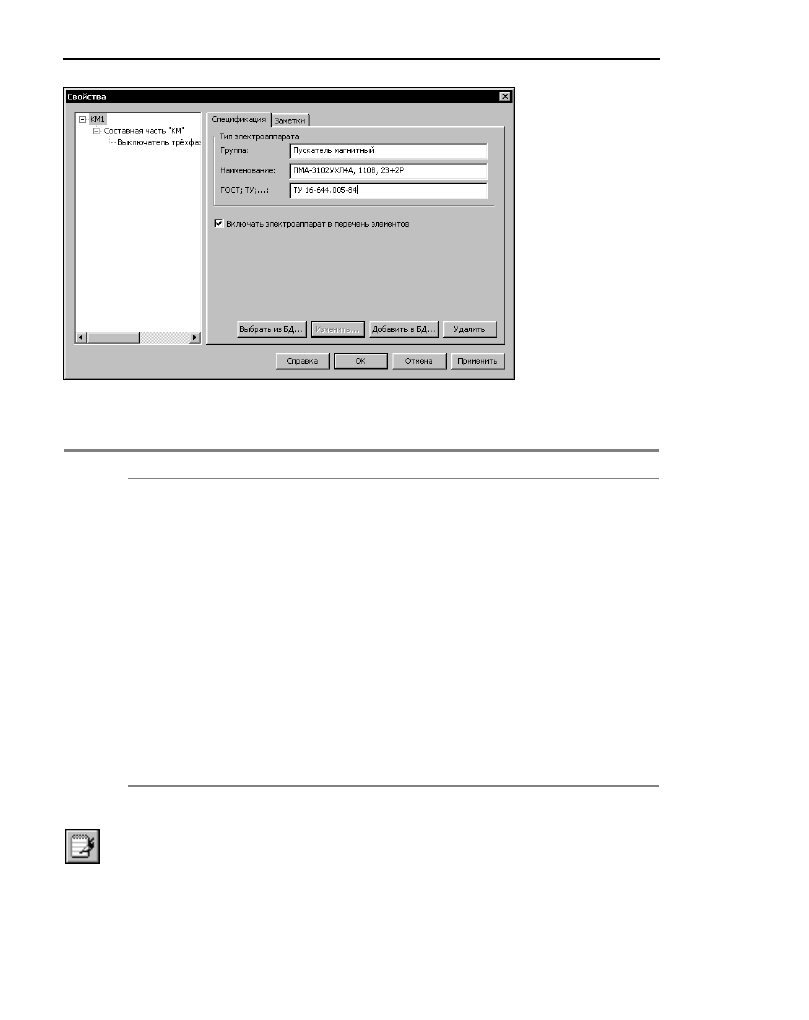

Рис. 9.2.  Вкладка Спецификация

Табл. 9.5.  Элементы управления вкладки Спецификация

Элемент

Описание

Тип аппарата

Область ввода и отображения данных о типе аппарата.

Включать аппарат
в перечень
элементов

Включите эту опцию, если описание типа аппарата нужно включить
в перечень элементов.

Выбрать из БД...

Нажмите эту кнопку, чтобы выбрать описание типа аппарата из
базы данных.

Изменить...

Нажмите эту кнопку, чтобы область

Тип аппарата стала

доступной для ввода или редактирования данных.

Добавить в БД...

Нажмите эту кнопку, чтобы добавить в базу данных описание
нового типа аппарата.

Удалить

Нажмите эту кнопку, чтобы удалить данные об аппарате.

Применить

Нажмите эту кнопку, чтобы сохранить введенные данные, не
закрывая диалога.
