Комбайн П110-01. Методика снятия давления в линиях гидросистемы
Обозначения гидроаппаратуры соответствуют схеме гидравлической
принципиальной.
А.1 Перед демонтажем гидросистемы или ее составных частей в полостях
гидроцилиндрах и линиях должно быть снято давление способами,
приведенными в таблице А.1.

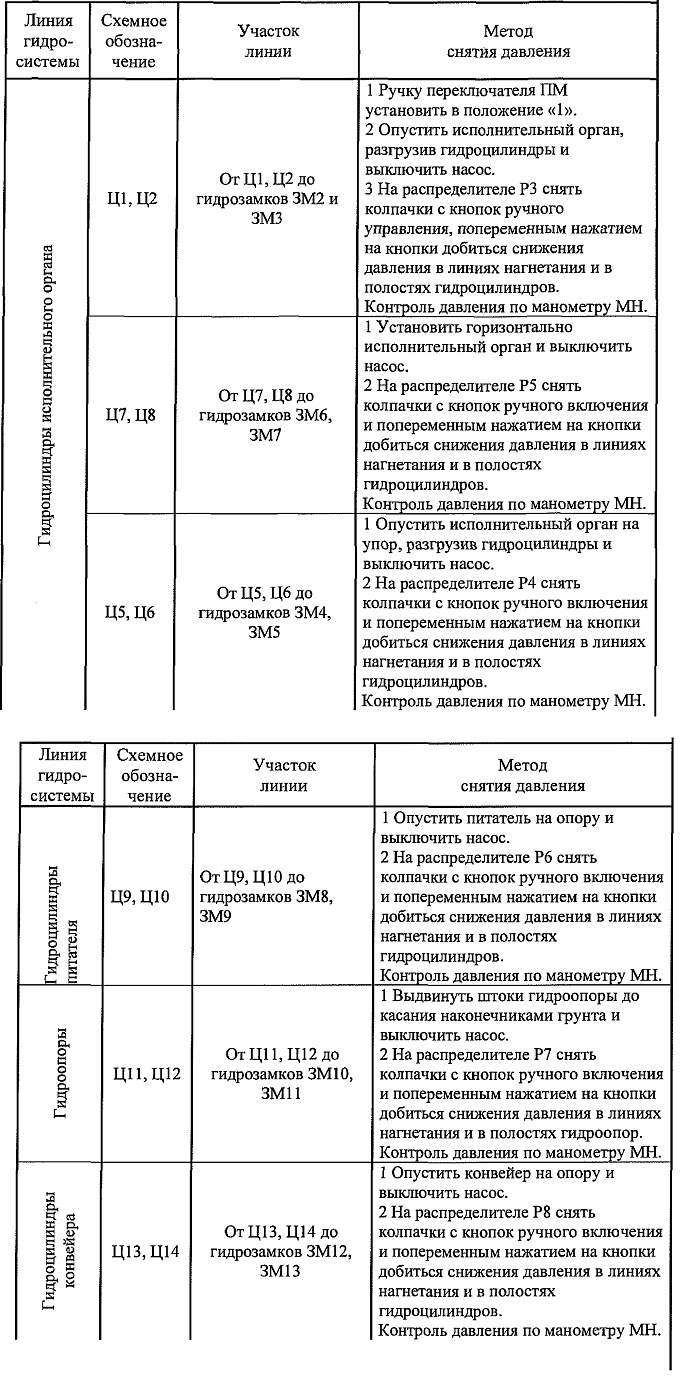

Таблица А1
Линия
гидро
системы
Схемное
обозна
чение
Участок
линии
Метод снятия
давления
Насосы
Н1
От насоса до блока
управления гидроцилиндрами АЗ и до гидропанели А2
Ручку
переключателя манометра ПМ установить в положение «1».
Неоднократным нажатием на рукоятку ручного привода
гидрораспределителя Р1 снять давление в линиях.
Контроль давления
по манометру МН.
От насоса до блока
управления гидромоторами А4
Неоднократным
нажатием на рукоятку ручного привода гидрораспределителя Р 2,
снять давление в линии.
Контроль давления
по манометру МН.
Н2
От насосов до
блока управления гидромоторами А4 и до гидропанели А2
Ручку
переключателя манометра ПМ установить в положение «2».
Неоднократным нажатием на рукоятку ручного привода
гидрораспределителя Р 2 снять давление в линиях.
Контроль давления
по манометру МН
НЗ
От насосов до
блока управления гидромоторами А4 и до гидропанели А2
Ручку
переключателя манометра ПМ установить в положение «3».
Неоднократным нажатием на рукоятку ручного привода
гидрораспределителя Р 2 снять давление в линиях.
Контроль давления
по манометру МН.
Линия
гидро
системы
Схемное
обозна
чение
Участок
линии
Метод снятия
давления
Ц15
От Ц15 до
гидрозамка ЗМ14
1Установить
конвейер вдоль оси комбайна и выключить насос.
2На
распределителе Р9 снять колпачки с кнопок ручного включения и
попеременным нажатием на кнопки добиться снижения давления в
линиях нагнетания и в полостях гидроцилиндра.
Контроль
давления по манометру МН.
Г идромоторы
хода и тормоза
М3, М4, ТМ1, ТМ2
От
распределителей Р10 и Р11 до гидромоторов М3, М4 и тормозов ТМ1,
ТМ2
При обесточенных
распределителях Р10, Р11 полости гидромоторов и тормозов
соединены со сливом
