Рисунки и схемы (гидросистема комбайна КП21)

Приложение А

Рисунки и схемы (гидросистема комбайна КП21)

Приложение А - Рисунки и схемы
№ рисунка

З.А.1 Схема гидравлическая принципиальная КП21.25.00.000 - 01 ГЗ 27

З.А.2 Схема гидравлическая соединений КП21.25.00.000 - 01 Г4 35

З.А.З Гидросистема КП21.25.00.000 - 01 (вид сбоку) 36

З.А.4 Гидросистема КП21.25.00.000 - 01 (вид сверху) 37

З.А.5 Место машиниста КП21.25.01.000 38

З.А.6 Гидроблок КП21.25.01.200 39

З.А.7 Установка манометра КП21 Д.05.11.200 40

З.А.8 Гидроблок КП21.25.01.900 41

З.А.9 Гидроблок КП21.25.01.400 42

З.А.10 Гидроблок КП21Д.05.00.400 43

З.А.11 Гидроблок КП21.05.02.060 44

З.А.12 Гидробак КП21.25.02.000 45

3.A.13 Установка закачного насоса КП21.25.07.000 46

З.А.14 Блок клапанов КП21.15.02.010 47

Схема гидравлическая принципиальная

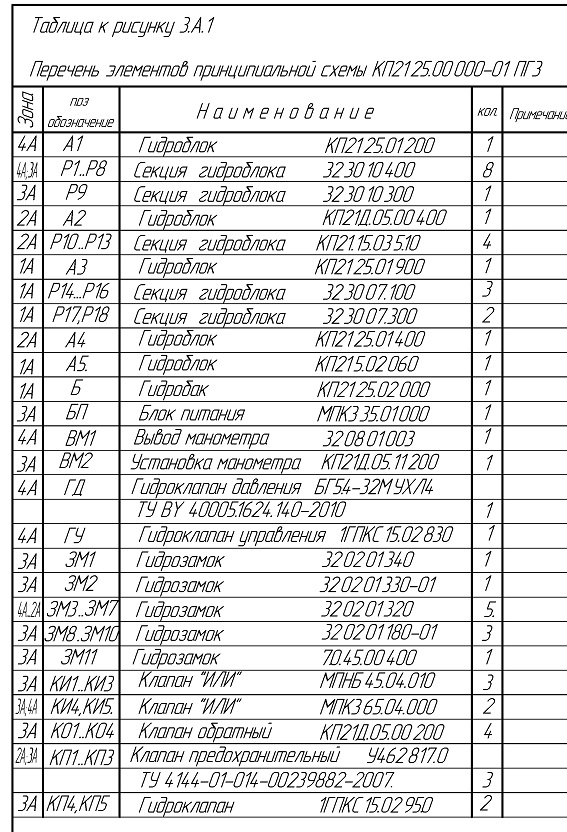

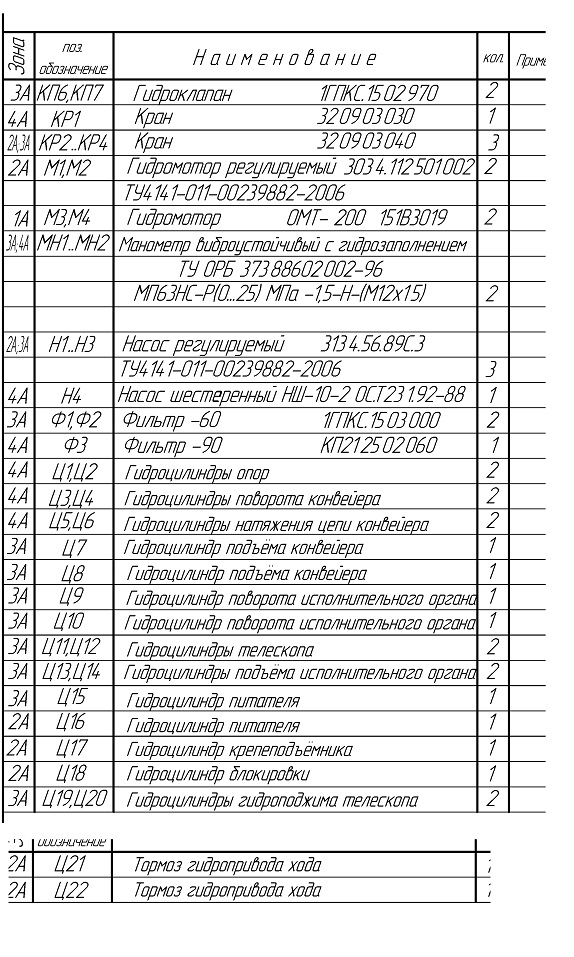

Рисунок 3А. 1. Схема гидравлическая принципиальная КП21.25.00000-01ГЗ.
