ГКИНП-44. Руководство по фототрансформированию аэроснимков и изготовлению фотопланов - часть 12

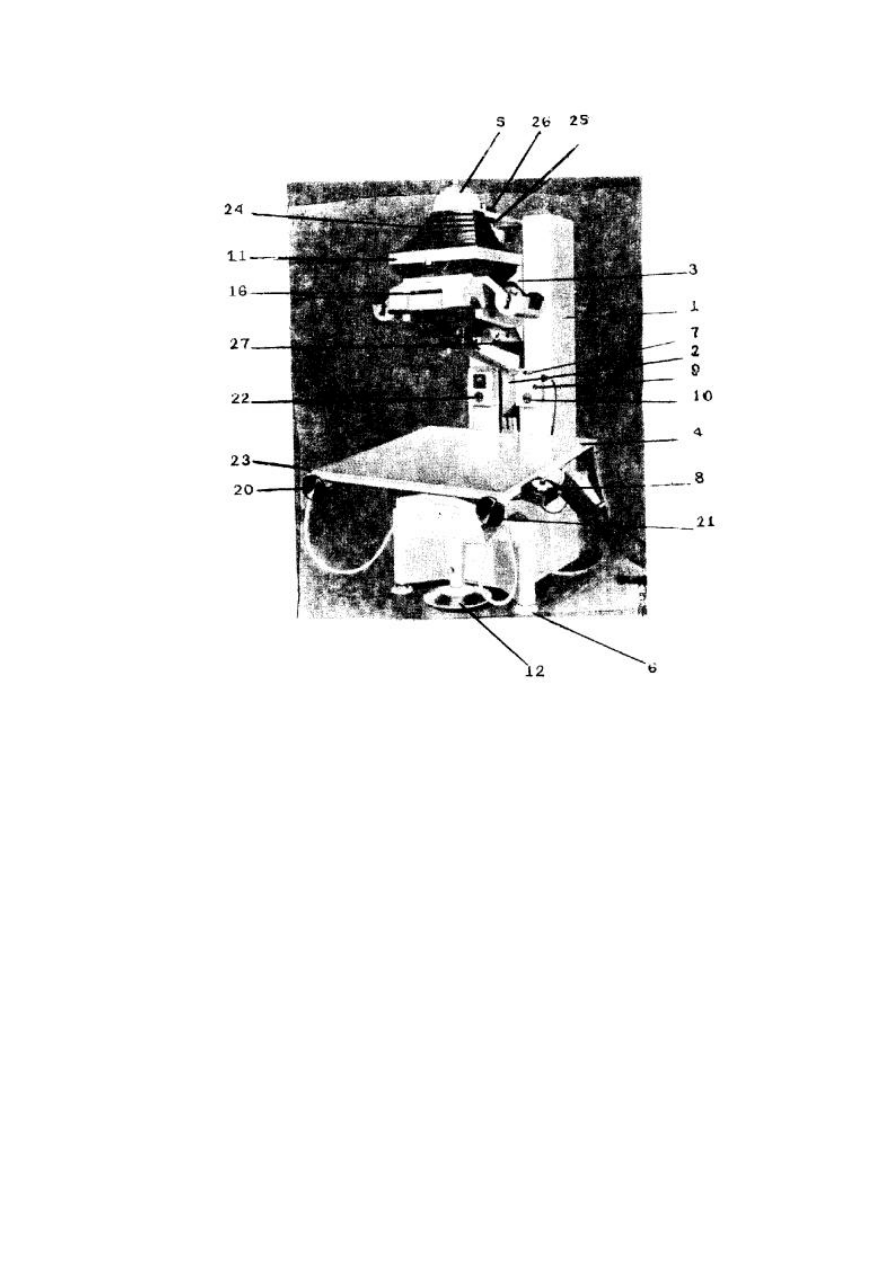

Рис. 20



Станина



Станина  прибора  представлена  вертикальной  колонкой,  которая  является  направляющей

кареток  снимка  и  объектива.  Станина  приводится  в  отвесное  положение  с  помощью
подъемных винтов 6 и круглого уровня 7.



Каретка объектива



По колонке в вертикальном направлении перемещается каретка объектива 2, содержащая

объектив ««Топогон» Y 180/6,3».



Плоскопараллельная пластинка объектива, обращенная к лампе, имеет хромовое покрытие

переменной плотности для того, чтобы компенсировать падение освещенности к краям поля
зрения.



В  объектив  вмонтирован  красный  светофильтр,  который  играет  роль  затвора.  Величина

выдержки

фиксируется

на

экспозиметре 8. Значение

фокусного

расстояния

аэрофотоаппарата  устанавливается  с  помощью  кнопки 9 и  фиксируется  на  счетчике 10.
Перемещение  каретки  объектива  осуществляется  при  помощи  мотора  или  ножным
штурвалом 12.



Каретка снимка

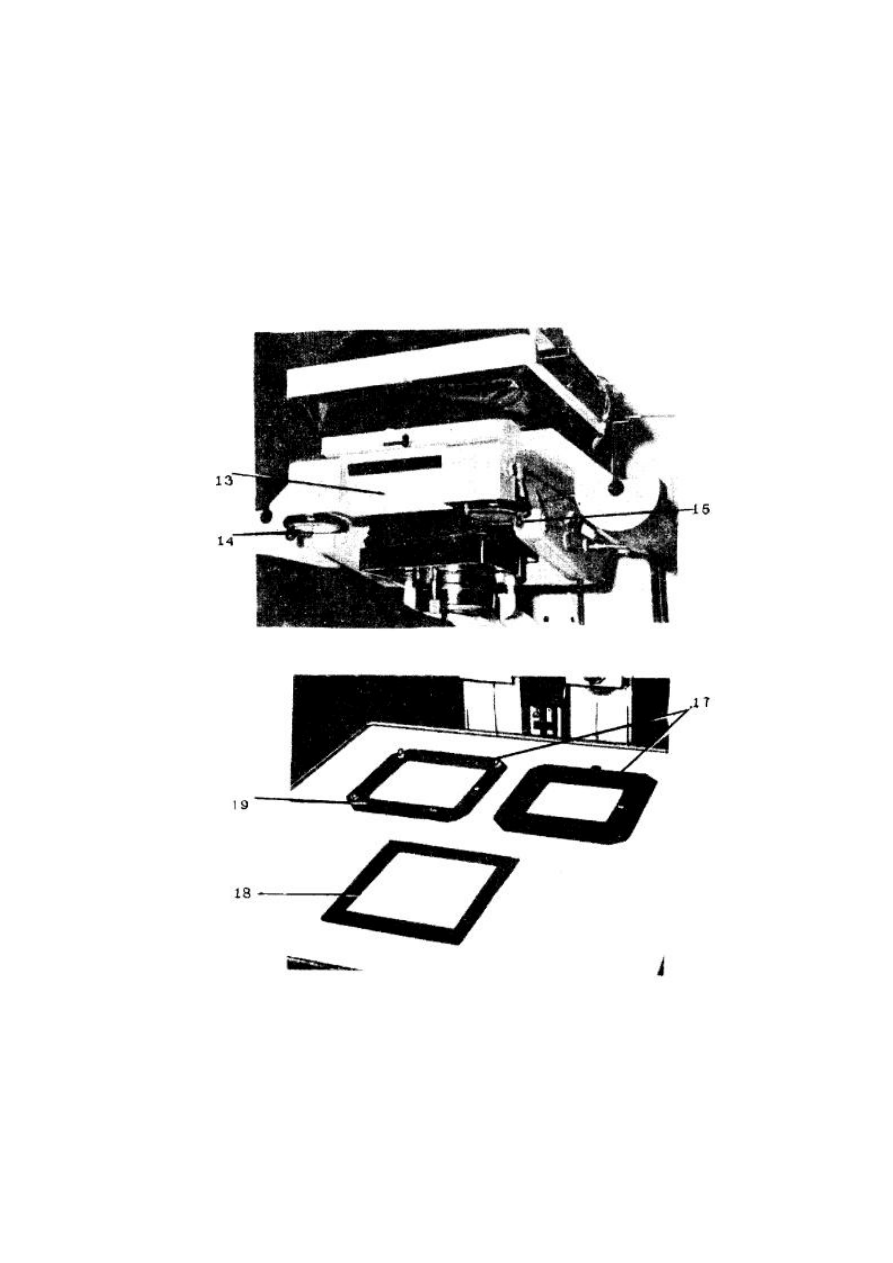

Каретка  снимка 3, содержащая  снимкодержатель 13, имеет  кинематическую  связь  с

кареткой  объектива 2 и  может  наклоняться  автоматически  в  направлении  осей X и Y, в
зависимости  от  наклона  экрана  и  от  коэффициента  увеличения.  Снимкодержатель

располагается  на  взаимно-перпендикулярных  суппортах,  на  которых  он  перемещается  на
величину  децентрации  или  автоматически  или  от  руки  при  помощи  штурвалов 14, 15.
Значение  децентрации  фиксируется  на  шкале 16 (рис. 20). Снимкодержатель  содержит
стеклянную  пластинку 17 (рис. 22) с  награвированными  координатными  метками  и
покровное  стекло 18, закрепленные  в  металлических  оправах.  Оправа  покровного  стекла
изготовлена для формата 18×18, 24×24 см и имеет пригоночные штифты, которые позволяют
ориентировать  покровное  стекло  относительно  стеклянной  пластинки.  Там  же  имеются
подвижные  направляющие  болты 19, которые  обеспечивают  точную  установку  пленки
неразрезанного  фильма  в  поперечном  направлении.  Кроме  того,  в  приборе  предусмотрены
приспособления для установки катушки с неразрезанной пленкой.





Рис. 21





Рис. 22



Экран



Экран 4 содержит металлическое плато размером 1×1, имеет возможность наклоняться в

направлении осей X, Y с помощью штурвалов 20, 21 с тормозными устройствами. Величины
углов наклона фиксируются на счетчиках 10, 22 в тангенсных единицах. Края экрана имеют
желоба для стока воды при работе с увлажненной фотобумагой (23).



Осветительное устройство



Осветительное устройство 5 содержит ртутную лампу и конденсор, состоящий из линзы

Френеля.  Конденсор  смонтирован  на  каретке  снимка,  а  ртутная  лампа  укреплена  на
специальном  держателе  и  ее  положение  изменяется  при  перемещении  каретки  снимка.
Взаимное  положение  лампы  и  каретки  снимка  изменяется  при  установке  величин
коэффициента  увеличения.  Автоматическое  перемещение  держателя  лампы  обеспечивается
при  коэффициенте  увеличения  в  диапазоне 1,7

×

 - 6,8

×

.  При  работе  с  коэффициентом

увеличения  менее 1,7

×

  автоматическое  перемещение  держателя  лампы  невозможно  и

регулировку  производят  рукояткой  на  задней  стенке  колонки 1. Осветительное  устройство
содержит светозащитные меха, предохраняющие фотоматериал от засвечивания (24).



В  приборе  оптическое  условие  резкости  и  условие  перспективного  сопряжения

выполняются  автоматически  с  помощью  счетно-решающих  механизмов.  При  установке
коэффициента  увеличения  изменяется  расстояние  от  экрана  до  объектива.  При  этом
автоматически изменяется расстояние от объектива до снимка с учетом выполнения условия
масштабного  сопряжения  с  помощью  специального  инверсора,  которым  управляет  реле,
замыкающее цепь электродвигателя.



Выполнение условия перспективного сопряжения осуществляется инверсором Карпантье.

При  наклоне  экрана  в  направлении X наклон  снимкодержателя  осуществляется  штангой
инверсора,  а  в  направлении Y - с  помощью  передвижной  втулки,  закрепленной  на  каретке
снимка. Вертикальное положение каретки снимка регулируется цепью, связанной с кареткой
объектива.  Смещение  главной  точки  снимка  (децентрация)  по  отношению  к  оси  проекции
вычисляется  счетчиком  автоматически.  Величины,  вычисленные  счетчиком,  снимаются
потенциометром  и  через  усилитель  подаются  к  моторам,  которые  встроены  в
снимкодержатель.  Эти  моторы  с  помощью  механических  передач  устанавливают
снимкодержатель на рассчитанную величину смещения (децентрацию).



Юстировка прибора



1. Центрировка лампы



Включают  лампу  осветителя.  Спустя  три  минуты,  ртутная  лампа  достигает  полного

накала. Устанавливают коэффициент увеличения K = 2,5

×

. Освобождают зажимной винт 25 и

передвигают  держатель  лампы 26 вперед,  назад  и  вращают  до  тех  пор,  пока  на  экране  не
будет достигнуто симметричное освещение поля изображения без цветных колец.



2. Юстировка резкости изображения



Устанавливают в горизонтальное положение экран 4, вводят коэффициент увеличения K =

6,0

×

. В снимкодержатель вставляют измерительную решетку, которую проектируют на экран

и  добиваются  четкого  ее  изображения  с  помощью  винта 27, расположенного  на  каретке

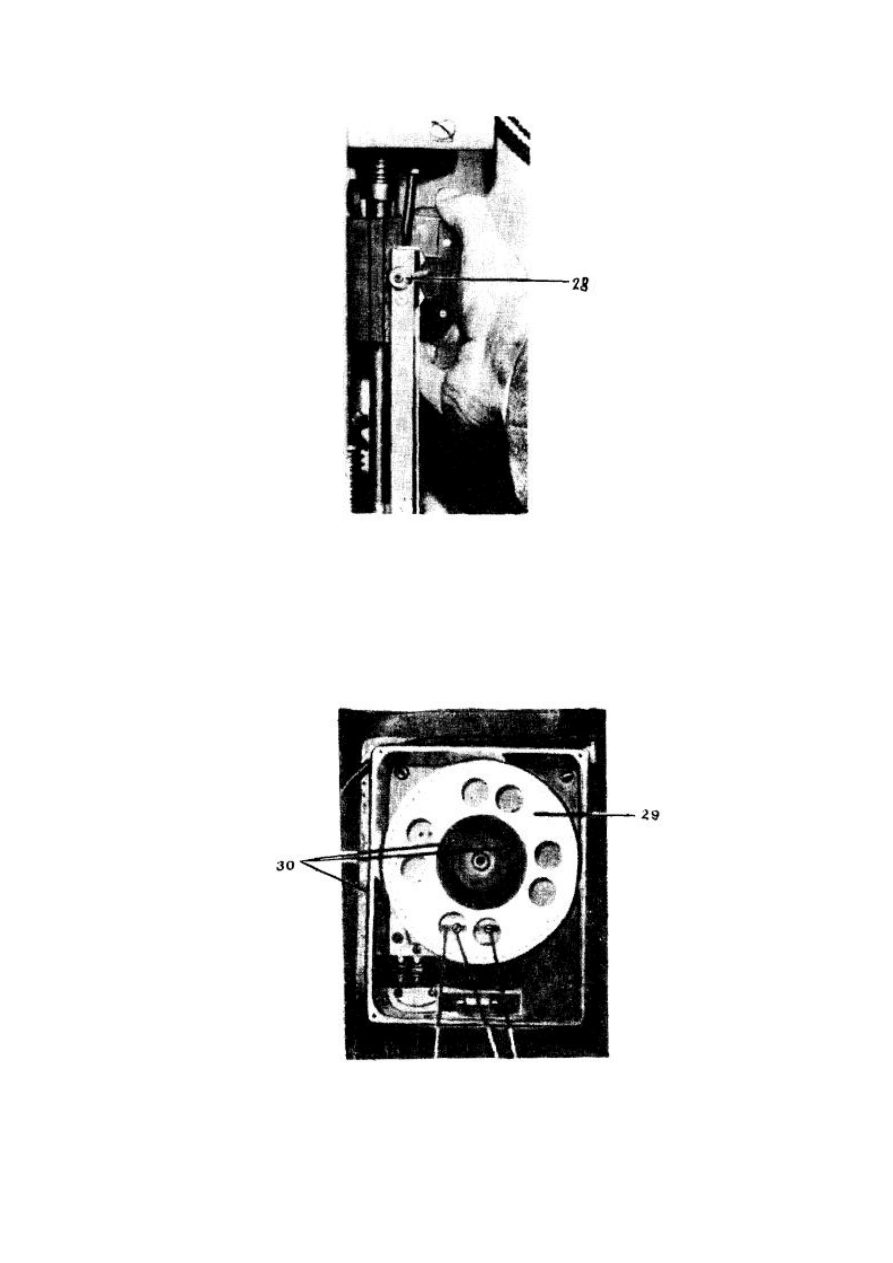

снимка,  или  вращением  эксцентрика 28 на  реле  (рис. 23), благодаря  чему  изменится  длина
цепи  и  тем  самым  увеличится  или  уменьшится  расстояние  между  каретками  снимка  и
объектива.





Рис. 23



3. Юстировка счетчика увеличения



На измерительной решетке отмечают отрезок длиной 100,0 мм. Вращая ножной штурвал,

устанавливают  длину  проекции  отмеченного  отрезка  равной 600,0 мм, (т.е.  при
коэффициенте  увеличения K = 6,0

×

).  Несоответствие  отсчета,  снятого  со  счетчика

увеличений  действительному  коэффициенту  увеличения,  устраняют  вращением  диска 29
(рис. 24), ослабив винты 30.





Рис. 24
