Рис. 19



Взаимодействие составных частей ортофотопроектора



При  ориентировании  снимков  коррекционные  плоскости  наклоняют  на  углы  kα, kω,

вводят  базисные  компоненты  b

x

, b

y

, b

z

.  Если  после  этого  штурвалами  x

ш

 12 и  y

ш

 13

перемещать  каретки 11 и 10 ортофотопроектора  вместе  с  камерами 26, 31 то,  благодаря
наклону коррекционных плоскостей, каретки приращений фокусных расстояний 21, 22 будут
подниматься  или  опускаться  в  направлении  оси Z прибора.  В  результате  этого  нижние
шарнирные  карданы 23, перемещаясь  вдоль  проектирующих  рычагов 45, 46, сообщают
дополнительные перемещения дифференциальным кареткам 19 и 20. Смещения этих кареток
равны величинам поправок в положении камер за перспективные искажения аэроснимков в
наблюдаемых точках. При изменении положения каретки 36 базисного устройства по высоте
дифференциальные  каретки  вместе  с  камерами  получают  дополнительные  смещения,
соответствующие поправки в положение точек на снимке за влияние рельефа.



При движении каретки 10 (рис. 9) в процессе ортофототрансформирования перемещается

фотокассета 63 (рис. 14), с  фотоматериалом  относительно  неподвижной  щели.  Оператор
удерживает  марку  на  поверхности  модели,  изменяя  положение  каретки 36. Сельсин-
приемник 82 (рис. 16) перемещает  каретку  с  зеркалами 77 и  лекалом 81 в
фотопроектирующем блоке. Положение зеркал 77 определяет масштаб фотографирования, а
лекало 81 через угольник 84 перемещает каретку с объективом 75 панкратической системы,
сохраняя  тем  самым  резкость  в  плоскости  фотоматериала;  элементарные  участки  снимка
проектируются  на  непрерывно  движущийся  относительно  щели  фотоматериал.  При
достижении  каретки 10 крайнего  положения  командное  устройство  изменяет  направление
вращения двигателя шагового механизма 92, подает одновременно импульс на реле времени
и  замыкает  цепь  питания  шагового  механизма,  который  перемещает  каретку 11 и
фотокассету 63 на следующую полосу (на величину длины щели).



Установка прибора в рабочем помещении



При  выборе  места  установки  прибора  с  учетом  его  веса  и  размеров  необходимо,  чтобы

помещение  было  сухим,  свободным  от  вибрации,  вблизи  места  установки  не  должно  быть
источников  тепла,  на  прибор  не  должен  попадать  прямой  солнечный  свет,  окна  должны
находиться сзади или сбоку оператора. От стен ортофотопроектор должен располагаться на
50 - 80 см. Для электропитания прибора необходимо иметь сетевую розетку, рассчитанную
на мощность 1,5 ква.



Поверки и юстировки ортофотопроектора



В  процессе  эксплуатации  прибора  рабочие  поверки  следует  проводить  через  каждые

шесть  месяцев.  В  случае  необходимости  выполняют  юстировки.  При  выполнении  рабочих
поверок  и  вотировок  используют  измерительные  решетки,  уровни,  индикаторы  и
секундомер.



Определение места нуля шкал микрометренных винтов



kα

л

, kω

л

, kα

пр

, kω

пр

.



На середину левой коррекционной плоскости устанавливают уровень с ценой деления 10″

вдоль  оси X прибора,  а  затем  в  направлении  оси Y. Если  пузырек  уровня  уходит  от
середины,  то  микрометренными  винтами  kα

л

, kω

л

  приводят  уровень  в  нулевое  положение.

После  этого  юстировочными  винтами  шкал  микрометренных  винтов  kα

л

, kω

л

,  не  изменяя

положения коррекционных плоскостей, устанавливают на шкалах отсчеты, соответствующие
месту  нуля,  записанному  в  формуляре  ОФПД.  Затем  аналогичным  способом  определяют
место нуля для правой коррекционной плоскости.



Определение мест нулей шкал χ

л

, χ

пр

.



Поверку  выполняют  вначале  для  левой  камеры.  Наводят  штурвалами  X

ш

  и  Y

ш

  левую

марку на центр креста, награвированного в центре стекла кассеты левой камеры. Не трогая
штурвала  X

ш

,  штурвалом  Y

ш

  перемещают  камеру  в  крайние  положения,  видимые

несовмещения марки с вертикальными штрихами устраняют винтом χ

л

. Поверку повторяют.

Отсчет, полученный после этого на шкале χ

л

, будет ее местом нуля. Аналогичным способом

определяют место нуля и шкалы χ

пр

.



Определение места нуля шкалы микрометренного винта.



Наводят  левую  марку  на  центр  креста,  награвированного  в  центре  стекла  кассеты  левой

камеры.  Штурвалом  X

ш

  перемещают  камеру  до  тех  пор,  пока  в  поле  зрения  не  появится

центр креста правой камеры. Величину несовмещения вдоль оси Y правой марки с центром
стекла  исправляют  микрометренным  винтом  b

y

.  После  этого,  пользуясь  юстировочными

винтами микрометренного винта b

y

, устанавливают отсчет равный месту нуля, указанному в

формуляре.



Определение  места  нуля  шкалы  микрометренного  винта  b

z

  и  установка  равенства

фокусных расстояний левой и правой камер.



На  правой  камере  прибора  в  направлении  оси X укрепляют  индикатор,  щуп  которого

должен  контактировать  с  левой  камерой.  Ножным  штурвалом  устанавливают  отсчет Z,
равный 130 мм,  а  на  шкале  микрометренного  винта  движением  b

x

  отсчет,  приблизительно

равный 85 мм. Штурвалами X

ш

 и Y

ш

 перемещают каретки так, чтобы проектирующий рычаг

правой  камеры  находился  приблизительно  в  отвесном  положении  и  по  индикатору
записывают соответствующий отсчет. Затем штурвалом X

ш

 перемещают каретку X

к

 в другое

крайнее положение и вновь записывают отсчет по индикатору.



Если  второй  отсчет  отличается  от  первого,  то,  действуя  микрометренным  винтом  b

z

,  на

индикаторе  устанавливают  первый  отсчет,  после  чего  все  действия  повторяют.  Обеспечив
равенство отсчетов на индикаторе для обоих положений кареток, устанавливают, пользуясь
юстировочными  винтами,  отсчет  на  шкале  b

z

,  равный  указанному  в  формуляре  месту  нуля

шкалы  b

z

,  сохраняя  при  этом  отсчет  по  индикатору.  После  этого  ножным  штурвалом

устанавливают отсчет Z = 185 мм, предварительно установив b

x

 = 110 мм.



Затем  штурвалом  X

ш

  перемещают  камеры  вдоль  оси X прибора  из  одного  крайнего

положения  в  другое.  При  этом  должен  сохраняться  отсчет  по  индикатору.  Изменение
отсчетов  свидетельствует  о  неравенстве  фокусных  расстояний  прибора.  Исправления
производят  при  помощи  винта  приращений  фокусных  расстояний  ∆F.  После  установки
равенства фокусных расстояний необходимо зажать закрепительный винт.



Определение места нуля шкалы Z и фокусного расстояния прибора.



В кассеты прибора устанавливают и ориентируют измерительные решетки. На каретке X

к



прибора  укрепляют  индикатор,  щуп  которого  должен  контактировать  с  левой  камерой  в
направлении  оси X; на  шкале Z устанавливают  отсчет,  равный 130 мм;  штурвалом  X

ш



перемещают  соответствующую  каретку  прибора,  если  при  этом  отсчет  по  индикатору  не
сохраняется, то изменяют отсчет по шкале Z. Обеспечив постоянство отсчета по индикатору
при  перемещении  каретки  X

к

  (т.е. f

n

 = Z), записывают  отсчет  Z

1

  по  счетчику  высот.

Штурвалом  Y

ш

  наводят  марку  на  штрих  измерительной  решетки,  у  которого  y

1

 = 85 мм,

затем  ножным  штурвалом  каретку  базисного  устройства  опускают  вниз  так,  чтобы  марка
совместилась  по  измерительной  решетке  со  штрихом  y

2

 = 70 мм,  а  со  счетчика  высот

снимают  отсчет  Z

2

;  действуя  штурвалом  Z

ш

  совмещают  марку  со  штрихом  y

3

 = 60 мм  и

записывают отсчет Z

3

.



Затем по формулам 39, 40 вычисляют значения фокусных расстояний



∆Z

1

 = Z

2

 - Z

1

, ∆Y

1

 = Y

1

 - Y

2

,                                                 (38)



∆Z

2

 = Z

3

 - Z

1

, ∆Y

2

 = Y

1

 - Y

3

,                                                 (39)









                                                  (40)



Место нуля отсчетного барабана шкалы Z определяют по формуле



MO

Z

 = Z′

1

 - Z

1

.                                                             (41)



Если значение MO

Z

, вычисленное по формуле, отличается от указанного в формуляре, то

отсчет по барабану изменяется прокручиванием барабана.



Проверка  работы  сельсинной  связи  выполняется  в  такой  последовательности:  включают

прибор  в  сеть;  подключают  шаговый 92 и  протяжный 89 механизмы  к  соответствующим
винтам;  каретку  Z

к

 36 подключают  к  штурвалу  X

ш

 12, фиксатор 17, 16 коробки  скоростей

ставят  в  нейтральное  положение;  открывают  крышку  шкафа  фотопроектирующего  блока;
штурвалом X

ш

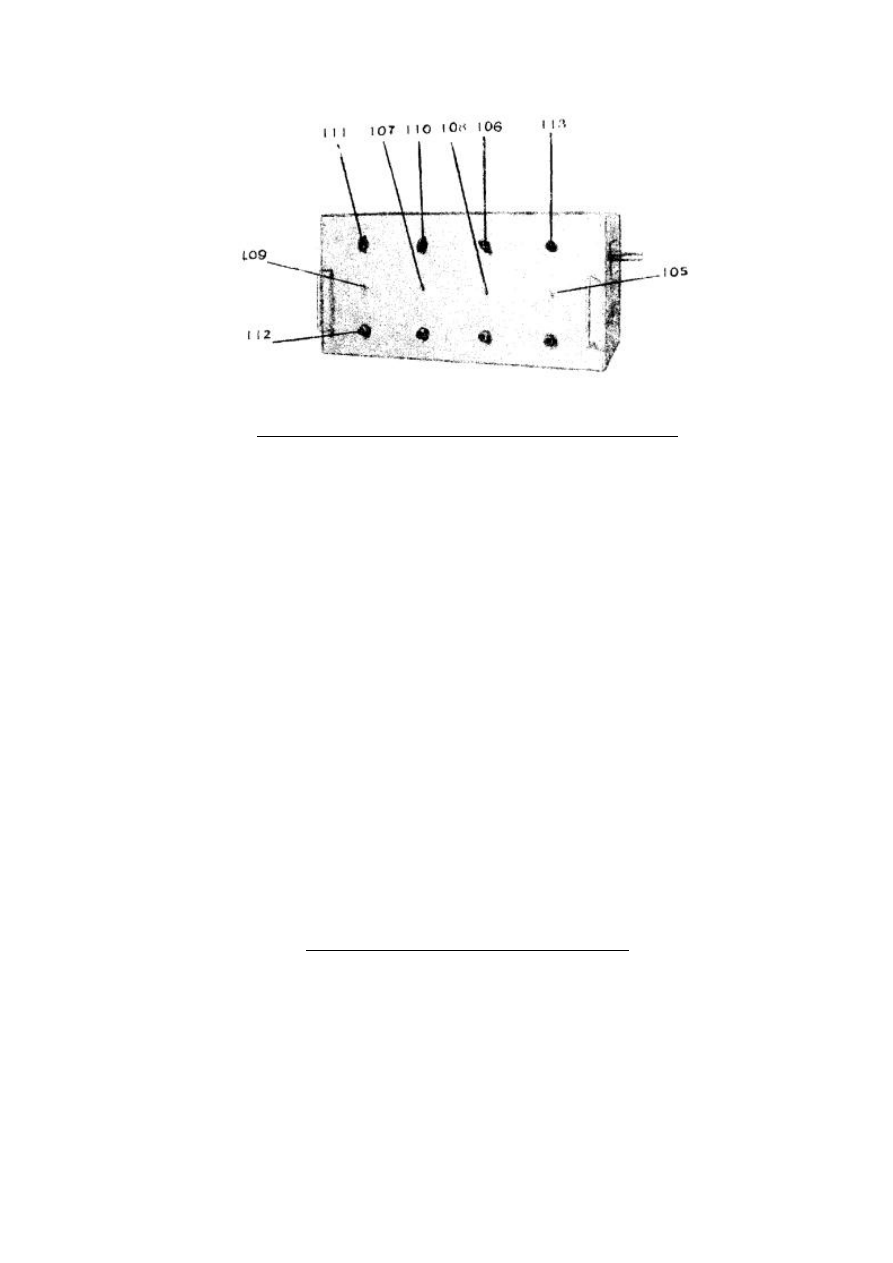

 устанавливают отсчет на шкале Z, равный 130 мм. Включают все тумблеры на

панели  блока  питания.  Индекс  каретки  зеркал 85 устанавливают  на  отсчет 130 мм.
Штурвалом  X

ш

  изменяют  отсчет  на  шкале Z на  величину  примерно 50 мм;  индекс  каретки

зеркал 85 должен  указывать  тот  же  отсчет  (следует  иметь  в  виду,  что  зеркала 77
перемещаются  на  величины Z/2). В  случае  обнаруженных  несоответствий  следует
обратиться к механику.



Проверка  работы  шагового 92 и  протяжного 89 механизмов,  командного  устройства;

определение места нуля шкалы шагового механизма.



Регулируют положение ограничителей 98 на штоке 97 (рис. 12) и кулачков 100 на штоке

99  таким  образом,  чтобы  микропереключатели  включались,  примерно,  одновременно  при
достижении кареткой Y

к

 крайних положений. На каретке X

к

 прибора укрепляют струбцину

индикатора,  щуп  которого  контактирует  с  кареткой  Y

к

.  Включают  тумблеры  двигателей

шагового  и  протяжного  механизмов  и  проводят  две-три  полосы  сканирования.  С  помощью
секундомера  определяют  время  движения  каретки  Y

к

  в  прямом  и  обратном  направлениях,

разница  не  должна  быть  более 5 %. Шаг  перемещения  каретки  X

к

  (определяемый  по

индикатору)  при  переходе  от  полосы  к  полосе  должен  сохраняться  с  точностью 0,01 мм.
Отсчет,  снятый  со  шкалы  шагового  механизма,  должен  быть  равен  величине  перемещения
каретки  X

к

,  определенной  по  индикатору.  Их  несоответствие  устраняют  перемещением

шкалы,  т.е.  добиваются MO шкалы = 0. Дефекты  электросхемы  устраняет  электрик,  а
непостоянство величины шага - механик.



Поверка положения платы щелевых диафрагм (рис. 18).



Поверка  положения  платы  щелевых  диафрагм  производится  в  следующей

последовательности:  диапозитивную  пластинку 18×18 см  засвечивают  и  проявляют.  В
центре засвеченной пластинки иглой наносят крест. Закладывают засвеченную пластинку в
правый  снимкодержатель  прибора.  Наводят  марку  на  крест.  Устанавливают  наибольший
размер  щелевой  диафрагмы;  производят  экспонирование.  Щелевую  диафрагму  заменяют
маркирующей  и  выполняют  повторное  экспонирование.  На  проявленной  пластинке
измеряют  величину  несовпадения  изображения  маркирующей  диафрагмы  с  изображением
креста.  На  измеренную  величину  перемещают  плату  щелевых  диафрагм  и  проверяют
выполнение  условия  совпадения  изображения  креста  с  изображением  маркирующей
диафрагмы.



Приложение 2

ФОТОТРАНСФОРМАТОР SEG-Y

(фирма Оптон, ФРГ)



Фототрансформатор SEG-Y предназначен  для  трансформирования  аэроснимков  по

опорным  точкам,  нанесенным  на  планшет,  или  по  предвычисленным  установочным
значениям.  Прибор  позволяет  трансформировать  отдельные  снимки  и  неразрезанные
фильмы.



Технические данные



Формат снимка, см



24×24; 18×18

*



Наклон снимка, град



5



Децентрации снимка ∆x, ∆y, мм



±45



Размеры экрана, м

2



1×1



Увеличение, крат



0,5 - 6,5



Габариты, мм



1040×1500×2850



Вес, кг



620



*

 В прибор можно закладывать снимки форматом 32×32 см, но трансформируемая площадь ограничивается

форматом снимка 24×24 см.

Описание прибора



Трансформатор SEG-Y представлен на рис. 20. Прибор содержит вертикальную колонку

1, каретку объектива 2, каретку снимка 3, экран 4, осветительное устройство 5.
