ГКИНП-44. Руководство по фототрансформированию аэроснимков и изготовлению фотопланов - часть 4

II.2. Фототрансформирование аэроснимков по опорным точкам

II.2.1.  Перед  фототрансформированием  аэроснимков  должны  быть  проведены

подготовительные  работы,  заключающиеся  в  изготовлении  трансформационных  основ,
увеличении  диаметров  наколов  опорных  точек  на  аэронегативах  и  определении
систематической деформации фотобумаги.

Трансформационная основа (опорный планшет) представляет собой лист плотной бумаги

или целлулоида, на который копируют (перекалывают) положение опорных, центральных и
геодезических точек с редуцированной и увязанной сети.

Опорный  планшет  изготовляют  на  всю  трапецию  или  по  частям  (помаршрутно)  с  таким

расчетом, чтобы он свободно помещался на экране фототрансформатора.

На опорном планшете должны быть не только точки, находящиеся на данной трапеции, но

и  зарамочные  точки,  которые  могут  потребоваться  при  фототрансформировании
аэроснимков,  расположенных  вблизи  рамок  трапеции.  Условные  знаки  и  номера
переколотых на опорный планшет точек вычерчивают тушью.

Диаметры наколов опорных точек на аэронегативах должны быть увеличены (чтобы при

фототрансформировании изображения наколов ярко светились), но не должны быть больше
0,2  мм.  Наколы  расширяют  при  помощи  обычной  иглы,  для  чего  аэронегатив  кладут  на
подложку  (целлулоид)  и  иглу  при  накалывании  вращают,  чтобы  отверстие  накола
получилось  круглым.  Перед  фототрансформированием  все  аэронегативы  протирают  с
целлулоидной  стороны.  В  случае  фототрансформирования  снимков  на  уменьшение  наколы
опорных  точек  обводят  при  помощи  кронциркуля  с  целлулоидной  стороны  негатива
кружками  минимального  диаметра.  Величину  кружка  на  негативе  подбирают  с  таким
расчетом, чтобы на трансформированном отпечатке диаметр его не превышал 1 мм.

Затем  определяют  деформацию  фотобумаги  данного  сорта.  Для  этого  на  фотобумаге

изготовляют несколько контактных отпечатков контрольной сетки.

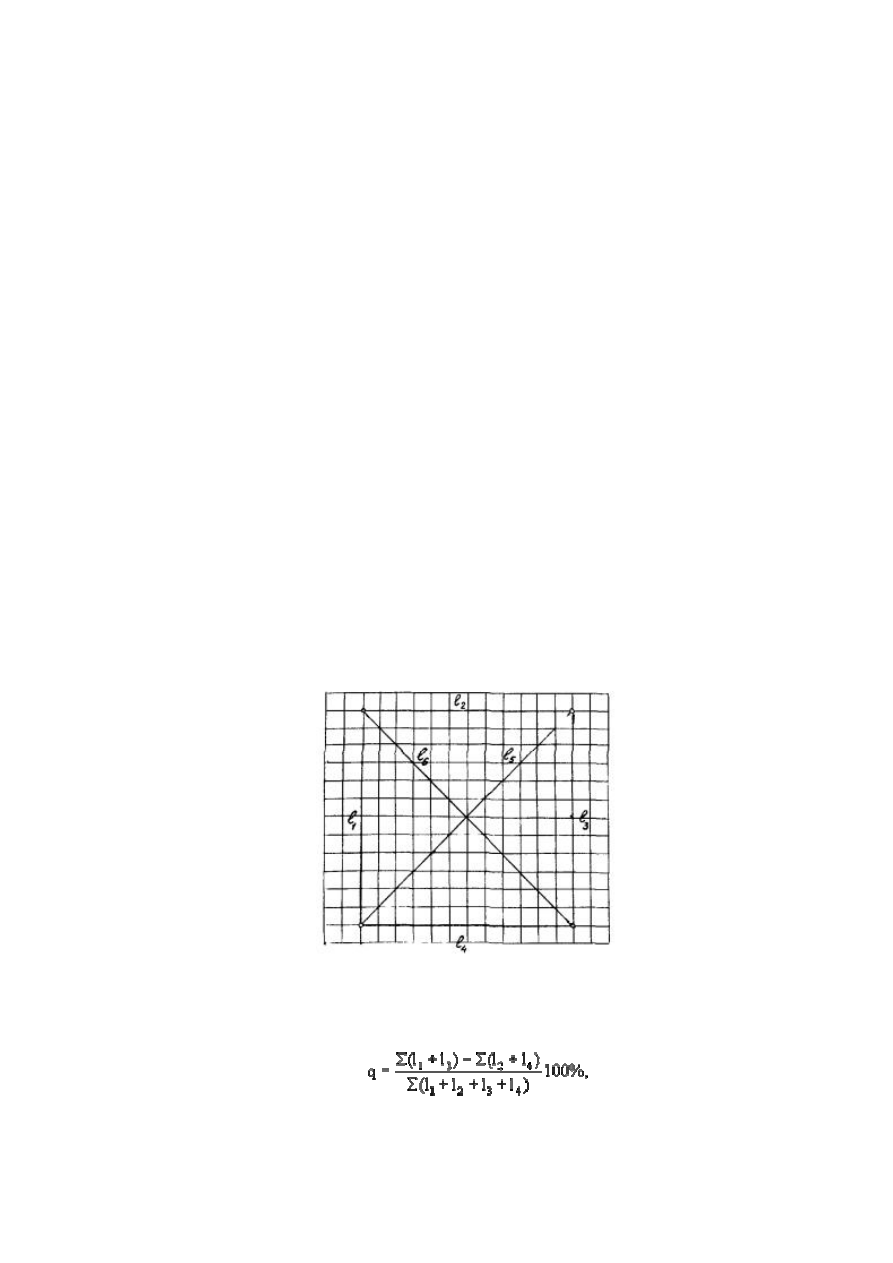

После фотографической обработки и сушки измеряют на контактных отпечатках стороны

и диагонали квадрата (рис. 3) с точностью 0,1 мм.



Рис. 3

Сначала  по  отрезкам  l

1

, l

2

  и  l

3

, l

4

  определяют  разность  продольной  и  поперечной

деформации фотобумаги по формуле

                                              (31)

где l

1

, l

2

, l

3

, l

4

 - отрезки, измеренные на отпечатках.

Если  разностная  деформация  превышает 0,20 %, то  данная  бумага  считается  совсем

непригодной  для  фототрансформирования.  При  работе  на  увеличение  от 1,4

×

  до  2

×

  нельзя

применять  фотобумагу,  имеющую  разностную  деформацию,  превышающую 0,14 %; при
коэффициенте  увеличения  3

×

 - 0,10 %; при  коэффициенте  увеличения  более  3

×

  бумагу

следует наклеивать на алюминий.

После этого определяют коэффициент систематической деформации по формуле

                                                             (32)

где Σl - сумма длин отрезков, измеренных на контактных отпечатках;

ΣL - сумма длин соответствующих отрезков на контрольной сетке, с которой изготовлены

контактные отпечатки.

Для  исключения  влияния  систематической  деформации  фотобумаги  нужно  при

фототрансформировании  укрупнить  масштаб  изображения  аэроснимка.  Для  этого  на  экран
под  опорный  планшет  кладут  картонную  подложку.  Странсформировав  аэроснимок,
подложку с опорным планшетом убирают, а на экран кладут фотобумагу и печатают на ней
изображение трансформированного аэроснимка. После фотографической обработки масштаб
отпечатка  трансформированного  аэроснимка  вследствие  деформации  уменьшится  до
масштаба трансформирования. Толщина подложки рассчитывается по формуле

c = d k,                                                         (33)

где c - толщина подложки;

d - расстояние от объектива фототрансформатора до экрана;
k - коэффициент систематической деформации фотобумаги.
II.2.2.  Фототрансформирование  аэроснимков  на  фототрансформаторе  ФТБ  выполняют  в

следующей последовательности. Аэронегатив укладывают в кассету прибора эмульсионной
стороной  вниз  и  прижимают  сверху  выравнивающим  стеклом.  При  этом  главная  точка
аэроснимка  должна  быть  примерно  совмещена  с  центром  кассеты.  На  экран
фототрансформатора  кладут  подложку  для  компенсации  влияния  систематической
деформации  фотобумаги,  на  подложку - трансформационную  основу  и  прижимают  ее
выравнивающим  стеклом.  Выравнивающее  стекло  должно  быть  плоскопараллельным  и
несколько  больше  размера  трансформированного  аэроснимка.  Стекло  не  должно  иметь
пузырьков,

свилей

и

царапин.

Полностью

открывают

диафрагму

объектива

фототрансформатора, экран приводят примерно в горизонтальное положение, включают свет
и на экране получают изображение проектируемого аэроснимка.

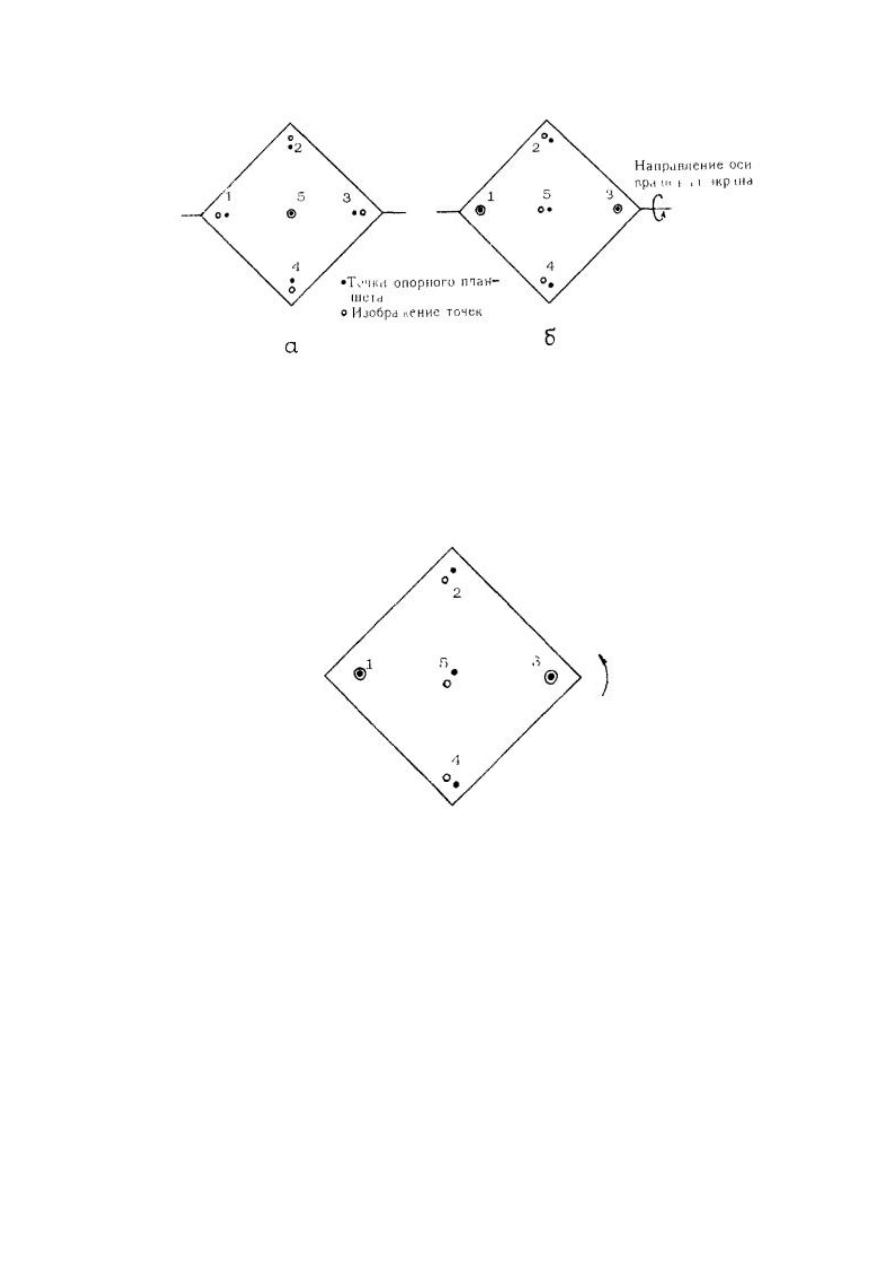

Совмещение  изображений  спроектированных  точек  с  одноименными  точками

трансформационной  основы  осуществляют  в  такой  последовательности.  Сначала  кассету  с
аэронегативом вращают в своей плоскости и устанавливают так, чтобы две опорные точки 1
и 3 (рис. 4а), расположенные по диагонали аэроснимка, проектировались на экран примерно
по  направлению  его  оси  вращения.  После  этого,  передвигая  опорный  планшет  и  действуя
масштабным инверсором, достигают совмещения изображений точек 1 и 3 с одноименными
точками опорного планшета (рис. 4б).





Рис. 4



Несовмещение  изображения  точек 2 и 4 с  одноименными  точками  опорного  планшета

устраняют наклоном экрана в сторону наблюдателя. Если после этого точки 2, 4 и 5 все-таки
не  будут  совмещены  с  одноименными  точками  опорного  планшета,  то  кассету  с
аэронегативом необходимо повернуть в своей плоскости. При несовмещении точек (рис. 5)
кассету  с  аэронегативом  и  опорный  планшет  повертывают  в  направлении  против  хода
часовой стрелки.





Рис. 5



Путем  последовательных  приближений  достигают  совмещения  светящихся  изображений

точек с одноименными точками опорного планшета. Величина несовмещения опорных точек
не должна быть более 0,4 мм.



II.2.3. При работе на фототрансформаторе ФТМ и SEG-Y совмещение изображения точек

с одноименными точками опорного планшета осуществляют в следующем порядке. Кассету
фототрансформатора при помощи линейных перемещений в своей плоскости устанавливают
так,  чтобы  ее  центр  примерно  совпал  с  конструктивной  осью  прибора.  Экран
фототрансформатора при помощи штурвалов продольного и поперечного наклонов приводят
примерно  в  горизонтальное  положение.  Для  исключения  влияния  систематической
деформации фотобумаги на экран под опорный планшет кладут картонную подложку.



После  этого  опорный  планшет  ориентируют  по  соответствующим  изображениям

проектируемых точек и примерно устанавливают масштаб. Затем продольным и поперечным
наклонами  экрана,  путем  последовательных  приближений,  на  всех  точках  достигают
одинаковых  несовмещений,  которые  затем  устраняют  изменением  масштаба  изображения.

Допустимая величина несовмещения изображений точек с одноименными точками опорного
планшета указана в § II.2.2.

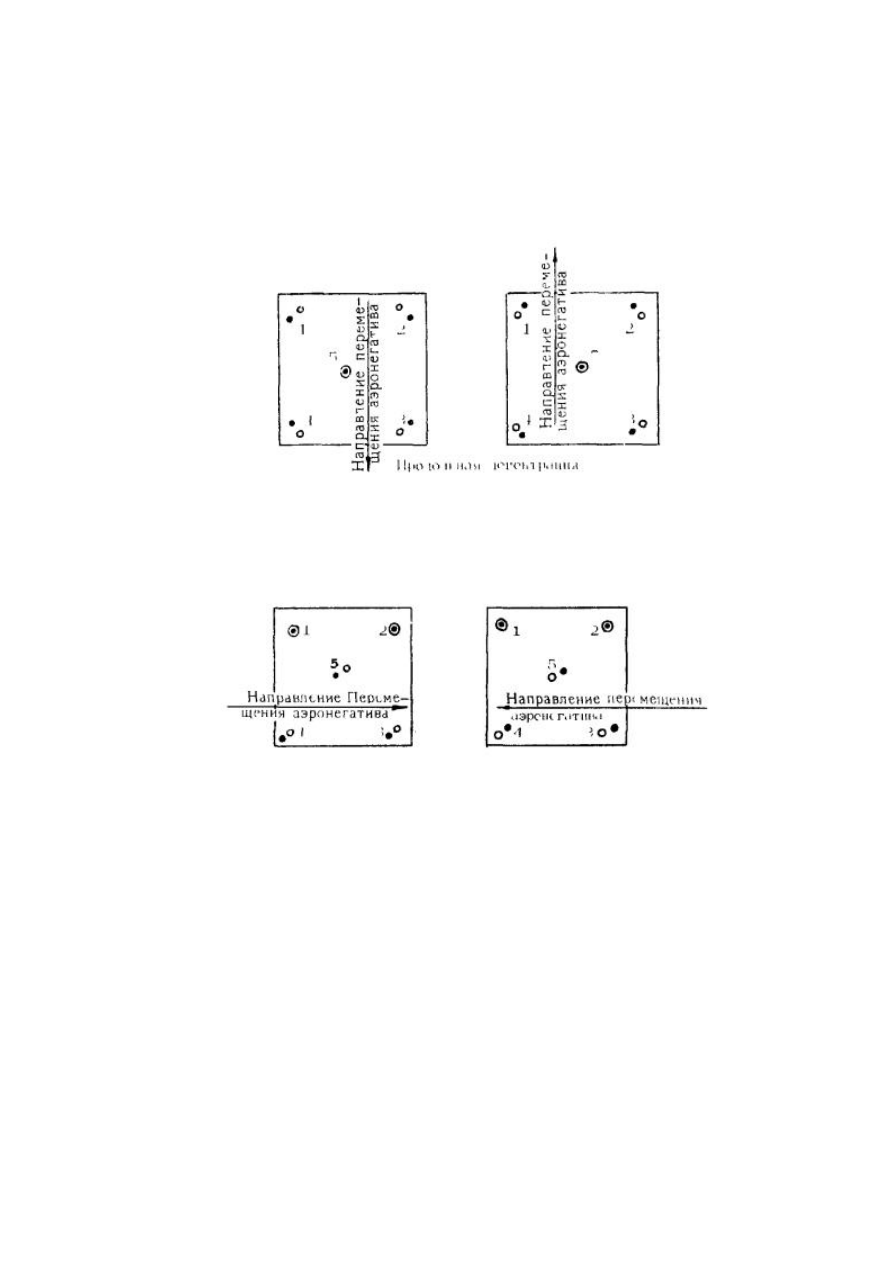

II.2.4.  При  фототрансформировании  аэроснимков  на  фототрансформаторах  может

возникнуть  необходимость  введения  продольной  и  поперечной  децентраций  аэронегатива.
На рис. 6 и 7 показано, при каком расположении точек на опорном планшете следует вводить
ту или другую децентрацию.





Рис. 6



Прежде  чем  вводить  децентрацию  аэронегативов,  необходимо  тщательно  проверить

отсутствие ошибок в положении точек на опорном планшете. При фототрансформировании
необходимо достигать совмещения не только опорных, но также и центральных точек.





Поперечная децентрация

Рис. 7



II.2.5. После того как светящиеся изображения точек будут совмещены с одноименными

точками  опорного  планшета,  изображение  трансформированного  аэроснимка  должно  быть
отпечатано.  Для  этого  объектив  диафрагмируют  и  закрывают  красным  или  оранжевым
светофильтром,  а  с  экрана  убирают  опорный  планшет  и  подложку.  На  экран  кладут  лист
фотобумаги  эмульсионным  слоем  вверх  и  прижимают  его  выравнивающим  стеклом.
Фотобумагу кладут так, чтобы на ней поместилось изображение всего трансформированного
аэроснимка.



Затем,  сняв  светофильтр,  экспонируют  фотобумагу.  Величину  выдержки  определяют

опытным путем; она зависит от светочувствительности фотобумаги, плотности аэронегатива
и  освещенности,  создаваемой  источником  света.  Для  того,  чтобы  во  всех  частях  отпечатка
трансформированного  аэроснимка  фотографическое  изображение  оказалось  одинаково
хорошо  проработанным,  во  время  экспонирования  делают  растушевку,  давая  различную
продолжительность освещения (при помощи вырезанной из картона «маски») для светлых и
темных  частей  изображения.  При  растушевке  нельзя  держать  маску  неподвижно,  так  как
вследствие этого на отпечатке трансформированного аэроснимка могут оказаться дефекты в
