ГКИНП-44. Руководство по фототрансформированию аэроснимков и изготовлению фотопланов - часть 1




ГЛАВНОЕ УПРАВЛЕНИЕ ГЕОДЕЗИИ И КАРТОГРАФИИ

ПРИ СОВЕТЕ МИНИСТРОВ СССР







РУКОВОДСТВО

ПО ФОТОТРАНСФОРМИРОВАНИЮ

АЭРОСНИМКОВ И ИЗГОТОВЛЕНИЮ

ФОТОПЛАНОВ







УТВЕРЖДЕНО ГУГК 21 АПРЕЛЯ 1976 г.



МОСКВА 1977







В  Руководстве  изложены  различные  методы  фототрансформирования  аэроснимков,

используемые  в  настоящее  время  в  предприятиях  ГУГК.  Особое  внимание  уделено  методу
ортофототрансформирования, позволяющему изготавливать фотопланы на районы с любым
рельефом, так как ранее практических руководств по работе на ортофототрансформаторах не
было.



Руководство предназначено для работников производства, занимающихся изготовлением

фотопланов, а также учащихся фотограмметрической специальности техникумов и ВУЗов.



Руководство  составлено  в  Центральном  научно-исследовательском  институте  геодезии,

аэросъемки и картографии.



Исполнители: П.С. Александров, А.А. Комарова, Я.Е. Златкин, Л.Н. Черкасова.







ВВЕДЕНИЕ

Многие организации, занимающиеся изучением и освоением природных богатств страны,

используют в своей деятельности наряду с топографическими картами и фотопланы.



Несмотря на то, что топографические карты имеют ряд преимуществ перед фотопланами,

они  уступают  им  в  наглядности,  полноте  изображения  объектов  земной  поверхности  и  в
сроках  изготовления.  Использование  фотопланов,  как  основы  для  получения
топографических  карт  комбинированным  или  стереофотограмметрическим  методами,
освобождает  производство  от  необходимости  инструментальной  съемки  контуров,  в
результате  чего  получается  существенный  экономический  эффект.  Еще  больший  эффект
возникает при применении фотопланов для обновления топографических карт. В настоящее
время  ставится  вопрос  об  изготовлении  фотокарт,  лучше  удовлетворяющих  запросы
различных  ведомств.  Таким  образом,  возникает  необходимость  получения  фотопланов  на
районы с любым рельефом.



Методы  трансформирования,  которые  применяются  для  равнинных  и  всхолмленных

районов,  достаточно  полно  разработаны  и  успешно  применяются  на  производстве,  однако
практически  они  не  могут  быть  использованы  при  изготовлении  фотопланов  местности  со
сложным рельефом.



Трансформирование  снимков  по  зонам  в  этом  случае  является  процессом  крайне

трудоемким и приводящим к снижению геометрического качества фотопланов.



Для  получения  фотопланов  местности  со  сложным  рельефом  в  последнее  время

разработан

метод

ортофототрансформирования,

основанный

на

использовании

ортофототрансформаторов. В СССР для этой цели применяется ортофотопроектор ОФПД.



Повышение качества аэрофотоснимков, внедрение в производство аналитических методов

построения  фотограмметрической  сети  и  новых  приборов  позволило  усовершенствовать  и
внедрить  в  производство  методику  фототрансформирования  по  установочным  элементам  и
так  называемый  метод  оптического  монтажа,  заключающийся  в  том,  что  одновременно  с
фототрансформированием  выполняется  монтаж  фотоплана.  Эти  методы  наиболее
целесообразно применять при больших коэффициентах фототрансформирования, когда один
аэроснимок покрывает целый планшет.



Внедрение в производство новых методов фототрансформирования и усовершенствование

известных  методов  определило  необходимость  написания  данного  руководства.  Основное
внимание в руководстве уделено ортофототрансформированию, поскольку этот метод мало
известен  в  производстве  и  недостаточно  полно  рассматривается  в  соответствующих
учебниках.



В данной работе не рассматриваются вопросы сгущения планового обоснования, т.к. эти

вопросы  излагаются  в  «Руководстве  по  фотограмметрическому  сгущению  аналитическим
способом».



В  первой  главе  настоящего  руководства  на  основе  теории  ортофототрансформирования

излагаются  основные  источники  погрешностей  ортофотоснимка,  что  позволит  работникам
производства  творчески  подходить  к  вопросу  использования  указанного  метода  в
зависимости от поставленных задач.



Во второй главе рассмотрены вопросы фототрансформирования по опорным точкам и по

установочным  элементам,  в  том  числе  с  одновременным  оптическим  монтажом;
ортофототрансформирования с помощью ОФПД. Технология создания фотопланов методом
оптического  монтажа  изложена  на  основе  опыта  работ,  выполненных  заведующим  ОИЛ
Сергеевым  Б.И.  и  инж.  Галкиным  А.Е. (предприятие  № 5). Способ  трансформирования
аэроснимков  по  установочным  элементам  изложен  по  материалам,  представленным  В.Н.
Белых.



В приложении дается описание приборов: ОФПД, SEG-Y и ДСИ-Т.



ГЛАВА I

ОСНОВНЫЕ ФАКТОРЫ, ВЛИЯЮЩИЕ НА КАЧЕСТВО ОРТОФОТОСНИМКОВ,

ПОЛУЧАЕМЫХ С ПОМОЩЬЮ ОФПД

Метод  ортофототрансформирования  основан  на  принципе  проектирования  изображения

трансформируемого аэроснимка бесконечно малыми участками с непрерывным изменением
коэффициента  увеличения  в  зависимости  от  углов  наклона  аэроснимков  и  изменения
рельефа  местности.  Практически  проектирование  выполняют  участками,  имеющими
конечные  размеры  (элементарными  участками),  в  пределах  которых  остаются  некоторые
разности  высот  точек  местности  и  неучтенное  влияние  углов  наклона  АФА,  вызываемые
горизонтальным расположением аэроснимков в приборе.

Следовательно,  ошибки  взаимного  ориентирование  аэроснимков  и  горизонтирования

модели,  а  также  изменение  высот  точек  местности  оказывают  влияние  на  точность  и
качество ортофотоснимка.

В  данной  главе  рассматривается  влияние  перечисленных  факторов  на  точность

ортофотоснимков, получаемых с помощью ортофотопроектора ОФПД.

I.1. Влияние рельефа местности и углов наклона аэрофотоснимков на точность

ортофотоснимков

I.1.1. Влияние рельефа местности

Ошибки  ортофотоснимка,  обусловленные  влиянием  только  разности  высот  точек

местности в пределах элементарного участка, выражаются зависимостями.

*



*

 Здесь и в дальнейшем даются зависимости, исходя из следующих положений: а) профилирование ведется в

направлении оси Y прибора; б) больший размер (длина) щели располагается в направлении оси X, а меньший
(ширина) - в  направлении  оси Y прибора;  в)  полное  устранение  ошибок  осуществляется  для  точки,
проектирующейся в центр щели.

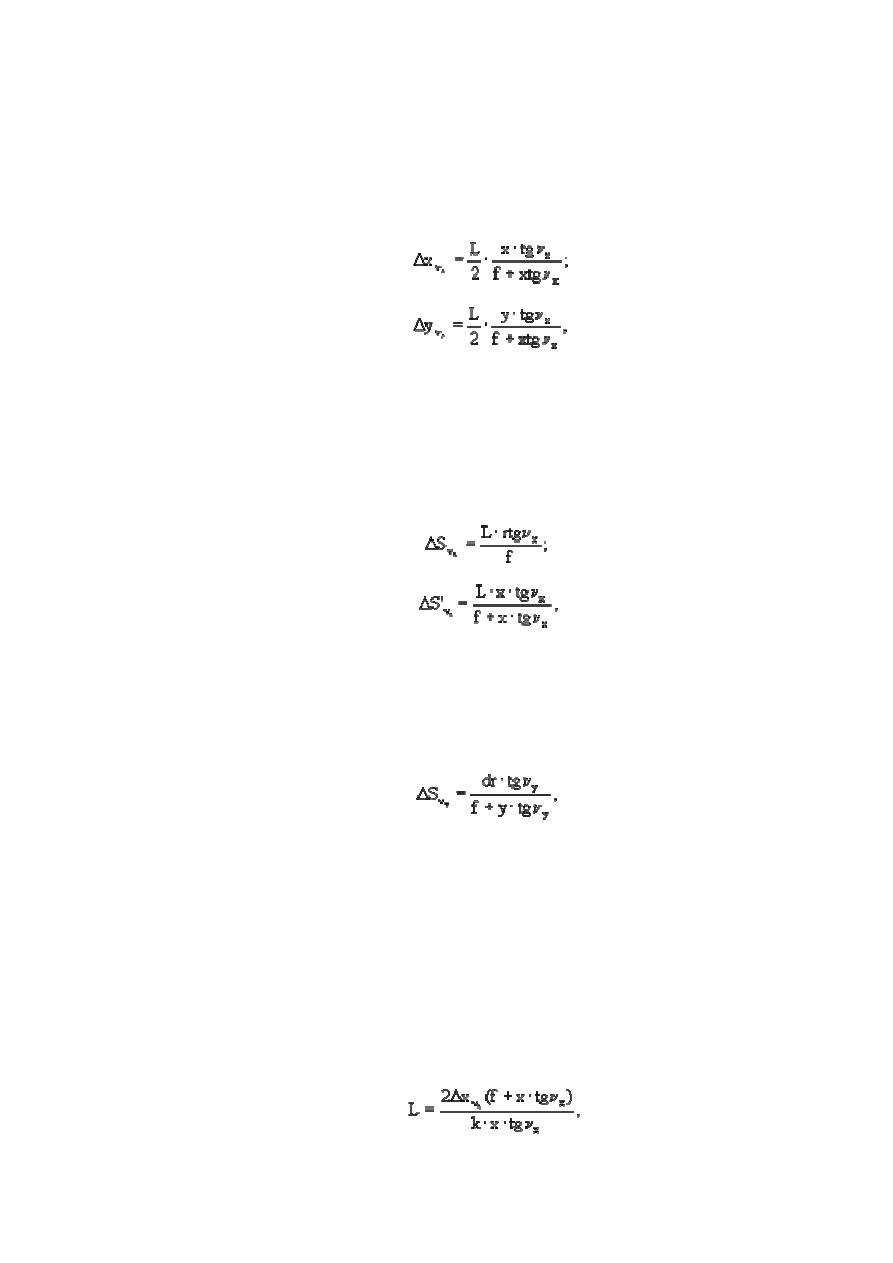

                                                     (1)



                                                     (2)



где ∆x

νx

, ∆y

νx

 - ошибки в положении точек элементарного участка ортофотоснимка;



L - длина щели;



x, y - координаты центра элементарного участка на исходном снимке;



ν

x

 - угол наклона местности элементарного участка в плоскости XZ;



f - фокусное расстояние аэроснимка.



Ошибки  ∆x

νx

  могут  привести  к  двоению  или  исчезновению  контуров  на  стыках  полос

ортофотоснимка, величины которых определяются по формулам:



                                                         (3)



                                                       (4)



где ∆S

νx

, ∆S′

νx

 - величины двоения и исчезновения контуров;



r - расстояние от точки надира до определяемой точки.



Исчезновение контуров имеет место в случае, когда склон местности обращен к плоскости

YZ  снимка,  при  противоположном  направлении  склона  будет  наблюдаться  двоение
контуров.  Рельеф  местности  может  приводить  к  снижению  фотокачества («смазу»)
изображения ортофотоснимка. Величина «смаза» определяется зависимостью:



                                                       (5)



где: ∆S

νy

 - величина смаза;



ν

y

 - угол наклона местности, измеряемый в плоскости YZ;



d - ширина щели.

*



*

 В приборе ОФПД ширина каждой щелевой диафрагмы составляет примерно

1

/

3

 ее длины, соответственно и

«смаз» составляет

1

/

3

 величины исчезновения контуров.

Формулы (1), (2), (3), (4), (5) справедливы  для  случая  обработки  снимков  с

преобразованием связок проектирующих лучей.



Из  приведенных  формул  видно,  что  значения  ошибок  ортофотоснимка  можно  свести  к

желаемой величине, выбирая те или иные размеры щели.



Формулу  для  вычисления  допустимой  длины  щели  с  учетом  приведения  ортоснимка  к

масштабу фотоплана получим из (1), а ширины - из (5).

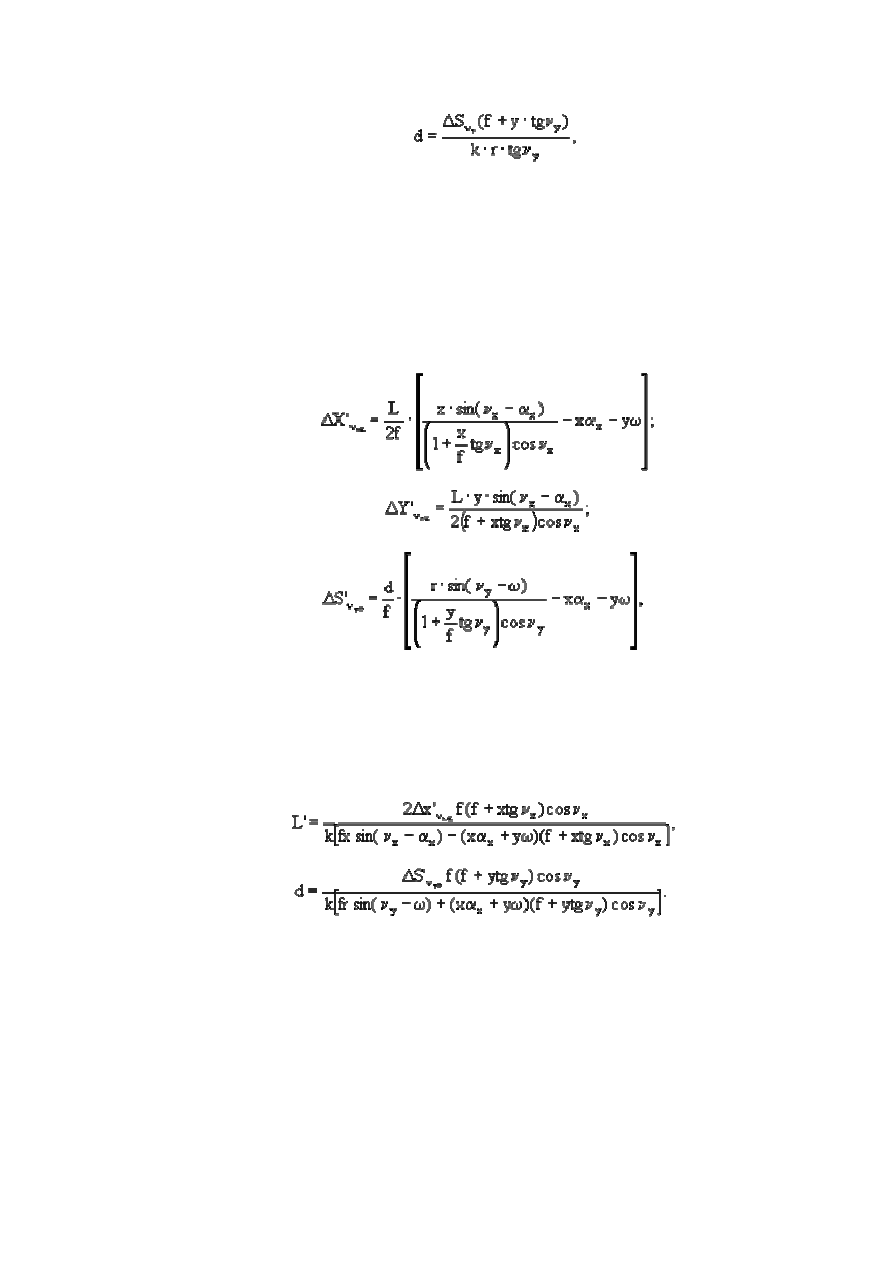

                                                  (6)



                                                   (7)



где k - коэффициент увеличения ортофотоснимка.



Таким  образом,  зная  ν

x

,  ν

y

, f, k, x, y, z и  задаваясь  величинами  ∆S

νx

  и  ∆S

νy

,  можно

вычислить оптимальные размеры щелевой диафрагмы.



I.1.2. Совместное влияние рельефа местности и углов наклона снимков



Плановые  снимки,  при  обработке  их  с  помощью  ОФПД,  на  соответствующие  углы  не

наклоняют,  и  кроме  того,  не  вводят  поправки  в  масштабный  коэффициент
фотопроектирования элементарных участков за влияние углов наклона аэроснимков. В этом
случае ошибки ортофотоснимков выражаются зависимостями:



                                  (8)



                                                (9)



                                  (10)



где ∆X′

νxα

; ∆Y′

νxα

 - ошибки положения точек ортофотоснимков, обусловленные совместным

влиянием рельефа и углов наклона снимков;



∆S′

νyω

 - смаз изображения на ортофотоснимке;



α

x

, ω - продольный и поперечный углы наклона снимка.



Воспользовавшись формулами (8) и (10), найдем зависимости для определений длины (11)

и ширины (12) щели:



                           (11)



                             (12)



Приняв  в  формуле (11) ∆X′

νxα

 = 0,1 мм,  что  соответствует  интервалу  исчезновения

контуров ∆S′

νxα

 = 0,2 мм; x = y = 70 мм; k = 1, составим табл. 1 оптимальных значений длин

щели для различных фокусных расстояний 70, 100, 140 и 200 мм и углов наклона АФА: α = ω
= 0; α = -1°, ω = +1°; α = -2°, ω = +2°.



В  приборе  ОФПД  предельная  длина  щели L = 4 мм,  поэтому  приведенные  в  табл. 1

значения, превышающие 4 мм, имеют теоретический смысл.
