ГКИНП-39. ТОПОГРАФИЧЕСКИЕ СЪЕМКИ В МАСШТАБАХ 1:5000, 1:2000, 1:1000, 1:500 (ПОДЗЕМНЫЕ КОММУНИКАЦИИ) - часть 28



109

ПРИЛОЖЕНИЕ 15

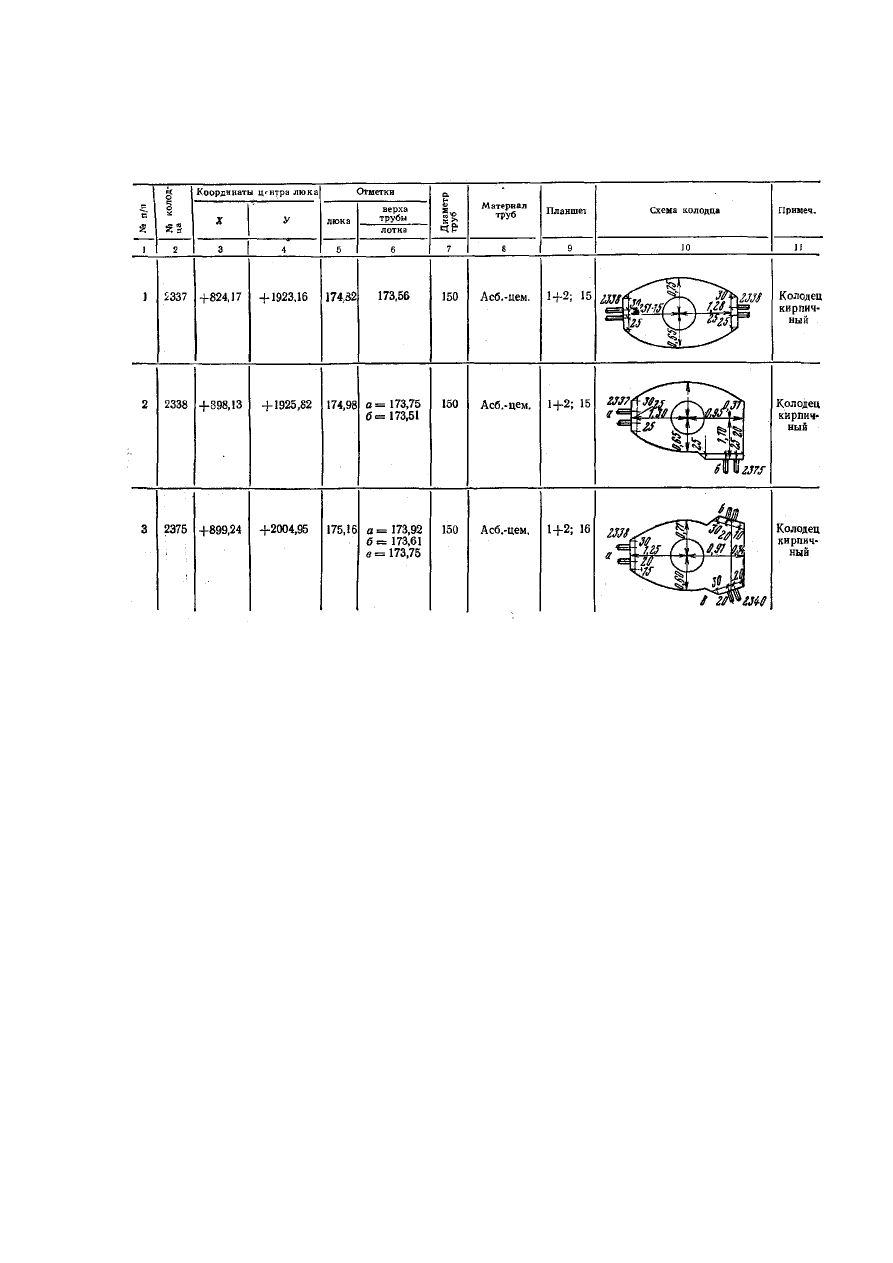

Каталог смотровых колодцев в подземной телефонной сети











110

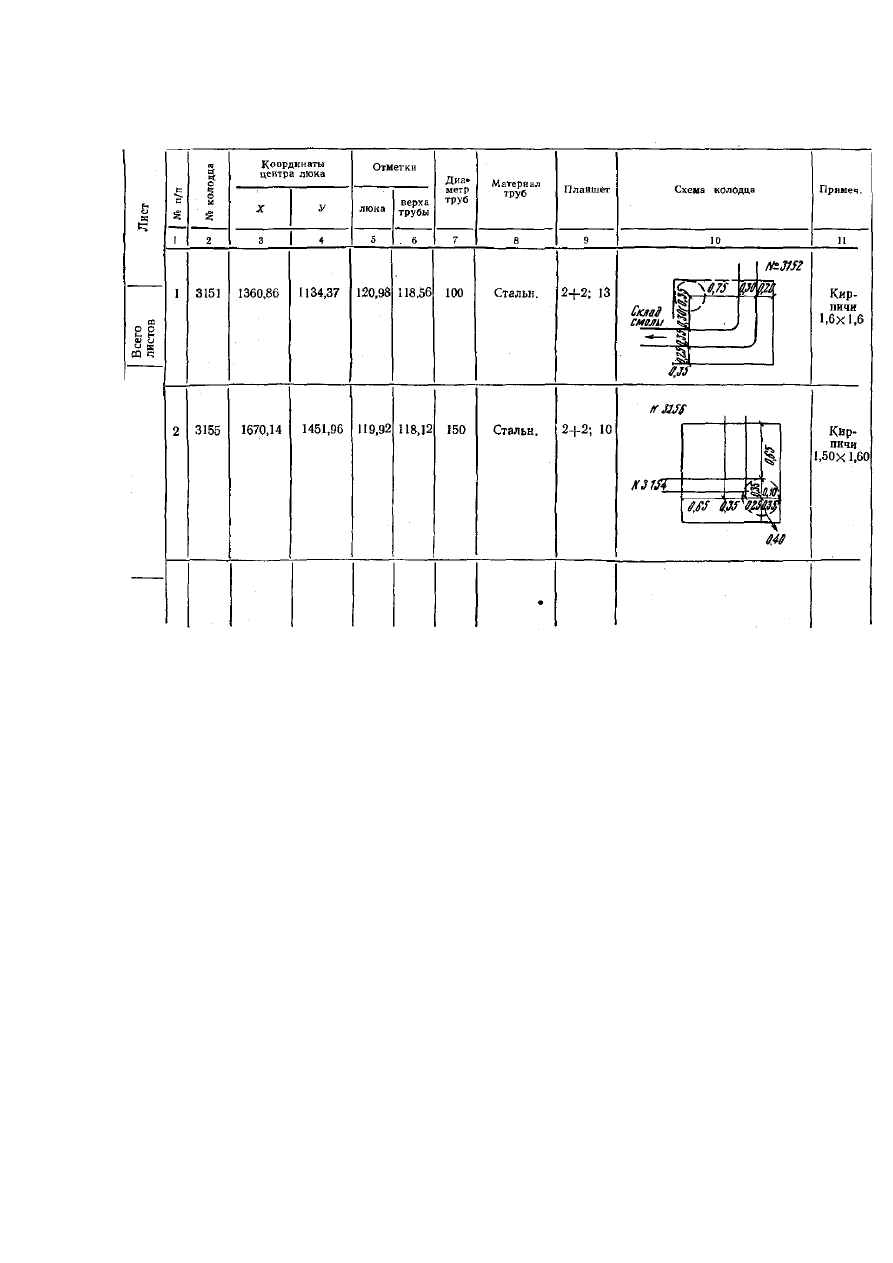

Каталог смотровых колодцев теплофикации









111

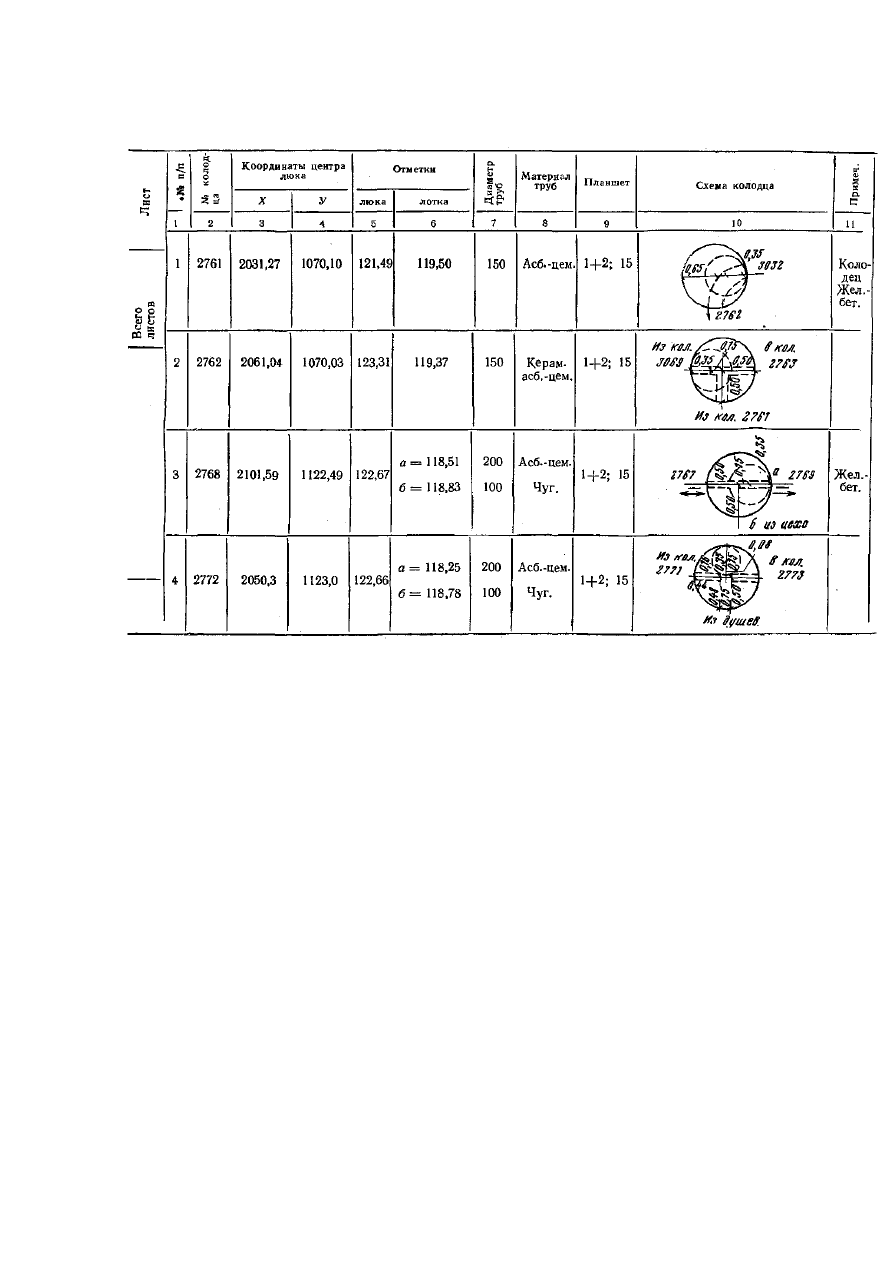

Каталог смотровых колодцев фекальной канализации







112

ПРИЛОЖЕНИЕ 16

Таблица возможных неисправностей приборов поиска подземных коммуникаций и

способы их устранения



Вид неисправности

Возможные причины

Способ устранения



ВТР-V



Не работает генератор

Потеря емкости  аккумуляторов   Произвести подзарядку







Неправильное подключение

аккумуляторов,  не соблюдена

полярность подключения

Поменять местами подключаемые

провода









Перегорел  предохранитель

Заменить  предохранитель



Не  работает приемное

устройство

Потеря емкости батареи

Заменить батарею

Усилитель работает, но

нет сигнала на выходе

Плохой контакт вилки в разъеме

поискового контура

Зачистить вилку и гнезд добиться

хорошего контакта



Перетерся один из проводников

шнура  к  поисковому контуру

Заменить шнур

ТПК-1

Генератор не  работает

а) неправильно  произведено

подключение блока питания к

генератору

а) произвести подключение

согласно инструкции

Отсутствует  питающее

напряжение

б) обрыв соединительного кабеля  б)проверить питающий кабель

вплоть до пайки разъемах

в) отсутствие контакта в зажимах

аккумулятора

в) проверить  и подтянуть зажимы

и перемычку

Генератор не работает,

питающее напряжение

подается

Сгорел предохранитель

Заменить предохранитель.При

повторном сгорании

предохранителя прибор

выключить до обнаружения и

ликвидации неисправности

Генератор работает

а) обрыв выходных кабелей

а) проверить выходные кабели



При  настройке  не

меняются  показания

измерительного прибора

б) отсутствие контакта с

прокладкой

б) обеспечить хороший контакт с

прокладкой

Генератор работает, не

горит индикаторная

лампа

Сгорела лампа Л

Заменить лампу Л

Вид неисправности

Возможные причины

Способ устранения
