ГКИНП-39. ТОПОГРАФИЧЕСКИЕ СЪЕМКИ В МАСШТАБАХ 1:5000, 1:2000, 1:1000, 1:500 (ПОДЗЕМНЫЕ КОММУНИКАЦИИ) - часть 26



101

ПРИЛОЖЕНИЕ 7

Образец штампа исполнительного плана

Наименование чертежа



Проектная организация

Проект № Дата выпуска

Строительство начато

Строительство закончено



Проект согласован с

Строительная

организация



Гл. инженер



Прораб









Геодезист



Чертил









ПРИЛОЖЕНИЕ 8

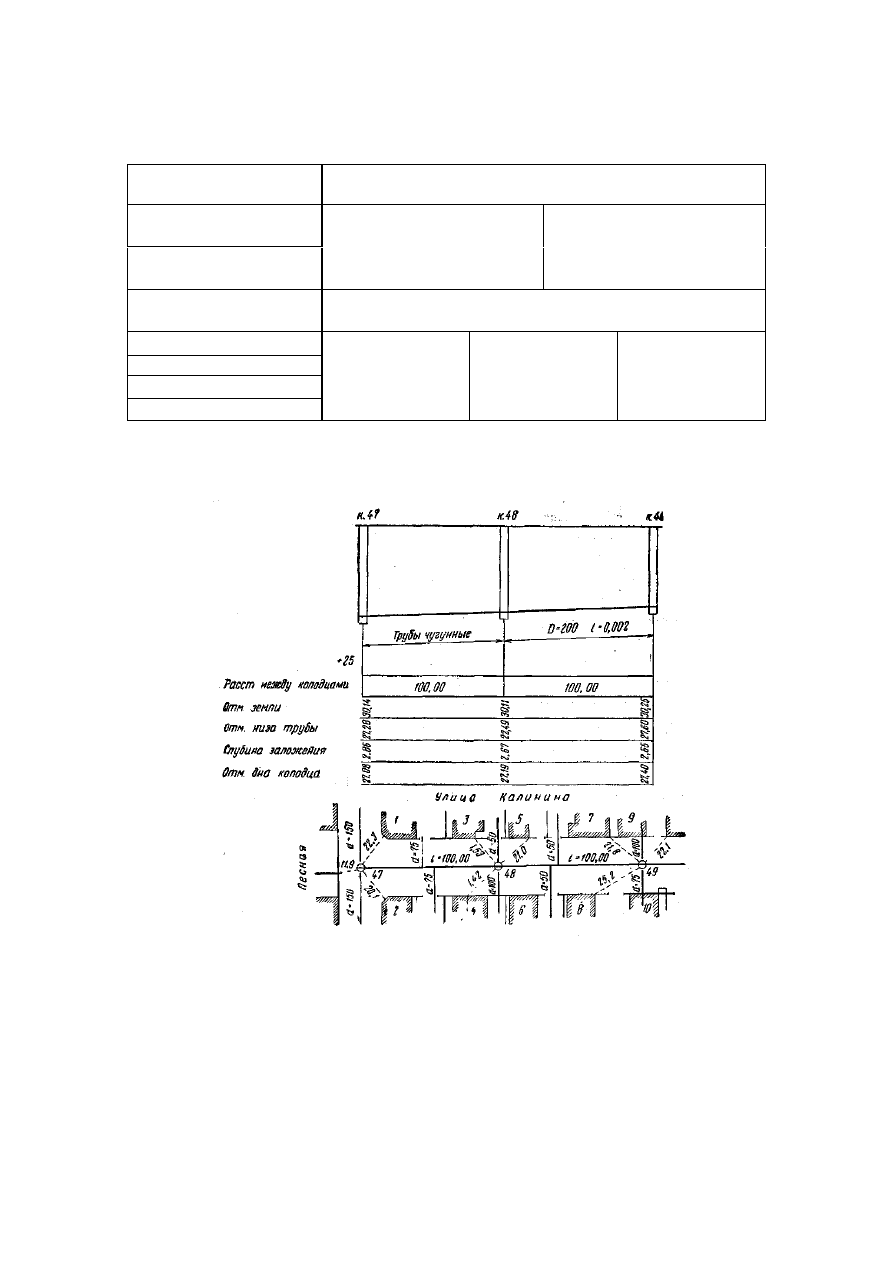

Образец исполнительного плана и продольного профиля водопровода





102

ПРИЛОЖЕНИЕ 9

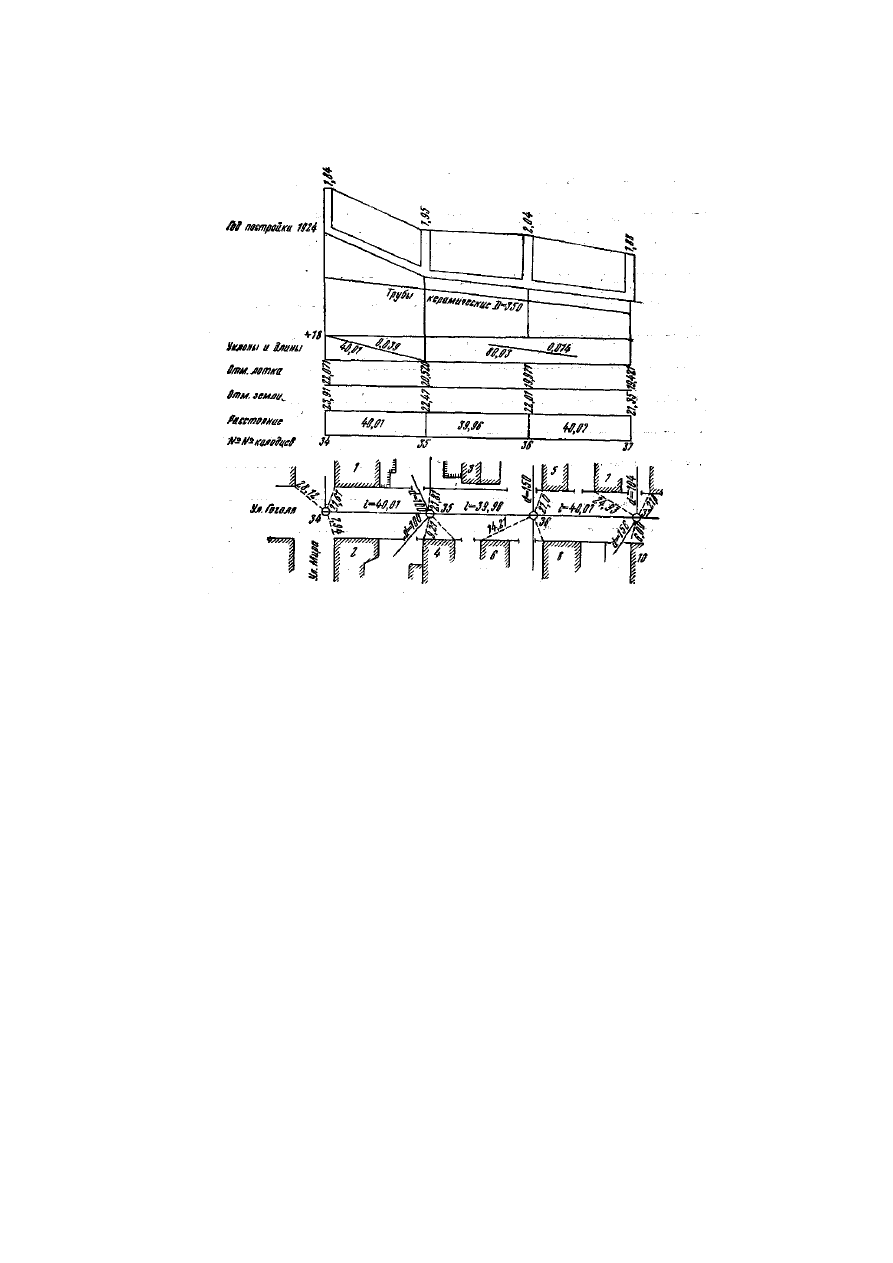

Образец исполнительного плана и продольного профиля трассы канализации



ПРИЛОЖЕНИЕ 10

Акт

Мы, ниже подписавшиеся: представитель

треста__________________________________________________________________________

_______________________________________________________________________________

__(наименование организации, должность, фамилия, имя и отчество)

представитель

заказчика(застройщика)___________________________________________________________

_______________________________________________________________________________

(наименование заказчика, должность, фамилия, имя и отчество)

и производитель работ строительной

организации____________________________________________________________________

_______________________________________________________________________________

(наименование подрядчика, должность, фамилия, имя, отчество)

составили настоящий акт в том, что за период с ____________________________________-_

_______________________________________________ по заказу строительной организации

произвели исполнительную контрольно-геодезическую съемку ________________________

________________________________________на участке от ___________________________

(название коммуникации)

улицы дома ________, общей протяженностью____________________________уложенного

в открытую траншею. Перед производством исполнительной контрольно-геодезической

съемки строительной организацией тресту __________________________________________

были представлены проектные чертежи в виде проектного плана М 1; 500 трассы и

проектного профиля, составленные ________________________________________________

_______________________________________________________________________________

На основании результатов исполнительной  контрольно-геодезической съемки уложенного в

траншею_____________________________________________________________________

______________________________________________________(название коммуникации)__



103

 и сличения их с проектными и  исполнительными  чертежами  установлено

следующее:___________________________________________________________________

_____________________________________________________________________________
______________________________________________________

(название коммуникации)_

в плановом отношении уложен в соответствии  с проектом.  Поперечные  отклонения

оси______________________________________________в местах разошлись с проектом

(название коммуникации) в пределах__________________________________________, в

остальных случаях на  меньшие величины (см. приложенную сличительную ведомость), что

находится в пределах установленных допусков.

При сличении абсолютных

отметок___________________________________________________

________________________________(название коммуникации)

у его узлов с проектным профилем фактические отметки разошлись с проектными от ____-

до __при предельном допуске_____________________________________________________

Значения отклонений фактических отметок от проектных  приведено в прилагаемой

сличительной ведомости.

Общее заключение

На основании результатов произведенной проверки и сличения их с утвержденными

нормами допусков следует считать

_________________________________________________________

___________________________________________-уложенным правильно в соответствии с

(название коммуникации) рабочими чертежами, на основании этого

_______________________________________________

представляется право произвести засыпку траншей по  согласованию с отделом технической

инспекции.





Приложение   1.  Сличительная ведомость на 2 листах.

2. Схематический чертеж отклонений от проекта (прикладывается в случае

недопустимых отклонений).

 Настоящий акт составлен в трех  экземплярах, из  них 1-й  экз. для

треста_________________

, 2-й —

для_______________________________________________________________

__________.

___________(наименование заказчика)

и 3-й—для __________________________________________, которые вручены

подписавшим____

____________(наименование исполнителя)

настоящий акт.



Представитель треста--------------------------------------



Представитель .---------------------------------------------

(наименование заказчика)

Представитель----------------------------------------------

(наименование подрядчика)



104

Приложение к акту

Сличительная ведомость

соответствия  проекту  планово-высотного  положения____________________________

(название коммуникации)

диам._____________________ проложенного  по________________________________



Наименов

ание узлов

Расстояние

между  узлами

Расстояние  до

местных

предметов

Абсолютные

отметки верха

трубы

примечание





прое

ктно

е

конт

роль

ное

разн

ица

прое

ктно

е

конт

роль

ное

разн

ица

прое

ктно

е

конт

роль

ное

разн

ица




































ПРИЛОЖЕНИЕ 11



Образец штампа, подтверждающего соответствие исполнительного плана натуре

Управление

водопроводно-канализационного хозяйства

Чертеж по натуре верен

«______»______________________.19__г.

Инженер по приемке-
