ГКИНП-39. ТОПОГРАФИЧЕСКИЕ СЪЕМКИ В МАСШТАБАХ 1:5000, 1:2000, 1:1000, 1:500 (ПОДЗЕМНЫЕ КОММУНИКАЦИИ) - часть 18



69

всех  трубопроводов.  В  колодцах  канализации  нивелируется  дно  лотка  и  колодца.  В

кабельных  колодцах  нивелируются  входы  и  выходы  кабелей  и  дно.  В  камерах

теплоснабжения нивелируются дно камеры, верх труб и низ каналов (рис. 86). В местах

выпусков нивелируются урез воды и дно водостока, а также определяется его поперечное

сечение.



При  нивелировке  подземных  коммуникаций  в  шурфах  до  их  разработки

прокладывают  ходы  технического  нивелирования  и  устанавливают  рабочие  реперы,  от

которых  впоследствии  ведется  нивелирование  подземных  коммуникаций.  В  натуре

рабочие реперы отмечают белой краской и нумеруют с № 1 в возрастающем порядке по

каждой улице. Нивелировка верха подземных сетей в шурфе производится при помощи

двусторонней рейки, которая устанавливается на рабочий репер, а затем последовательно

— на все подземные сети.



Кроме  нивелировки  верха  подземных  сетей,  должны  быть  пронивелированы:

цоколи,  обрезы  фундаментов,  деревянные  сваи  под  фундаментом  или  низ  фундамента,

если они вскрыты при шурфовых работах, дно шурфа, все характерные точки тротуаров и

мостовой, необходимые для построения поперечного профиля улицы.



В  процессе  нивелирования  ведется  журнал  (прил.  7),  в  котором  записываются

номера  занивелированных  точек  аналогично  номерам  в  абрисе  или  на  светокопии

топографического плана.

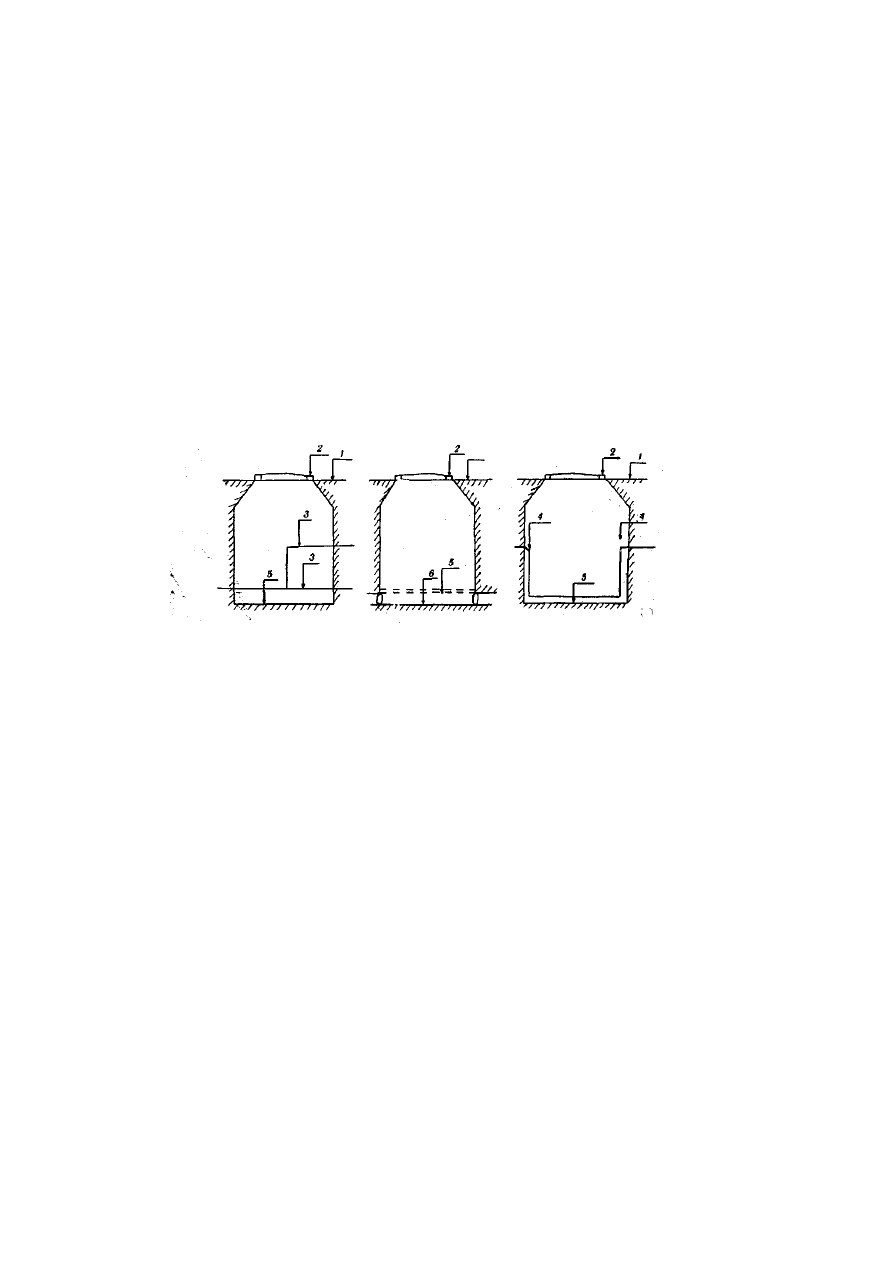

Рис. 86. Нивелируемые точки:

а —колодец с трубами; б —канализационный колодец; в — колодец связи; 1 — земля у

колодца; 2 —обечайка (кольцо) колодца; 3—верх трубы; 4 — вход и выход кабелей; 5 —дно

колодца; 6 — лоток колодца



70

Глава V

ИСПОЛНИТЕЛЬНАЯ СЪЕМКА ПОДЗЕМНЫХ СЕТЕЙ И

СООРУЖЕНИЙ В ПРОЦЕССЕ СТРОИТЕЛЬСТВА

Исполнительная съемка строящихся подземных сетей и сооружений производится

для получения исполнительных чертежей в масштабе 1 : 500.



Производство исполнительных съемок включает в себя следующие виды работ:



а)  подготовительные  —  выяснение  наличия  геодезической  основы  на  участке

работы; подбор абрисов пунктов полигонометрии и реперов, постоянных или временных

точек  осей  улиц,  красных  линий  или  теодолитных  ходов,  имеющих  координаты  и

высоты;



б)  рекогносцировка  —  ознакомление  с  участком  работы  и  установление

местоположения  по  зарисовкам  и  абрисам  на  местности  пунктов  полигонометрии  или

точек  съемочного  обоснования,  закрепленных  осей  улиц  или  красных  линий  и  выбор

наиболее рационального метода съемки;



в) создание, в случае необходимости, планово-высотного съемочного обоснования;



г)  исполнительная  горизонтальная  и  вертикальная  съемка  элементов  инженерных

сетей и сооружений;



д) составление исполнительных чертежей;



е)  проверка  правильности  укладки  подземного  сооружения,  составление  акта

проверки и сличительной ведомости отклонений подземного сооружения от проекта.



Методы съемки, обследования и нивелирования подземных сетей и предъявляемые

к ним требования подробно описаны во второй, третьей и четвертой главах.



1. СЪЕМКА ЭЛЕМЕНТОВ ПОДЗЕМНЫХ СЕТЕЙ И СООРУЖЕНИЙ

Исполнительной съемке по отдельным видам подземных коммуникаций подлежат

следующие элементы и детали:



а) для водопровода — ось коммуникации, колодцы, домовые, вводы, ответвления,

воздушные  выпуски,  вантузы,  водоразборные  будки,  задвижки,  пожарные  гидранты,

конуса и заглушки, водозаборные устройства, артезианские скважины;



б)  для  канализации,  водостока  и  дренажа  —  ось  коммуникации,  смотровые

колодцы,  углы  поворота,  излом  сетей  в  профиле,  места  присоединений  и  выпуски,

дождеприемники;



в)  для  газопровода  —  ось  коммуникации,  углы  поворота,  колодцы  управления,

коверы,  регуляторы  давления,  задвижки,  гидравлические  затворы,  конденсационные

горшки, контрольные трубки, компенсаторы, конуса, заглушки, дюкеры, скважины, места

подключений, вводы, изломы в профиле;



г)  для  теплосетей  —  ось  коммуникации,  камеры,  углы  поворота,  домовые  вводы,

места подключений, компенсаторы, разрезы каналов, неподвижные опоры, задвижки;



д)  для  телефонных  сетей  —ось  телефонной  канализации  и  кабельных  линий,

колодцы, распределительные шкафы, места ввода и подключений;



е) для силовых кабельных сетей — ось кабелей, колодцы, тоннели и коллекторы,

трансформаторные и фидерные подстанции, киоски, коробки и вводы в дома;



ж)  для  общих  городских  коллекторов  —  ось  коллекторов,  камеры  и  выходы  из

коллекторов подземных сетей.



При съемке закруглений подземных коммуникаций снимается не менее трех точек,

в том числе начало и конец закругления.



Закругленные части коммуникации снимаются так, чтобы отразить подобие фигуры

в масштабе составляемого плана.



При съемке колодцев, камер и общих коллекторов производится обмер внутреннего

и внешнего габаритов сооружения, его конструктивных элементов, расположения труб и

фасонных частей с привязкой к отвесной линии, проходящей через центр люка колодца, и

к  направлениям  на  смежные  колодцы.  Кроме  того,  составляются  эскизы  по  основным

сечениям.





71

Типовые  колодцы  и  камеры  обмеру  не  подлежат.  В  колодцах,  выстроенных  по

типовым  проектам,  определяется  лишь  внецентренность  и  ориентировка.  При  съемке

определяются  размеры  сечений  уложенных  труб  или  каналов  (внешние  и  внутренние),

материал  труб,  колодцев,  камер.  Кроме  того,  должны  быть  собраны  сведения  о

количестве прокладок, отверстий, о давлении в газовых и напряжении в кабельных сетях.



При  расположении  сетей  в  блоках  и  тоннелях  снимается  ось  или  только  одна

сторона их, другая наносится по данным промеров. При съемке кабелей в пучках замеры

производятся до крайних кабелей с той или другой стороны.



Кроме указанных элементов, съемке подлежат:



а) указатели (бетонные и металлические сторожки), установленные для привязки и

нахождения кабелей на незастроенных территориях;



б) реперы нивелирной сети (стенные и грунтовые);



в) строительные и рабочие реперы, установленные при разбивочных работах;



г)  переложенные  в  процессе  данного  строительства  подземные  сооружения  и

колодцы;



д)  прилегающие  здания  и  фундаменты  ближайших  строящихся  зданий  и

сооружений, отсутствующие на проектном плане и находящиеся на расстоянии до 50 м от

снимаемых подземных сооружений.



При  производстве  исполнительной  съемки  рекомендуется  давать  единую

нумерацию для всех колодцев и узлов.



При  съемке  оси  сооружения  со  всеми  выходами  на  дневную  поверхность,  кроме

привязки  их  к  местным  предметам,  обязательно  выполняются  контрольные  промеры  в

местах,  заданных  сектором  (отделом)  подземных  сооружений  главного  архитектора

города.



Кроме того, снимаются все подземные коммуникации, пересекающие или идущие

параллельно  строящимся,  вскрытые  в  траншее  при  земляных  работах,  с  указанием

материала и диаметра.



Все  результаты  измерений  заносятся  в  абрис,  где  делается  за  рисовка  в  плане  в

сочетании  со  схемой  прокладываемого  теодолитного  хода,  показываются  привязки  к

характерным точкам капитальной застройки, линейные размеры сооружения, сечения и т.

д.



Исполнительная горизонтальная съемка

На  застроенной  территории  плановое  положение  подземных  сетей  может  быть

определено  от  твердых  точек  капитальной  застройки,  от  точек  опорной  сети  и

съемочного обоснования.



На  незастроенной  территории  исполнительная  съемка  производится  от  точек

съемочного обоснования или пунктов опорной геодезической сети.



На  вновь  застраиваемых  проездах  и  кварталах  исполнительную  съемку  можно

производить  от  сохранившихся  осей  и  красных  линий  улиц,  внутриквартальных  осей,

боковых  (поперечных)  знаков,  установленных  при  разбивке  осей  улиц  или  осей

сооружений, имеющих координаты.



Съемка элементов подземных сооружений от твердых точек капитальной застройки

выполняется следующими способами:



— линейных засечек;



— перпендикуляров;



— створов.



Съемку  от  точек  опорной  или  съемочной  геодезической  сети  про  изводят

способами:



— линейных засечек;



— перпендикуляров;



— полярным;



—  комбинированным  (графо-аналитическим),  т.  е.  мензулой  в  сочетании  с

теодолитом.



Съемка  должна  производиться  в  соответствии  с  требованиями  «Инструкции  по

топографической съемке в масштабах 1 :5000 1 : 2000, 1 : 1000, 1 : 500» (ГУГК при СМ

СССР, 1973 г.).





72

Съемка  способами  линейных  засечек,  перпендикуляров,  полярным  и  створов

описаны в главе IV.



Расстояния  до  твердых  контуров  застройки  или  съемочного  обоснования  не

должны превышать величин, указанных в главе IV.



Теодолитные ходы можно прокладывать по дну траншей, если позволяют условия,

и  производить  съемку  подземных  коммуникаций  с  них.  При  значительных  глубинах

заложения  для  производства  линейных  измерений  в  горизонтальной  плоскости  точки

осей  под  земных  коммуникаций  выносятся  на  поверхность  с  помощью  отвеса,

прикрепленного  к  вешке  или  доске,  укладываемой  поперек  траншеи  (рис.  87).  При

наличии  на  линии  обносок  над  траншеей  ось  подземной  сети  снимается  по  меткам,

сделанным на обносках, предварительно проверенным отвесом.



Исполнительная вертикальная съемка

Исходной высотной ос новой для производства вертикальной съемки служат марки

и реперы ниве лирной сети I—IV классов.



При наличии густой сети реперов проложение нивелирного хода необязательно.



Для  контроля  нивелирование  проводится  отдельными  станциями  с  привязкой  к

двум реперам.



При  недостаточном  количестве  реперов  высотное  положение  подземных

коммуникаций может быть определено с точностью технического нивелирования, а при

уклонах менее 0,001 (канализация) —

с

 точностью нивелирования IV класса.



Для получения высотной характеристики подземных коммуникаций нивелируются

люки  всех  колодцев,  верх  труб  и  пол  каналов  (в  непроходных  —  низ  щебеночной

подготовки)  теплофикации,  телефонной  и  электрокабельной  канализации;  в

бесколодезных прокладках — углы поворота коммуникации и точки излома профиля.



Для трубопроводов определяются отметки верха труб во всех колодцах и камерах.

Бронированные  кабели  нивелируются  во  всех  точках  изменения  глубины  заложения  и

изменения профиля местности на поворотах и вводах, но не реже чем через 40 м. Кроме

верха  кабеля,  нивелируются  бровки  траншеи  по  трассе  уложенных  труб  с

предварительной разбивкой пикетажа.

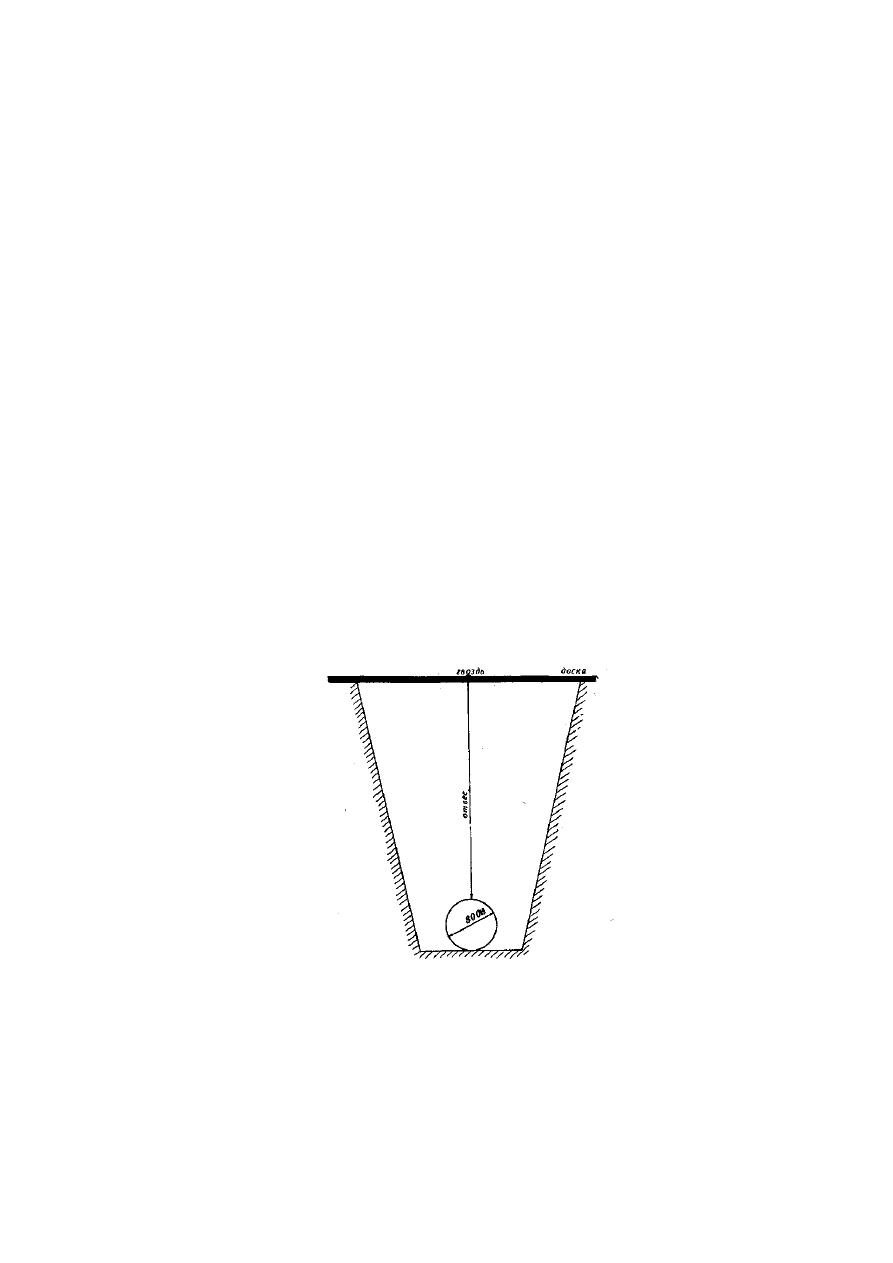

Рис. 87. Вынос оси трубопровода на поверхность земли при помощи отвеса

Определение высотных отметок элементов колодцев (дна колодца, верха труб и т.

д.) может выполняться домерами с помощью рейки или специального щупа от обечайки

колодца с учетом по правки наклона рейки или щупа.



На прямолинейных участках точки нивелируются не реже чем через 50 м.



2. СОСТАВЛЕНИЕ ИСПОЛНИТЕЛЬНОЙ ДОКУМЕНТАЦИИ

Исполнительные чертежи, составленные Исполнительные чертежи составляются на

основании  инструментальных  исполнительных  съемок  подземных  коммуникаций,

производимых в процессе строительства до засыпки траншей и котлованов.
