ГКИНП-37. ИНСТРУКЦИЯ ПО ОБНОВЛЕНИЮ ТОПОГРАФИЧЕСКИХ КАРТ МАСШТАБОВ 1:10000, 1:25000, 1:50000 - часть 9

С целью учета усушки фотобумаги при совмещении на экране трансформатора отрезков l

x



и L

x

 под палетку необходимо подложить соответствующую прокладку.



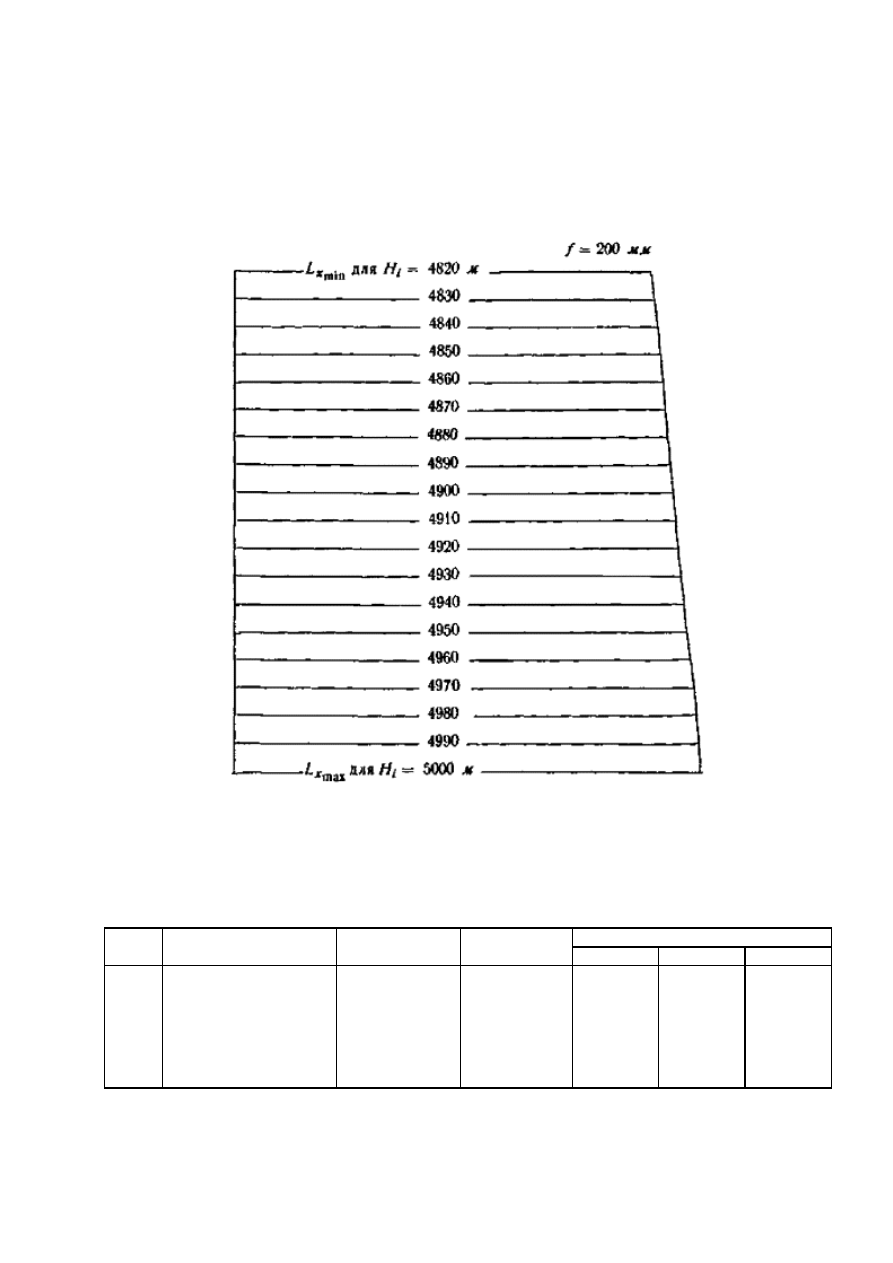

Палетка для масштабирования аэроснимков по показаниям РВТД-А



M

к

 = 25000



l

0x

 = 17,05 см





Масштабирование и монтаж аэроснимков по зонам



Если разность высот точек местности в пределах рабочей площади аэроснимка превышает

значение  допустимой  высоты  зоны  (табл. 4), то  приведение  аэроснимка  к  заданному
масштабу выполняется по зонам.



Таблица 4



Высота зоны в м для карт масштабов

f, мм

Формат аэроснимка, см

Перекрытие, %

r, мм

1:10000

1:25000

1:50000

50

18×18

60×30

72,5

5,5

14

28

70

18×18

60×30

72,5

8

19

38

100

18×18

60×30

72,5

11

28

55

140

18×18

60×30

72,5

16

38

77

200

18×18

60×30

72,5

22

55

110

200

30×30

60×30

121

13

33

66

200

30×30

54×16

143

11

28

55

Из  отпечатков  аэроснимков,  полученных  для  разных  зон,  монтируют  одно

фотоизображение, вырезая из каждого отпечатка соответствующую зону. Для этого на лист
картона или другого материала перекалывают с палетки концы отрезка L

x

, соответствующего
