ГКИНП-37. ИНСТРУКЦИЯ ПО ОБНОВЛЕНИЮ ТОПОГРАФИЧЕСКИХ КАРТ МАСШТАБОВ 1:10000, 1:25000, 1:50000 - часть 8

Спирт гидролизный............................................................................ 20 мл



В  шаровую  фарфоровую  мельницу  засыпают 35 г  белого  каолина,  вливают 20 мл

гидролизного  спирта  и 40 мл  амилацетата.  Размол  каолина  ведут  в  течение 6 часов.  Затем
добавляют 200 мл 10 % раствора нитропленки в ацетоне, 120 мл ацетона, 150 мл амилацетата
и 220 г титановых белил и размол продолжают еще в течение 12 часов.



Через 18 часов  общего  помола  полученную  жидкость  сливают  в  склянки  с  притертой

пробкой.



Применяется белая краска при исправлении оригиналов следующим образом. Кисточкой,

смоченной  в  краске,  покрывается  вычерченный  рисунок  в  тех  местах,  где  надо  произвести
исправление.  Через 2 - 3 минуты,  после  подсыхания  краски,  если  рисунок  просвечивается
через  покрытое  краской  место,  на  этот  же  слой  краска  наносится  еще  раз.  После  полного
высыхания краски на покрытом месте можно чертить тушью.



Подсохшая и загустевшая в процессе применения краска разбавляется ацетоном.



Приложение 6

ОПРЕДЕЛЕНИЕ ПОПРАВОК ЗА РАЗНОСТНУЮ ДЕФОРМАЦИЮ

АЭРОНЕГАТИВОВ ПРИ ОПРЕДЕЛЕНИИ ПОЛОЖЕНИЯ КОНТУРНЫХ ТОЧЕК И

ОПРЕДЕЛЕНИЕ ПОЛОЖЕНИЯ ОПОРНЫХ ТОЧЕК, КОНТУР КОТОРЫХ УТРАЧЕН

Если старые аэронегативы имеют разностную деформацию по осям X и Y, превышающую

0,5  мм,  а  определяемые  контурные  точки удалены  от  опорной  более  чем  на 3 см,  то  перед
редуцированием основы с нанесенными на ней точками вводят соответствующие поправки в
положение точек в направлении одной из осей.



В  случае,  если  масштаб  по  оси  Y  принимается  за  исходный,  поправки  вводятся  по

направлению оси X, а величины их вычисляются по формуле





где ∆

x

 = l

x

 - l

0x

,



∆

y

 = l

y

 - l

0y

,



l

x

 и l

y

 - расстояния между координатными метками на старых аэронегативах;



l

0x

  и  l

0y

 - расстояния  между  координатными  метками  АФА  (берутся  из  паспорта

аэрофотосъемки);



l - среднее расстояние между координатными метками;



x

i

 - абсцисса точки, для которой определяется поправка (в масштабе основы).



Для  равнинных  районов,  если  смещение  точек  на  аэроснимках  из-за  влияния  рельефа

местности  не  превосходит 0,3 мм,  положение  опорных  точек,  контур  которых  утрачен,
можно определять непосредственно на новых аэроснимках следующими способами:



-  переколом  со  старого  аэронегатива  на  новый  при  тщательном  совмещении

изображенных  на  них  близлежащих  неизменившихся  контуров.  Если  аэронегативы
разномасштабны или имеют перспективные искажения, то совмещение осуществляют через
проектор. Для улучшения условий наблюдения на аэронегативах накалывают не менее 4 - 5
общих контурных точек, расположенных вокруг опорной точки;



-  обратной  засечкой  с 4 - 5 окружающих  близлежащих  контурных  точек.  Для  этого  со

старого  аэронегатива  делают  восковку  направлений  на  контурные  точки,  приняв  за  их
вершину определяемую опорную точку.



Приложение 7

ПАЛЕТКА ДЛЯ ОПРЕДЕЛЕНИЯ ПОПРАВОК В ПОКАЗАНИЯ РВТД-А

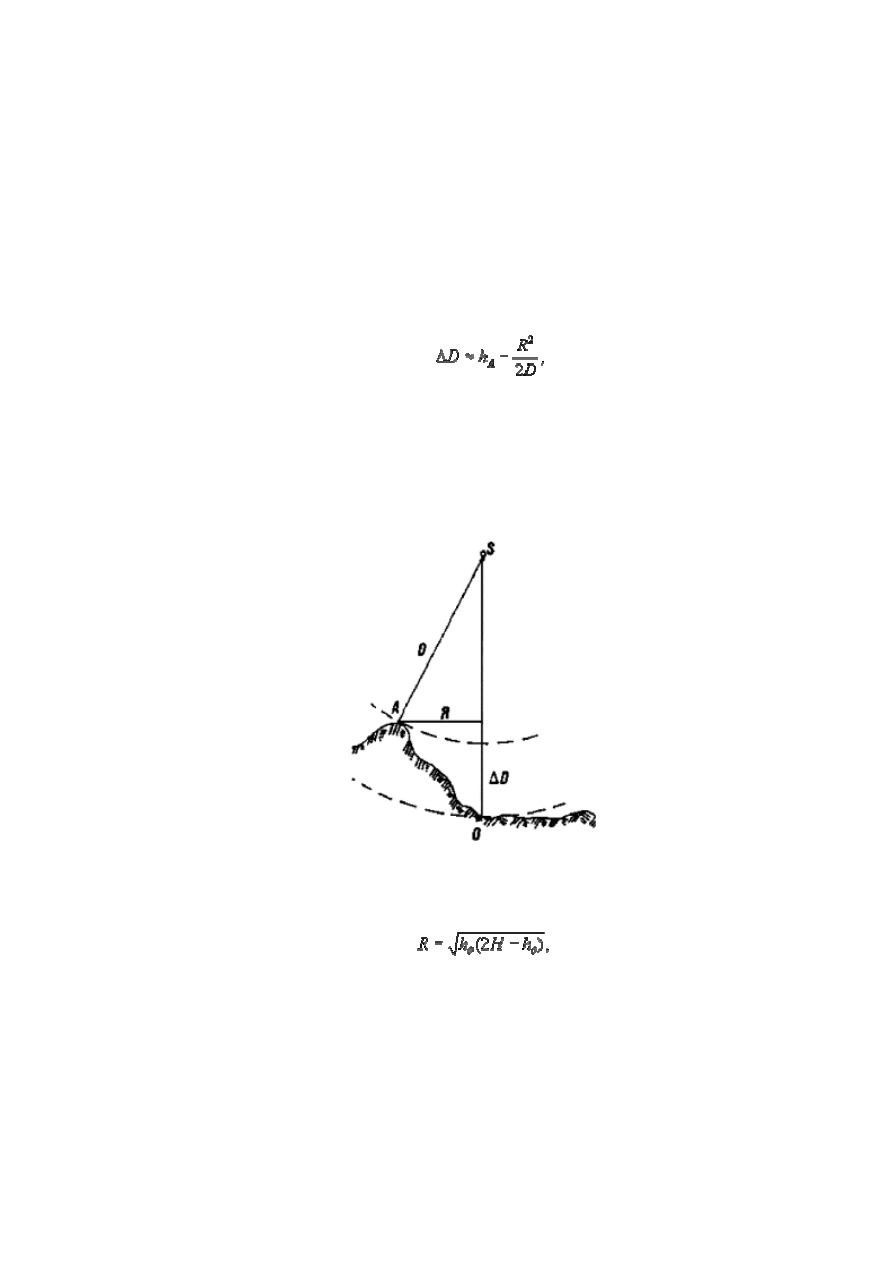

Радиовысотомер  РВТД-А  измеряет  расстояние  D  от  самолета  (в  момент

фотографирования) до ближайшей точки местности (см. рисунок). Для определения высоты
фотографирования  H  над  точкой  надира  (или  над  проекцией  главной  точки  аэроснимка  на
местность) к величине D надо прибавить поправку ∆D, равную расстоянию между сферами,
проведенными  из  центра  проекции  S - аэроснимка  через  главную  точку  О  и  ближайшую
точку А местности:



H = D + ∆D,                                                            (1)



                                                          (2)



где h

A

 - превышение ближайшей точки над главной;



R - плановое расстояние между ближайшей и главной точками.



Значение поправки ∆D определяют с помощью палетки.



Палетка  представляет  собой  плановую  проекцию  системы  горизонтальных  окружностей

поверхности  сферы  радиуса  H,  центр  которой  совмещен  с  центром  проекции  аэроснимка.
Центр  окружностей  палетки  соответствует  точке  надира  (приближенно - главной  точке)
аэроснимка.





Для построения палетки задаются превышениями h

0

 окружностей поверхности сферы над

главной точкой и вычисляют их радиусы R по формуле



                                                         (3)



где H - средняя высота фотографирования при аэрофотосъемке.



При  обновлении  карты  масштаба 1:10000 значения  h

0

  (в  метрах)  берут  кратными 4,

масштаба 1:25000 - кратными 10 и масштаба 1:50000 - кратными 20.



По  вычисленным  значениям  R,  приведенным  к  масштабу  карты,  вычерчивают  палетку  в

виде  системы  концентрических  окружностей  с  общим  центром.  На  каждой  окружности
подписывают соответствующие ей значения h

0

 и R.



Палетка для карты масштаба 1:25000 при H = 5000 м представлена на стр. 44.



Для  определения  поправки  ∆D  палетку  накладывают  на  карту,  совмещая  ее  центр  с

положением  на  карте  главной  точки  аэроснимка  (положение  главной  точки  на  карте

определяется  по  контурам  или  с  помощью  восковки  центральных  направлений).  Затем  на
участках вблизи главной точки по горизонталям карты определяют превышения h

i

 наиболее

высоких  точек  местности  относительно  главной  точки  и  составляют  разности  h

i

 - h

0

.

Значения  h

0

  для  данной  точки  карты  (i)  определяются  методом  интерполирования

промежутков между окружностями сетки.



Если  разности  h

i

 - h

0

  отрицательны,  то  поправка  ∆D  равна  нулю  и  за  высоту

фотографирования принимают показание радиовысотомера.



Если разности положительны, то наибольшая из них h

i

 - h

0

 = max будет соответствовать

ближайшей точке отражения радиоволн радиовысотомера, т.е. h

i

 = h

A

.



Определив  h

A

  и  зная  соответствующее  ему  расстояние  R  до  главной  точки  (берется  с

палетки),  по  формулам (1) и (2) вычисляют  искомую  поправку  ∆D  и  высоту
фотографирования H для данного аэроснимка.



Палетка для определения поправок в показания радиовысотомера





H = 5000               Масштаб 1:25000



№ окр.

h

0



R

№ окр.

h

0



R

№ окр.

h

0



R

0

5

224

7

70

834

14

140

1175

1

10

316

8

80

890

15

150

1215

№ окр.

h

0



R

№ окр.

h

0



R

№ окр.

h

0



R

2

20

447

9

90

945

16

160

1256

3

30

547

10

100

995

17

170

1293

4

40

631

11

110

1043

18

180

1330

5

50

705

12

120

1090

19

190

1367

6

60

773

13

130

1135

20

200

1400

П р и м е ч а н и е . Величины R могут подписываться непосредственно на окружностях палетки.

Приложение 8

ПАЛЕТКА ДЛЯ МАСШТАБИРОВАНИЯ АЭРОСНИМКОВ ПО ПОКАЗАНИЯМ

РВТД-А

Приведение  аэроснимков  к  масштабу  карты  производится  по  расчетным  расстояниям  L

x



между координатными метками, расположенными вдоль оси X аэроснимка (вдоль фильма),
которые вычисляются по формуле



где  l

0x

 - расстояние  между  координатными  метками  аэрофотоаппарата  вдоль  оси  X  (из

паспорта АФА);



δl - поправка за разностную деформацию аэронегатива вдоль осей Y и X;



f - фокусное расстояние аэрофотоаппарата;



M

к

 - знаменатель масштаба обновляемой карты;



H

i

 - высота  фотографирования  относительно  средней  плоскости  трансформирования

аэроснимка или его зоны (если масштабирование выполняется по зонам).



Значение H

i

 - определяют по формуле



H

i

 = Н

0

 + h

0i

,



где  Н

0

  -  высота  фотографирования  аэроснимка  над  проекцией  его  главной  точки,

определяемая по показаниям радиовысотомера;



h

0i

 - превышение  главной  точки  на  местности  над  средней  плоскостью

трансформирования аэроснимка или его зоны.



Поправка  δl  вводится  в  тех  случаях,  когда  разностная  деформация  аэронегатива  вдоль

осей  Y  и  X  превышает 0,2 мм.  Эта  поправка  принимается  постоянной  для  данного  фильма
аэрофотосъемки и вычисляется по формуле





где ∆l

x

 = l

x

 - l

0x

; ∆l

y

 = l

y

 - l

0y

;



l

x

 и l

y

 - расстояния между координатными метками на аэронегативе вдоль осей X и Y;



l

0x

 и l

0y

 - расстояния между координатными метками АФА.



Приведение  аэроснимков  к  заданному  масштабу  производится  на  фототрансформаторе

при помощи специально построенной для этой цели палетки (стр. 46).



Палетка  вычерчивается  на  листе  прозрачного  малодеформирующегося  пластика.  Для

этого  на  нем  на  расстоянии 10 - 15 см  параллельно  друг  другу  откладывают  отрезки  L

x

,

вычисленные  для  минимальной  и  максимальной  высот  фотографирования  аэроснимков
данного  аэрофильма.  Для  других  высот  фотографирования  значения  L

x

  получают

интерполированием между прямыми, соединяющими концы отрезков L

xmin

 и L

xmax

.



Для каждого аэрофильма строится своя палетка.



Перед  масштабированием  аэроснимков  кассета  и  экран  фототрансформатора

устанавливаются в горизонтальное положение.
