формализованном виде; она предназначена для участия в дальнейшей обработке объекта
при создании окончательного каталога координат и высот пунктов, а также для создания
справочно-информационного фонда по выполненным работам.

Объяснительная записка представляет собой бланк, разделенный вертикальной

чертой на две части.

В левую часть бланка записывают те сведения о работе, которые не пойдут в машинную

обработку, - полное  название  работы  и  организации,  выполнившей  ее;  сведения  о  системе
координат  и  высот,  в  которых  были  сделаны  вычисления;  замечания  о  работе,  которые  могут
включать  и  сведения  о  точности  отдельных  элементов  сети,  например:  наибольшая  невязка
треугольника,  ошибка  слабой  стороны  и  т.  п.  Правая  часть  бланка  разграфлена  для  записи
буквенно-цифровой информации, предназначенной для перенесения ее на перфокарты.

Порядок заполнения правой части бланка такой: первая строка каждой перфокарты

содержит номер данной перфокарты (нумерация перфокарт от 0 до 7) и шифр объекта в
виде пятизначного слова. Начиная со второй строки первой карты вписывают в бланк
следующие величины:

- слово «Работа»;
- год и месяц даты завершения работы;
- общее количество пунктов в работе.

Далее пишут оценку измерений в виде группы из четырех слов:

- код, обозначающий вид измерений и класс;
- количество пунктов  в  данном виде  измерений;
- среднюю квадратическую  ошибку измерения угла;
- относительную ошибку  измерения  стороны в полигонометрии.

После оценки вписывают слово: «Номенк.», а за ним номенклатуры; трапеций

масштаба 1:200 000, в пределах которых располагается описываемый объект. После
номенклатуры последней трапеции ставится слово «Конец».

Код, обозначающий вид намерений и класс, представляет собой слово, состоящее

из трех позиций. Позиции распределяют следующим образом:

Первая позиция - раздел каталога, к которому может быть отнесена данная работа.

Вторая позиция - вид намерений (триангуляция, трилатерация, полигонометрия),

выполненных в работе.

Последняя позиция - класс измерений направлений или длин.

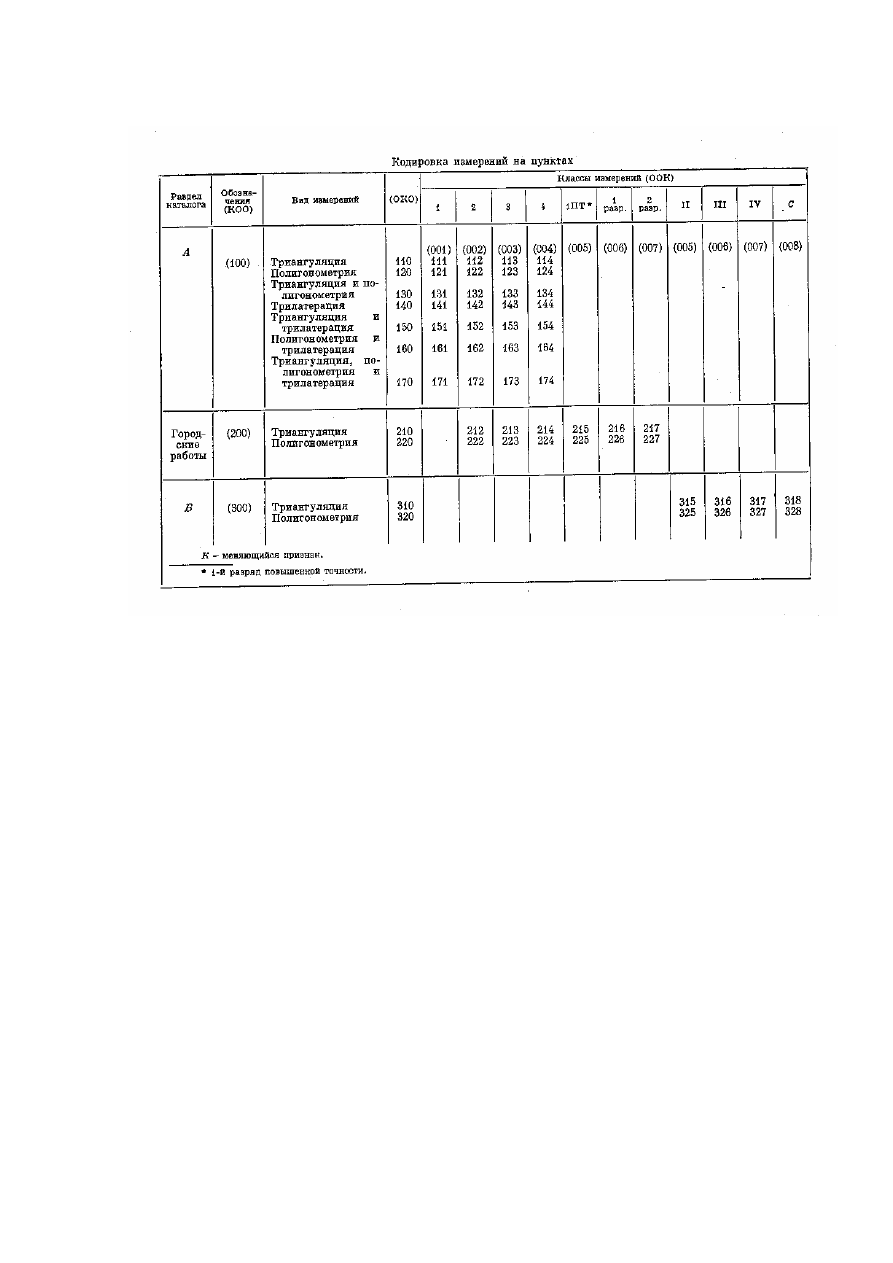

Код выбирают из приведенной ниже таблицы. Например: триангуляция 2 класса,

проложенная в соответствии с «Основными положениями о Государственной
геодезической сети СССР» 1954—1961 гг., имеет код 1 1 2, а городская полигонометрия I
разряда повышенной точности имеет код 2 2 5. В строке, в которой пишут код, в крайнем
левом разряде помещают наклонную черту - «/».

Ошибку измерения угла выписывают до 0,01", У относительной ошибки измерения

стороны выписывают ее знаменатель. Если в работе стороны не измеряли, то вместо
ошибки стороны ставят прочерк.

Вид объяснительной записки и пример заполнения даны в прил. 5.

§5.6.В результате работ, выполненных на предыдущих этапах, экспедиция должна
предъявить для приемки в предприятие следующие основные документы:

- полевые материалы;

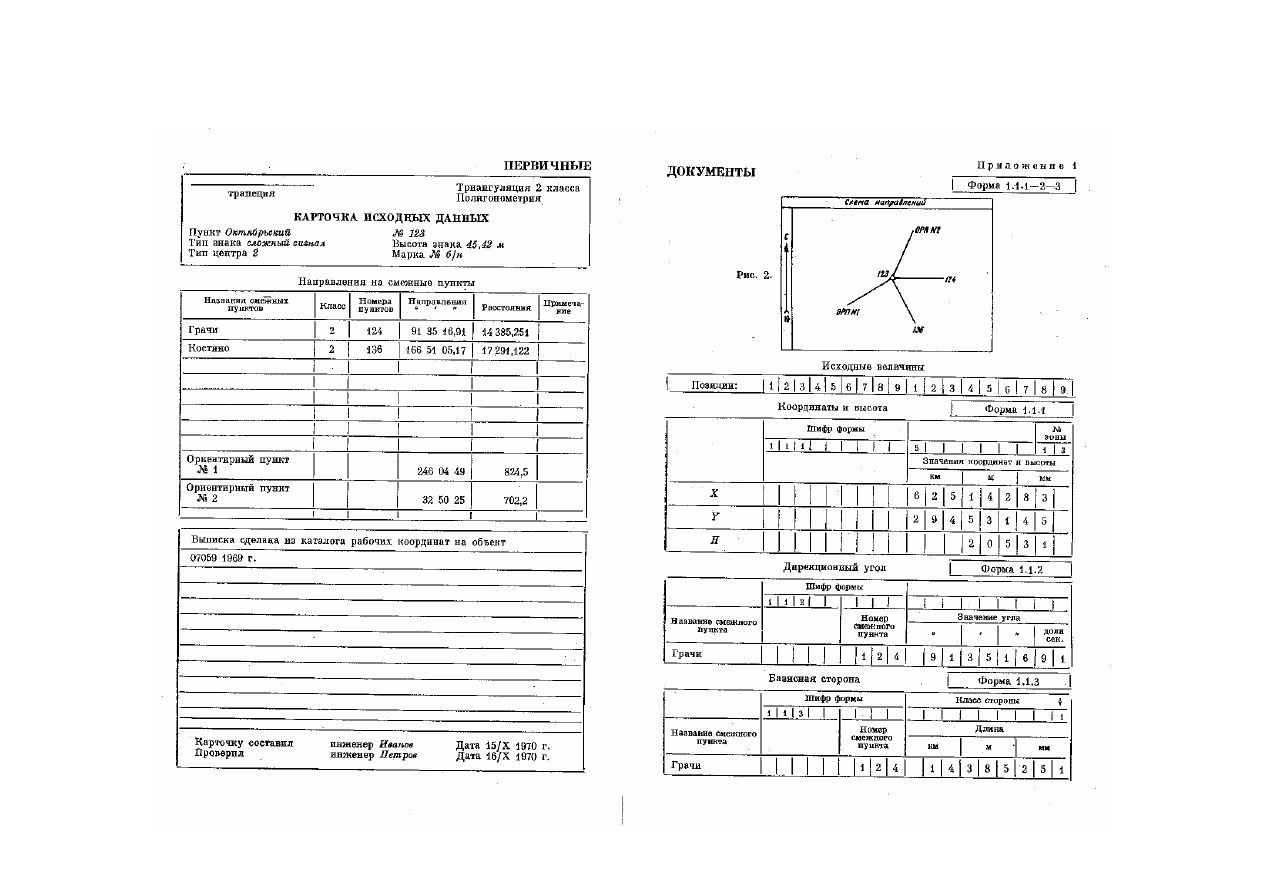

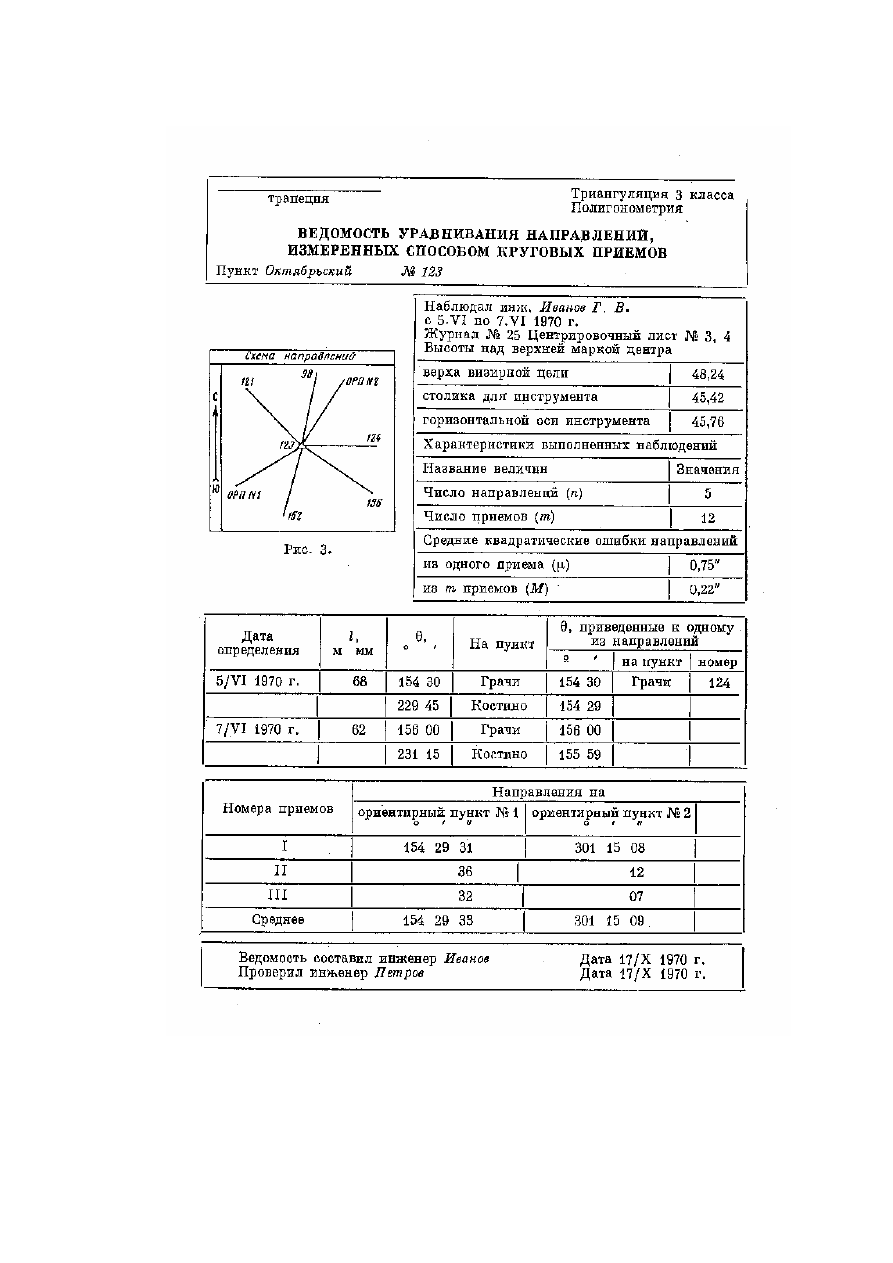

- первичные документы - 1.1;
- сводки результатов измерений - 1.2;

контрольные документы — 1.3;

объектовые карточные каталоги с пояснениями и схемами;

комплект перфокарт для уравнивания - 1.4.2;

схему объекта и чертежи центров пунктов;

объяснительную записку о выполненных работах на объекте.

Ввиду того, что документ 1.4.2 (комплект перфокарт, получаемый на ЭВМ) нужен

только для дальнейшей обработки, а для оформления, и сдачи материалов по объекту не
требуется, то целесообразно хранить его в вычислительном центре, где проводится
последующая обработка геодезических сетей.

ПРИЛОЖЕНИЯ

П р и м е ч а н и я:

1. Форма 1.1.1 – 2 - 3 должна быть красной.
2. Формы 1.1.4а - 1.1.46 - зелеными.
3. Форма 1.1.5 - черной.
4. Форма 1.1.6 - коричневой.
5. Форма 1.1.7 - синей.

Форма 1.2-— зеленой
