ГКИНП (ГНТА) 17-195-99. ИНСТРУКЦИЯ ПО ПРОВЕДЕНИЮ ТЕХНОЛОГИЧЕСКОЙ ПОВЕРКИ ГЕОДЕЗИЧЕСКИХ ПРИБОРОВ - часть 4



12





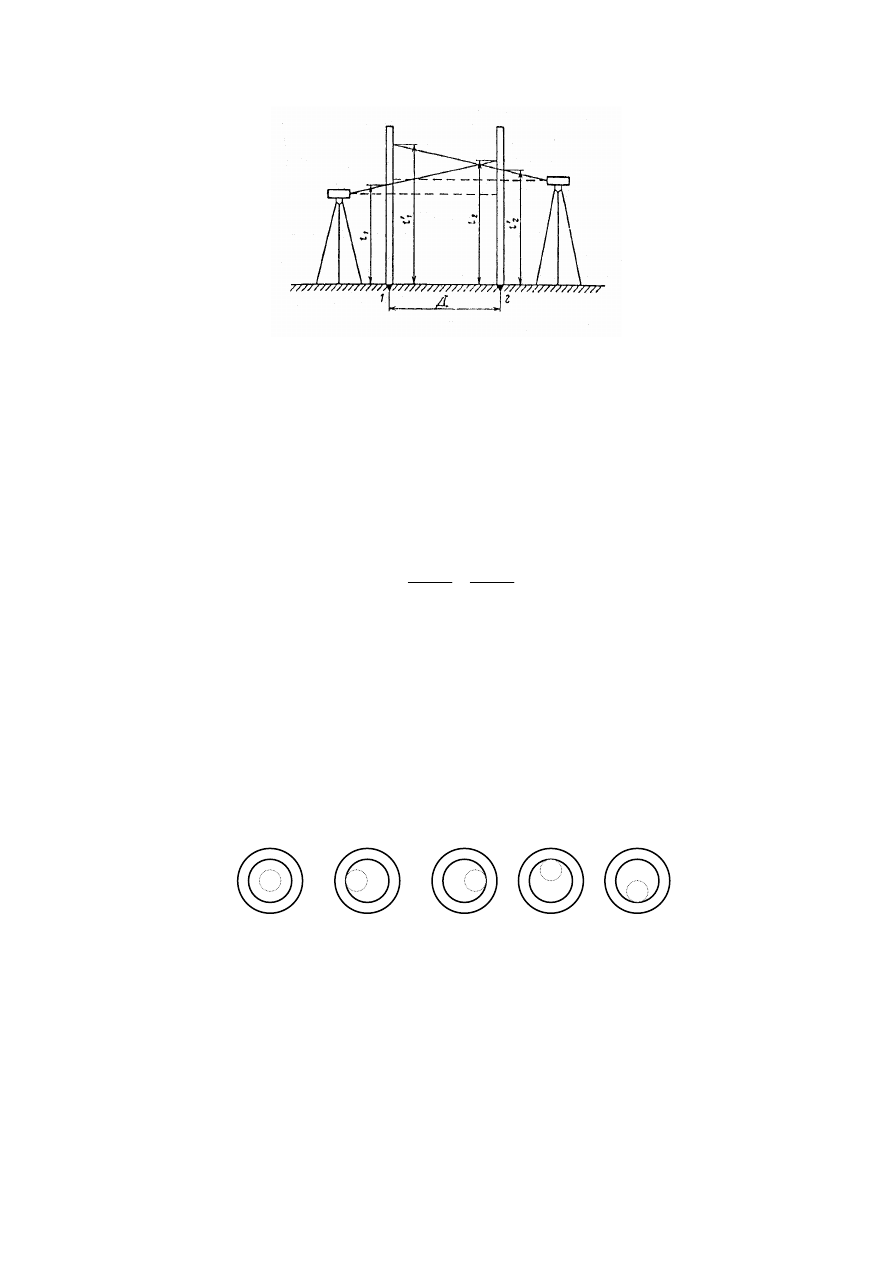

Рис. 4.

Взаимное расположение нивелира и реек при определении угла i

по способу нивелирования с разными плечами



При третьем способе определения угла i (нивелирования с различными плечами) ли-

нию длиной (50

±10) м закрепляют костылями и определяют превышение между ними с двух

станций.  Нивелир  устанавливают  на  расстоянии 3–5 м  от  рейки  на  продолжении  створа 1–2
(рис. 4). Производят отсчет l

1

 по ближайшей рейке и, изменив фокусировку трубы, производят

отсчет l

2

 по дальней рейке. Сохраняя фокусировку трубы, устанавливают нивелир на расстоя-

нии 3–5 м от второй рейки на продолжении створа 2–1. Производят отсчеты l

1

′

 по дальней рей-

ке и l

2

′ по ближней рейке. Угол i вычисляют по формуле i = X

ρ

 / Д, где

Х

l

l

l

l

=

′ + ′

−

+

2

1

1

2

2

2

.



Примеры определения угла i приведены в приложении 4.

4.2.6

  Проверка работоспособности компенсатора нивелира должна включать: определение

систематической погрешности компенсации и диапазона работы.

В полевых условиях погрешность работы компенсатора

σ

к

 определяют следующим образом.

Нивелир  располагают  в  середине  створа  между  двумя  рейками,  установленными  по

уровню и укрепленными с помощью рейкодержателей.

Наблюдения выполняют сериями, общее число которых должно быть не менее 2. Перед взя-

тием отсчетов по рейкам оси нивелира задают наклоны I–V (рис.5) подъемными винтами.




    I



II

         III

    IV              V









Рис. 5.

Положение пузырька установочного уровня

при наклоне оси нивелира подъемными винтами




В каждой серии для каждого наклона оси определяют превышение по основной и до-

полнительной  шкалам  реек.  У  двухсторонних  реек - по  черной  и  красной  сторонам.  Перед
каждой серией изменяют высоту прибора.

Для высокоточных нивелиров проверку выполняют при расстояниях между рейками

10, 50 м; для точных нивелиров – 10 и 75 м; для технических – 100 м.







13

Систематическую погрешность компенсации

σ

к

 на 1' наклона оси нивелира вычисля-

ют по формуле

(

)

ρ

ν

−

=

σ

ν

Д

h

h

2

0

к

,

где h

ν

,

 h

0

 – превышения, полученное при наклоне оси нивелира и при

ν

=0;

Д - расстояние до рейки.
Пример проверки качества работы компенсатора нивелира в полевых условиях приве-

ден в рекомендуемом приложении 5.

4.2.7

  Контрольный нивелирный ход прокладывают с целью проверки работоспособности и

точности  измерений  нивелира  в  целом.  Рекомендуемая  длина  хода 1-1.5 км.  Превышение
между реперами, закрепляющими контрольный ход на местности, должны быть известны с
погрешностью  не  более 1/3 т

h

;  где  т

h

 - допустимая  средняя  квадратическая  погрешность

нивелирования поверяемым прибором на 1 км двойного хода.

Нивелирный  ход  прокладывают  по  методике,  регламентируемой  «Инструкцией  по

нивелированию I, II, III и IV классов» для нивелиров, аналогичных по точности поверяемо-
му.  Сумма  превышений  в  контрольном  ходе

h

∑

изм

,  полученная  поверяемым  нивелиром,

должна удовлетворять условию

h

0

−

h

∑

изм

 ≤3т

h

  L ,


где

L – длина хода в км;

т

h

 - допустимая погрешность нивелирования на 1 км двойного хода;

h

о

 - эталонное значение превышения.

Для высокоточных нивелиров допускается проложение замкнутого хода с оценкой ре-

зультата по его невязке.

5 ПОВЕРКА НИВЕЛИРНЫХ РЕЕК

5.1 Операции поверки

5.1.1

  При проведении технологической поверки нивелирных реек должны выполняться

операции, указанные в табл.4.



Таблица 4

Операции поверки

Номер пункта

инструкции

Обязательность

проведения

1. Проверка  внешнего  состояния  и

опробование

5.2.1

Да

2. Проверка  правильности  установки

уровня на рейке

5.2.2

У реек с уровнем

3. Определение  средней  длины  метро-

вых интервалов

5.2.3

Да

4. Определение разностей высот нулей

шкал

5.2.4

У реек двухсторонних и с двумя шкалами на
одной стороне

5. Определение стрелки прогиба рейки 5.2.5 Только у деревянных реек

Периодичность операций поверки реек указывается в Инструкции по нивелированию

I, II, III и IV классов.








14

5.2 Проведение операций поверки реек

5.2.1

Внешний осмотр и опробование.
При  внешнем  осмотре  реек  обращают  внимание  на  качество  окраски  штрихов  и

оцифровки реек , а также на равномерность и чистоту красочных покрытий. На рабочей по-
верхности реек не должно быть больших пятен, царапин и отслаивания краски, затрудняю-
щих взятие отсчетов по рейке. Крепление ручек, круглого уровня и пяток реек должно быть
надежным. Между корпусом и пяткой рейки не должно быть щелей. У инварных реек прове-
ряют  натяжение  инварной  полосы.  По  эксплуатационной  документации  проверяют  наличие
принадлежностей в комплекте реек.

При опробовании проверяют работоспособность и надежность фиксации фурнитуры

складных реек.

5.2.2

  Проверка правильности установки круглого уровня на рейке.

Правильность  установки  круглого  уровня  на  рейке  проверяют  при  помощи  верти-

кальной нити сетки трубы нивелира или теодолита.

Рейку  устанавливают  на  расстоянии 30 - 50 м  от  нивелира.  Приводят  вертикальную

ось прибора в отвесное положение при помощи уровня и по команде наблюдателя устанав-
ливают рейку так, чтобы ее ребро точно совпадало с вертикальной нитью сетки. Юстировоч-
ными  винтами  круглого  уровня,  установленного  на  рейке,  приводят  пузырек  на  середину
ампулы. После этого поворачивают рейку на 90

0

и повторяют проверку. Во время проверки

рейку следует поддерживать при помощи рейкодержателя штатива или прислонять ее к ка-
кому-либо предмету (столбу, забору).

Деревянные рейки допускается проверять по отвесу, подвешенному с помощью укрепленно-

го на рейке кронштейна.

5.2.3

  Контрольное определение длин метровых интервалов рейки в полевых условиях про-

изводят при помощи контрольной линейки.

При исследовании деревянных реек края шашечных делений, по которым будут про-

изводить отсчитывание, отмечают тонкими штрихами при помощи металлической линейки и
остро  отточенного  карандаша.  Исследуемую  деревянную  рейку  кладут  горизонтально.  Ин-
тервалы шкалы 1-10, 10-20, 20-29, 48-57, 57-67 и 67-76 измеряют сначала в прямом, а затем в
обратном  направлении.  При  обратных  измерениях  контрольную  линейку  поворачивают  на
180°. Измерение состоит из двукратного отсчитывания по концам метрового интервала при
помощи контрольной линейки. Сначала отсчитывают по левому концу, а затем – по правому.
Перед вторым измерением интервала линейку немного сдвигают.

Разности отсчетов по правому и левому концам контрольной линейки на каждом ин-

тервале  не  должны  различаться  между  собой  более  чем  на 0,10 мм.  Если  были  получены
большие  расхождения,  то контрольную линейку сдвигают еще раз и повторяют измерения.
Грубые отсчеты вычеркивают, а из оставшихся берут среднее. Перед началом и в конце из-
мерений каждой стороны рейки измеряют и записывают температуру контрольной линейки.
В приложении 6 приведен пример компарирования деревянной рейки.

5.2.4

  Разность высот нулей черной и красной сторон деревянных реек или основной и до-

полнительной шкал инварных реек определяют следующим образом:

В 20-30 м от нивелира забивают костыль (кол с гвоздем) или устанавливают нивелир-

ный башмак. Устанавливают на него рейку и берут последовательно отсчеты по разным ее
шкалам. Разность отсчетов определяет значение разности высот нулей шкал (сторон). Всего
делают три приема, между приемами изменяют горизонт нивелира на произвольную высоту.
За  окончательное  значение  разности  высот  нулей  принимают  среднее  арифметическое  из
трех приемов.

5.2.5

  Для определения прогиба корпуса рейки, последнюю укладывают боковым ребром на

ровную  поверхность  и  между  ее  концами  натягивают  нить.  Линейкой  с  миллиметровыми





15

делениями измеряют расстояния а

1

, а

2

 и а

3

 от нити до плоскости шкалы на краях и в средней части

рейки. Стрелку прогиба корпуса рейки характеризуют значением разности [а

2

 - (а

1

+а

3

) / 2], вы-

раженным в миллиметрах (рис.6).





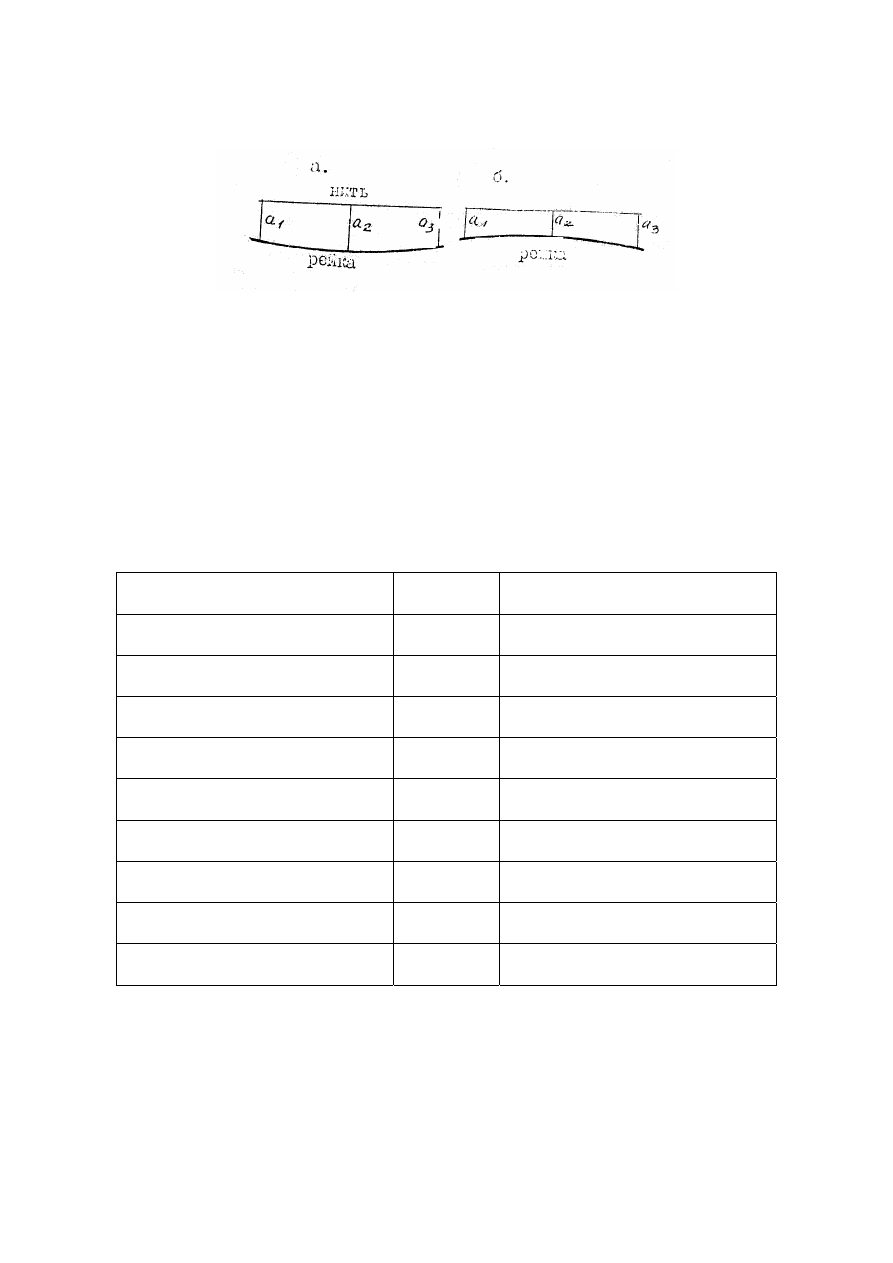

Рис. 6.

Определение стрелки прогиба рейки

6 ПОВЕРКА ЭЛЕКТРОМАГНИТНЫХ ДАЛЬНОМЕРОВ

6.1 Операции поверки

6.1.1

  При проведении поверки электромагнитых дальномеров должны выполняться опера-

ции, указанные в табл.5.

6.1.2

  Периодичность операций поверки свето- и радиодальномеров устанавливается Инст-

рукциями по проведению основных геодезических работ (ГКИНП по построению государст-
венной геодезической сети, полигонометрии, трилатерации).

Таблица 5

Операции поверки

Номер пункта

инструкции

Обязательность

проведения

1. Проверка  внешнего  состояния  и  ком-

плектности

6.2.1

Да

2. Опробование 6.2.2

Да

3. Проверка

правильности

установки

уровней

6.2.3

Да

4. Проверка оптического центрира

6.2.4

У дальномеров с оптическими центрирами

5. Проверка  правильности  установки  ви-

зирного устройства

6.2.5

Да

6. Контроль  масштабной  частоты  кварце-

вых генераторов

6.2.6

У дальномеров, имеющих разъем для под-
ключения частотомера

7. Контроль БКО 6.2.7

У светодальномеров с БКО

8. Контроль приборной поправки 6.2.8

Да

9. Контрольное измерение линий 6.2.9

У дальномеров, для которых не предусмот-
рен контроль частоты

6.2 Проведение операций поверки

6.2.1

  Проверку внешнего состояния следует выполнять осмотром; проверку комплектности

– осмотром и сличением с документацией.

При  осмотре  устанавливают  состояние  внешней  отделки,  убеждаются  в  отсутствии

механических  повреждений  корпуса  приемопередатчика,  антенны,  отражателей,  кабелей,
блока питания и других узлов; проверяют сохранность информационных надписей и марки-
ровки на панелях приемопередатчика; проверяют качество антикоррозийных покрытий и т.п.
