ГКИНП (ГНТА) 17-195-99. ИНСТРУКЦИЯ ПО ПРОВЕДЕНИЮ ТЕХНОЛОГИЧЕСКОЙ ПОВЕРКИ ГЕОДЕЗИЧЕСКИХ ПРИБОРОВ - часть 3

Наводят зрительную трубу на ту же точку и берут второй отсчет по вертикальному

кругу.

Наклоняют ось вращения алидады на

, но в противоположную сторону, берут третий

отсчет. При нормальной работе компенсатора разность между отсчетами должна оставаться
в допустимых пределах. Проверку повторяют 2–3 приемами. Среднее значение разности,
отнесенное к 1

′ наклона оси, характеризует систематическую погрешность компенсации.

У электронных теодолитов проводят проверку датчика углов наклона аналогично

описанному выше с той лишь разницей, что отсчеты по вертикальному кругу считывают с
цифрового табло.

3.2.12

Для проверки совпадения визирной оси оптического центрира с вертикальной осью

вращения теодолит устанавливают на штатив, закрепляют становым винтом и тщательно
горизонтируют. Под штатив кладут лист бумаги с нанесенной на ней точкой или крестом.

Окуляр оптического центрира устанавливают на резкое изображение перекрестия

(или кольца), а перемещением объектива добиваются резкого изображения точки, отмечен-
ной на листе бумаги. Передвижением листа в нужном направлении добиваются совмещения
точки на листе с перекрестием сетки оптического центрира.

Поворачивают дважды верхнюю часть теодолита на 120° и отмечают проекции сетки

при каждом его положении на листе точки. Несовпадение полученных точек при повороте
алидады теодолита характеризует точность работы и юстировки центрира.

3.2.13

Контрольные измерения горизонтальных углов проводят с целью оценки средней

квадратической погрешности горизонтального (т

) и вертикального (т

) углов.

Порядок определения значений т

и т

и формулы для вычислений - в соответствии с

ГОСТ 10529-96. При измерении горизонтального угла

β, выбираемого в пределах (90+30)

делают 6 независимых приемов на симметричных (для оптических теодолитов) или произ-
вольных (для электронных теодолитов ) установках лимба. При измерении вертикального
угла

α (зенитного расстояния Ζ) выбирают три угла в пределах ±30

(60

÷120)

и производят

три независимых приема.

4 ПОВЕРКА НИВЕЛИРОВ

4.1 Операции поверки нивелиров

4.1.1

При проведении поверки нивелиров выполняются операции, указанные в табл.3.

Таблица 3

Операции поверки

Номера

пунктов

инструкции

Обязательность проведения

1 2

1. Проверка внешнего состояния и комплектности 4.2.1

Да

2. Опробование 4.2.2

Да

3. Проверка установочных уровней 4.2.3

Да

4. Проверка правильности установки сетки нитей

зрительной трубы

4.2.4

Да

5. Определение угла i 4.2.5

Да

6. Проверка диапазона и погрешности работы

компенсатора

4.2.6

Для нивелиров с компенсатором

7. Проложение контрольного хода 4.2.7

Да, для нивелиров, применяемых в нивелиро-
вании I, II классов; для остальных приборов - в
случае, если это предусмотрено техническим
проектом на выполнение нивелирных работ

4.1.2

Периодичность проведения операций поверки - в соответствии с требованиями «Ин-

струкции по нивелированию I, II, III и IV классов».

4.2 Проведение операций поверки

4.2.1.

Проверку внешнего состояния и комплектности нивелира производят осмотром. При

этом проверяют:

чистоту оптических деталей зрительной трубы;

контрастность и четкость изображения нитей сетки, концов пузырька контактного
уровня и отсчетной шкалы микрометра;

отсутствие коррозии и дефектов на приборе, которые могут затруднить работу с прибором;

комплектность нивелира, которая должна соответствовать указанной в паспорте нивелира..

4.2.2

. Проверку работоспособности нивелира и взаимодействие его подвижных узлов про-

изводят опробованием. При опробовании обращают внимание на:

исправность всех частей нивелира;

отсутствие качаний в подъемных, наводящих и закрепительных винтах;

плавность вращения окуляра, головки, перемещающей фокусирующую линзу, элева-
ционного винта и барабана оптического микрометра;

исправность зеркала подсветки уровня и крепления всех подвижных частей нивелира
и стопорных винтов;

работоспособность юстировочных винтов, которые должны занимать среднее положение.
При проверке нивелира с компенсатором необходимо убедиться, что подвесная сис-

тема компенсатора и демпфер функционируют. При проверке цифровых нивелиров контро-
лируют работоспособность табло и программ, предусмотренных для микропроцессора.

При опробовании проверяют исправность штатива, надежность закрепления винтов и

гаек на штативе; убеждаются, подходит ли становой винт к нивелиру. Для этого нивелир ус-
танавливают на штатив и приводят его в рабочее положение; наводят трубу на рейку и запо-
минают по ней отсчет. Затем слегка нажимают на головку штатива, после чего опять отсчи-
тывают по рейке. При устойчивом штативе отсчеты по рейке и положение пузырька отлича-
ются от первоначального в пределах точности отсчитывания. При поверке нивелира с ком-
пенсатором при легком постукивании по штативу отсчет по рейке не должен изменяться.
Если отсчеты различаются, то следует установить и устранить причины этого явления.

4.2.3

Проверку установочных уровней производят аналогично тому, как изложено для

теодолитов (см. п. 3.2.3).

4.2.4

Проверку правильности установки сетки нитей производят для того, чтобы убедиться,

что вертикальная нить сетки при среднем положении пузырька уровня совпадает с отвесной
линией, а ось биссектора (горизонтальная нить сетки) перпендикулярна к вертикальной оси
нивелира. Проверку выполняют следующим образом. На удалении 10-15 м от нивелира под-
вешивают отвес. Приводят нивелир в рабочее положение и наводят вертикальную нить сетки на
нить отвеса. Если один конец вертикальной нити сетки отклоняется от нити отвеса более чем на
0,5 мм (определяется при помощи линейки), то установку сетки нитей исправляют.

После юстировки положения сетки проверку повторяют, чтобы убедиться, что верти-

кальная нить установлена правильно. Перпендикулярность горизонтальной нити сетки к вер-
тикальной оси нивелира типа Н-05 проверяют следующим образом. Приводят нивелир в ра-
бочее положение (горизонтируют), наводят точкой а (рис.1) горизонтальной нити сетки на
четко видимую цель, находящуюся на расстоянии около 10 м от нивелира, точно совмещают
изображения концов пузырька контактного уровня и отсчитывают по шкале оптического
микрометра с точностью до 0,1 деления (отсчет по шкале микрометра должен быть на участ-
ке шкалы, близком к отсчету 50). Наводят на ту же цель точки б, в, г горизонтальной нити и
биссектора и аналогично предыдущему отсчитывают по шкале микрометра.

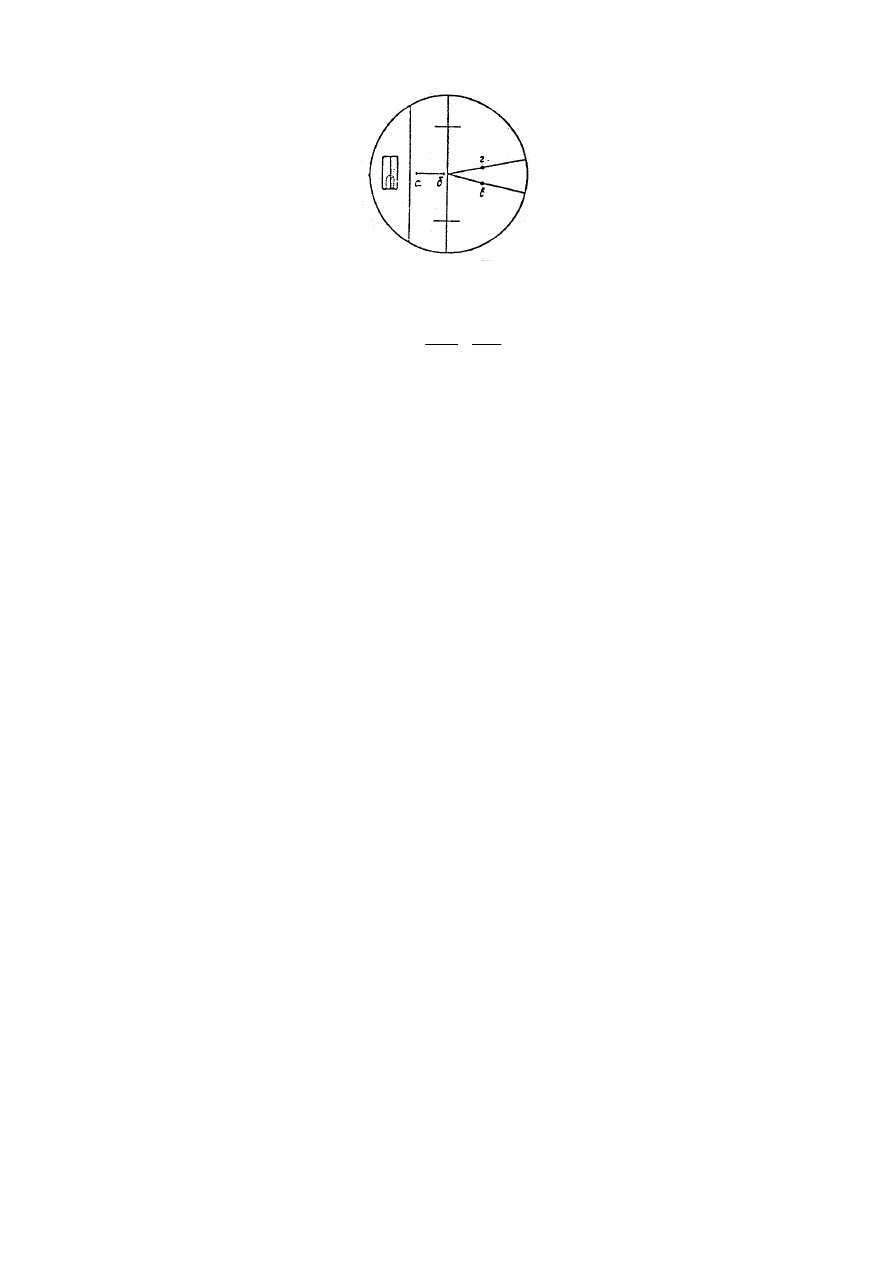

Рис. 1.

Вид поля зрения окуляра нивелира Н-05

Если разность между полусуммами

а б

в г

−

более двух делений шкалы микромет-

ра, то нивелир нуждается в замене сетки нитей.

Проверку установки горизонтальной нити сетки у нивелиров типов Н-3 и Н-10 произ-

водят следующим образом. Приводят нивелир в рабочее положение, наводят краем горизон-
тальной нити на четко видимую цель, находящуюся на удалении около 10 м от нивелира.
Медленно перемещают в горизонтальной плоскости зрительную трубу наводящим винтом и
следят, не отклоняется ли горизонтальная нить с выбранной цели. При отклонениях более 2
мм выполняют юстировку сетки нитей.

4.2.5

Для проверки правильности установки цилиндрического уровня необходимо соблю-

дать два условия:

а) отвесная плоскость, проходящая через ось уровня, должна быть параллельна отвес-
ной плоскости, проходящей через визирную ось зрительной трубы;
б) проекция на отвесную плоскость угла между осью уровня и визирной осью трубы
(угол i) должна быть не более установленной величины.

Примечание. У нивелиров с компенсатором угол i - это угол между горизонтальной

плоскостью и визирной осью трубы.

Для проверки первого условия нивелир устанавливают в 50 м от рейки, при этом один

подъемный винт подставки должен быть направлен в сторону рейки. Тщательно горизонти-
руют прибор, совмещая элевационным винтом концы пузырька уровня; вводят в биссектор
сетки один из штрихов рейки и записывают отсчет по шкале микрометра.

Далее подъемными винтами дают боковой наклон оси прибора (примерно на два пол-

ных оборота винта), следя при этом, чтобы штрих рейки оставался в биссекторе, а отсчет по
шкале микрометра не изменялся. Те же операции необходимо проделать при боковом накло-
не оси в противоположную сторону. Если в обоих случаях концы пузырька уровня остаются
в совмещенном положении или смещаются в обоих случаях идентично, установка уровня
считается правильной. В противном случае должна быть выполнена юстировка уровня с помо-
щью боковых юстировочных винтов.

Определение угла i нивелира следует проводить одним из следующих способов:
1) нивелированием вперед,
2) нивелированием из середины в сочетании с нивелированием вперед, и
3) нивелированием с различными плечами.
Количество приемов измерений в любом способе должно быть не менее трех. Окон-

чательное значение угла i не должно превышать 10

″ для всех типов нивелиров.

Способ нивелирования вперед основан на принципе двойного нивелирования двух

точек 1 и 2, закрепленных на местности костылями или кольями на расстоянии (50

±10) м

(рис.2).

Нивелир устанавливают над одной из точек, приводят его в рабочее положение, измеря-

ют рулеткой высоту h

визирной оси трубы над точкой 1 с оценкой до 1 мм и берут отсчет l

по

рейке, установленной в точке 2. Меняют местами нивелир и рейку, повторяют описанные
выше действия, получают высоту h

и отсчет l

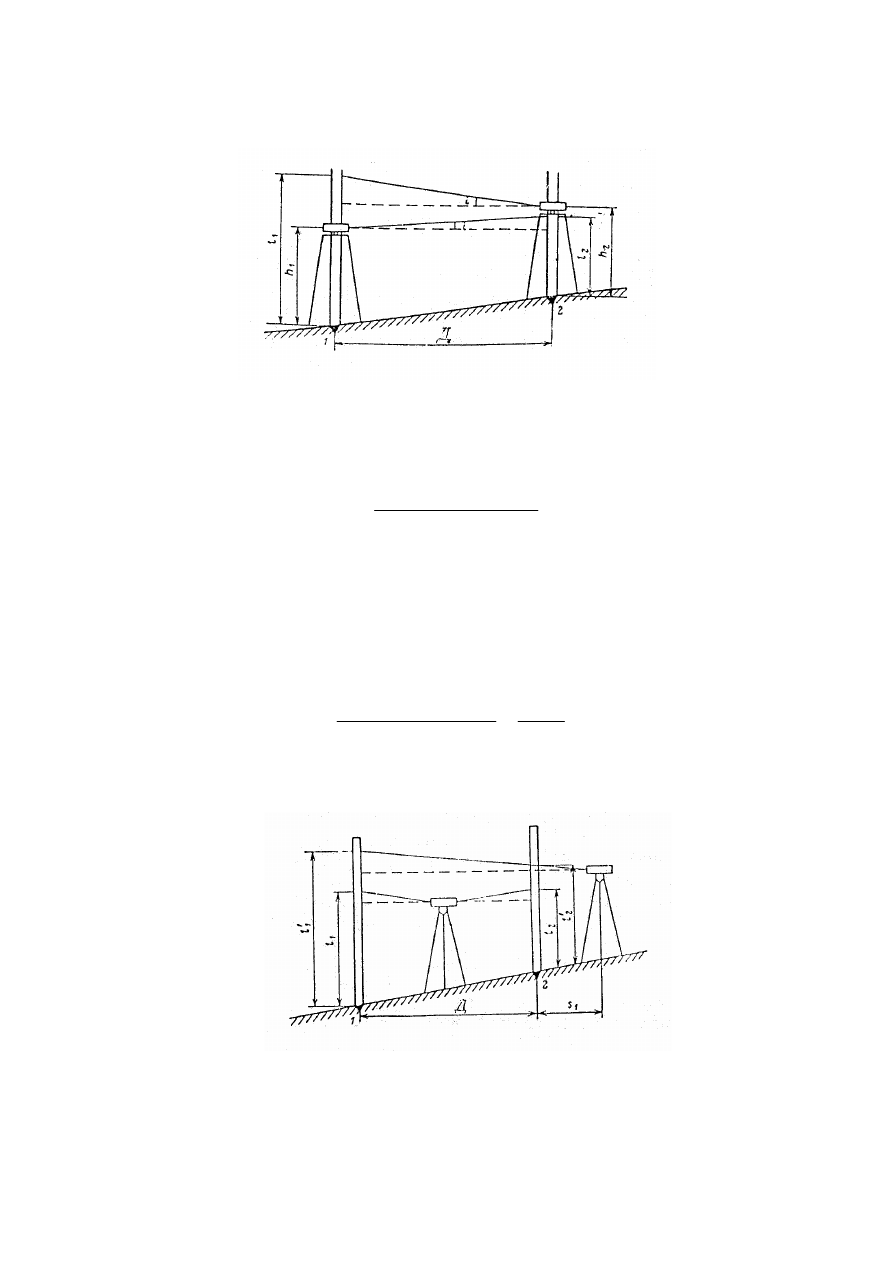

Рис. 2

Взаимное расположение нивелира и реек при определении угла i

по способу нивелирования вперед

Значение угла i вычисляют по формуле:

(

) (

)

[

]

−

где

Д – расстояние между точками 1 и 2.

Угол i по способу нивелирования из середины в сочетании с нивелированием вперед

определяют в такой последовательности. Линию длиной 40–60 м закрепляют кольями, на
которых устанавливают рейки в точках 1 и 2 (рис. 3). Нивелир устанавливают между точка-
ми 1 и 2 на равном расстоянии от них и приводят в рабочее положение, берут отсчеты по
рейкам l

и l

. Переносят нивелир в точку, удаленную от точки 2 на 5–10 м (Д

), и берут от-

счеты l

′′ и l

′. Значение угла i вычисляют по формуле

(

) (

)

[

]

′ − ′ −

−

′ −

Рис. 3.

Взаимное расположение нивелира и реек при определении угла i

по способу нивелирования из середины в сочетании с нивелированием вперед
